Unité extérieure sur équerres, sous balcon en brique : intégration soignée et performance quatre saisons dans un plex de HoMa
Contexte du projet et objectifs
Dans un plex typique de Mercier–Hochelaga-Maisonneuve, nous avons déployé une installation CVAC complète autour d’une thermopompe murale Goodman (mono-zone) destinée à :
-
climatiser efficacement l’étage principal à l’été,
-
fournir un chauffage d’appoint modulant au printemps et à l’automne,
-
préserver l’esthétique de la façade arrière en brique,
-
réduire la transmission de vibrations vers la structure en bois du balcon,
-
garantir une maintenance simple et sécuritaire.
Le client recherchait une solution fiable, au coût d’opération maîtrisé, capable de s’intégrer aux habitudes d’un logement montréalais avec balcons empilés et circulations communes. Nous avons proposé une configuration courte en liaisons frigorifiques, avec unité extérieure sur équerres métalliques et parcours gravitaire du drain, pour maximiser l’efficacité et la durabilité.
Pourquoi choisir une thermopompe murale Goodman
La gamme murale Goodman est reconnue pour :
-
une modulation du compresseur permettant un confort stable sans sur-chauffe ni cycles courts,
-
des composants éprouvés, un accès aisé pour la maintenance, et une excellente disponibilité des pièces,
-
une compatibilité avec les besoins d’appartements et de plex du Grand Montréal, où l’on privilégie des parcours compacts et des fixations robustes.
Selon la surface desservie et le niveau d’isolation, les puissances usuelles (de 9 000 à 24 000 BTU) couvrent la majorité des configurations 3½ à 6½. Notre équipe dimensionne systématiquement la capacité sur la base de charges thermiques réelles (orientation, vitrages, étanchéité, infiltration), afin d’éviter le surdimensionnement qui dégrade le confort et l’efficacité saisonnière.

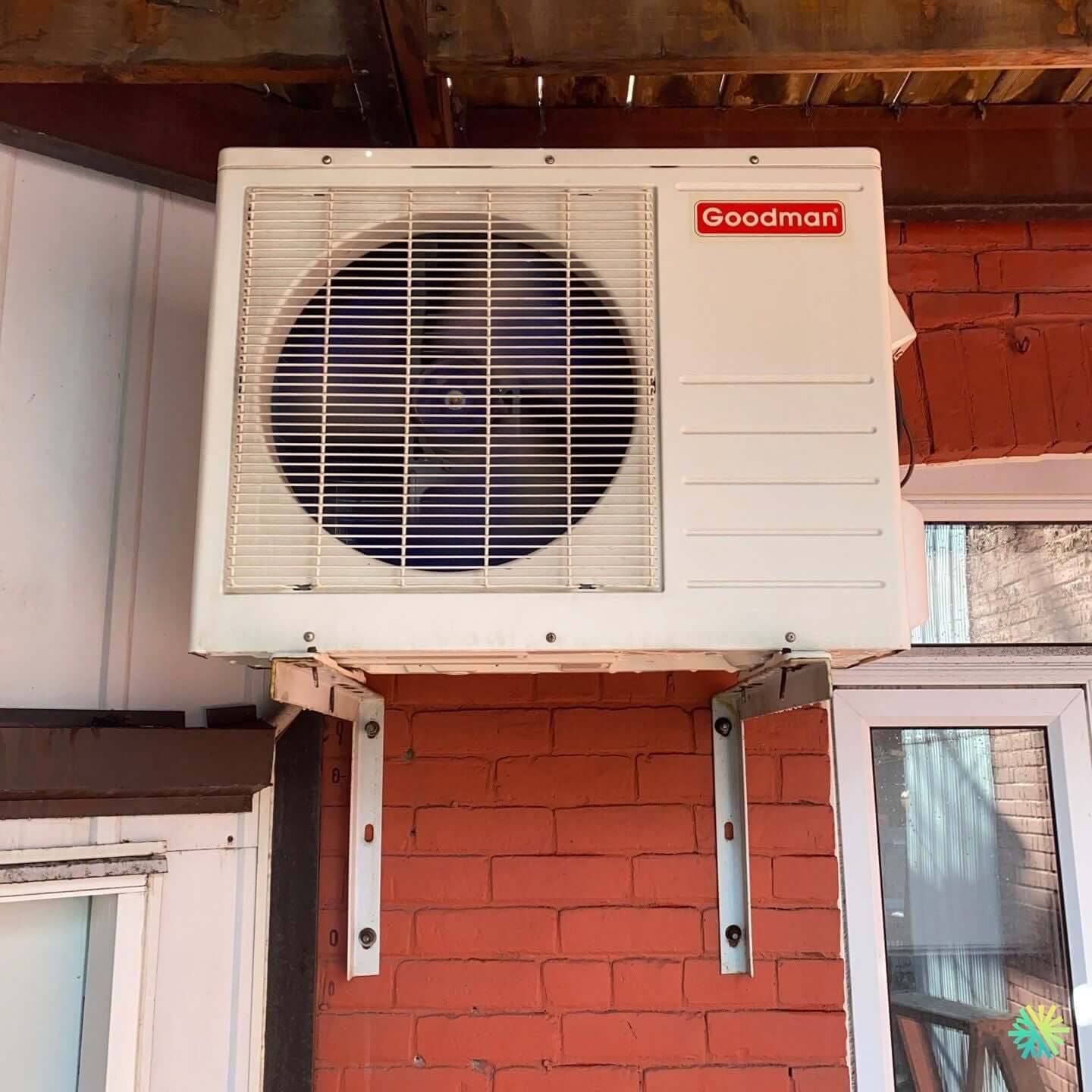

Implantation de l’unité extérieure : équerres murales et gestion des vibrations
Choix du support
L’unité extérieure est fixée sur équerres galvanisées ancrées dans la brique avec chevillage approprié et scellement. Les raisons de ce choix :
-
dégagement du sol : l’unité reste hors de portée de la neige, des feuilles et de l’eau ruisselante,
-
protection : l’avancée du balcon crée un micro-abri qui limite la charge de neige directe et les intempéries,
-
entretien : l’accessibilité pour le nettoyage de l’échangeur et les mesures de pression est facilitée.
Nous intercalons des patins antivibratiles à haute résilience entre l’unité et les équerres pour réduire la transmission des basses fréquences dans la maçonnerie et la structure bois du balcon.
Respect des dégagements
Les dégagements arrière, latéraux et frontaux sont respectés pour garantir un débit d’air optimal en climatisation comme en chauffage (dégivrage). L’axe de rejet est orienté pour éviter tout recyclage d’air contre la sous-face du balcon.
Liaisons frigorifiques et capping : parcours court, pertes minimales
-
Traversée murale au plus près de la tête intérieure afin de limiter la longueur linéaire et les pertes de charge.
-
Isolant continu haute densité sur les deux lignes (liquide/gaz) avec ruban UV et capping extérieur assorti pour protéger le cuivre et le câble de communication.
-
Boucle de service réservée près de l’unité pour permettre les futures opérations (relevé de pression, maintenance).
-
Rayon de cintrage respecté pour préserver l’intégrité des tubes.
Gestion du condensat et comportement en hiver
La pose élevée autorise un drain gravitaire avec pente contrôlée vers l’extérieur. En période froide :
-
l’eau de dégivrage est canalisée loin de la maçonnerie et des circulations,
-
un dégagement sous l’unité empêche la formation d’un amas de glace.
Le client reçoit des consignes claires pour dégager la zone en hiver et maintenir un passage d’air libre.
Intégration architecturale et protection de l’enveloppe
-
Percement propre avec coupe-vapeur et collerettes; l’étanchéité à l’air est rétablie pour éviter les infiltrations et ponts thermiques.
-
Fixations positionnées pour respecter la trame de brique et les joints, sans fragiliser la maçonnerie.
-
Goutte d’eau prévue sous la base afin d’éloigner le ruissellement du parement.
Mise en service et contrôles de qualité
-
Tirage au vide prolongé, vérification d’étanchéité et stabilisation des pressions.
-
Contrôle de la polarité et du calibre de protection électrique dédié.
-
Vérification des niveaux sonores, de la vitesse ventilateur et des températures soufflage/reprise.
-
Paramétrage initial (modes, oscillation, silence nocturne) et remise d’un protocole d’entretien CVAC au propriétaire.
Résultats mesurés après mise en route
-
Climatisation : abaissement rapide de la température, avec un rendement stable grâce au parcours court et à l’absence de recirculation d’air extérieur.
-
Chauffage d’appoint : montée en température progressive et homogène, modulation fine limitant les variations de consigne.
-
Acoustique : les patins antivibratiles et l’orientation du rejet préservent la tranquillité sur le balcon et à l’intérieur.
Bonnes pratiques remises au client
-
Déneiger et dégager l’unité en hiver, spécialement devant la grille de rejet.
-
Nettoyer l’échangeur extérieur à l’eau douce au printemps (faible pression, courant coupé).
-
À l’intérieur : lavage des filtres toutes les 4 à 8 semaines selon l’usage; éviter d’obstruer la bouche de soufflage par des rideaux/meubles hauts.
-
Consignes recommandées : 23–24 °C en été, ~21 °C en hiver pour un bon équilibre confort/énergie.
-
Planifier l’entretien annuel : contrôle électrique, pressions, nettoyage évaporateur/condenseur, vérification drain.
Pièges fréquents dans les plex montréalais — et nos solutions
-
Surdimensionnement d’une tête intérieure : cycles courts et inconfort; nous dimensionnons selon la charge réelle.
-
Équerres sous-dimensionnées : risque vibratoire; nous utilisons des supports certifiés et chevillages adaptés à la brique pleine ou aux blocs.
-
Recyclage d’air sous balcon bas : nous ajustons la hauteur et l’orientation pour un rejet libre.
-
Drainage approximatif : pentes insuffisantes ou gel; nous prévoyons un cheminement direct et, si nécessaire, un câble chauffant protégé.
Subventions et admissibilités (Montréal, Laval, Longueuil, Rive Nord, Rive Sud)
Les thermopompes murales répondant à des critères d’efficacité pour climat froid peuvent être admissibles à des programmes provinciaux et fédéraux. Notre équipe :
-
vérifie l’admissibilité du système choisi,
-
réunit les pièces justificatives (devis, attestation de mise en service, preuves d’installation),
-
accompagne le client jusqu’au dépôt des demandes et au suivi des délais.
Ce qui différencie AirGreen
-
Étude thermique et conseil impartial sur la capacité et l’implantation.
-
Finition : cappings alignés, visserie inox, scellements propres, respect de la maçonnerie.
-
Réactivité locale sur tout le Grand Montréal (Montréal, Laval, Longueuil, Rive Nord, Rive Sud).
-
Service après-vente : rappel d’entretien, disponibilité des pièces, techniciens formés aux protocoles de grand froid.
Foire aux questions (sélection)
Une unité sous balcon n’étouffe-t-elle pas?
Non, si les dégagements et l’orientation de rejet sont respectés. Nous validons la hauteur, l’espace latéral et l’absence d’obstacles pour éviter le recyclage d’air.
Que se passe-t-il en dégivrage l’hiver?
L’unité inverse son cycle brièvement pour fondre le givre. Nous prévoyons un écoulement dégagé et un espace libre sous l’unité pour empêcher l’accumulation de glace.
Puis-je ajouter une seconde tête intérieure plus tard?
Sur une mono-zone, on peut installer une seconde tête indépendante avec son propre condenseur si l’électricité et la façade le permettent. Pour desservir plusieurs pièces via un seul condenseur, nous proposons des solutions multi-zones adaptées.
Conclusion
Cette installation CVAC d’une thermopompe murale Goodman à Mercier–Hochelaga-Maisonneuve illustre l’expertise d’AirGreen dans les plex montréalais : équerres robustes, antivibrations, parcours court, drain gravitaire et respect rigoureux des dégagements. Résultat : confort quatre saisons, silence, esthétique préservée et maintenance simple. Pour un devis clair et rapide à Montréal, Laval, Longueuil, Rive Nord ou Rive Sud, notre équipe vous accompagne de l’étude aux subventions.
Besoin d’une évaluation sur place? Nous proposons la bonne capacité, le meilleur emplacement et un calendrier d’installation adapté, avec la finition soignée qui fait notre réputation.
