Une tête murale encastrée dans une niche : notre méthode pour préserver le débit d’air, le silence et l’accès service dans un plex de NDG
Le contexte : un logement montréalais avec contrainte architecturale

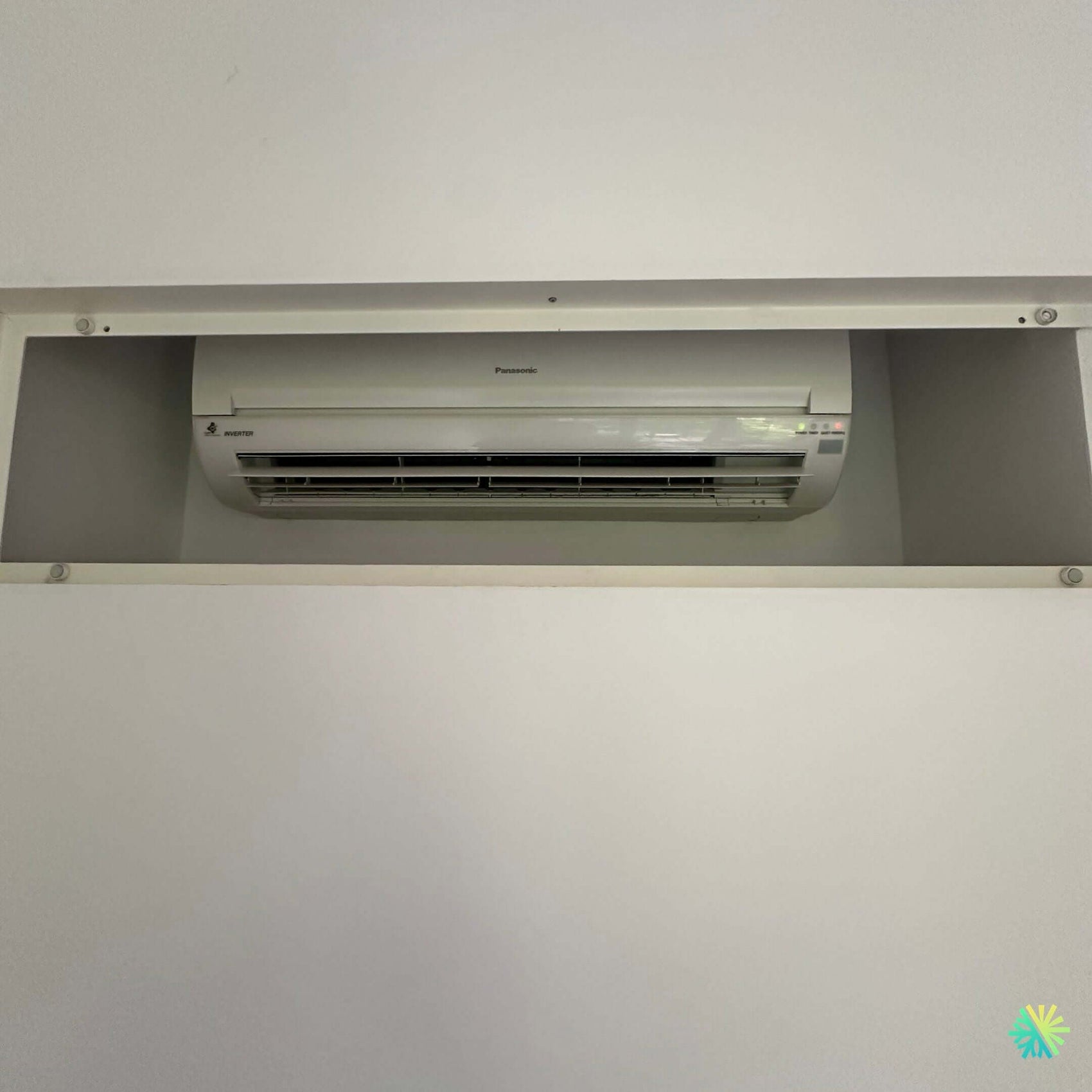

À Côte-des-Neiges–Notre-Dame-de-Grâce, les logements rénovés se modernisent sans toujours laisser de place aux équipements CVAC. Chez ce client, la tête intérieure d’une thermopompe murale Panasonic est logée dans une niche construite lors d’un réaménagement. Le souhait : conserver la sobriété du mur, améliorer le confort en chauffage et climatisation, et surtout corriger les limites d’un encastrement qui peut étouffer l’appareil.
Nous intervenons pour optimiser l’installation CVAC existante : dégagements, circulation d’air, gestion du condensat, réduction du bruit et accès entretien CVAC. L’unité extérieure est positionnée à l’extérieur (façade arrière) avec un parcours frigorigène court, ce qui favorise le rendement et la longévité du compresseur.
Encastrer… sans asphyxier : notre approche technique
Dégagements et recirculation d’air
Une tête murale fonctionne en reprise frontale et soufflage vers l’avant et le bas. Une niche trop serrée provoque :
-
recirculation de l’air chaud/froid dans la cavité,
-
mesure de température faussée par l’air re-soufflé,
-
bruit aéraulique et efforts accrus du ventilateur,
-
en climatisation, risque de gel de l’échangeur par manque de débit.
Pour y remédier, nous :
-
augmentons le retrait latéral et supérieur en posant des entretoises (ou en chanfreinant les retours de niche) afin d’ouvrir l’angle d’aspiration et de refoulement;
-
ajoutons un cadre discret avec rayon intérieur pour guider l’air, éviter les turbulences et maintenir un joint propre;
-
fixons l’unité au laser, avec une légère pente vers l’évacuation de condensat pour éviter les clapotis.
Capteur de température et confort
Dans une niche, la sonde intégrée peut lire une température plus élevée en chauffage (ou plus basse en climatisation) qu’en pièce. Nous proposons :
-
l’activation, lorsque disponible, d’une sonde déportée via la télécommande/wi-fi;
-
à défaut, un réglage de compensation de température et une stratégie de volets qui projette l’air au-delà de l’embrasure, pour briser la stratification.
Accès service intelligent
Trop de niches rendent l’entretien difficile. Nous prévoyons :
-
un panneau d’accès aimanté ou à quart de tour en rive inférieure;
-
un jeu suffisant pour extraire les filtres sans démonter la menuiserie;
-
des vis inox visibles uniquement en bord de cadre pour ne pas marquer le parement;
-
un passage réservé au nettoyage de l’échangeur et à la désinfection saisonnière.
Parcours frigorifique, alimentation et condensats
Lignes frigorigènes
Le trajet reste court et rectiligne : sortie arrière de la tête → mur extérieur → unité extérieure. Nous utilisons du cuivre isolé avec isolation fermée continue, ruban pare-UV et capping intérieur couleur claire pour se fondre à la niche. Les colliers sont posés sur appuis anti-vibration afin d’éviter toute résonance dans la cloison.
Électricité
Circuit dédié au panneau, disjoncteur calibré pour l’intensité nominale et interrupteur de proximité côté extérieur. Les serres-câbles résistent aux cycles de gel/dégel et les connexions sont vérifiées au micro-serrage. Le cheminement intérieur reste invisible.
Gestion du condensat
En climatisation, l’eau est évacuée par gravité vers l’extérieur, pente contrôlée et clapet anti-retour si l’on traverse une zone exposée au vent. Dans de rares cas où la gravité est insuffisante, nous intégrons une mini-pompe silencieuse avec alarme de réservoir – ici, l’architecture permet la gravité, ce qui réduit l’entretien et le bruit.
Mise en service : ce que nous mesurons
-
Épreuve d’azote et test d’étanchéité après toute intervention sur le circuit.
-
Vide profond (microns) pour éliminer humidité et non-condensables.
-
Ajustement de charge selon la longueur réelle.
-
Vérification électrique : intensité, chute de tension, terre.
-
Mesures fonctionnelles :
-
Delta-T soufflage/ambiance au palier nominal,
-
surchauffe et sous-refroidissement,
-
bruit en façade de niche (micro-mesure avant/après chanfrein),
-
uniformité de température dans la pièce à 1 m, 3 m et 5 m de l’unité.
-
Résultat : un soufflage qui franchit la niche, une répartition homogène, moins de bruit et des cycles plus longs donc plus économes.
Confort au quotidien : nos réglages recommandés
-
Orientation des volets : un angle initial vers la zone d’occupation, puis balayage automatique pour homogénéiser.
-
Consigne chauffage : maintenir une cible stable; éviter les écarts de plus de 2 °C pour limiter les sur-régimes.
-
Mode déshumidification en été pour les périodes humides de Montréal, Laval et Longueuil.
-
En intersaison, privilégier la vitesse auto : elle s’adapte à la charge et limite le bruit de niche.
Entretien CVAC : calendrier simple et efficace
Tous les 1 à 3 mois
-
Filtres : extraction frontale, nettoyage doux; attention à la poussière de niche.
-
Dépoussiérage du cadre et vérification que rien n’obstrue l’aspiration.
Annuellement
-
Nettoyage en profondeur de l’échangeur intérieur;
-
Inspection des contacts électriques, serrage et état de l’isolant;
-
Vérification de la pente de condensat et du clapet anti-retour;
-
Lavage bobine extérieure, contrôle des silents-blocs et du capping.
AirGreen propose ces visites à l’année dans le Grand Montréal, de la Rive Nord à la Rive Sud.
Pièges fréquents des têtes encastrées… et nos solutions
-
Niche trop étroite → recirculation et bruit : chanfreins + dégagements majorés.
-
Capteur trompé par l’air re-soufflé : sonde déportée ou compensation.
-
Accès filtre impossible : cadre d’accès aimanté et dégagement inférieur.
-
Condensat en contre-pente : contrôle laser et support interne réglable.
-
Vibrations amplifiées par la cavité : intercalaires anti-vibration et calage.
Et côté modèle, puissance et subventions ?
La marque visible ici est Panasonic (technologie inverter). Ne disposant pas de la référence exacte, nous validons la capacité (souvent 9 000 à 12 000 BTU pour une pièce ouverte, 18 000 BTU si aire plus vaste) via un calcul de charge : isolation, superficie, orientation et infiltration d’air.
Concernant les programmes d’aide, l’admissibilité dépend des rendements et de la plage de fonctionnement par grand froid de la série précise. Lors de la soumission, nous confirmons : modèle, performance hivernale, et potentiel d’aide pour les propriétaires de Montréal, Laval, Longueuil, Rive Nord et Rive Sud.
Détails saillants de cette réalisation à NDG
-
Lieu : Côte-des-Neiges–Notre-Dame-de-Grâce (plex rénové).
-
Type : thermopompe murale avec tête intérieure encastrée.
-
Marque : Panasonic (technologie inverter).
-
Montage : niche optimisée (chanfreins, cadre d’accès, entretoises, vis inox).
-
Parcours : lignes courtes, gravitaire pour le condensat, capping intérieur soigné.
-
Objectif : améliorer confort, silence et serviceabilité sans modifier l’esthétique.
