Installation d'un échangeur d'air Broan-NuTone HRVH100 à filtration HEPA à Terrasse-Vaudreuil, sur l'île Perrot

Ce qu'on voit quand on ouvre la porte d'un échangeur d'air, et pourquoi presque personne ne le fait

La plupart des propriétaires d'un échangeur d'air n'ont jamais ouvert leur appareil. Ils savent qu'il existe, ils entendent parfois un léger souffle au sous-sol, et ils supposent qu'il fonctionne. C'est ainsi que des noyaux récupérateurs finissent obstrués par cinq ans de poussière, et que des filtres deviennent des feutres gris qui étranglent le débit.

Le mandat que nous avons réalisé à Terrasse-Vaudreuil nous donne l'occasion de faire l'inverse : ouvrir la porte, nommer chaque composant, et expliquer précisément ce que le propriétaire doit faire, à quelle fréquence, et surtout ce qu'il ne doit jamais faire.

L'appareil retenu est un Broan-NuTone HRVH100, ventilateur récupérateur de chaleur à filtration HEPA, suspendu par chaînes dans un sous-sol fini à plafond suspendu, raccordé en conduit flexible isolé.

Terrasse-Vaudreuil : petites maisons, sous-sols bas, contraintes réelles

Terrasse-Vaudreuil est l'une des plus petites municipalités du Québec, coincée entre Pincourt et L'Île-Perrot, sur des lots étroits bordant la rivière. Le parc résidentiel y est particulier : beaucoup de maisons construites entre les années 1950 et 1970, plusieurs anciennes maisons de villégiature transformées en résidences principales, et des sous-sols dont la hauteur libre était déjà limitée avant l'ajout d'un plafond suspendu.

Cette combinaison crée trois contraintes que nous rencontrons régulièrement sur l'île Perrot :

• La hauteur libre. Un appareil trop haut ne passe tout simplement pas sous les solives une fois le plafond suspendu installé.
• L'accès à l'entretien. Un VRC dont la porte ne peut pas s'ouvrir complètement est un appareil condamné à ne jamais être entretenu.
• La proximité de la rivière. L'humidité estivale y est marquée, et les sous-sols finis d'anciens chalets ne pardonnent pas les erreurs de ventilation.

Le choix d'un appareil compact et surbaissé n'était donc pas une préférence esthétique, mais une condition de faisabilité.

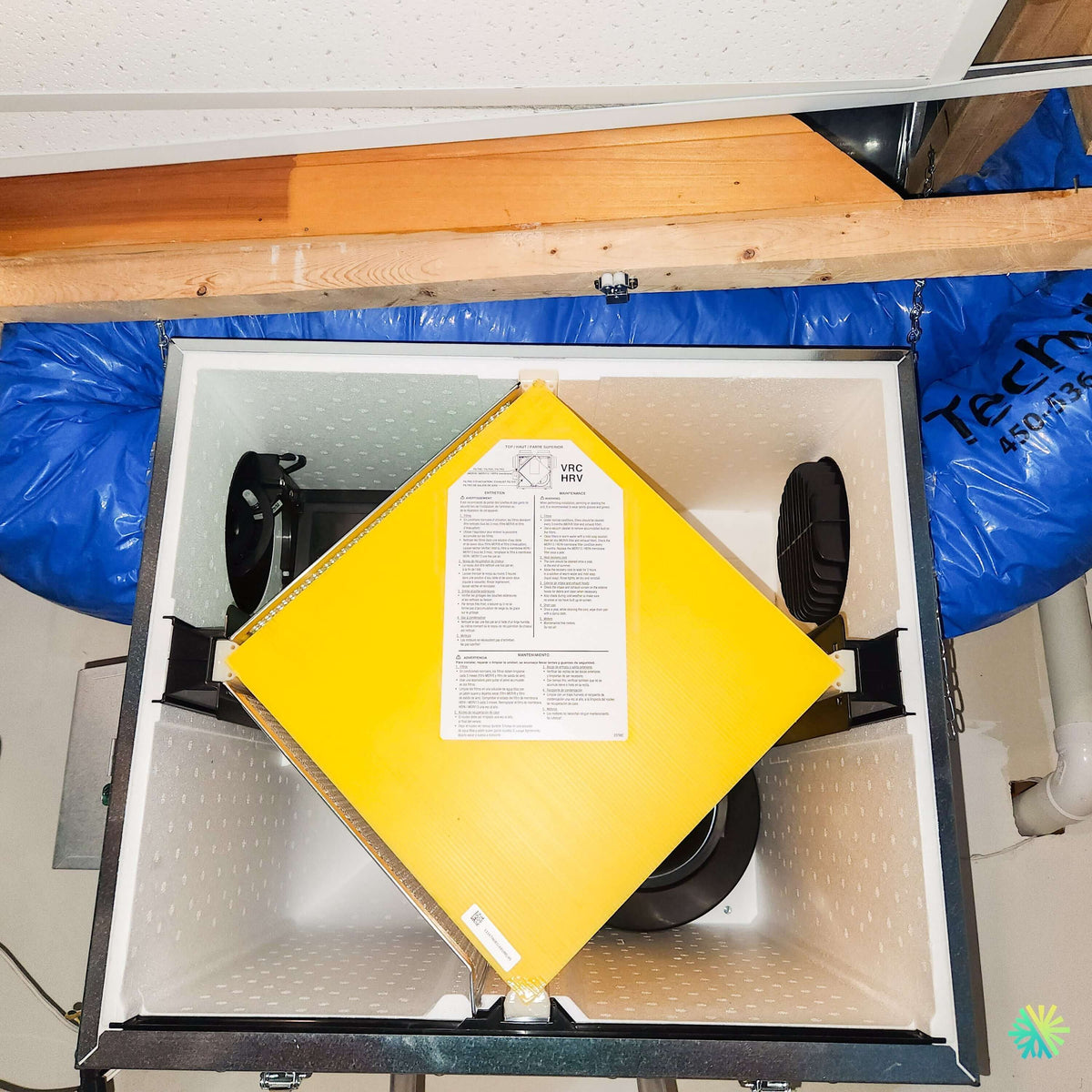

L'anatomie d'un échangeur d'air, porte ouverte

Voici ce qu'on trouve derrière la porte, du haut vers le bas.

Le noyau récupérateur, posé en diagonale

C'est la pièce maîtresse : un bloc de plaques minces empilées, inséré en losange dans le caisson. Cette orientation n'a rien d'arbitraire. Elle permet aux deux flux d'air — l'air vicié qui sort et l'air neuf qui entre — de traverser le bloc perpendiculairement, chacun dans ses propres canaux, séparés par une paroi mince.

La chaleur traverse cette paroi. L'air, lui, ne la traverse pas. C'est toute la différence entre un VRC et une simple prise d'air : la maison récupère l'énergie sans réintroduire l'air qu'elle vient d'évacuer.

La pose en diagonale maximise aussi la surface d'échange dans un caisson compact, et elle dirige naturellement le condensat vers le bas, où il est collecté.

Deux souffleries, deux circuits étanches

De part et d'autre du noyau se trouvent deux ventilateurs distincts, chacun dans son propre volute. L'un pousse l'air neuf vers la maison, l'autre extrait l'air vicié vers l'extérieur.

Deux moteurs signifient deux débits contrôlables séparément. C'est ce qui rend l'équilibrage possible, et c'est aussi ce qui explique qu'un échangeur d'air consomme davantage qu'un simple ventilateur d'évacuation — mais qu'il récupère infiniment plus.

Les filtres, et l'étage HEPA

Deux panneaux filtrants encadrent le noyau : un du côté de l'air entrant, un du côté de l'air sortant. Le second protège le noyau des poussières intérieures et des fibres textiles, un rôle largement sous-estimé.

Le HRVH100 ajoute à cela une membrane de filtration HEPA, capable de retenir 99,97 % des particules de 0,3 micron et plus. C'est le niveau de filtration qui intéresse les ménages aux prises avec des allergies saisonnières ou des problèmes respiratoires, et c'est ce qui distingue cet appareil des modèles à filtration MERV seule.

Cette membrane a sa propre règle d'entretien, distincte de celle des filtres : elle se vérifie tous les trois mois et se remplace annuellement. Elle ne se lave pas.

Le bac de condensation et le drain

Sous le noyau se trouve un bac qui recueille l'eau produite par la condensation de l'air vicié en hiver. Il s'essuie avec un linge humide une fois par année, au moment du nettoyage du noyau. Son drain doit rester libre : c'est la panne la plus fréquente et la plus dommageable sur un VRC négligé.

L'isolant et le joint de porte

Le caisson est doublé d'un isolant moulé d'une pièce, qui empêche la condensation de se former sur les parois froides et qui atténue le bruit des souffleries. La porte, elle, comprime un joint périphérique sur tout le pourtour. Une porte mal refermée après un entretien crée une fuite d'air permanente qui fausse l'équilibre du système. Nous insistons sur ce point auprès de chaque client à qui nous montrons la procédure.

Le Broan-NuTone HRVH100 en bref

• Type : ventilateur récupérateur de chaleur (VRC) à filtration HEPA
• Débit continu : 50 à 112 PCM à 0,2 po c.e. — 50 à 104 PCM à 0,4 po c.e.
• Efficacité sensible apparente : 75 % à 0 °C
• Efficacité de récupération sensible (ERS) : 65 % à 0 °C et 60 % à -25 °C
• Efficacité du ventilateur : 1,2 PCM/watt
• Filtration : HEPA (99,97 % des particules de 0,3 micron)
• Raccords : 5 pouces, sur les côtés
• Dimensions : 17 × 39 × 12 po (environ 43,2 × 99,1 × 30,5 cm)
• Poids : 46,5 lb (environ 21,1 kg)
• Certification : ENERGY STAR
• Garantie : 5 ans sur les pièces, garantie à vie limitée sur le noyau

Ce que valent 65 % d'ERS dans une maison de l'île Perrot

Par une journée à 0 °C, l'air neuf entre dans la maison à environ 14 °C plutôt qu'à 0 °C. Par une nuit à -25 °C, il entre à environ 3 °C. Dans les deux cas, aucun élément chauffant n'a été sollicité pour produire ce réchauffement : il provient entièrement de l'air que la maison s'apprêtait à jeter dehors.

Il faut cependant nommer le compromis honnêtement. Un appareil à filtration HEPA affiche une efficacité de récupération plus modeste qu'un modèle à haute performance thermique, parce que la membrane oppose une résistance au passage de l'air. On choisit le HRVH100 pour la qualité de la filtration, pas pour le sommet du rendement énergétique. Un entrepreneur qui vous promet les deux au maximum sur le même appareil ne vous dit pas tout.

Le plafond suspendu, contrainte principale de ce chantier

La hauteur disponible sous les solives, une fois les tuiles installées, dictait tout. Trois décisions en ont découlé.

1. Le format surbaissé. Avec 17 pouces de hauteur, le HRVH100 se loge là où un appareil de 21 ou 24 pouces aurait forcé un décaissé dans le plafond fini.
2. Les raccords latéraux. Des buses sur le dessus auraient exigé une trentaine de centimètres de dégagement vertical supplémentaire pour les coudes. Les raccords sur les côtés permettent de sortir les conduits à l'horizontale, dans l'axe du vide de plafond.
3. Les tuiles amovibles devant la porte. Nous avons planifié l'implantation pour que le retrait de deux tuiles suffise à ouvrir la porte en grand. C'est un détail de cinq minutes lors de la conception, et une différence permanente pour l'entretien.

L'appareil est suspendu par chaînes aux solives, ce qui découple les vibrations de la structure et évite de les transmettre au plancher de l'étage. Les conduits flexibles isolés ont été raccordés en collets scellés, tendus et supportés, avec pare-vapeur refermé au ruban d'aluminium.

L'entretien, étape par étape

C'est la partie que nous montrons systématiquement au client avant de quitter le chantier, appareil ouvert.

1. Couper l'alimentation. Toujours, avant d'ouvrir la porte.
2. Retirer les deux filtres. Passer l'aspirateur pour enlever la poussière accumulée, puis les laver dans une solution d'eau tiède et de savon doux. Les laisser sécher complètement avant de les remettre. Aux trois mois.
3. Vérifier la membrane HEPA. Inspection aux trois mois, remplacement une fois par année. Elle ne se lave jamais.
4. Nettoyer le noyau. Le retirer, le faire tremper au moins trois heures dans une solution d'eau tiède et de savon doux, rincer légèrement, laisser sécher complètement, puis le réinstaller. Une fois par année, idéalement à la fin de l'été.
5. Essuyer le bac de condensation avec un linge humide pendant que le noyau est sorti, et vérifier que le drain s'écoule librement.
6. Inspecter les deux capots extérieurs. Retirer feuilles, charpie et insectes. Par temps froid, s'assurer qu'aucune accumulation de neige ou de glace n'obstrue le grillage.
7. Refermer la porte correctement, joint bien comprimé sur tout le pourtour.
8. Les moteurs ne demandent aucun entretien. Ils ne se lubrifient pas.

Ce qu'il ne faut jamais faire au noyau

• Ne pas utiliser d'eau chaude. La chaleur déforme les plaques et compromet l'étanchéité entre les deux flux.
• Ne pas le mettre au lave-vaisselle. La combinaison chaleur et détergent agressif le détruit.
• Ne pas le brosser ni le nettoyer au jet à haute pression. Les canaux sont minces et se déchirent.
• Ne pas le réinstaller humide. L'humidité résiduelle favorise les moisissures dans le caisson.
• Ne pas le remettre à l'envers. Le sens de montage est indiqué sur l'appareil.

Les erreurs que nous corrigeons le plus souvent

• Installer l'appareil là où il entre, sans penser à l'accès. Un VRC coincé au-dessus d'un réservoir d'eau chaude ne sera jamais entretenu.
• Laver la membrane HEPA. Elle est perdue dès le premier rinçage.
• Oublier le filtre du côté évacuation. Il protège le noyau, et il s'encrasse aussi vite que l'autre.
• Confondre filtration et ventilation. La membrane HEPA nettoie l'air; c'est le débit qui le renouvelle. Les deux sont nécessaires.
• Négliger le drain du bac. L'eau finit sur le plafond suspendu, et le plafond suspendu ne le pardonne pas.

Réglementation et programmes

La ventilation mécanique résidentielle est encadrée au Québec par le Code de construction et par la norme CSA F326, qui fixe la capacité totale requise selon le nombre et le type de pièces. Les habitations neuves certifiées Novoclimat exigent une ventilation équilibrée, dont le VRC est le moyen usuel.

Sur le plan financier, l'échangeur d'air est rarement admissible comme équipement isolé. Il entre plutôt dans le cadre d'une évaluation énergétique globale, où l'enveloppe et la ventilation sont examinées ensemble. Les programmes changent régulièrement : nous les validons avec chaque client au moment de la soumission plutôt que d'annoncer un montant qui pourrait ne plus exister à la signature.

Faire installer votre échangeur d'air Broan-NuTone avec AirGreen

Nous concevons, installons et entretenons des systèmes de ventilation résidentiels à Terrasse-Vaudreuil, à Pincourt, à L'Île-Perrot, à Notre-Dame-de-l'Île-Perrot, à Vaudreuil-Dorion, dans l'Ouest-de-l'Île, ainsi qu'à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud.

Une habitude nous distingue : nous ne quittons jamais un chantier sans avoir ouvert la porte de l'appareil devant le client, sorti le noyau, montré les filtres et expliqué le calendrier. Un propriétaire qui a vu l'intérieur de son échangeur d'air une fois n'a plus peur de l'ouvrir, et un appareil qu'on ouvre est un appareil qui dure.

Pour une évaluation de vos besoins en ventilation, une soumission d'installation CVAC ou un contrat d'entretien CVAC pour un échangeur d'air Broan-NuTone, contactez notre équipe. Nous nous déplaçons, nous mesurons, et nous vous expliquons ce que vous achetez avant que vous ne l'achetiez.
