Installation d'un échangeur d'air vänEE AI Series V160H80RT à Saint-Anicet, en bordure du lac Saint-François

Quand un chalet devient une maison quatre saisons, l'air ne suit pas tout seul

Saint-Anicet occupe une position particulière dans le Haut-Saint-Laurent : une longue façade sur le lac Saint-François, des rangs agricoles derrière, et un parc immobilier composé en bonne partie d'anciens chalets convertis en résidences permanentes. Cette conversion se fait presque toujours dans le même ordre. On isole. On change les fenêtres. On ferme les entrées d'air sous les solives de rive. On installe un système de chauffage capable de tenir en janvier. Et on emménage à l'année.

Ce qui manque à la fin de cette séquence, c'est presque toujours la ventilation mécanique. Le bâtiment a été rendu étanche sans qu'on lui redonne une voie d'entrée d'air neuf contrôlée.

Les propriétaires qui nous ont contactés à Saint-Anicet vivaient exactement cette situation. Maison de plain-pied à quelques dizaines de mètres de la berge, isolée sérieusement trois ans plus tôt, chauffée à l'électricité avec un poêle d'appoint. Résultat : condensation persistante sur les vitrages nord, odeur de lessive qui stagnait dans le corridor pendant des heures, et une sensation d'air « épais » dans les chambres au petit matin. Aucune de ces observations n'est anodine lorsqu'on les additionne.

Nous avons installé un échangeur d'air vänEE AI Series V160H80RT dans la salle de lavage. Voici le raisonnement complet derrière ce chantier, de l'emplacement choisi jusqu'aux réglages saisonniers laissés aux propriétaires.

Ce que la proximité du lac change réellement

Un bâtiment situé à proximité immédiate d'un plan d'eau vit dans un microclimat mesurable. Le taux d'humidité extérieur moyen y est supérieur à celui d'une maison de rang située à cinq kilomètres à l'intérieur des terres. En juillet et en août, l'air ambiant transporte une charge d'humidité qui se dépose sur toutes les surfaces fraîches du sous-sol. En novembre et en avril, les écarts de température jour-nuit accentuent la condensation sur les fenêtres.

Cette réalité guide deux choix techniques.

D'abord, le type d'appareil. Un ventilateur récupérateur de chaleur (VRC) évacue l'humidité intérieure vers l'extérieur sans la réintroduire. Un ventilateur récupérateur d'énergie (VRE) en renvoie une portion. Dans une maison de Saint-Anicet qui affichait déjà 55 % d'humidité relative en février, le VRC était le seul choix défendable. Nous appliquons la même logique dans la majorité des résidences unifamiliales que nous équipons à Longueuil, sur la Rive-Sud et en Montérégie.

Ensuite, la stratégie d'extraction. Dans une maison au bord de l'eau, les points de production d'humidité doivent être captés à la source, pas dilués dans le volume général du logement.

La salle de lavage : pourquoi cet emplacement était le bon

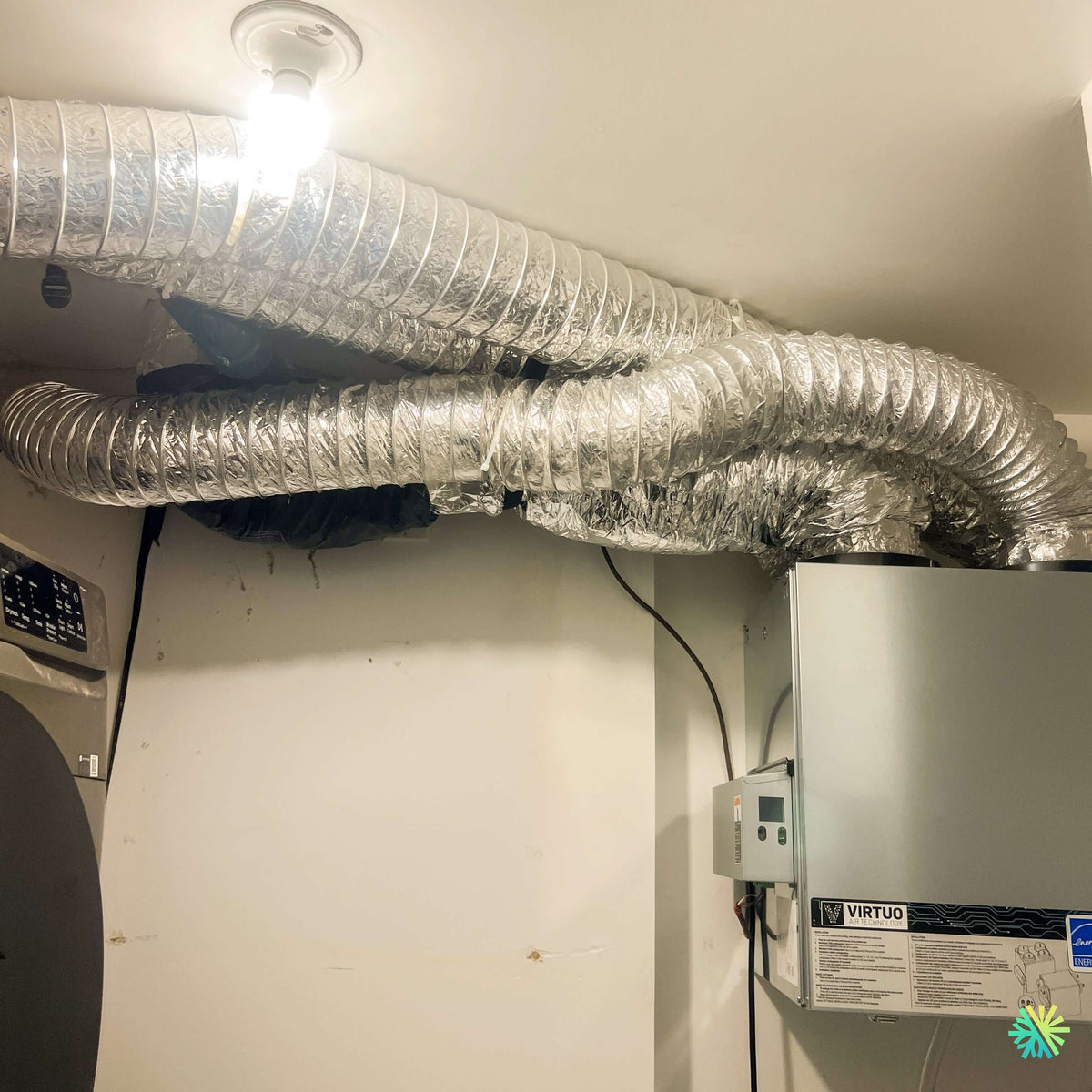

L'appareil a été fixé au mur d'une salle de lavage adjacente au corridor central, à côté de la laveuse et de la sécheuse.

Ce qui joue en faveur de cette pièce

• Pièce chauffée toute l'année. Un VRC installé dans un espace non chauffé gèle son noyau et son drain. La salle de lavage reste à température ambiante.
• Point de production d'humidité. La lessive et le séchage libèrent une charge d'humidité importante. Placer une grille d'extraction dans cette pièce capte la vapeur là où elle apparaît.
• Accès direct au plafond. Les solives étaient accessibles pour faire courir le réseau sans démolir de gypse dans les pièces de vie.
• Proximité du mur extérieur. Les deux traversées vers l'extérieur, admission et évacuation, restent courtes. Chaque mètre de conduit retiré est un gain de rendement.
• Entretien facile. Les filtres intérieurs se changent debout, sans échelle, dans une pièce éclairée.

Ce qu'il faut surveiller dans une salle de lavage

• La charmouille de sécheuse en suspension. Elle se dépose sur les grilles et encrasse les filtres plus vite qu'ailleurs.
• Le dégagement autour de la porte de l'appareil. La façade s'ouvre vers l'avant pour extraire le noyau ; il faut prévoir l'espace, pas seulement pour l'installation, mais pour les quinze prochaines années d'entretien.
• La proximité d'une chambre. Le bruit se transmet par le mur mitoyen et par les conduits.

Le tracé des conduits : là où se gagne ou se perd le rendement

Le réseau a été monté en conduits flexibles isolés courant sous le plafond de la salle de lavage, avec un tronc principal et des dérivations en Y vers les pièces desservies. Les quatre raccords de l'appareil sont situés sur le dessus du caisson, ce qui a permis des raccordements courts et une remontée directe vers le plafond, sans coude serré à la sortie de l'unité.

Trois principes ont guidé ce tracé.

Le plus court, le plus droit. Chaque coude ajoute une perte de charge que les moteurs doivent compenser en montant en régime. Plus de régime, c'est plus de consommation et plus de bruit, pour un débit identique. Un réseau bien tracé permet à l'appareil de travailler à bas régime la majorité du temps.

Aucun conduit écrasé. Un flexible plié contre une solive ou comprimé derrière une cloison perd un pourcentage de débit largement supérieur à sa réduction de section apparente. Les longueurs ont été tendues, supportées à intervalles réguliers et fixées avec des colliers, jamais laissées en accordéon.

Isolation continue et pare-vapeur scellé. Les deux runs qui vont vers l'extérieur transportent de l'air à température extérieure. Sans isolation et sans pare-vapeur étanche aux extrémités, ils condensent sur toute leur longueur pendant six mois par année. Les traversées murales ont été calfeutrées et refermées proprement.

Où extraire, où souffler

C'est l'étape que les installations bas de gamme escamotent le plus souvent, en se contentant de deux grilles pour l'ensemble d'une maison.

• Extraction dans les pièces qui produisent de l'humidité et des odeurs : salle de bain, salle de lavage, cuisine (à distance de la hotte, jamais en remplacement de celle-ci).
• Alimentation en air neuf dans les pièces où l'on séjourne longtemps : chambres, salon, bureau.
• Grilles de salle de bain placées à l'écart de la douche, de façon à capter la vapeur ambiante sans recevoir les éclaboussures directes dans le conduit.
• Portes sous-coupées pour que l'air puisse circuler d'une pièce à l'autre. Une chambre alimentée en air neuf mais dont la porte ferme hermétiquement se met en surpression et le débit s'effondre.

Le vänEE AI Series V160H80RT en chiffres et en pratique

Les caractéristiques qui ont justifié le choix

La donnée la plus commentée est le 82 % de SRE à 0 °C. Celle qui compte davantage à Saint-Anicet en janvier est le 67 % à -25 °C : c'est le rendement réel de l'appareil pendant les épisodes de froid intense qui remontent du lac gelé.

Les moteurs ECM PMSM justifient aussi leur présence. Un moteur à aimants permanents conserve un rendement élevé lorsqu'il tourne lentement, contrairement aux moteurs de génération précédente qui perdaient leur efficacité dès qu'on réduisait la vitesse. Comme un VRC bien configuré passe l'essentiel de sa vie à bas régime, c'est précisément là que l'économie se réalise.

La technologie Virtuo Air : l'équilibrage devient une donnée mesurée

Un échangeur d'air doit expulser exactement autant d'air qu'il en introduit. Un déséquilibre en faveur de l'extraction met le bâtiment en dépression : la maison compense en aspirant de l'air par les fissures, le drain, la fosse septique, et peut nuire au tirage d'un appareil à combustion. Un déséquilibre inverse pousse de l'air intérieur humide dans les murs, où il condense contre le pare-air.

Sur les appareils sans autoréglage, l'équilibrage se fait manuellement à la mise en service, avec un manomètre et des prises de pression. C'est exact le jour même, et cela dérive dès que les filtres se chargent.

Le AI Series intègre un dispositif électronique de mesure de débit et un écran ACL à même l'appareil. L'installateur inscrit le débit visé ; l'unité pilote elle-même la vitesse de ses deux ventilateurs pour tenir cette valeur, en tenant compte de la résistance réelle du réseau, de l'encrassement progressif des filtres et des conditions extérieures. Les registres motorisés sont intégrés au caisson, ce qui retire du montage les clapets antirefoulement additionnels et les fuites d'air qu'ils entraînent.

À la mise en service, nous avons lancé le test de débit automatique, sélectionné la configuration d'installation correspondant au montage indépendant, puis programmé le débit minimal et le débit maximal. Les valeurs mesurées ont été consignées et remises aux propriétaires.

Le raccordement électrique

L'appareil est alimenté en 120 V. La boîte de commande grise fixée au mur adjacent regroupe le raccordement et la commande murale. Nous privilégions un circuit distinct plutôt qu'un partage avec la prise de la laveuse : une salle de lavage est un endroit où l'on branche facilement un déshumidificateur, un fer, un chauffage d'appoint. Un VRC qui se met hors tension parce qu'un disjoncteur a sauté cesse de ventiler la maison sans que personne ne le remarque avant plusieurs jours.

Le bruit, dans une maison où les murs sont minces

Un VRC installé à côté d'une chambre doit être pensé pour le silence. Trois mesures y contribuent :

1. Suspension ou fixation antivibratile, jamais un contact rigide direct entre le caisson et une cloison légère.
2. Longueur de flexible suffisante entre l'appareil et les premières dérivations : le flexible absorbe une partie du bruit de ventilateur que le conduit rigide transmettrait intégralement.
3. Débit continu bas plutôt que cycles en haute vitesse. Un appareil qui tourne doucement en permanence est nettement moins perceptible qu'un appareil qui démarre à plein régime quatre fois par heure.

La sécheuse : le raccordement à ne jamais faire

Nous le répétons sur chaque chantier où l'appareil se trouve dans une salle de lavage : la sortie de sécheuse ne se raccorde jamais à l'échangeur d'air, ni directement, ni par une grille placée juste au-dessus. La charmouille colmate le noyau en quelques semaines et l'humidité massive libérée par un cycle de séchage dépasse la capacité de l'appareil. La sécheuse conserve son évacuation dédiée vers l'extérieur.

Sur le mur extérieur, la même règle s'applique à l'envers : le capot d'admission d'air frais du VRC a été positionné à bonne distance de la sortie de sécheuse, de l'évent de plomberie et de la sortie de la hotte de cuisine, et suffisamment haut pour rester au-dessus de la neige accumulée. Les deux capots du VRC sont espacés l'un de l'autre pour éviter que l'air évacué soit immédiatement réaspiré.

Les réglages saisonniers que nous laissons aux propriétaires

• Décembre à mars : débit continu bas. L'objectif est de maintenir l'humidité relative sous 40 % sans assécher excessivement. Si la condensation réapparaît sur les fenêtres, on monte d'un cran, pas de quatre.
• Avril à juin : débit intermédiaire. C'est la période où le sous-sol reprend de l'humidité avec la crue et la fonte.
• Juillet à août : débit réduit en journée lorsque l'air extérieur est saturé, et surventilation la nuit, quand la température baisse. Un VRC n'est pas un déshumidificateur ; introduire de l'air à 90 % d'humidité en plein après-midi de canicule ne rend service à personne.
• Septembre à novembre : retour au débit intermédiaire, puis au réglage d'hiver.
• Avant chaque douche prolongée ou grande lessive : surventilation temporaire.

Homologations et aide financière

L'appareil porte la certification HVI 2100 du Home Ventilating Institute, visible sur la plaque apposée sur la façade. C'est la condition technique centrale du programme provincial Rénoclimat, qui accorde 500 $ pour l'installation ou le remplacement d'un VRC ou d'un VRE figurant à la section 3 du répertoire HVI.

Deux points de séquence méritent d'être retenus :

• L'évaluation énergétique doit précéder les travaux. Une installation réalisée avant la première visite d'évaluation n'est plus admissible, quelle que soit la qualité de l'appareil.
• Une seconde évaluation est requise après les travaux pour déclencher le versement.

La plaque de l'appareil porte également la marque ENERGY STAR, dont le programme canadien encadre spécifiquement les VRC et les VRE par l'entremise de Ressources naturelles Canada. Cette homologation ne s'applique qu'au Canada, ce que précise d'ailleurs le texte imprimé sur l'étiquette.

Nous préparons la documentation technique du dossier pour nos clients de Saint-Anicet, Sainte-Barbe, Huntingdon, Ormstown et de l'ensemble de la Montérégie, comme nous le faisons à Montréal, Laval et sur la Rive-Nord.

Les défauts que nous relevons le plus souvent sur les installations existantes

1. Deux grilles pour toute une maison. L'appareil fonctionne, mais la moitié des pièces ne reçoit rien.
2. Conduits extérieurs non isolés dans un sous-sol chauffé, avec l'égouttement qui s'ensuit tout l'hiver.
3. Boyau de drainage sans siphon ou en contre-pente. Le bac déborde et l'eau finit sur le plancher.
4. Appareil laissé en mode veille parce que personne n'a expliqué aux occupants qu'un VRC se conçoit pour tourner en continu.
5. Filtres jamais retirés depuis l'installation. Le débit chute, les moteurs forcent, et le bénéfice disparaît.
6. Capots extérieurs placés trop bas, ensevelis sous la neige poussée par le vent du lac dès la première tempête de janvier.

L'entretien réel, adapté au bord de l'eau

• Aux trois mois : passer l'aspirateur sur les filtres intérieurs, les remplacer une fois l'an. Dans une salle de lavage, prévoir un intervalle plus court la première année, le temps d'observer l'encrassement réel.
• Une fois par année : sortir le noyau et le laver à l'eau tiède savonneuse.
• Au printemps : inspecter les grillages des capots extérieurs. En bordure du lac Saint-François, les éclosions d'éphémères de la fin juin peuvent les obstruer en quelques jours.
• Après chaque tempête hivernale majeure : vérifier que la neige n'a pas recouvert l'admission d'air frais.
• Aux deux ans : faire vérifier les débits réels. L'autoréglage compense beaucoup, mais un réseau modifié par une rénovation mérite une reprise de mesures.

Pourquoi confier ce type de chantier à AirGreen

Chez AirGreen, la ventilation résidentielle n'est pas un ajout de fin de soumission. Nous installons des échangeurs d'air, des thermopompes et des systèmes CVAC complets depuis plus de vingt ans, avec plus de quinze équipes en service entre Montréal, Laval, Longueuil, la Rive-Nord, la Rive-Sud et les municipalités du Haut-Saint-Laurent, jusqu'aux rives du lac Saint-François.

Ce que cela signifie pour un propriétaire de Saint-Anicet :

• Nous calculons les débits requis selon la méthode du Code de construction du Québec avant de proposer un appareil, plutôt que d'appliquer le même modèle à toutes les maisons.
• Nous dessinons le réseau de conduits en fonction des pièces réellement occupées, pas du chemin le plus rapide à installer.
• Nous mesurons et consignons les débits à la mise en service et nous remettons les valeurs au client.
• Nous documentons nos chantiers avec des photos réelles, pas des visuels de catalogue.
• Nous connaissons les règlements municipaux applicables sur notre territoire et notre équipe de bureau répond aux questions des clients à ce sujet.
• Nous détenons une licence RBQ (5645-9605-01) et nous montons les dossiers de subvention avec le propriétaire.

Pour une évaluation de vos besoins en ventilation, un remplacement de VRC en fin de vie ou une installation neuve à Saint-Anicet, dans le Haut-Saint-Laurent ou partout dans le Grand Montréal, écrivez-nous à sales@airgreen.ca ou composez le (514) 316-2973. Nous nous déplaçons, nous mesurons sur place, et nous remettons une soumission chiffrée sans engagement.
