Un problème de chauffage par zones qui demandait une vraie lecture du réseau CVAC
À Boucherville, notre équipe AirGreen est intervenue sur une fournaise électrique résidentielle reliée à un réseau de conduits zonés, dans une maison où le chauffage ne se distribuait plus de manière uniforme. Le système ne présentait pas une panne simple du type “marche/arrêt”. Le ventilateur fonctionnait, certaines zones recevaient de l’air, mais le confort était irrégulier : une partie de la maison chauffait correctement tandis que d’autres espaces demeuraient plus froids, malgré les demandes aux thermostats.
Ce genre d’appel de service demande une approche précise. Une fournaise électrique ne se limite pas à un caisson de chauffage : elle travaille avec un ensemble complet composé d’un plénum, de conduits de distribution, de registres motorisés, de thermostats, de fils basse tension, de relais, de séquenceurs, d’éléments chauffants et de protections électriques. Lorsqu’un de ces éléments est mal identifié, mal raccordé, bloqué ou affaibli, le confort peut devenir très difficile à stabiliser.
Sur place, l’installation montrait clairement un réseau de conduits avec plusieurs zones identifiées, notamment des zones de vie et des zones de chambres. Cette configuration est fréquente dans les maisons où l’on veut contrôler le chauffage étage par étage ou secteur par secteur. Elle peut être très efficace lorsqu’elle est bien calibrée, mais elle exige une vérification rigoureuse lors d’un problème : il faut confirmer non seulement que la fournaise produit de la chaleur, mais aussi que l’air chauffé se rend réellement au bon endroit.
Les symptômes observés par le client
Le client nous a contactés parce que le système semblait fonctionner, mais sans livrer le résultat attendu. La fournaise démarrait, le ventilateur se mettait en marche, mais certaines pièces restaient inconfortables. Dans un système à zones, ce symptôme peut provenir de plusieurs causes :
- un thermostat de zone qui ne communique plus correctement;
- un registre motorisé bloqué en position fermée ou partiellement ouverte;
- un fil basse tension mal raccordé ou endommagé;
- un relais ou une carte de contrôle de zonage instable;
- un élément électrique qui ne s’active pas dans la bonne séquence;
- une restriction d’air dans un conduit;
- une fuite d’air au niveau du plénum ou d’un raccord;
- un déséquilibre entre le débit d’air demandé et la capacité réelle de la fournaise.
Dans cette maison de Boucherville, le problème était d’autant plus délicat que le système ne donnait pas une seule indication évidente. Il fallait donc vérifier méthodiquement chaque partie du circuit CVAC, du panneau de contrôle jusqu’aux conduits de distribution.
Une inspection complète du plénum et des conduits
La première étape a été l’inspection visuelle du réseau de conduits autour de la fournaise électrique. Nous avons examiné le plénum principal, les raccords métalliques, les transitions, les dérivations et les zones identifiées. Les conduits visibles présentaient une installation complexe, avec plusieurs fils de commande regroupés et étiquetés pour différentes zones de la maison.
Dans une installation de ce type, l’étiquetage des zones est essentiel. Lorsqu’un fil est mal associé à un thermostat ou à un registre motorisé, la demande de chauffage peut ouvrir la mauvaise zone ou ne pas ouvrir la zone du tout. Le client peut alors augmenter la température au thermostat sans comprendre pourquoi l’air chaud ne se rend pas à la pièce concernée.
Nous avons donc commencé par valider la logique de distribution :
Vérification des zones
Chaque zone a été testée individuellement afin de confirmer la correspondance entre le thermostat, le câblage basse tension et le conduit associé. Cette étape permet de détecter rapidement les inversions de fils, les mauvais contacts ou les registres qui ne répondent pas correctement.
Contrôle des registres motorisés
Les registres motorisés, lorsqu’ils sont présents, doivent ouvrir et fermer sans résistance excessive. Un registre coincé peut donner l’impression que la fournaise ne chauffe pas, alors que le problème se situe dans la distribution d’air. Nous avons vérifié les commandes et les réactions mécaniques des zones accessibles.
Inspection des raccords de conduits
Les raccords métalliques et les jonctions du plénum ont été inspectés pour repérer les pertes d’air. Une fuite dans un espace mécanique ou un entretoit peut réduire le débit envoyé vers les pièces. Même une petite ouverture peut devenir importante lorsque la fournaise fonctionne à haut débit.
Diagnostic électrique de la fournaise
Après l’inspection des conduits, notre technicien a procédé aux vérifications électriques de base. Une fournaise électrique comporte généralement plusieurs éléments chauffants qui s’activent par étapes. Cette séquence évite une demande électrique trop brusque et permet de moduler la chaleur produite. Si un élément, un relais ou un séquenceur ne répond pas correctement, l’air soufflé peut sembler tiède ou insuffisant.
Nous avons donc vérifié :
- la demande de chauffage provenant des thermostats;
- la présence de tension au circuit de commande;
- le comportement du ventilateur;
- l’activation des éléments électriques;
- la sécurité des connexions;
- les protections et fusibles de basse tension;
- la cohérence entre la demande de chauffage et la réponse de la fournaise.
Cette vérification a permis de distinguer le problème de production de chaleur du problème de distribution. Dans ce cas, la fournaise pouvait produire de la chaleur, mais la coordination avec certaines zones devait être corrigée et sécurisée.
Le rôle critique du câblage basse tension

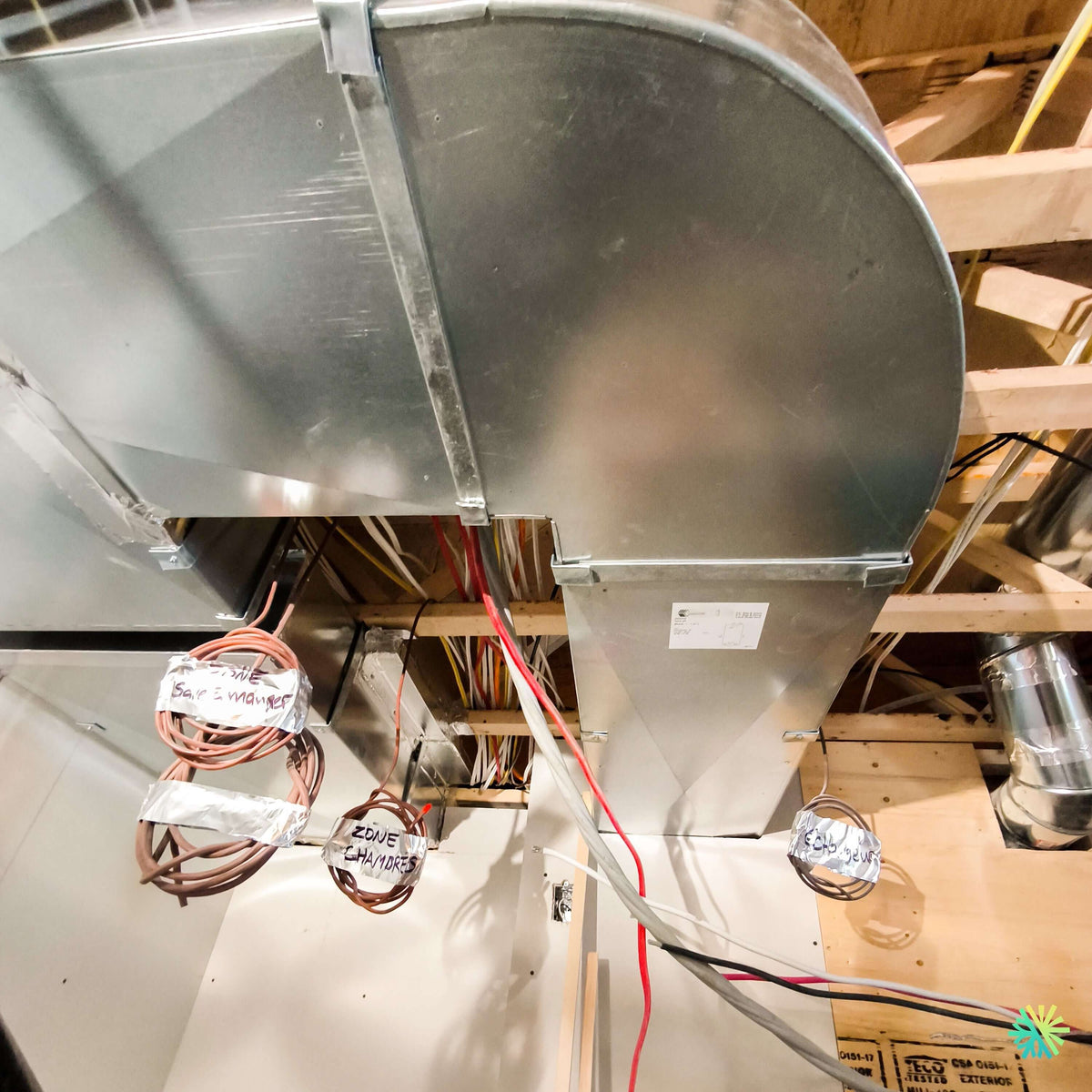

La photo du chantier montre plusieurs fils basse tension regroupés près du réseau de conduits, chacun relié à une zone ou à une commande. Ce type de câblage est courant dans les systèmes de zonage, mais il doit être propre, lisible et solidement raccordé. Un fil légèrement desserré, une connexion oxydée ou une identification imprécise peut provoquer des symptômes intermittents.
Les pannes intermittentes sont parmi les plus frustrantes pour les propriétaires. Le système peut fonctionner lors d’un test, puis échouer le soir ou lors d’une demande simultanée de plusieurs zones. C’est pourquoi nous vérifions non seulement si le courant passe, mais aussi si les connexions sont fiables et cohérentes dans le temps.
À Boucherville, nous avons porté une attention particulière à la logique de commande des zones, car le réseau semblait desservir plusieurs espaces distincts. Une correction au niveau du câblage ou de l’identification peut parfois transformer complètement le comportement du système.
Correction du système, optimisation du débit d’air et confort rétabli
Une fois le diagnostic complété, nous avons procédé aux ajustements nécessaires pour remettre le système en état de fonctionnement fiable. L’objectif était clair : permettre à la fournaise électrique de répondre correctement aux demandes de chauffage et assurer une distribution équilibrée dans les zones concernées.
Réorganisation et validation des commandes de zones
Nous avons vérifié les fils associés à chaque zone et validé leur rôle dans le système. Les fils ont été replacés, sécurisés et identifiés de manière plus claire lorsque nécessaire. Cette étape réduit le risque de confusion lors d’un futur entretien et facilite les interventions ultérieures.
Dans un système zoné, une bonne identification n’est pas un détail esthétique. C’est une condition de fiabilité. Lorsqu’un technicien doit intervenir rapidement en hiver, chaque fil doit pouvoir être compris sans ambiguïté. Une zone “chambres”, une zone “salle à manger” ou une zone “salle de jeux” doivent correspondre exactement au bon thermostat et au bon registre.
Ajustement du débit d’air
Le débit d’air a ensuite été observé pendant les cycles de chauffage. Une fournaise électrique a besoin d’un débit suffisant pour éviter la surchauffe interne et pour distribuer la chaleur efficacement. Si trop de zones sont fermées en même temps ou si un conduit est trop restreint, la pression statique peut augmenter et nuire au fonctionnement.
Nous avons vérifié que les zones recevaient un débit cohérent et que le système ne forçait pas inutilement. Un réseau zoné mal équilibré peut réduire la durée de vie du moteur de ventilateur, augmenter le bruit dans les conduits et créer des écarts de température importants entre les pièces.
Vérification des éléments chauffants et de la séquence de chauffage
La fournaise électrique a été testée pendant un cycle complet. Nous avons confirmé que la séquence de chauffage répondait correctement à la demande et que l’air livré correspondait au fonctionnement attendu. Lorsqu’une fournaise électrique produit une chaleur insuffisante, il est important de ne pas conclure trop vite à un remplacement complet. Parfois, le problème vient d’un seul étage de chauffage, d’un relais, d’un séquenceur, d’un contact ou d’une commande externe.
Dans ce cas, le diagnostic a permis d’éviter une conclusion excessive. Le système avait besoin d’une intervention ciblée sur sa logique de commande et sa distribution, plutôt que d’un remplacement prématuré de l’équipement.
Sécurisation des raccords et prévention des pertes d’air
Nous avons aussi inspecté les jonctions visibles du réseau de conduits pour repérer les zones susceptibles de perdre de l’air chaud. Les pertes d’air dans un espace non conditionné peuvent faire grimper les coûts d’énergie et donner l’impression que la fournaise est trop faible pour la maison.
Lorsqu’une maison possède plusieurs zones, chaque fuite devient plus sensible. Si une zone demande de la chaleur et qu’une partie de l’air se perd avant d’arriver à destination, le thermostat continue d’appeler, la fournaise fonctionne plus longtemps et le confort reste instable. La correction des raccords et la vérification de l’étanchéité contribuent donc directement au rendement du système.
Résultat après l’intervention
Après les corrections et les tests, la fournaise électrique a retrouvé un fonctionnement plus cohérent. Les zones répondaient mieux aux demandes, le débit d’air était plus logique et le client pouvait comprendre clairement le comportement de son système. L’intervention a permis de restaurer le confort sans remplacer inutilement l’ensemble de l’équipement.
Le résultat le plus important était la stabilité. Une fournaise électrique peut produire beaucoup de chaleur, mais si cette chaleur n’est pas distribuée correctement, le client ne profite pas de la capacité réelle du système. À la fin de notre appel de service à Boucherville, le système était mieux équilibré, mieux identifié et plus fiable.
Conseils pratiques pour éviter les problèmes de fournaise électrique zonée
Nous recommandons aux propriétaires de systèmes à conduits zonés de porter attention aux signes suivants :
- une pièce qui reste froide malgré une demande au thermostat;
- un débit d’air très faible dans une zone précise;
- un bruit plus fort qu’avant dans les conduits;
- une fournaise qui fonctionne longtemps sans atteindre la température;
- des cycles courts ou irréguliers;
- une odeur de surchauffe ou un arrêt inattendu;
- des thermostats qui semblent ne pas contrôler la bonne zone.
Il est aussi important d’éviter certaines erreurs fréquentes :
Fermer trop de registres manuellement
Fermer plusieurs sorties d’air pour “forcer” la chaleur vers une autre pièce peut augmenter la pression dans le réseau et nuire à la fournaise. Un système zoné doit être réglé correctement plutôt que modifié au hasard.
Ignorer les fils non identifiés
Un fil basse tension mal identifié peut compliquer tous les diagnostics futurs. Lorsqu’un système possède plusieurs thermostats ou zones, l’identification doit être claire et durable.
Remplacer la fournaise trop rapidement
Un problème de confort n’est pas toujours causé par la fournaise elle-même. Le réseau de conduits, les registres, le zonage et la commande électrique doivent être vérifiés avant de conclure qu’un remplacement est nécessaire.
Négliger l’entretien du réseau
Même si la fournaise électrique est l’élément principal, les conduits font partie du système. Une fuite, une restriction ou un mauvais équilibrage peut réduire considérablement l’efficacité.
