Une panne électronique sur une carte d’alimentation : un diagnostic précis et une réparation réussie
Chez AirGreen, nos interventions de service ne se limitent pas aux pannes mécaniques. De plus en plus souvent, nous sommes appelés à diagnostiquer et réparer des défaillances électroniques complexes, particulièrement sur les systèmes de thermopompes murales Fujitsu.
Dans ce cas, notre équipe est intervenue à Pointe-Claire, dans l’ouest de Montréal, pour une unité extérieure Fujitsu qui refusait de démarrer malgré une alimentation électrique fonctionnelle.
Diagnostic initial : une carte de puissance inactive
Le client nous a signalé que le système mural Fujitsu ne répondait plus à la télécommande. Aucun voyant ne s’allumait, et aucune activité du ventilateur extérieur n’était détectée.
Après les premières vérifications :
-
Tension d’entrée mesurée à 240 V stable;
-
Fusibles internes intacts;
-
Mais aucune tension en sortie vers le compresseur ni la carte de commande.
Ces indices orientaient rapidement le diagnostic vers une carte électronique de puissance (PCB) défectueuse — un problème fréquent sur les modèles à technologie Inverter.

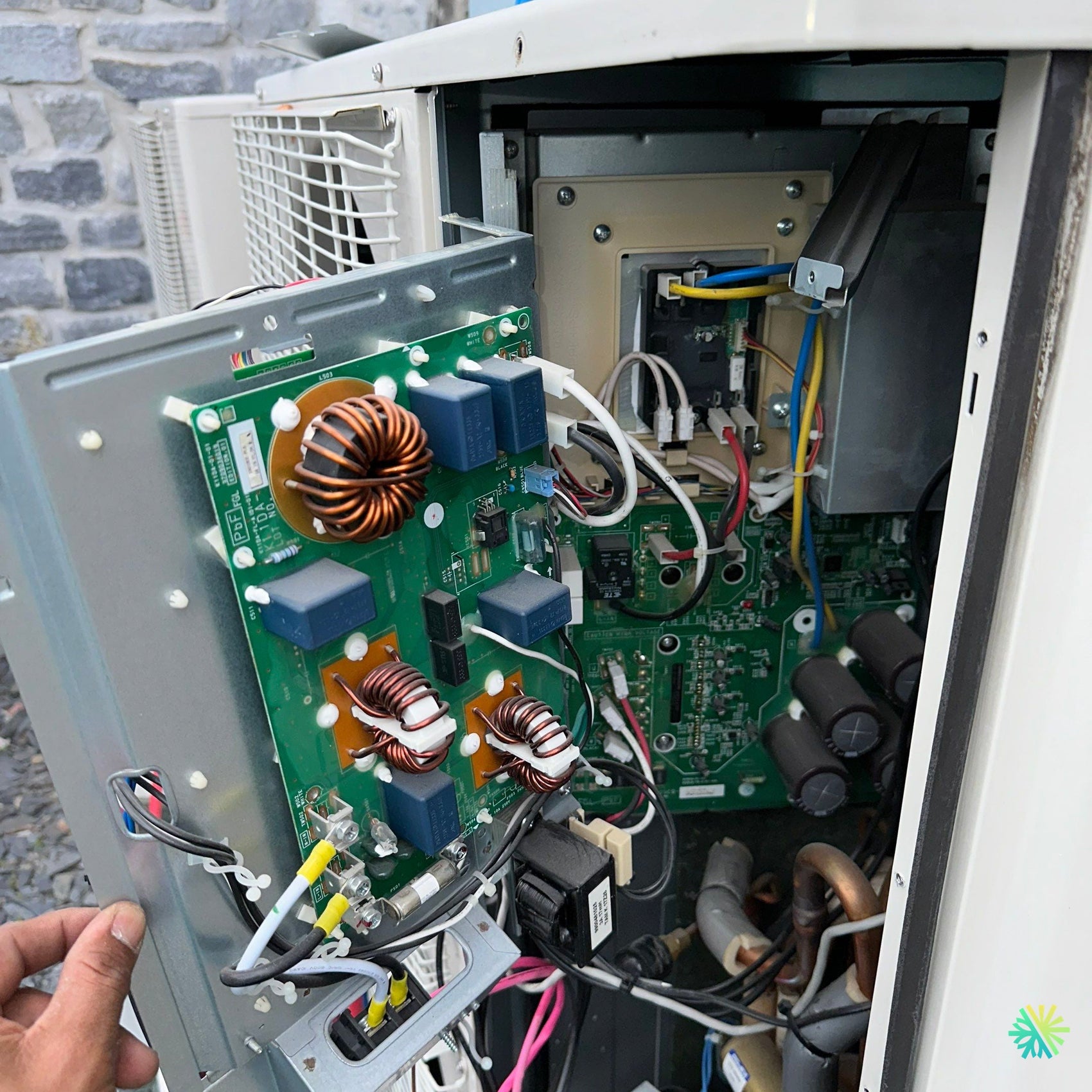

Étape 1 : Démontage et inspection de la carte principale
Après avoir sécurisé le courant, notre technicien a démonté le panneau avant du condenseur pour accéder au compartiment électronique.
Une inspection visuelle minutieuse a permis d’observer :
-
Une légère décoloration autour d’un des inducteurs;
-
Une odeur de composant brûlé;
-
Et un transistor MOSFET présentant des traces de chaleur excessive.
La carte d’alimentation, responsable de la conversion du courant alternatif en tension continue pour le compresseur, avait manifestement subi une surtension.
Étape 2 : Tests de continuité et mesure des composants
Pour confirmer le diagnostic, nous avons effectué :
-
Un test de continuité sur les pistes principales du circuit;
-
Une vérification des condensateurs électrolytiques avec un multimètre ESR;
-
Et un contrôle des résistances de puissance.
Résultat : un inducteur primaire grillé et un MOSFET de commande hors service. Ces composants empêchaient la carte d’envoyer le signal de démarrage au compresseur.
Étape 3 : Remplacement des composants et réinstallation sécurisée
Nous avons procédé au remplacement du module de puissance complet, pièce d’origine Fujitsu, fournie directement par notre réseau de distribution agréé.
Lors du remontage, toutes les connexions basse tension ont été nettoyées, et nous avons ajouté un film isolant thermique sous les nouveaux composants pour prévenir toute surchauffe future.
Chaque câble a été vérifié selon le schéma de câblage constructeur, notamment :
-
Connexion CN1 : alimentation principale;
-
Connexion CN3 : communication avec carte intérieure;
-
Connexion CN9 : commande du ventilateur;
-
Connexion CN12 : signal compresseur Inverter.
Étape 4 : Test de mise en marche et calibration Inverter
Une fois la carte remplacée, nous avons rétabli l’alimentation et lancé un test de démarrage progressif.
Le compresseur s’est remis en marche silencieusement après 20 secondes, suivi du ventilateur de condenseur.
Les mesures affichaient :
-
Courant de démarrage : 2,4 A;
-
Pression basse : 110 psi;
-
Pression haute : 245 psi;
-
Température de soufflage intérieur : 12,8°C.
Nous avons ensuite exécuté la procédure de calibration automatique Fujitsu, qui ajuste la fréquence du compresseur selon la charge thermique détectée par les sondes.
Étape 5 : Conseils d’entretien et prévention des surtensions
Les pannes de carte électronique peuvent souvent être prévenues grâce à quelques gestes simples :
-
Installer un parasurtenseur dédié au circuit de la thermopompe;
-
Éviter les coupures de courant brutales via le disjoncteur principal;
-
Faire inspecter les connexions au moins une fois par an par un technicien certifié;
-
Maintenir une ventilation libre autour de l’unité extérieure pour éviter toute accumulation de chaleur.
Résultats : performance restaurée et client rassuré
Après la réparation, la thermopompe Fujitsu a retrouvé toute sa puissance de refroidissement et de chauffage. Le client a pu profiter d’un fonctionnement silencieux, d’une consommation électrique optimisée et d’un contrôle précis de la température.
Ce type de réparation illustre parfaitement la compétence de nos équipes : intervenir avec précision sur des systèmes électroniques complexes, tout en garantissant sécurité, fiabilité et conformité aux normes du fabricant.
En conclusion
Cette réparation de carte électronique sur une thermopompe murale Fujitsu à Pointe-Claire démontre l’expertise d’AirGreen en matière de diagnostic électronique CVAC.
Nous intervenons partout dans le Grand Montréal, à Laval, Longueuil, sur la Rive Nord et la Rive Sud, pour redonner vie aux systèmes Fujitsu, Midea, Gree, Mitsubishi et plusieurs autres marques de pointe.
Chaque réparation est une opportunité de prolonger la durée de vie de l’équipement, d’éviter un remplacement prématuré et d’assurer un confort durable à nos clients.
