Une installation compacte pensée pour chauffer et climatiser efficacement une pièce sans réseau de conduits
À Saint-Isidore, certaines propriétés ne disposent pas de conduits de ventilation permettant l’installation d’une thermopompe centrale. Dans d’autres bâtiments, chaque pièce doit pouvoir être chauffée ou climatisée indépendamment, sans modifier l’ensemble du système CVAC. Le PTAC FORESTAIR constitue alors une solution particulièrement pratique : l’appareil s’intègre directement dans une ouverture murale, généralement sous une fenêtre, et combine le traitement de l’air, la ventilation et le contrôle de la température dans un seul équipement.
Pour cette installation, nous devions intégrer l’unité dans un espace déjà aménagé, tout en tenant compte de la fenêtre, du revêtement de sol, de l’alimentation électrique, de la circulation de l’air et de l’utilisation quotidienne de la pièce. Le résultat est une installation sobre et accessible, avec un panneau de commande numérique situé directement sur le dessus de l’appareil.
Ce type de projet peut sembler plus simple qu’une installation de thermopompe murale, puisqu’il n’y a pas d’unité intérieure suspendue ni de longues conduites frigorifiques visibles. En pratique, la performance d’un PTAC dépend fortement de la préparation de l’ouverture, de l’étanchéité du manchon mural, du drainage, de l’alimentation électrique et du dégagement autour des grilles.
Pourquoi un PTAC était approprié pour cette propriété de Saint-Isidore
Un appareil PTAC, ou Packaged Terminal Air Conditioner, est une unité autonome conçue pour traiter l’air d’une pièce ou d’une zone précise. Il est fréquemment utilisé dans les hôtels, les logements locatifs, les résidences pour personnes âgées, les bureaux et certains agrandissements résidentiels.
Dans cette propriété de Saint-Isidore, l’emplacement sous la fenêtre permettait de profiter d’une ouverture basse et facilement accessible. L’air de la pièce est aspiré par la partie inférieure de l’appareil, puis filtré et rejeté par la grille supérieure. Cette configuration favorise une diffusion directe de l’air dans la zone occupée.
Le choix d’un PTAC FORESTAIR offrait plusieurs avantages concrets :
- un contrôle de température indépendant pour la pièce;
- une installation sans réseau de conduits;
- un accès simple au filtre et au panneau de commande;
- un format adapté aux ouvertures murales basses;
- un entretien généralement rapide;
- un remplacement futur plus simple lorsque le manchon mural est compatible;
- une solution pratique pour les immeubles comportant plusieurs unités autonomes.
Le panneau numérique visible sur le dessus permet à l’occupant d’ajuster la température et le mode de fonctionnement directement sur l’appareil. Dans cette installation, l’afficheur indique une consigne de 73 °F, soit environ 23 °C, une température couramment utilisée pour maintenir un confort stable dans une pièce occupée.
Une inspection de l’ouverture avant la mise en place du PTAC
Avant d’installer ou de remplacer un PTAC, nous inspectons toujours la structure qui recevra l’appareil. Une unité de ce type ne doit pas simplement être glissée dans une ouverture approximative. Le manchon doit être solide, correctement dimensionné et suffisamment étanche pour empêcher l’eau, l’air extérieur et les insectes de pénétrer dans le bâtiment.
Lors de notre intervention, nous avons porté une attention particulière aux éléments suivants :
La solidité du support
Un PTAC FORESTAIR possède un poids important concentré sur une surface relativement étroite. Le bas de l’ouverture doit donc être suffisamment robuste pour soutenir l’appareil sans fléchir. Un support instable peut provoquer des vibrations, des bruits mécaniques ou une mauvaise inclinaison du châssis.
Le plancher de cette pièce était fini avec un revêtement de bois. Nous devions donc éviter tout contact inadéquat ou mouvement susceptible de marquer la surface. La base de l’unité a été positionnée de manière stable afin que son poids soit réparti uniformément.
L’inclinaison et l’évacuation du condensat
En mode climatisation, un PTAC retire une partie de l’humidité présente dans l’air intérieur. Cette humidité se transforme en condensat à l’intérieur de l’appareil. Le système doit permettre à cette eau de s’évacuer conformément à la conception du fabricant.
Une mauvaise inclinaison peut entraîner plusieurs problèmes :
- accumulation d’eau dans le bac;
- débordement vers l’intérieur;
- bruits d’eau;
- corrosion prématurée;
- développement d’odeurs;
- augmentation de l’humidité autour de l’appareil.
Nous vérifions donc le niveau du manchon et l’orientation prévue pour le drainage avant de finaliser l’installation. Il ne faut jamais créer une pente excessive au hasard, puisque certains modèles utilisent une partie du condensat pour améliorer l’efficacité de l’échangeur extérieur.
L’étanchéité autour du manchon mural
Le pourtour du manchon représente l’un des points les plus importants d’une installation de PTAC. Une petite ouverture entre le mur et le cadre peut suffire à créer une infiltration d’air froid en hiver. À Saint-Isidore, où les températures peuvent descendre bien sous le point de congélation, cette infiltration peut réduire considérablement le confort de la pièce.
Une étanchéité déficiente peut également provoquer :
- de la condensation sur les surfaces froides;
- des traces d’humidité autour de l’ouverture;
- une augmentation de la consommation électrique;
- des courants d’air près du plancher;
- l’entrée de poussière ou d’insectes;
- une dégradation progressive des matériaux du mur.
Nous portons donc une attention particulière aux joints intérieurs et extérieurs, tout en conservant les passages de drainage nécessaires au fonctionnement du PTAC.
L’importance du dégagement devant les grilles d’air

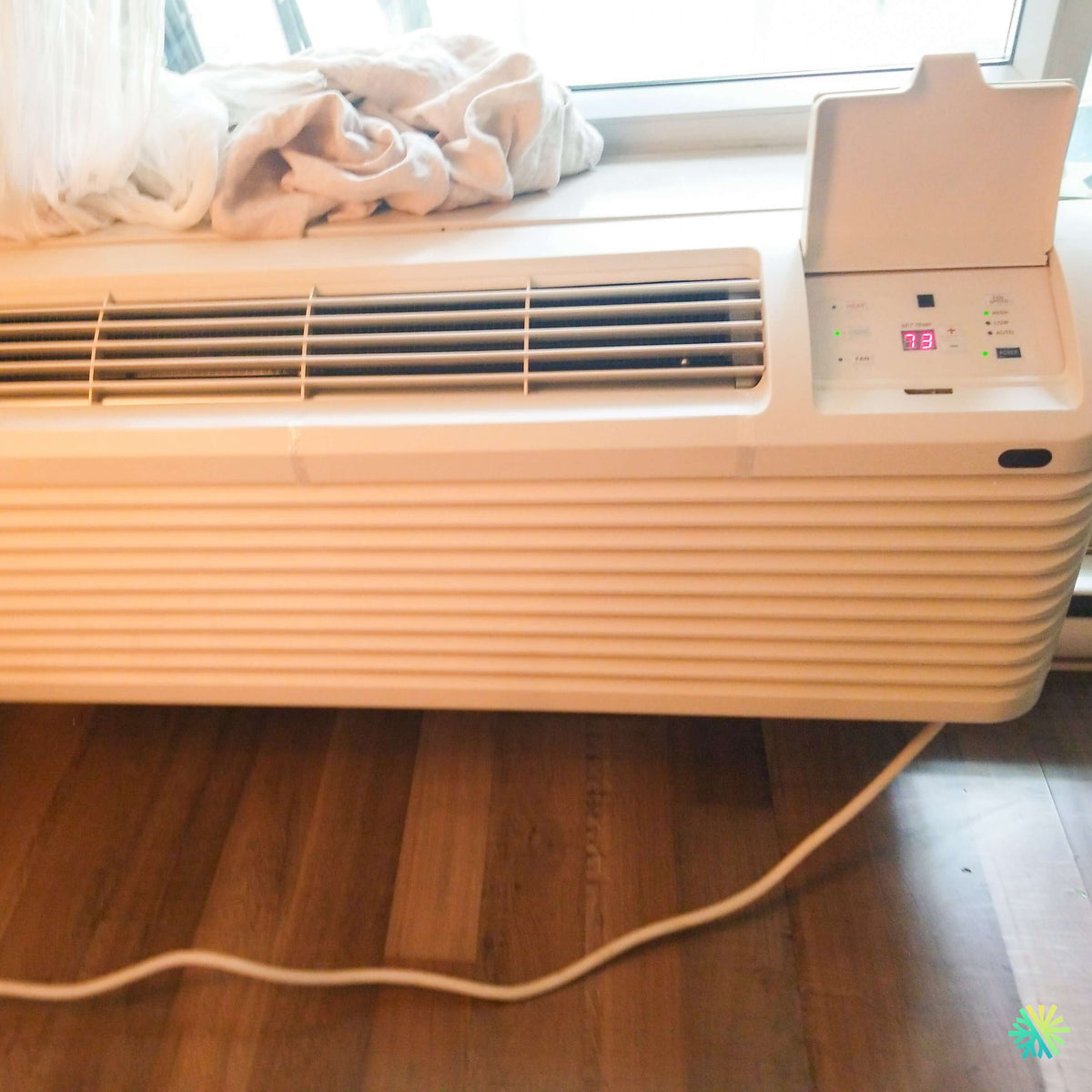

La photographie de cette installation montre un élément important que les propriétaires et les gestionnaires d’immeubles doivent surveiller : l’environnement immédiat du PTAC. Des textiles, des rideaux ou des objets déposés sur le rebord de la fenêtre peuvent finir par retomber devant la grille supérieure.
Un appareil PTAC doit pouvoir aspirer et distribuer l’air librement. Une obstruction partielle peut réduire le débit d’air, augmenter le bruit et prolonger les cycles de fonctionnement.
Pour maintenir une performance adéquate, nous recommandons de ne pas placer directement devant l’unité :
- des meubles hauts;
- des boîtes;
- des rideaux épais;
- des couvertures;
- des sacs;
- des vêtements;
- des objets décoratifs;
- des panneaux improvisés destinés à cacher l’appareil.
Les rideaux doivent être retenus de façon à ne pas être aspirés vers la grille. Le dessus du PTAC ne doit pas non plus servir de tablette permanente. Le panneau de commande, la sortie d’air et les ouvertures techniques doivent demeurer accessibles.
Une alimentation électrique qui doit correspondre à l’appareil
Sur cette installation, le câble d’alimentation est visible à proximité de l’unité. Selon le modèle, un PTAC peut utiliser une alimentation de 120, 208 ou 230/240 volts. La tension, l’intensité minimale du circuit et la protection maximale doivent être vérifiées sur la plaque signalétique de l’appareil.
La marque seule ne suffit pas pour déterminer les exigences électriques. Deux unités FORESTAIR ayant une apparence semblable peuvent nécessiter des circuits différents selon leur capacité, leur compresseur et la présence d’un chauffage électrique auxiliaire.
Avant toute installation, nous vérifions notamment :
- la tension nominale;
- le courant minimal admissible du circuit;
- le calibre du disjoncteur;
- la configuration de la prise;
- la présence d’un circuit dédié;
- l’état du cordon d’alimentation;
- la conformité de la mise à la terre.
L’utilisation d’une rallonge électrique avec un PTAC est à éviter. L’appareil doit être raccordé à une prise adaptée, installée sur un circuit conforme. Une rallonge sous-dimensionnée peut chauffer, créer une chute de tension et endommager le compresseur.
Mise en marche et vérification du fonctionnement
Une fois le PTAC FORESTAIR installé, nous procédons à une série de vérifications avant de considérer les travaux terminés.
Contrôle du débit d’air
Nous confirmons que l’air circule correctement à travers la grille supérieure et que le ventilateur ne produit pas de vibration anormale. Un faible débit peut être causé par un filtre mal positionné, un échangeur encrassé ou une obstruction autour de l’appareil.
Vérification des commandes
Le panneau numérique doit répondre correctement aux changements de mode, de température et de vitesse de ventilation. Nous vérifions également les voyants de fonctionnement et les réglages accessibles à l’utilisateur.
Observation du cycle de climatisation
En mode refroidissement, nous laissons l’appareil fonctionner suffisamment longtemps pour confirmer que le compresseur démarre normalement et que l’air soufflé devient progressivement plus frais.
Il est important de ne pas juger la performance après quelques secondes seulement. Un compresseur peut être protégé par une temporisation qui retarde son démarrage après une coupure de courant ou un changement de mode.
Vérification du chauffage
Lorsque le modèle est muni d’un mode chauffage, nous testons la production de chaleur ainsi que le passage entre les différents modes. Selon la configuration du PTAC, le chauffage peut être assuré par une thermopompe, un élément électrique ou une combinaison des deux.
Contrôle du bruit et des vibrations
Un PTAC contient le compresseur et le ventilateur extérieur dans le même châssis que la section intérieure. Il produit donc naturellement plus de bruit dans la pièce qu’une unité murale dont le compresseur se trouve à l’extérieur.
Un bruit excessif n’est toutefois pas normal. Nous vérifions que l’appareil est bien assis dans son manchon, que les panneaux sont fixés et qu’aucune pièce ne touche le mur de façon à transmettre les vibrations à la structure.
Ce que cette installation à Saint-Isidore montre aux propriétaires de PTAC
Le dimensionnement ne doit pas être basé uniquement sur la largeur de l’ouverture
Lors du remplacement d’un ancien PTAC, certains propriétaires choisissent une nouvelle unité uniquement parce qu’elle entre dans le manchon existant. Cette approche peut mener à un appareil trop faible ou surdimensionné.
La capacité nécessaire dépend de plusieurs facteurs :
- la superficie de la pièce;
- la hauteur du plafond;
- le nombre de fenêtres;
- l’orientation solaire;
- l’isolation;
- le nombre d’occupants;
- les appareils produisant de la chaleur;
- l’utilisation résidentielle ou commerciale de la pièce;
- la température extérieure de calcul.
Un appareil trop petit fonctionnera presque continuellement sans atteindre la consigne. Un appareil trop grand pourra refroidir rapidement, mais avec des cycles courts et une déshumidification insuffisante.
Lorsque la plaque signalétique n’est pas visible sur une photographie, il est préférable de relever le numéro de modèle complet, la tension et la capacité avant de commander un appareil de remplacement. Cette vérification évite les incompatibilités électriques et les erreurs de dimensionnement.
Un filtre propre demeure indispensable
Le filtre d’un PTAC est généralement situé derrière la grille frontale. Comme l’appareil est installé près du sol, il peut accumuler rapidement de la poussière, des fibres textiles et des poils d’animaux.
Un filtre obstrué réduit le débit d’air et peut entraîner :
- une baisse du rendement;
- une augmentation de la consommation;
- le gel de l’évaporateur;
- une surchauffe en mode chauffage;
- davantage de bruit;
- une usure prématurée du moteur de ventilation.
Dans une résidence, nous recommandons une inspection mensuelle pendant les périodes d’utilisation intensive. Dans un environnement commercial ou locatif, un calendrier d’entretien CVAC devrait être établi pour éviter que le nettoyage dépende uniquement de l’occupant.
Le nettoyage visible ne remplace pas un entretien complet
Nettoyer la grille et le filtre améliore l’apparence de l’appareil, mais l’intérieur du PTAC contient également deux échangeurs, des ventilateurs, un bac de condensat et des passages d’air qui peuvent accumuler des contaminants.
Un entretien professionnel peut comprendre :
- le retrait sécuritaire du châssis;
- l’inspection de l’évaporateur;
- le nettoyage du condenseur;
- la vérification du bac de drainage;
- l’inspection des moteurs et des hélices;
- le contrôle des connexions électriques;
- l’examen des joints du manchon;
- un essai de fonctionnement en chauffage et en climatisation.
Cette maintenance est particulièrement pertinente dans les hôtels, les immeubles à logements et les résidences où les PTAC fonctionnent pendant de longues périodes.
Les erreurs courantes observées lors du remplacement d’un PTAC
Grâce à nos interventions en CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous rencontrons régulièrement des installations qui auraient pu être améliorées dès le départ.
Parmi les erreurs les plus fréquentes, on retrouve :
- commander une unité sans vérifier la tension;
- utiliser un manchon incompatible;
- bloquer les ouvertures extérieures;
- sceller les passages de drainage;
- installer l’appareil sans vérifier le niveau;
- utiliser une rallonge électrique;
- coincer le cordon sous le châssis;
- laisser des rideaux devant la sortie d’air;
- négliger l’étanchéité extérieure;
- remplacer l’appareil sans nettoyer le manchon existant;
- omettre de vérifier la capacité de chauffage par temps froid.
Un PTAC correctement installé peut offrir un fonctionnement fiable, mais il ne peut compenser une ouverture mal préparée ou une alimentation électrique inadéquate.
FORESTAIR et l’importance d’identifier le modèle exact
FORESTAIR propose différents appareils de climatisation et de chauffage. Pour obtenir les bonnes données techniques, nous nous basons toujours sur le numéro de modèle complet inscrit sur la plaque signalétique.
Cette information permet de confirmer :
- la capacité nominale en BTU;
- le type de réfrigérant;
- la tension;
- les exigences du circuit;
- la puissance du chauffage auxiliaire;
- les dimensions du châssis;
- le manchon compatible;
- les pièces de remplacement;
- les procédures d’entretien du fabricant.
Nous évitons d’estimer la capacité uniquement à partir de l’apparence de l’unité. Deux PTAC visuellement similaires peuvent avoir des performances très différentes.
Une solution adaptée aux bâtiments de Saint-Isidore et de la Montérégie
Dans plusieurs bâtiments de Saint-Isidore, un PTAC représente une option logique lorsqu’il faut contrôler une pièce précise sans installer de conduits ni ajouter une unité extérieure indépendante pour chaque local.
Ce type de système peut convenir à :
- une chambre;
- un logement;
- un bureau;
- une salle de repos;
- un agrandissement;
- un commerce;
- une résidence pour personnes âgées;
- un bâtiment d’hébergement;
- une pièce éloignée du système central.
Notre approche consiste à examiner l’ensemble de l’installation, et non seulement l’appareil. Le mur, le manchon, le drainage, l’électricité, la circulation de l’air et les habitudes des occupants influencent tous le résultat final.
L’approche AirGreen pour une installation de PTAC durable
Chez AirGreen, nous réalisons des travaux de climatisation, chauffage et installation CVAC dans le Grand Montréal, notamment à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie.
Pour chaque PTAC, nous cherchons à assurer :
- une intégration propre dans l’ouverture;
- un support stable;
- une étanchéité adaptée au climat québécois;
- une alimentation électrique conforme;
- un drainage fonctionnel;
- un accès simple aux commandes et au filtre;
- un débit d’air dégagé;
- un fonctionnement sans vibration inhabituelle.
Cette installation d’un PTAC FORESTAIR à Saint-Isidore illustre bien l’importance des détails. Un appareil compact installé sous une fenêtre peut assurer le confort d’une pièce pendant plusieurs saisons, à condition que le manchon, le circuit électrique et les dégagements aient été vérifiés avec soin.
