Une intégration murale sur mesure pour préserver l’espace, le parquet et l’accès à la porte-fenêtre
Cette installation d’un PTAC Friedrich ZoneAire® Premier à Sainte-Christine présente une configuration particulièrement intéressante : l’appareil a été intégré au bas d’un mur, tout près d’une grande porte-fenêtre, dans une pièce munie d’un plancher de parquet et de longs rideaux légers.
Le résultat paraît simple au premier regard. Pourtant, plusieurs détails devaient être coordonnés avec précision : l’ouverture traversant le mur, le manchon métallique, la profondeur du PTAC, la finition intérieure, l’étanchéité périphérique, le drainage de la condensation et la libre circulation de l’air.
Chez AirGreen, nous avons également porté une attention particulière à l’aménagement existant. Le Friedrich ZoneAire® Premier ne devait pas gêner le passage vers la porte-fenêtre, endommager le parquet ou dénaturer la pièce avec des travaux de finition disproportionnés. L’appareil devait s’intégrer comme un élément permanent du bâtiment, et non comme une unité ajoutée à la dernière minute.

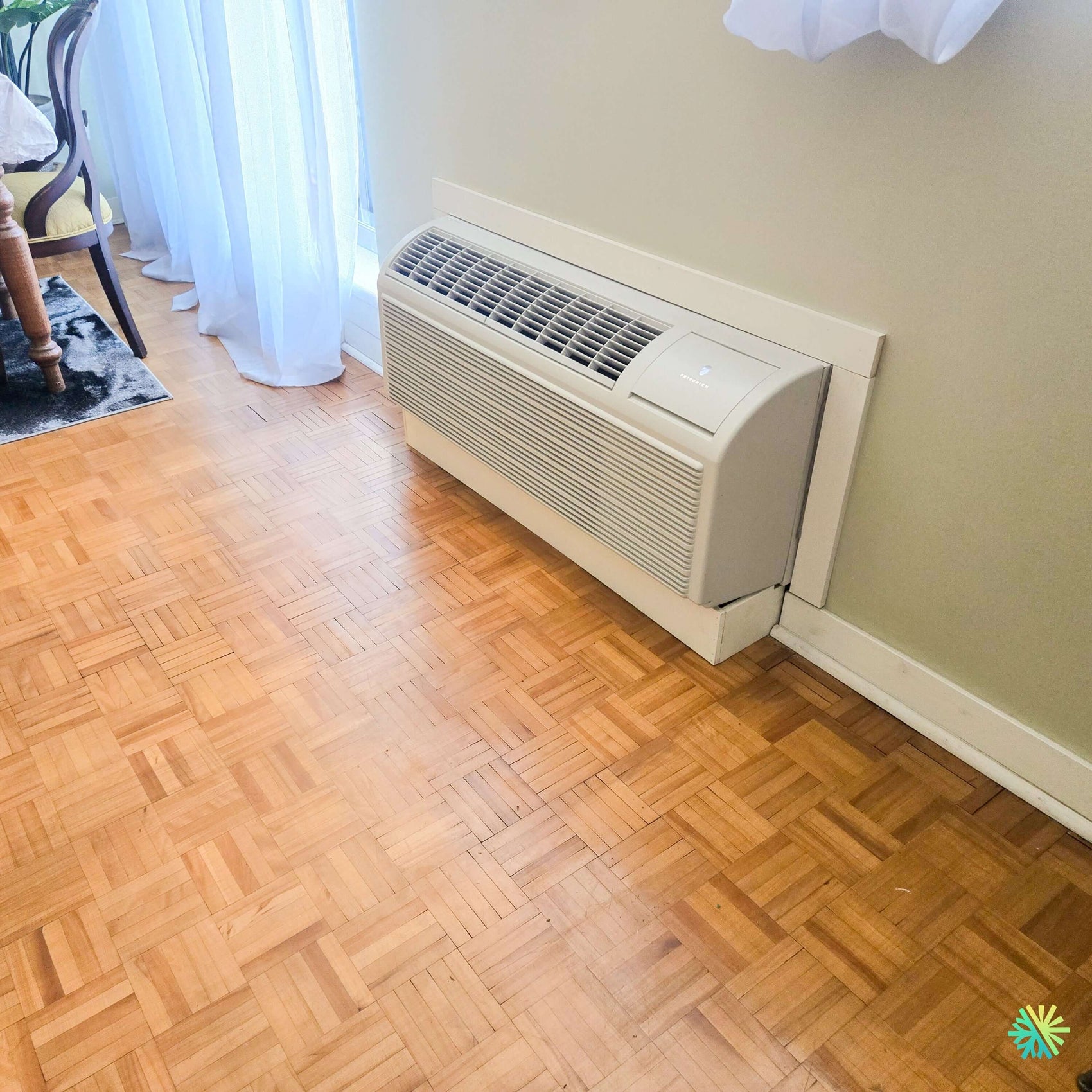

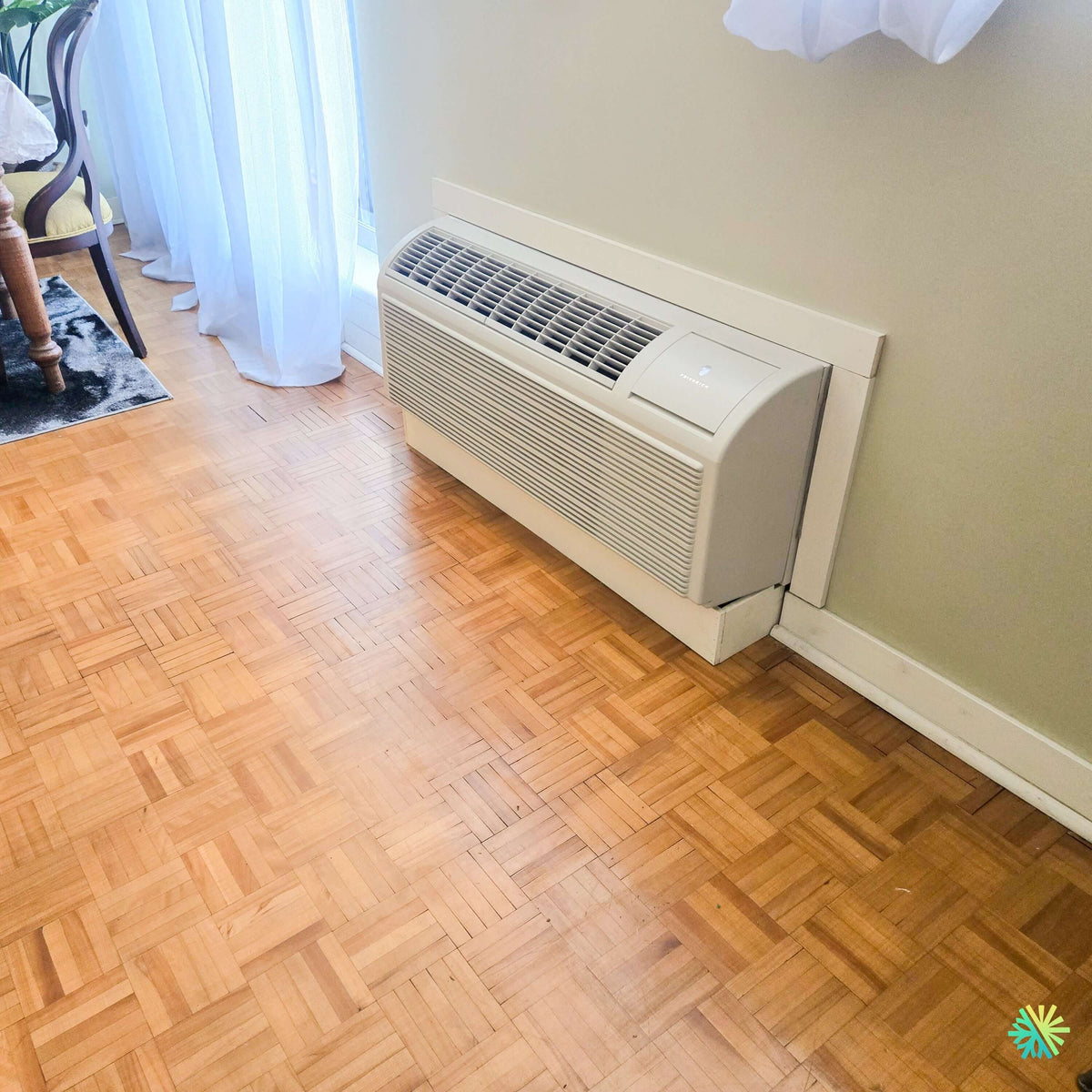

Ce que la photo révèle sur cette installation à Sainte-Christine
Plusieurs caractéristiques de l’installation sont immédiatement visibles :
- le PTAC est installé à faible hauteur, directement dans un mur extérieur;
- une finition blanche encadre proprement l’appareil;
- une base surélevée supporte la façade et protège la transition avec le plancher;
- la grande grille frontale de reprise d’air demeure entièrement accessible;
- la grille supérieure projette l’air vers le centre de la pièce;
- l’appareil se trouve près d’une porte-fenêtre et de rideaux pleine longueur;
- aucun conduit frigorifique apparent ne traverse la pièce;
- aucun appareil extérieur séparé n’occupe le balcon ou la façade visible depuis l’intérieur;
- le parquet a été conservé autour de l’installation.
Le boîtier est légèrement avancé par rapport au mur, ce qui est normal pour un PTAC. Une partie de l’appareil doit demeurer à l’intérieur afin de permettre l’accès aux commandes, aux filtres et aux composantes de service, tandis que la section arrière traverse le mur pour échanger la chaleur avec l’extérieur.
Un appareil bien adapté aux ouvertures murales existantes
Le PTAC, ou appareil terminal monobloc, regroupe dans un seul châssis les principales composantes nécessaires à la climatisation. Selon la version sélectionnée, le Friedrich ZoneAire® Premier peut aussi intégrer un chauffage électrique ou une thermopompe avec chauffage électrique auxiliaire.
Cette conception peut représenter une solution très pratique dans les bâtiments déjà dotés d’ouvertures traversantes. Elle permet notamment d’éviter :
- l’installation d’une unité extérieure distincte;
- le passage de conduites frigorifiques sur les murs;
- l’ajout d’un drain visible sur une longue distance;
- l’occupation d’un balcon par un condenseur;
- certains travaux de finition associés à un climatiseur mural bibloc.
La gamme actuelle Friedrich ZoneAire® Premier comprend des versions à chauffage électrique et des versions à thermopompe, avec des capacités nominales couvrant approximativement les catégories de 7 000 à 15 000 BTU/h. Le numéro complet de l’appareil installé doit toutefois être lu sur sa plaque signalétique pour confirmer sa capacité précise et son type de chauffage.
Une finition construite autour du PTAC plutôt qu’une installation laissée brute
L’un des éléments les plus intéressants de ce chantier est la finition intérieure. Le PTAC ne semble pas simplement déposé dans une ouverture grossière. Une structure blanche a été aménagée autour de l’appareil afin de créer une transition nette avec le mur.
La partie inférieure forme une base continue. Sur le côté droit, une moulure verticale rejoint la plinthe existante. À l’arrière, une bande horizontale protège et dissimule la jonction entre le manchon et le mur.
Cette méthode apporte plusieurs avantages :
- elle masque les irrégularités autour de l’ouverture;
- elle réduit les espaces où la poussière pourrait s’accumuler;
- elle facilite l’intégration dans une pièce résidentielle;
- elle protège les bords du mur;
- elle contribue à maintenir l’appareil droit et visuellement aligné;
- elle permet de conserver une finition cohérente avec les plinthes existantes.
La finition ne doit cependant jamais empêcher le retrait du panneau frontal. Les filtres, les commandes et les composantes de service doivent demeurer accessibles sans démonter une partie du mur.
Le manchon mural : la composante déterminante derrière la façade
Le manchon est une enveloppe métallique installée à travers le mur. Il reçoit le châssis du PTAC, supporte son positionnement et sépare en partie les sections intérieure et extérieure.
Pour les modèles actuels de la série ZoneAire® Premier, Friedrich indique un manchon standard d’environ 16 pouces de hauteur, 42 pouces de largeur et 13 3/4 pouces de profondeur. L’appareil complet avec sa façade avance davantage dans la pièce, avec une profondeur totale d’environ 21 à 21 1/2 pouces, selon la configuration. L’ouverture brute recommandée est légèrement supérieure aux dimensions du manchon afin de permettre une installation et une mise à niveau adéquates.
Sur un chantier réel, nous ne nous limitons jamais à mesurer l’ancien appareil. Nous inspectons aussi :
- la largeur intérieure du manchon;
- sa hauteur;
- sa profondeur;
- la pente vers l’extérieur;
- l’état des surfaces métalliques;
- la présence de corrosion;
- la solidité de l’appui inférieur;
- l’état des joints;
- la compatibilité de la grille extérieure;
- les espaces entre le manchon et la structure du mur.
Une unité neuve installée dans un manchon déformé ou mal incliné peut produire du bruit, vibrer, laisser entrer de l’air extérieur ou diriger de l’eau vers le plancher.
Une attention particulière à la protection du parquet
Le parquet visible dans cette pièce est en bon état et couvre toute la zone située devant le PTAC. Lors des travaux, ce type de surface doit être protégé contre les outils, les débris, les mouvements du châssis et l’eau de condensation.
Un PTAC peut peser plus de 100 livres selon la capacité et la version. Les données techniques de la série actuelle indiquent des poids nets approximatifs allant d’environ 110 à 120 livres. Le déplacement de l’appareil doit donc être contrôlé afin d’éviter de rayer ou d’enfoncer le plancher.
Une fois l’installation terminée, la gestion de la condensation devient tout aussi importante. En climatisation, l’humidité extraite de l’air se transforme en eau sur le serpentin intérieur. Cette eau doit être dirigée vers la section prévue par le fabricant sans revenir dans la pièce.
Une mauvaise pente ou une accumulation de saleté peut entraîner :
- une fuite sous l’appareil;
- un gonflement du parquet;
- une décoloration du bois;
- une détérioration de la plinthe;
- des odeurs d’humidité;
- des dommages cachés dans le bas du mur.
La série ZoneAire® Premier utilise notamment un système de gestion du condensat avec anneau de projection, conçu pour participer à l’évacuation de l’eau au niveau de la section extérieure. Un ensemble de drainage peut également être requis selon le bâtiment et la méthode d’installation.
L’étanchéité autour de l’ouverture : un travail qui ne se voit pas sur la photo
Le PTAC traverse entièrement l’enveloppe du bâtiment. Cette ouverture peut devenir un point d’infiltration important lorsqu’elle n’est pas correctement préparée.
Nous devons créer une barrière continue autour du manchon afin de limiter :
- les courants d’air froid;
- l’entrée d’humidité;
- la pénétration de pluie;
- les infiltrations d’insectes;
- le bruit provenant de l’extérieur;
- les pertes de chauffage;
- la condensation dans le mur.
La moulure intérieure visible sur la photo donne une finition propre, mais elle ne constitue pas à elle seule une étanchéité technique. Les joints et les matériaux isolants nécessaires doivent être installés derrière cette finition.
Nous vérifions également la jonction extérieure, car l’eau doit être éloignée du mur et de l’ouverture. Le scellement extérieur doit résister aux variations de température, au soleil, à la pluie et aux mouvements normaux des matériaux.
Une circulation d’air adaptée à la disposition de la pièce
La façade du Friedrich comprend deux zones distinctes. La grande grille inférieure aspire l’air de la pièce, tandis que la grille supérieure diffuse l’air conditionné ou chauffé.
Dans cette installation à Sainte-Christine, la zone devant l’appareil est bien dégagée. Cette disposition permet à l’air ambiant d’entrer sans être bloqué par un canapé, une commode ou un panneau décoratif.
La sortie supérieure est orientée vers le haut et vers l’avant. L’air peut ainsi se mélanger à celui de la pièce avant de revenir vers la grille de reprise.
Une mauvaise circulation d’air peut causer :
- une température inégale;
- des cycles de fonctionnement trop longs;
- une augmentation du niveau sonore;
- une consommation électrique supérieure;
- le gel du serpentin intérieur;
- une réduction de la déshumidification;
- une usure prématurée du ventilateur.
Le propriétaire doit donc conserver un espace libre devant la façade, même après un réaménagement de la pièce.
Le défi particulier des longs rideaux
La porte-fenêtre est munie de rideaux légers qui descendent presque jusqu’au plancher. Ils contribuent à l’esthétique de la pièce, mais leur proximité avec le PTAC doit être surveillée.
Lorsque les rideaux sont déplacés par l’air, ils peuvent :
- couvrir partiellement la grille de reprise;
- être aspirés contre la façade;
- modifier la direction du soufflage;
- retenir la poussière près du filtre;
- créer un bruit de frottement;
- nuire à la lecture de température de l’appareil.
Dans cette configuration, il est préférable de maintenir les rideaux sur le côté lorsque le PTAC fonctionne. Un arrêt de rideau discret ou une attache peut empêcher le tissu de se déplacer devant l’unité.
Cette précaution est particulièrement importante en climatisation, puisque le débit d’air doit rester stable pour maintenir une bonne déshumidification.
Caractéristiques techniques, mise en service et conseils tirés de cette installation
Capacités disponibles et rendement énergétique
La capacité exacte de l’appareil photographié n’est pas visible. Il serait donc imprudent d’annoncer qu’il s’agit d’un modèle de 9 000, 12 000 ou 15 000 BTU sans consulter sa plaque signalétique.
Pour la gamme 2026, Friedrich présente des modèles de climatisation et des modèles à thermopompe correspondant aux principales catégories suivantes :
- environ 7 000 BTU/h;
- environ 9 000 à 10 000 BTU/h;
- environ 12 000 BTU/h;
- environ 15 000 BTU/h.
Selon la capacité, la tension et la version, les données publiées indiquent des rendements EER approximatifs allant de 10,4 à 13,3. Pour les versions à thermopompe, le COP nominal indiqué varie approximativement de 3,1 à 3,65. Les modèles actuels utilisent le réfrigérant R-32.
Ces valeurs ne doivent pas être appliquées automatiquement au PTAC visible sur la photo. Le numéro de modèle complet reste indispensable pour déterminer :
- la capacité réelle;
- l’EER exact;
- le COP exact;
- la puissance de chauffage;
- le type de réfrigérant;
- la tension;
- l’intensité du circuit;
- les accessoires compatibles.
Comment choisir la bonne capacité pour une pièce
Le dimensionnement d’un PTAC ne doit pas être basé uniquement sur les dimensions de l’ouverture. Plusieurs capacités peuvent utiliser le même format de manchon.
Nous évaluons notamment :
- la superficie de la pièce;
- la hauteur du plafond;
- la quantité de vitrage;
- l’orientation de la porte-fenêtre;
- l’exposition solaire;
- l’étanchéité du bâtiment;
- la qualité de l’isolation;
- le nombre d’occupants;
- la présence d’appareils générant de la chaleur;
- les besoins de chauffage durant l’hiver.
Dans cette pièce, la grande surface vitrée peut augmenter les gains de chaleur en été et les pertes thermiques en hiver. Un calcul reposant uniquement sur le nombre de pieds carrés risquerait donc de sous-estimer ou de surestimer les besoins réels.
Un appareil sous-dimensionné peut fonctionner presque continuellement. À l’inverse, un appareil trop grand peut atteindre rapidement la température demandée, puis s’arrêter avant d’avoir retiré suffisamment d’humidité.
Chauffage électrique ou thermopompe intégrée
La série Friedrich ZoneAire® Premier est offerte en version climatisation avec chauffage électrique et en version thermopompe avec chauffage auxiliaire. Les modèles à thermopompe peuvent transférer la chaleur extérieure vers la pièce lorsque les conditions le permettent, tandis que les éléments électriques peuvent intervenir selon le mode de fonctionnement et la demande.
Certaines fonctions disponibles dans la série actuelle comprennent :
- une surveillance continue de la température;
- un mode de chauffage initial accéléré sur les versions thermopompes;
- un contrôle de dégivrage électronique;
- une protection contre le gel d’une pièce inoccupée;
- des limites distinctes pour les températures de chauffage et de climatisation;
- une mémoire des codes d’erreur;
- des filtres lavables;
- deux moteurs destinés à réduire le bruit de fonctionnement.
La présence exacte de ces fonctions doit être confirmée selon l’année et le numéro du modèle installé.
L’alimentation électrique ne peut jamais être improvisée
Un PTAC Friedrich peut être proposé en différentes tensions. La documentation actuelle comprend des modèles 208/230 V ainsi que des versions 265 V destinées à certaines applications. Des cordons et circuits de 15, 20 ou 30 ampères peuvent être requis selon la puissance de chauffage et la configuration choisie.
Avant la mise en marche, nous devons confirmer :
- la tension disponible;
- la forme de la prise;
- l’intensité du circuit;
- le calibre des conducteurs;
- la capacité du disjoncteur;
- la mise à la terre;
- la puissance de l’élément chauffant;
- l’état du cordon et de la fiche.
Il ne faut pas remplacer une fiche, employer une rallonge ou utiliser un adaptateur pour faire fonctionner un appareil sur un circuit inadéquat. La configuration de la prise sert notamment à empêcher le branchement d’un équipement dont la charge ne correspond pas au circuit.
Sur cette installation, aucun câble encombrant n’est visible devant le PTAC. Le raccordement a été maintenu hors de la zone de circulation et n’interfère pas avec la finition.
Les vérifications réalisées pendant la mise en service
Une fois le châssis installé, nous procédons à une série de contrôles. Un appareil qui démarre n’est pas nécessairement un appareil correctement mis en service.
Nous vérifions :
- la stabilité du PTAC dans le manchon;
- le positionnement du panneau frontal;
- l’absence de contact entre le ventilateur et le boîtier;
- la réponse des commandes;
- le débit d’air aux différentes vitesses;
- la température de soufflage;
- le démarrage du compresseur;
- le fonctionnement du chauffage, lorsque présent;
- le bruit du ventilateur;
- les vibrations transmises au mur;
- l’écoulement de la condensation;
- l’étanchéité autour de l’ouverture;
- l’accès aux filtres;
- la compatibilité du raccordement électrique.
Nous observons aussi le comportement de l’appareil pendant plusieurs minutes. Certaines vibrations ou anomalies de drainage ne deviennent apparentes qu’après la stabilisation du compresseur.
Les erreurs à éviter après l’installation
Placer un meuble devant la grille
Le PTAC doit respirer. Une table basse, un divan ou une boîte de rangement placé devant la façade peut réduire fortement le débit d’air.
Laisser les rideaux couvrir l’appareil
Les longs rideaux visibles près de la porte-fenêtre doivent être retenus afin qu’ils ne soient pas aspirés vers la grille.
Déposer des objets sur le dessus
Le dessus du PTAC participe à la diffusion de l’air. Les objets peuvent bloquer la grille, vibrer ou tomber derrière l’appareil.
Nettoyer la façade avec une quantité excessive d’eau
L’eau ne doit pas pénétrer dans les commandes ou les composantes électriques. Un linge légèrement humide est généralement préférable pour l’entretien extérieur.
Négliger une petite fuite
Une trace d’eau sur le parquet doit être vérifiée rapidement. Attendre peut transformer un problème de drainage mineur en réparation de plancher.
Modifier la finition sans prévoir l’accès de service
Une nouvelle moulure ou un coffrage ne doit pas empêcher le retrait du panneau ni du châssis.
Entretien recommandé du PTAC Friedrich
Les filtres doivent être inspectés régulièrement, particulièrement durant les périodes de forte utilisation. Les modèles actuels de cette série comprennent des filtres lavables et accessibles depuis la façade.
L’entretien courant comprend :
- le retrait de la poussière sur les grilles;
- le lavage ou le remplacement des filtres selon leur état;
- la vérification de la présence d’eau;
- l’écoute des bruits inhabituels;
- le dégagement des rideaux et des meubles;
- l’inspection visuelle de la section extérieure.
Un entretien CVAC professionnel peut inclure :
- le nettoyage du serpentin intérieur;
- le nettoyage de la roue du ventilateur;
- l’assainissement du bac à condensat;
- le dégagement des passages d’eau;
- le nettoyage du serpentin extérieur;
- l’inspection des connexions électriques;
- le contrôle des températures de fonctionnement;
- la vérification du manchon et de ses joints.
Un serpentin sale peut réduire le débit d’air même lorsque le filtre semble propre. Dans une pièce occupée quotidiennement, un nettoyage périodique aide aussi à limiter les odeurs au démarrage.
Admissibilité aux subventions : le modèle complet doit être validé
Le fait qu’un PTAC puisse fonctionner comme thermopompe ne confirme pas automatiquement son admissibilité au programme LogisVert. Hydro-Québec demande de vérifier l’équipement dans son outil de recherche selon le modèle, la situation du demandeur et la date d’installation. Les listes et les montants peuvent changer avec le temps.
Avant de présenter une aide financière comme acquise, nous devons obtenir :
- le numéro de modèle exact;
- le numéro AHRI, lorsqu’applicable;
- la date d’installation;
- la certification énergétique;
- la catégorie reconnue par le programme;
- l’adresse et le type de bâtiment;
- les documents exigés par Hydro-Québec.
Un PTAC ne doit pas être confondu avec une thermopompe murale bibloc pour climat froid. Ces deux équipements n’appartiennent pas nécessairement aux mêmes catégories de subvention.
Pourquoi cette réalisation représente bien notre méthode de travail
Cette installation de PTAC Friedrich ZoneAire® Premier à Sainte-Christine ne repose pas uniquement sur la sélection d’un appareil. Elle tient compte de toute la pièce : le mur, la porte-fenêtre, les rideaux, le parquet, la circulation, l’ouverture extérieure et l’entretien futur.
La finition blanche permet au système de s’intégrer sans rupture visuelle importante. La façade reste accessible, le plancher devant l’unité demeure dégagé et le soufflage n’est pas enfermé sous une tablette.
