Adapter un PTAC à une ouverture existante sans compromettre la circulation d’air
Cette installation de PTAC Friedrich ZoneAire® Premier à Roxton illustre un type de projet CVAC où la qualité du résultat dépend autant de l’intégration au bâtiment que de l’appareil lui-même. Dans cette pièce lumineuse, le système devait prendre place sous une grande fenêtre, à l’intérieur d’un aménagement déjà structuré par un caisson métallique, une plinthe électrique à proximité et un espace de circulation limité.
Plutôt que d’imposer une configuration standard, nous avons travaillé avec les caractéristiques réelles de la pièce. Le PTAC Friedrich est installé à faible hauteur, directement sous la surface vitrée, avec une grande grille de reprise d’air sur le devant et une sortie d’air horizontale dans la partie supérieure. Un habillage métallique complète l’intégration et dirige proprement l’installation vers la section latérale existante.
Ce positionnement permet au système d’intervenir là où les échanges thermiques sont les plus marqués. Une grande fenêtre peut augmenter considérablement la chaleur ressentie pendant les périodes ensoleillées, tout en créant une zone froide près du vitrage durant l’hiver. En installant le PTAC sous cette fenêtre, nous favorisons une diffusion d’air qui traite directement cette partie sensible de l’enveloppe du bâtiment.
Le résultat est une solution autonome, compacte et accessible, conçue pour assurer le chauffage ou la climatisation d’une zone précise sans nécessiter de réseau central de conduits.
Qu’est-ce qu’un PTAC Friedrich ZoneAire® Premier?
Un PTAC, ou appareil terminal autonome de chauffage et de climatisation, regroupe ses principales composantes dans un seul cabinet installé à travers un mur extérieur. Contrairement à un climatiseur portatif, il ne dépend pas d’un conduit flexible placé dans une fenêtre. Contrairement à une thermopompe murale, il ne comporte pas une unité intérieure suspendue près du plafond et une unité extérieure séparée reliée par des conduites frigorifiques apparentes.
Le PTAC communique directement avec l’extérieur par un manchon mural. La partie intérieure assure la reprise et la distribution de l’air, tandis que la partie arrière rejette ou absorbe la chaleur selon le mode de fonctionnement et la configuration exacte de l’appareil.
La famille Friedrich ZoneAire® Premier comprend différentes capacités et variantes. Selon la référence complète, un appareil peut offrir la climatisation, le chauffage par thermopompe, un chauffage électrique complémentaire ou une combinaison de fonctions. La sélection doit toujours reposer sur le numéro de modèle exact, les données électriques, les conditions d’utilisation et la charge thermique de la pièce.
La plaque signalétique n’étant pas lisible sur la photographie, nous évitons d’attribuer arbitrairement une capacité en BTU, une tension ou une cote énergétique à cet appareil précis. Cette rigueur est importante : deux PTAC visuellement semblables peuvent présenter des exigences électriques et des performances très différentes.
Une pièce dominée par une grande surface vitrée
Le principal élément architectural de cette installation est la large fenêtre située directement au-dessus du PTAC. Elle procure une vue dégagée et beaucoup de lumière, mais elle influence fortement le confort intérieur.
Les charges thermiques associées à un vitrage dépendent notamment :
- de l’orientation de la fenêtre;
- de la qualité du verre et du cadre;
- de l’exposition directe au soleil;
- de la présence ou non d’un vitrage à haut rendement;
- de l’étanchéité du contour;
- de la saison;
- de la hauteur de la pièce;
- de la présence de rideaux ou de stores.
Pendant une journée chaude, le rayonnement solaire peut créer une accumulation de chaleur près de la fenêtre. En hiver, la température intérieure de la vitre peut être nettement inférieure à celle de la pièce, ce qui génère une sensation d’inconfort même lorsque le thermostat indique une température acceptable.
Le PTAC Friedrich ZoneAire Premier a donc été positionné dans une zone logique : sous le vitrage, à proximité immédiate de la source principale de variation thermique. L’air traité est soufflé horizontalement à partir de la partie supérieure du système, ce qui contribue à mélanger l’air de la pièce et à réduire les écarts de température près de la fenêtre.
L’intégration dans un caisson existant

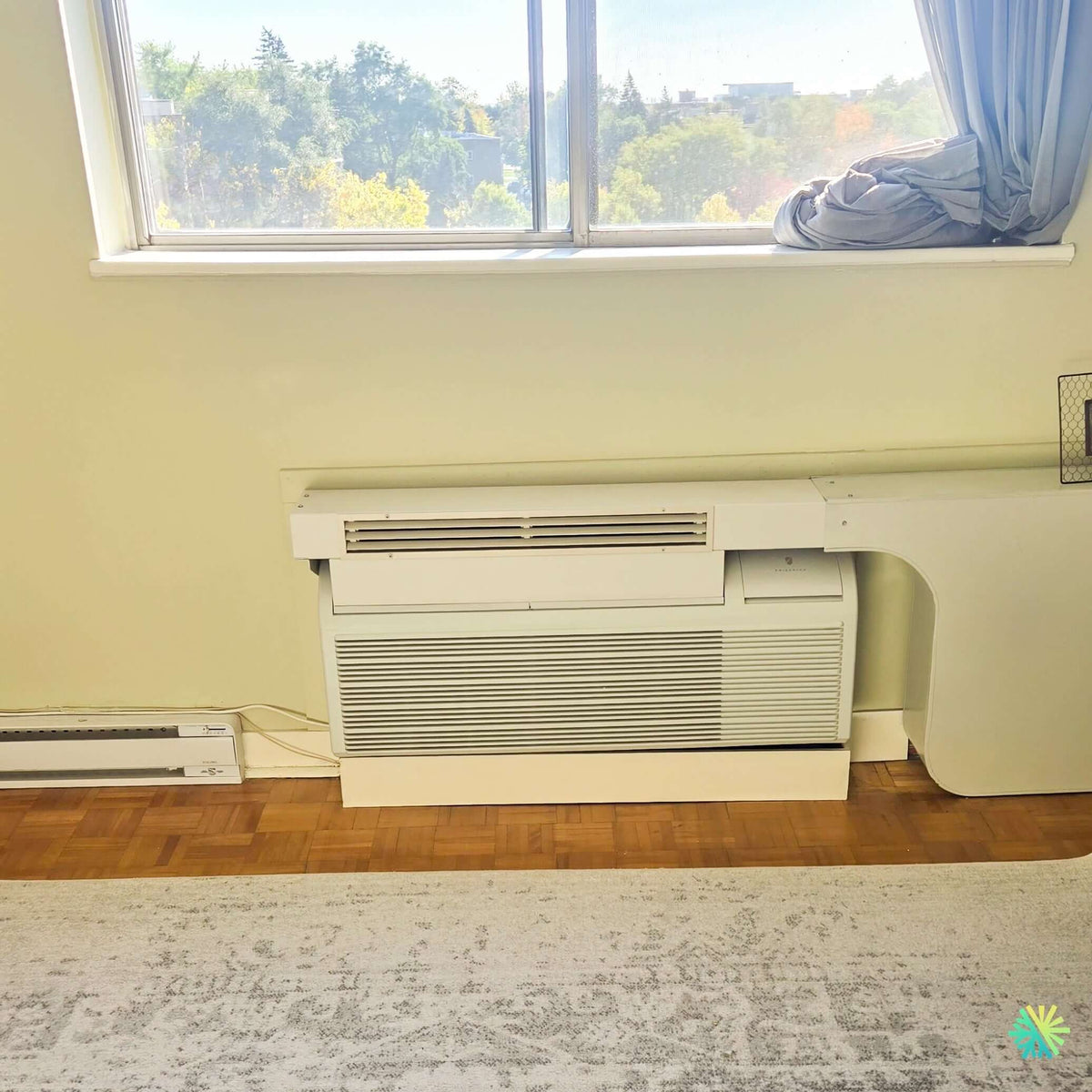

La photographie montre que l’appareil n’est pas simplement posé contre un mur nu. Il s’insère dans un aménagement plus élaboré comprenant un habillage métallique supérieur et latéral.
Cette configuration impose plusieurs vérifications. Le caisson ne doit pas réduire le débit d’air, bloquer une trappe d’entretien ni créer une recirculation entre l’air soufflé et l’air repris. Les panneaux doivent aussi demeurer suffisamment accessibles pour permettre le nettoyage des filtres et l’inspection des composantes internes.
Dans ce projet à Roxton, l’appareil conserve une grande surface de reprise d’air sur le devant. La grille inférieure reste entièrement exposée, tandis que la sortie supérieure s’aligne avec l’ouverture horizontale de l’habillage.
Cette continuité visuelle est importante, mais elle ne doit jamais être obtenue au détriment des performances. Un habillage trop serré peut augmenter la résistance au passage de l’air, rendre le ventilateur plus bruyant et réduire la capacité réelle de l’appareil.
Nous portons donc une attention particulière aux éléments suivants :
- le dégagement devant la grille de reprise;
- l’ouverture complète de la sortie d’air;
- l’accès au filtre;
- la solidité de l’assise;
- la compatibilité avec le manchon mural;
- l’étanchéité autour de l’ouverture;
- la possibilité de retirer le cabinet pour un entretien futur;
- l’absence de vibration entre les pièces métalliques.
La reprise d’air frontale doit rester dégagée
La grande grille située sur la partie inférieure du PTAC Friedrich sert à aspirer l’air de la pièce. Celui-ci traverse ensuite le filtre et l’échangeur avant d’être redistribué par la sortie supérieure.
Cette grille ne doit pas être masquée par un meuble, une boîte, un fauteuil, une valise ou un tissu. Dans la pièce photographiée, un tapis commence devant l’appareil, mais il ne remonte pas sur la façade et ne bloque pas la circulation d’air. Cette disposition est adéquate tant que les occupants conservent un espace libre devant le PTAC.
Une obstruction partielle peut entraîner plusieurs conséquences :
- diminution du débit d’air;
- durée de fonctionnement plus longue;
- hausse de la consommation électrique;
- bruit de ventilation plus prononcé;
- refroidissement ou chauffage inégal;
- accumulation plus rapide de poussière;
- risque de gel de l’échangeur en climatisation;
- déclenchement de protections internes dans certaines conditions.
Dans une chambre, un salon ou un logement locatif, nous recommandons de considérer la zone devant le PTAC comme une aire technique permanente. Elle ne doit pas servir d’espace de rangement temporaire.
Les rideaux au-dessus de l’appareil
Les rideaux visibles à droite de la fenêtre méritent également une attention particulière. Lorsqu’ils sont détachés, ils peuvent se rapprocher de la sortie d’air sous l’effet du mouvement créé par le ventilateur.
Un rideau qui tombe devant la grille supérieure peut dévier l’air vers la fenêtre, provoquer une recirculation ou empêcher une distribution uniforme dans la pièce. Il peut aussi retenir la chaleur près du vitrage au lieu de la laisser se mélanger à l’air ambiant.
Nous conseillons donc :
- de maintenir les rideaux attachés lorsqu’ils descendent près du PTAC;
- de ne pas déposer de vêtements sur le dessus de l’appareil;
- de garder le rebord de fenêtre suffisamment dégagé;
- de vérifier que le tissu ne peut pas être aspiré vers les grilles;
- d’éviter les rideaux très longs directement devant le système.
Ces gestes simples ont un effet réel sur le confort, le bruit et la durée des cycles de fonctionnement.
La coexistence avec une plinthe électrique
Une plinthe électrique est visible à gauche du PTAC. La présence de deux sources de chauffage dans la même pièce nécessite une stratégie de contrôle cohérente.
Lorsque la plinthe et le PTAC fonctionnent simultanément avec des consignes différentes, ils peuvent se nuire. Par exemple, une plinthe réglée à une température élevée peut chauffer rapidement la zone située près de son thermostat, tandis que le PTAC continue de fonctionner selon sa propre lecture de température. Cette situation peut augmenter la consommation sans améliorer l’uniformité du confort.
Selon la fonction exacte du Friedrich ZoneAire Premier installé, la plinthe peut servir :
- de chauffage principal;
- de chauffage d’appoint;
- de secours lors de températures très basses;
- de système conservé en complément;
- d’équipement indépendant pour une autre section de la pièce.
Nous recommandons de définir clairement le rôle de chaque appareil. Lorsque le PTAC possède une fonction de chauffage, les consignes doivent être coordonnées afin d’éviter que les deux systèmes se déclenchent inutilement en même temps.
Il faut également maintenir les dégagements requis autour de la plinthe électrique. Les fils, rideaux, meubles et objets combustibles ne doivent pas être placés contre son élément chauffant.
L’étanchéité du manchon mural
Le point de passage entre le PTAC et l’extérieur est une composante essentielle de l’installation CVAC. Un manchon mal étanché peut laisser entrer de l’air froid, de l’humidité, de la pluie ou des insectes.
Les symptômes d’une mauvaise étanchéité peuvent comprendre :
- un courant d’air autour du cabinet;
- une paroi froide près de l’appareil;
- de la condensation sur les surfaces intérieures;
- des traces d’eau;
- une odeur d’humidité;
- une augmentation du bruit provenant de l’extérieur;
- une consommation énergétique anormalement élevée.
L’installation doit former une transition durable entre le système et l’enveloppe du bâtiment. Les matériaux utilisés doivent convenir à l’exposition extérieure, aux variations de température du Québec et aux mouvements normaux de la structure.
Le manchon doit également respecter la pente prévue par le fabricant. Une mauvaise inclinaison peut empêcher l’eau de s’évacuer correctement ou la diriger vers l’intérieur.
Le drainage de la condensation
En mode climatisation, l’humidité retirée de l’air se transforme en eau sur l’échangeur intérieur. La manière dont cette eau est gérée dépend de la conception du PTAC.
Certains appareils utilisent une partie de la condensation pour améliorer le rejet de chaleur à l’extérieur. D’autres nécessitent un drainage particulier selon le bâtiment, le manchon ou les accessoires installés.
Lors de la mise en service, nous vérifions :
- l’absence d’écoulement vers le plancher;
- l’état du bac de récupération;
- la pente de l’appareil;
- l’absence de blocage;
- l’étanchéité autour du manchon;
- le comportement du système pendant un cycle prolongé.
Un plancher de bois, comme celui visible dans cette pièce à Roxton, doit être protégé contre toute infiltration répétée. Une petite fuite négligée peut endommager le parquet, les moulures et le bas du mur.
Une installation de PTAC durable repose sur le dimensionnement, l’entretien et l’usage quotidien
Choisir la capacité selon la charge réelle de la pièce
La capacité d’un PTAC ne doit pas être déterminée uniquement à partir de la superficie. Le nombre de pieds carrés constitue un point de départ, mais il ne tient pas compte de toutes les caractéristiques du bâtiment.
Pour dimensionner correctement un appareil, nous évaluons notamment :
- la surface et la hauteur de la pièce;
- la dimension des fenêtres;
- l’orientation du vitrage;
- l’isolation des murs;
- l’étage du logement;
- la présence d’un espace chauffé au-dessus ou en dessous;
- le nombre d’occupants;
- les appareils électriques présents;
- les infiltrations d’air;
- l’usage de la pièce;
- les températures de conception locales.
La grande fenêtre de ce projet augmente potentiellement la charge de climatisation lors des journées ensoleillées. Elle peut aussi augmenter les besoins de chauffage pendant l’hiver. Cette particularité doit être intégrée au calcul plutôt que compensée automatiquement par un appareil surdimensionné.
Un PTAC trop grand peut effectuer des cycles courts. Il abaisse rapidement la température sans fonctionner suffisamment longtemps pour retirer une quantité adéquate d’humidité. Un appareil trop petit peut fonctionner continuellement et ne jamais atteindre la consigne pendant les périodes de pointe.
Vérifier l’alimentation électrique avant le remplacement
Les PTAC sont offerts dans plusieurs configurations électriques. La tension, la fiche, l’intensité minimale du circuit et la protection maximale peuvent varier d’un modèle à l’autre.
Lors du remplacement d’un ancien appareil, il ne suffit pas que le nouveau cabinet entre dans le manchon. Nous devons également comparer :
- la tension de fonctionnement;
- l’ampérage requis;
- le type de prise;
- la capacité du circuit;
- le calibre des conducteurs;
- la protection au panneau électrique;
- la présence éventuelle d’un chauffage électrique intégré.
L’emploi d’un adaptateur ou d’une rallonge ne constitue pas une solution professionnelle. Un PTAC doit être alimenté conformément à sa plaque signalétique et aux exigences applicables.
Cette vérification est particulièrement importante dans les bâtiments plus anciens de Roxton, Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud, où les circuits existants peuvent avoir été conçus pour un appareil d’une autre génération.
Entretenir le filtre pour préserver le rendement
Le filtre du PTAC protège l’échangeur contre une accumulation rapide de poussière. Son nettoyage régulier est l’une des interventions les plus simples et les plus utiles.
Un filtre obstrué réduit le débit d’air. Le système peut alors devenir plus bruyant, fonctionner plus longtemps et perdre une partie de sa capacité.
La fréquence d’entretien varie selon :
- la présence d’animaux;
- l’utilisation quotidienne;
- la quantité de poussière;
- les rénovations à proximité;
- le tabagisme;
- la saison;
- l’environnement extérieur.
Dans un logement occupé en permanence, une inspection mensuelle pendant les périodes d’utilisation intensive constitue une bonne pratique. Le filtre doit être nettoyé ou remplacé selon les instructions du fabricant.
L’entretien professionnel peut aussi comprendre le nettoyage de l’échangeur, du bac de condensation, du ventilateur, de la section extérieure et des passages d’air.
Surveiller les changements de bruit
Un PTAC produit nécessairement un certain niveau sonore puisque le compresseur et les ventilateurs sont regroupés dans le même cabinet. Cependant, un changement soudain de bruit doit être vérifié.
Les causes possibles comprennent :
- un panneau desserré;
- une grille mal fixée;
- un filtre obstrué;
- une vibration contre le caisson métallique;
- un ventilateur encrassé;
- un corps étranger;
- un problème de nivellement;
- une composante mécanique usée.
Dans cette installation, la présence d’un habillage métallique augmente l’importance de prévenir les contacts rigides susceptibles d’amplifier les vibrations. Une petite pièce mal fixée peut produire un bourdonnement perceptible dans toute la pièce.
Admissibilité aux subventions
Les programmes d’aide financière pour les équipements de chauffage et de climatisation au Québec imposent des critères précis. L’admissibilité dépend généralement de la catégorie d’équipement, de la certification, du numéro de modèle, du bâtiment et des règles en vigueur au moment des travaux.
Un PTAC Friedrich ZoneAire Premier ne doit pas être présenté automatiquement comme admissible aux mêmes programmes qu’une thermopompe murale ou une thermopompe centrale certifiée pour climat froid.
Avant de compter sur une subvention, il faut vérifier :
- le numéro de modèle complet;
- la catégorie reconnue par le programme;
- les certifications exigées;
- le rendement déclaré;
- la date d’achat;
- la date d’installation;
- le type de bâtiment;
- les documents justificatifs demandés.
Nous privilégions toujours une validation basée sur les documents officiels plutôt qu’une estimation fondée sur le nom commercial de l’appareil.
Les erreurs à éviter avec un PTAC
Pour maintenir le rendement et prolonger la durée de vie de l’équipement, plusieurs erreurs doivent être évitées :
Bloquer la façade avec un meuble
La reprise d’air doit rester libre sur toute sa largeur.
Laisser les rideaux tomber sur la sortie d’air
Le tissu peut perturber la diffusion et provoquer une recirculation.
Régler simultanément la plinthe et le PTAC à des températures différentes
Les deux systèmes peuvent fonctionner inutilement l’un contre l’autre.
Négliger le filtre
Une couche de poussière suffit à réduire sensiblement le débit d’air.
Ignorer une fuite d’eau
Une condensation anormale doit être corrigée avant qu’elle n’endommage le plancher ou le mur.
Remplacer l’appareil uniquement selon ses dimensions
La capacité, la tension, le manchon, la grille extérieure et le circuit doivent aussi être compatibles.
Enfermer complètement le cabinet
L’habillage doit conserver les ouvertures, les accès techniques et les dégagements requis.
Pourquoi cette installation est adaptée au bâtiment
Le projet de Roxton montre qu’un PTAC Friedrich ZoneAire® Premier peut s’intégrer proprement dans une pièce existante lorsque chaque contrainte est considérée.
L’appareil occupe l’espace situé sous la fenêtre plutôt qu’un mur pouvant servir au mobilier. Sa grande grille frontale demeure accessible. La sortie supérieure diffuse l’air vers la pièce. Le caisson métallique crée une finition continue avec l’aménagement existant, tandis que le système reste à portée de main pour l’entretien.
Cette solution est particulièrement pertinente dans :
- les immeubles multilogements;
- les résidences;
- les hôtels et motels;
- les studios;
- les chambres autonomes;
- les bâtiments possédant déjà des manchons de PTAC;
- les espaces où un réseau central serait difficile à installer.
Chez AirGreen, nous réalisons ce type d’installation CVAC en considérant l’ensemble du projet : dimensions, charge thermique, structure, étanchéité, électricité, drainage, débit d’air, accessibilité et entretien.
Notre travail à Roxton reflète la même méthode appliquée à nos projets de PTAC, thermopompes et climatisation à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Une installation réussie ne consiste pas uniquement à faire fonctionner l’appareil le jour des travaux. Elle doit aussi faciliter son utilisation, son nettoyage et son remplacement éventuel tout en protégeant le bâtiment contre les infiltrations et la condensation.
