Une adaptation de tôlerie précise pour préserver le débit d’air dans un espace particulièrement contraignant
À Saint-Théodore-d’Acton, nous avons réalisé une installation de PTAC FRIEDRICH ZoneAire® Premier qui se distingue par une contrainte immédiatement visible : la sortie d’air supérieure de l’appareil se trouvait sous une longue structure longeant le mur. Installer le PTAC sans modifier la diffusion aurait dirigé une partie importante de l’air traité vers cette surface plutôt que vers la pièce.
La solution ne consistait donc pas simplement à insérer l’appareil dans une ouverture murale existante. Nous avons intégré un plénum de soufflage fabriqué sur mesure, positionné directement au-dessus du PTAC. Ce caisson métallique récupère l’air à la sortie de l’unité et le redirige vers une grille frontale dégagée.
Cette adaptation permet de projeter l’air dans la pièce tout en conservant l’appareil à son emplacement d’origine, près du plancher. Elle évite également une transformation beaucoup plus invasive du mur, du mobilier intégré et des installations situées autour du système.

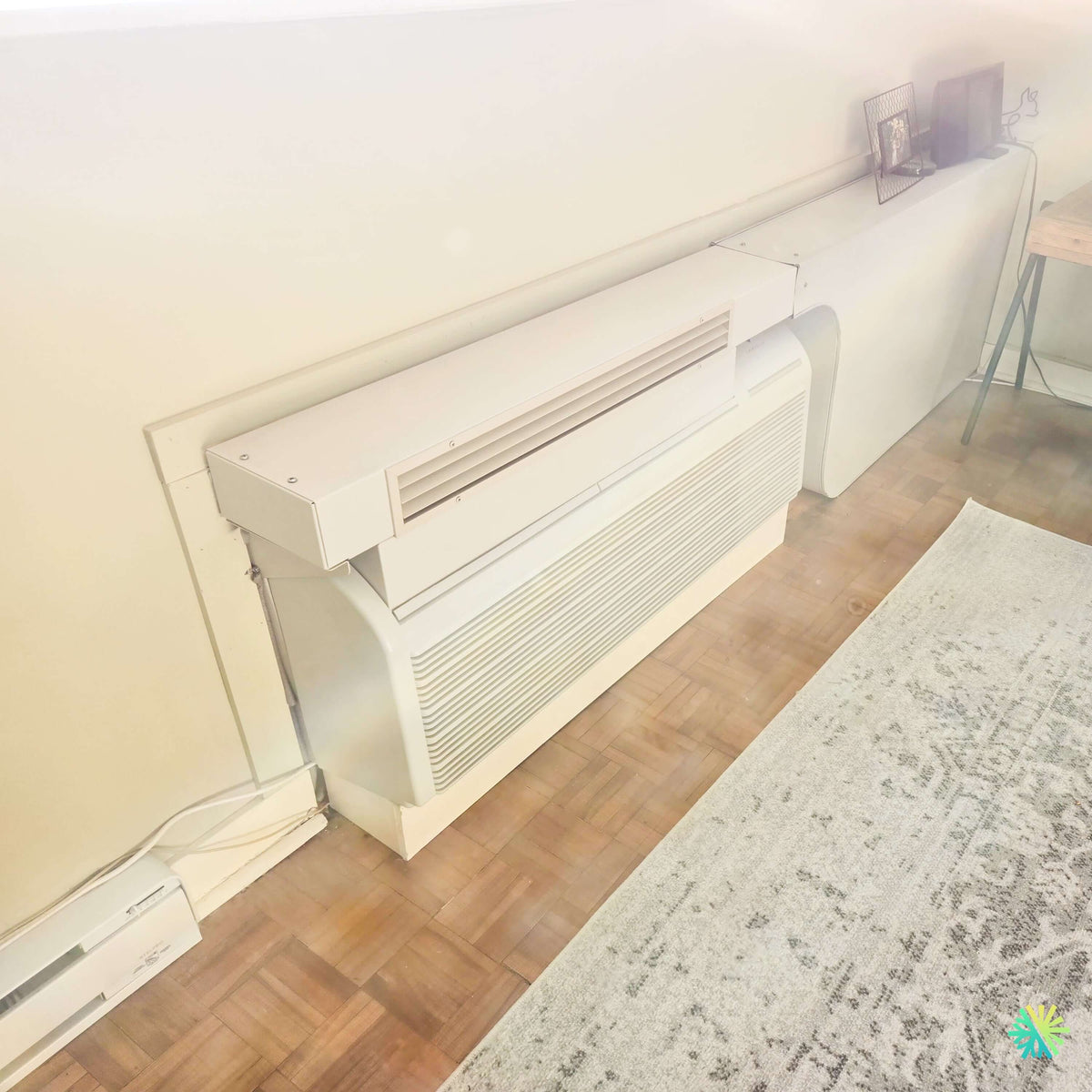

La photographie montre plusieurs particularités importantes de ce chantier :
- un appareil installé à faible hauteur sur une base existante;
- un plancher de parquet qui devait être protégé contre le condensat;
- un long habillage blanc situé derrière et à droite du PTAC;
- une plinthe électrique à proximité;
- un espace de circulation limité par le tapis et le mobilier;
- un caisson de diffusion métallique fixé au-dessus de l’appareil;
- une grille horizontale orientant le soufflage vers le centre de la pièce.
Dans ce type de projet, quelques pouces peuvent déterminer si l’installation fonctionne correctement. Nous devons préserver le débit d’air, l’accès aux filtres, le retrait éventuel du châssis et la possibilité d’effectuer un entretien CVAC sans démonter toute la structure.
Pourquoi la sortie d’air d’origine ne pouvait pas être laissée telle quelle
Un PTAC aspire généralement l’air ambiant par sa grande grille frontale, puis rejette l’air climatisé ou chauffé par une ouverture située sur le dessus. Cette configuration fonctionne très bien lorsque la sortie supérieure est complètement dégagée.
À Saint-Théodore-d’Acton, la géométrie de la pièce compliquait cette circulation. La structure horizontale qui longeait le mur se trouvait directement dans la trajectoire naturelle du soufflage. Sans adaptation, plusieurs problèmes auraient pu apparaître :
- retour immédiat de l’air traité vers la reprise frontale;
- accumulation de chaleur autour de l’appareil;
- refroidissement ou chauffage inégal de la pièce;
- augmentation du bruit d’air;
- fonctionnement prolongé du compresseur;
- lecture imprécise de la température autour du PTAC;
- inconfort dans les zones éloignées de l’unité.
Nous avons donc conçu le caisson pour prolonger la sortie d’air et déplacer le point de diffusion vers l’avant. La grille visible sur la façade du plénum possède des ailettes horizontales qui favorisent une distribution plus régulière dans la pièce.
Un plénum qui devait ajouter le moins de résistance possible
Une adaptation de tôlerie ne doit pas simplement être esthétique. Sa forme intérieure doit limiter les changements brusques de direction et les étranglements.
Un conduit trop étroit aurait augmenté la pression statique ressentie par le ventilateur. Un angle trop fermé aurait créé de la turbulence et un sifflement perceptible. Un plénum mal aligné aurait laissé une partie de l’air s’échapper derrière le caisson.
Nous avons donc porté une attention particulière à plusieurs éléments :
- la largeur de la sortie du PTAC;
- la hauteur disponible sous la structure existante;
- la surface libre de la grille de diffusion;
- la continuité entre l’appareil et le plénum;
- l’étanchéité des jonctions métalliques;
- la possibilité de retirer le panneau avant;
- la stabilité mécanique du caisson.
Le résultat visible sur la photo est un ensemble compact qui suit la ligne du mur. Le plénum ne descend pas devant la grande grille de reprise du PTAC et ne bloque pas l’accès principal à l’appareil.
FRIEDRICH ZoneAire Premier : une gamme disponible en plusieurs capacités
Le nom ZoneAire® Premier correspond à une famille de PTAC et non à une seule capacité. Selon la documentation actuelle de FRIEDRICH, cette gamme est offerte en versions avec chauffage électrique et en versions thermopompes, avec des capacités nominales couvrant approximativement la catégorie de 7 000 à 15 000 BTU/h.
La plaque signalétique de l’appareil photographié n’est pas lisible. Nous ne pouvons donc pas attribuer honnêtement à cette installation une capacité exacte de 9 000, 12 000 ou 15 000 BTU/h. Le numéro complet doit être relevé directement sur l’étiquette du châssis.
Cette vérification permet de confirmer :
- la capacité réelle en climatisation;
- la présence d’une thermopompe ou d’un chauffage électrique seulement;
- le voltage;
- la puissance de l’élément chauffant;
- l’intensité du circuit;
- le type de réfrigérant;
- les performances énergétiques;
- la compatibilité avec le manchon existant.
Les repères techniques de la gamme actuelle
Dans la documentation actuelle des modèles ZoneAire Premier au R-32, les capacités de climatisation publiées varient approximativement de 7 200 à 14 800 BTU/h, selon le modèle et le voltage. Les valeurs EER indiquées se situent entre environ 10,4 et 13,3. Pour les versions thermopompes, les capacités de chauffage publiées vont approximativement de 5 800 à 13 800 BTU/h, avec des COP pouvant atteindre environ 3,6 sur certaines petites capacités.
Ces chiffres servent à comprendre l’étendue de la gamme, mais ils ne doivent pas être appliqués automatiquement à l’unité de Saint-Théodore-d’Acton. La conception extérieure d’un produit peut rester semblable pendant plusieurs générations, alors que le réfrigérant, les commandes et le rendement changent.
La gamme actuelle comprend notamment des modèles électriques identifiés par le préfixe PDE et des modèles thermopompes identifiés par le préfixe PDH. La documentation du fabricant distingue aussi les versions de 208/230 volts et de 265 volts.
Un format standard qui n’élimine pas les vérifications
Les modèles actuels sont conçus autour d’un manchon de 42 pouces de largeur sur 16 pouces de hauteur, avec une profondeur publiée de 13 3/4 pouces pour le manchon. Avec la façade installée, la profondeur totale indiquée atteint environ 21 1/2 pouces.
Ce format largement utilisé facilite certains remplacements de PTAC, mais une dimension semblable ne garantit jamais une compatibilité complète.
Lors de notre inspection, nous devons aussi considérer :
- la profondeur réelle du mur;
- la condition du manchon;
- l’emplacement de la grille extérieure;
- la pente vers l’extérieur;
- les points de fixation;
- la ventilation du condenseur;
- le drainage du condensat;
- l’espace disponible derrière le panneau avant;
- la position de la prise électrique.
Dans ce projet, la présence du plénum ajoutait une contrainte supplémentaire. Le PTAC devait pouvoir entrer et sortir de son manchon sans que toute la finition murale soit détruite. Nous avons donc organisé l’adaptation de manière à préserver un accès mécanique raisonnable.
La grille de reprise frontale devait rester complètement dégagée
La grande section à lamelles située sur la façade inférieure constitue la principale zone de reprise d’air. Elle ne doit pas être obstruée par le tapis, un meuble ou un panneau décoratif.
Sur la photographie, le tapis s’arrête à une distance suffisante du PTAC. Ce détail est important, car un revêtement épais placé trop près pourrait gêner l’ouverture du panneau ou accumuler de la poussière devant les filtres.
Nous recommandons de conserver une zone libre devant l’appareil et d’éviter d’y placer :
- un canapé;
- un fauteuil;
- une table basse;
- des boîtes;
- des rideaux lourds;
- un panier;
- un meuble de rangement.
Le ventilateur doit pouvoir aspirer le volume d’air nécessaire avant de le faire passer sur l’échangeur. Une reprise obstruée entraîne souvent une baisse de capacité, une augmentation du bruit et un encrassement plus rapide des filtres.
Protection du parquet et gestion du condensat
Le plancher de bois visible sous le PTAC rendait la gestion de l’eau particulièrement importante. Une fuite lente peut rester discrète pendant plusieurs semaines avant de provoquer une décoloration, un gonflement du parquet ou une odeur d’humidité.
Nous vérifions notamment :
- l’inclinaison du manchon vers l’extérieur;
- l’état du fond métallique;
- l’absence de corrosion perforante;
- la libre circulation de l’eau;
- les jonctions autour de l’ouverture;
- l’étanchéité du mur extérieur;
- l’absence de condensation sur les surfaces froides.
Les ZoneAire Premier actuels utilisent un système de gestion du condensat qui peut projeter l’eau sur l’échangeur extérieur afin d’améliorer l’échange thermique, puis évacuer l’excédent. Le fabricant offre également des accessoires de drainage pour certaines configurations.
Une pente inversée ou un manchon déformé peut ramener cette eau vers l’intérieur. C’est pourquoi nous contrôlons la position du châssis avant la mise en service, même lorsque l’ouverture existe depuis plusieurs années.
Coordination avec la plinthe électrique et le câblage visible
Une plinthe électrique est visible près du sol, du côté gauche de l’installation. Sa proximité exigeait une organisation propre du câblage afin d’éviter qu’un fil soit placé contre une surface chauffante ou dans une zone où il pourrait être endommagé.
Un PTAC peut être équipé d’un élément chauffant électrique de plusieurs kilowatts. Dans la documentation actuelle de la gamme, FRIEDRICH prévoit différentes configurations de cordons et de circuits de 15, 20 ou 30 ampères, selon le voltage et la puissance de chauffage.
Avant tout raccordement, nous vérifions donc :
- la tension indiquée sur la plaque;
- la capacité du circuit;
- le disjoncteur;
- la configuration de la prise;
- l’état du cordon;
- la mise à la terre;
- la compatibilité entre le cordon et l’élément chauffant.
Il ne suffit pas que la fiche entre dans la prise. Une ancienne installation peut avoir été modifiée, et deux PTAC de dimensions identiques peuvent exiger des alimentations différentes.
Une mise en service adaptée au plénum sur mesure
Après l’installation, nous ne pouvions pas nous limiter à confirmer que l’appareil démarrait. Le fonctionnement devait être évalué avec le caisson de redirection en place.
Nous avons porté attention aux éléments suivants :
- débit d’air à la grille du plénum;
- absence de fuite entre le PTAC et le caisson;
- bruit aux jonctions métalliques;
- vibration du plénum;
- uniformité du soufflage;
- fonctionnement du ventilateur;
- réponse des commandes;
- production de froid;
- fonctionnement du chauffage, selon la version;
- drainage;
- stabilité du panneau frontal.
Nous avons aussi vérifié que le caisson ne créait pas de résonance. Une grande surface de tôle insuffisamment rigidifiée peut amplifier le bruit du ventilateur ou vibrer au démarrage du compresseur. Les fixations doivent maintenir le plénum sans transmettre inutilement les vibrations au mur.
Ce projet à Saint-Théodore-d’Acton montre pourquoi un PTAC exige une véritable expertise CVAC
Les principales erreurs à éviter avec une adaptation de soufflage
Fabriquer un caisson trop étroit
Réduire la section de passage peut donner une finition compacte, mais limiter fortement le débit d’air. Le ventilateur travaille alors dans des conditions différentes de celles prévues.
Diriger l’air vers la reprise
Lorsque la grille de soufflage se trouve trop près de la façade, l’air traité peut retourner immédiatement dans l’appareil. La température mesurée près du PTAC ne représente alors plus celle de la pièce.
Fixer définitivement le plénum au châssis
Le PTAC doit rester démontable pour le nettoyage, la réparation ou le remplacement. Une adaptation qui emprisonne l’appareil transforme chaque intervention en travail de démolition.
Négliger les vibrations
Le métal peut produire des bruits intermittents difficiles à reproduire lors d’une courte visite. Les raccords, supports et panneaux doivent être suffisamment rigides.
Bloquer le panneau de commande
Selon la version du ZoneAire Premier, les commandes peuvent être intégrées sur la partie supérieure de l’appareil. L’adaptation doit conserver leur accès ou prévoir un thermostat mural compatible.
Ignorer la chaleur de la plinthe voisine
Une source de chaleur trop proche peut influencer la lecture d’une sonde, abîmer un câble ou créer une zone de température artificiellement élevée.
Capacité en BTU : pourquoi la superficie ne suffit pas
La capacité doit être adaptée à la charge réelle de la pièce. Pour sélectionner un PTAC, nous considérons notamment :
- la superficie;
- la hauteur du plafond;
- le nombre et la dimension des fenêtres;
- l’orientation solaire;
- l’isolation;
- les infiltrations d’air;
- l’usage de la pièce;
- le nombre d’occupants;
- les appareils électriques présents;
- la température souhaitée;
- la présence d’un chauffage complémentaire.
Un appareil surdimensionné peut effectuer des cycles très courts et retirer moins efficacement l’humidité. Un modèle sous-dimensionné risque de fonctionner continuellement pendant les journées les plus chaudes sans atteindre la consigne.
Dans une installation avec plénum, nous devons aussi nous assurer que l’adaptation ne réduit pas la capacité réellement livrée dans la pièce.
Subvention LogisVert : le nom de la gamme ne suffit pas
Une version thermopompe du FRIEDRICH ZoneAire Premier ne doit pas être présentée automatiquement comme admissible à une aide financière. Hydro-Québec demande de rechercher l’équipement à partir du numéro de modèle ENERGY STAR ou du numéro AHRI, et précise que la liste officielle des thermopompes admissibles prévaut. La demande doit normalement être déposée dans les neuf mois suivant l’installation.
La bonification LogisVert pour les multilogements vise quant à elle des thermopompes murales de type climat froid lorsque toutes les conditions sont respectées. Un PTAC ne doit donc pas être confondu avec un climatiseur mural bibloc admissible à cette bonification particulière.
Avant d’indiquer un montant, nous devons disposer de plusieurs renseignements :
- numéro complet du modèle;
- numéro AHRI, lorsqu’il existe;
- date d’installation;
- catégorie du bâtiment;
- certification applicable;
- liste LogisVert correspondant à la date des travaux.
Cette vérification évite de baser une décision d’achat sur une subvention incertaine.
Entretien recommandé pour cette configuration
Le plénum sur mesure ne remplace pas l’entretien normal de l’appareil. Il ajoute même une zone qui doit être inspectée afin de s’assurer qu’aucune poussière importante ne s’accumule dans la transition.
Nous recommandons :
- d’inspecter les filtres chaque mois en période d’utilisation intensive;
- de nettoyer la grille de reprise;
- de dépoussiérer la grille du plénum;
- de surveiller tout nouveau bruit métallique;
- de garder le tapis et les meubles à distance;
- de vérifier l’absence d’eau sur le parquet;
- de ne pas déposer de liquide sur le caisson;
- de faire inspecter le manchon et la grille extérieure périodiquement.
La documentation actuelle de FRIEDRICH indique que les ZoneAire Premier possèdent des filtres lavables accessibles par l’avant et des fonctions de diagnostic sur les modèles à commandes numériques.
Un résultat adapté au bâtiment plutôt qu’une installation standard forcée
Cette installation à Saint-Théodore-d’Acton illustre notre manière d’aborder les projets moins conventionnels. L’espace existant, la structure horizontale, la plinthe électrique, le parquet et le mobilier imposaient une solution adaptée à la pièce.
Le PTAC FRIEDRICH ZoneAire® Premier a été intégré avec un plénum de soufflage qui remplit trois fonctions essentielles :
- récupérer l’air à la sortie supérieure de l’appareil;
- contourner l’obstruction créée par la structure existante;
- projeter l’air traité vers l’espace occupé.
Cette adaptation permet de conserver une solution compacte sans réseau de conduits central, tout en améliorant la diffusion dans la pièce. Elle démontre aussi l’importance de combiner les compétences en climatisation, chauffage, électricité, étanchéité et tôlerie lors d’une installation de PTAC.
