Une installation de PTAC où chaque centimètre disponible devait être utilisé avec précision
L’installation d’un PTAC GENERAL ELECTRIC Zoneline à Saint-Robert présentée ici illustre parfaitement l’intérêt d’un appareil autonome lorsque l’espace disponible, la configuration du mur extérieur et l’aménagement intérieur limitent les possibilités d’un système CVAC traditionnel.

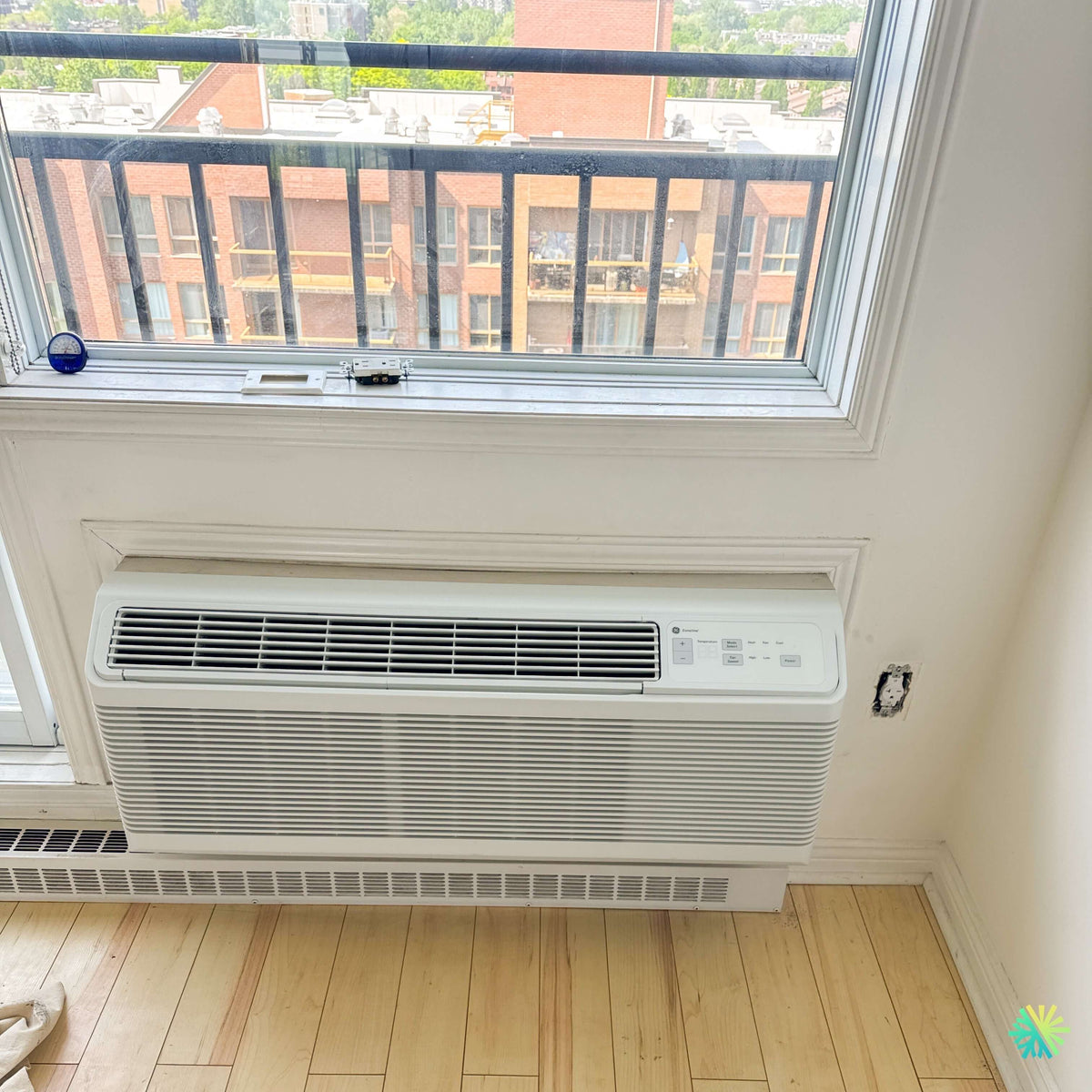

Dans cette pièce lumineuse, la grande fenêtre occupe presque toute la largeur du mur extérieur. L’espace restant sous le cadrage devait donc être exploité avec méthode afin d’intégrer un appareil capable de climatiser et, selon la version installée, de contribuer au chauffage du logement, sans ajouter d’unité murale en hauteur ni d’équipement extérieur apparent sur un balcon.
Nous avons installé le PTAC GENERAL ELECTRIC Zoneline directement sous la fenêtre, dans une ouverture traversant le mur. L’appareil forme ainsi une solution compacte réunissant ses principaux composants dans un seul cabinet. Contrairement à une thermopompe murale bibloc, ce type d’équipement ne nécessite pas de conduites frigorifiques reliant une unité intérieure à un compresseur extérieur séparé.
Pourquoi un PTAC était adapté à cette configuration de Saint-Robert
Un PTAC, ou climatiseur terminal monobloc, est fréquemment utilisé dans les hôtels, les résidences, les copropriétés, les logements locatifs, les bureaux et certaines pièces dont le mur extérieur est facilement accessible. Il peut également représenter une excellente option lors du remplacement d’un appareil déjà installé dans une ouverture existante.
Dans ce projet, plusieurs éléments visibles ont influencé notre approche :
- la présence d’une grande fenêtre directement au-dessus de l’appareil;
- une largeur de mur limitée entre le cadrage et le coin de la pièce;
- un espace restreint entre le plancher et le dessous de la fenêtre;
- une grille ou un élément de chauffage linéaire situé sous le PTAC;
- la nécessité de préserver l’accès aux commandes placées sur la droite de l’appareil;
- l’importance de maintenir une circulation d’air libre devant les deux grandes grilles du cabinet.
La façade du GE Zoneline reste entièrement accessible. La partie supérieure assure la diffusion de l’air conditionné dans la pièce, tandis que la grande grille inférieure permet à l’appareil d’aspirer l’air ambiant. Cette configuration exige un dégagement adéquat devant l’unité : un meuble, un rideau épais ou une structure décorative placée trop près pourrait réduire le débit d’air et diminuer les performances.
Un appareil monobloc intégré à l’enveloppe du bâtiment
Le principal avantage d’un PTAC GENERAL ELECTRIC Zoneline est sa conception tout-en-un. L’appareil traverse le mur à l’aide d’un manchon, souvent appelé gaine murale ou wall sleeve. La partie intérieure distribue l’air dans la pièce, tandis que la partie extérieure rejette la chaleur en mode climatisation et échange l’énergie avec l’air extérieur lorsque l’équipement comprend une fonction de thermopompe.
Cette conception évite plusieurs travaux associés à une installation de climatiseur mural :
- aucune paire de tuyaux de réfrigérant à faire circuler sur la façade;
- aucune unité extérieure distincte à déposer sur une dalle, un support mural ou un balcon;
- aucun cache-tuyaux extérieur sur plusieurs mètres;
- aucun drain apparent traversant plusieurs sections de mur;
- aucune communication frigorifique entre deux appareils séparés.
L’installation demeure néanmoins technique. Un PTAC ne doit pas simplement être glissé dans une ouverture approximative. Le manchon doit être compatible avec le cabinet, correctement fixé, adéquatement supporté et installé avec l’inclinaison prévue par le fabricant.
La gestion de l’eau de condensation : un détail déterminant
En climatisation, l’humidité contenue dans l’air intérieur se condense sur l’évaporateur. Cette eau doit être gérée sans s’infiltrer dans le mur ni revenir vers la pièce.
Lors de nos installations CVAC, nous accordons une attention particulière aux éléments suivants :
-
L’inclinaison du manchon vers l’extérieur
Une pente conforme aux exigences du fabricant facilite l’évacuation de l’eau et protège les matériaux intérieurs. -
L’étanchéité autour de l’ouverture
Les joints doivent limiter les infiltrations d’eau, d’air froid, d’air chaud, de poussière et d’insectes. -
L’état du mur et de l’appui
Le poids du PTAC ne doit pas reposer sur une finition fragile ou sur un cadrage inadéquat. -
La compatibilité de la grille extérieure
Une grille mal adaptée peut nuire au débit d’air du condenseur, augmenter le bruit et réduire le rendement. -
L’absence d’obstruction extérieure
Le rejet d’air ne doit pas être bloqué par une rambarde, un panneau, une accumulation de feuilles ou un élément architectural.
Dans un bâtiment à plusieurs étages, comme la configuration visible sur cette installation, l’étanchéité extérieure revêt une importance supplémentaire. Une infiltration autour du manchon peut endommager les finis, créer des courants d’air ou entraîner une dégradation progressive de la structure murale.
Une intégration propre sous le cadrage existant
L’appareil a été positionné de manière à suivre la géométrie du mur et à conserver une apparence cohérente avec les moulures de la fenêtre. L’espace entre le PTAC et le cadrage supérieur est limité, ce qui exigeait une prise de mesures rigoureuse avant la mise en place.
Une erreur de quelques centimètres aurait pu provoquer plusieurs problèmes :
- impossibilité d’insérer correctement le cabinet;
- obstruction de la sortie d’air;
- difficulté à retirer le panneau avant pour l’entretien;
- contact entre l’appareil et la moulure;
- transmission accrue de vibrations au cadrage;
- finition intérieure irrégulière autour du manchon.
Nous vérifions donc la largeur, la hauteur, la profondeur et le niveau de l’ouverture avant d’installer un appareil de remplacement. Même lorsque deux PTAC semblent avoir les mêmes dimensions générales, la position des attaches, la profondeur du cabinet, la grille extérieure et les exigences électriques peuvent varier.
Des commandes facilement accessibles
Le panneau de commande du GENERAL ELECTRIC Zoneline est situé sur la partie supérieure droite de l’appareil. Cette disposition permet à l’occupant de modifier la température, le mode de fonctionnement et la ventilation sans avoir à déplacer un panneau ou à accéder à une commande cachée derrière une grille.
Selon la version précise du Zoneline, les fonctions peuvent inclure :
- réglage de la température;
- sélection du chauffage ou de la climatisation;
- réglage de la vitesse du ventilateur;
- fonctionnement continu ou automatique du ventilateur;
- commande locale ou connexion à un thermostat compatible;
- paramètres de gestion énergétique destinés aux immeubles locatifs ou hôteliers.
La photo permet d’identifier la gamme Zoneline, mais pas le numéro complet du modèle ni sa capacité nominale. Nous évitons toujours d’attribuer arbitrairement une capacité de 9 000, 12 000 ou 15 000 BTU à un appareil uniquement en fonction de son apparence. La bonne capacité doit être confirmée sur la plaque signalétique et comparée aux besoins réels de la pièce.
Le dimensionnement ne doit pas être basé seulement sur la superficie
Pour choisir un PTAC, la superficie constitue seulement un point de départ. Dans une pièce munie d’une grande surface vitrée, comme celle de cette installation à Saint-Robert, les gains solaires peuvent avoir une influence importante sur la charge de climatisation.
Nous tenons notamment compte de :
- l’orientation de la fenêtre;
- la qualité du vitrage;
- l’exposition directe au soleil;
- l’étage du logement;
- l’isolation du mur;
- la hauteur du plafond;
- le nombre d’occupants;
- les appareils électriques présents;
- l’étanchéité de l’enveloppe;
- les besoins de chauffage hivernal;
- la présence d’un système de chauffage complémentaire.
Un appareil surdimensionné peut refroidir rapidement sans fonctionner assez longtemps pour retirer efficacement l’humidité. Il risque alors de provoquer des variations de température, une sensation d’air humide et des cycles fréquents. Un appareil sous-dimensionné peut fonctionner presque continuellement pendant les journées chaudes sans atteindre la température demandée.
La vérification de l’alimentation électrique
À droite du PTAC, nous observons une ouverture électrique murale dont la finition n’est pas encore complétée au moment de la prise de la photo. Cet élément rappelle qu’un appareil de ce type doit être raccordé à une alimentation compatible avec ses exigences précises.
Les PTAC Zoneline peuvent exister dans différentes configurations électriques. La tension, l’intensité, le type de fiche, le disjoncteur et la puissance du chauffage électrique varient selon le numéro de modèle. Il est donc essentiel de vérifier :
- la tension nominale de l’appareil;
- l’intensité minimale du circuit;
- le calibre des conducteurs;
- la capacité du disjoncteur;
- le type de prise ou de raccordement;
- la présence d’un circuit dédié;
- la conformité du dispositif de protection;
- la compatibilité avec l’élément chauffant intégré.
Brancher un PTAC sur une prise choisie uniquement parce que la fiche semble compatible peut entraîner des déclenchements du disjoncteur, une surchauffe du câblage ou un fonctionnement incomplet du chauffage.
Lorsque des travaux électriques sont requis, ils doivent être coordonnés avec un entrepreneur qualifié afin que l’installation respecte les exigences applicables au Québec.
Le chauffage existant sous l’appareil
La longue grille visible sous le Zoneline peut correspondre à un élément de chauffage existant, à une enveloppe de convecteur ou à une composante intégrée à l’aménagement. La présence d’une source de chauffage près d’un PTAC doit être examinée avant la mise en service.
Deux systèmes qui fonctionnent simultanément sans stratégie de contrôle peuvent :
- augmenter inutilement la consommation électrique;
- créer des écarts de température dans la pièce;
- nuire à la lecture de température du PTAC;
- provoquer des cycles trop courts;
- chauffer directement l’air aspiré par l’appareil.
Nous vérifions donc le rôle de chaque équipement et expliquons au propriétaire ou au gestionnaire comment coordonner les réglages. Dans certains logements, le chauffage électrique existant demeure une source d’appoint. Dans d’autres, le PTAC devient le principal appareil de confort pour la pièce.
Ce que cette installation GENERAL ELECTRIC Zoneline révèle sur un remplacement de PTAC réussi
Le manchon existant doit être inspecté avant de conserver quoi que ce soit
Lors du remplacement d’un ancien PTAC, il peut sembler économique de conserver automatiquement le manchon mural et la grille extérieure. Cette décision doit toutefois être basée sur une inspection réelle.
Nous examinons notamment :
- la présence de corrosion;
- les déformations du métal;
- l’état des joints;
- l’inclinaison du manchon;
- la stabilité des supports;
- les dimensions intérieures;
- la profondeur du mur;
- la compatibilité avec le nouveau Zoneline;
- l’état de la grille extérieure;
- les traces d’eau ou de moisissure.
Un manchon trop court ou trop long peut affecter le fonctionnement du ventilateur extérieur. Une grille incompatible peut augmenter la pression statique du condenseur et réduire sa capacité à évacuer la chaleur. Un manchon rouillé peut également laisser passer l’eau vers les matériaux du mur.
Les erreurs fréquentes à éviter avec un PTAC
Choisir l’appareil uniquement selon ses dimensions
Deux unités de même largeur peuvent avoir des capacités, des tensions et des fonctions très différentes. Les dimensions ne remplacent jamais la vérification du modèle.
Bloquer la façade avec des meubles ou des rideaux
La grande grille inférieure doit pouvoir aspirer librement l’air de la pièce. La sortie supérieure ne doit pas souffler directement derrière un rideau.
Négliger l’isolation autour du manchon
Une ouverture mal isolée peut créer un courant d’air permanent autour du cabinet, particulièrement pendant l’hiver québécois.
Installer l’appareil sans pente adéquate
Une mauvaise inclinaison peut entraîner une accumulation d’eau, des bruits de projection, des odeurs ou une infiltration intérieure.
Omettre le nettoyage des filtres
Un filtre obstrué réduit le débit d’air, augmente la durée des cycles et peut entraîner le gel de l’évaporateur.
Promettre une subvention sans numéro de modèle
L’admissibilité aux aides financières dépend du programme en vigueur, du type d’équipement et de références techniques précises. Un PTAC ne doit pas être présenté automatiquement comme admissible aux subventions destinées aux thermopompes murales ou centrales. Nous vérifions toujours le modèle complet avant de confirmer une aide financière.
L’entretien recommandé après l’installation
Pour conserver un fonctionnement stable, l’entretien du GENERAL ELECTRIC Zoneline doit comprendre plusieurs opérations simples et périodiques.
Le propriétaire ou l’occupant peut généralement :
- nettoyer ou remplacer les filtres selon les recommandations du fabricant;
- garder les grilles intérieures libres;
- retirer la poussière accumulée sur la façade;
- surveiller les bruits inhabituels;
- vérifier que l’eau ne revient pas vers l’intérieur;
- éviter de couvrir l’appareil pendant son fonctionnement.
Un entretien CVAC professionnel permet d’aller plus loin en inspectant l’évaporateur, le condenseur, le ventilateur, le bac de drainage, les composants électriques, les joints du manchon et les paramètres de fonctionnement.
Dans un environnement urbain ou dans un immeuble comportant plusieurs unités, la poussière, les fibres textiles et les débris extérieurs peuvent s’accumuler plus rapidement. Un nettoyage préventif aide à maintenir le débit d’air et à limiter les odeurs lorsque l’appareil redémarre après une longue période d’arrêt.
Une solution pertinente pour les propriétaires et gestionnaires immobiliers
Les PTAC GENERAL ELECTRIC Zoneline sont particulièrement intéressants dans les bâtiments où chaque pièce ou logement doit disposer d’un contrôle autonome. Le remplacement d’une seule unité peut être effectué sans modifier tout le système CVAC de l’immeuble, à condition que l’ouverture, l’électricité et la grille extérieure soient compatibles.
Pour les gestionnaires immobiliers, cette conception offre plusieurs avantages pratiques :
- contrôle individuel de la température;
- entretien unité par unité;
- accès intérieur aux principaux composants;
- absence de conduites frigorifiques communes;
- remplacement ciblé lorsqu’un appareil arrive en fin de vie;
- gestion plus simple des espaces occupés séparément.
La sélection doit toutefois rester uniforme lorsqu’un bâtiment compte plusieurs appareils. Des modèles présentant des tensions, des manchons ou des commandes différentes compliquent l’entretien et la gestion des pièces de remplacement.
L’approche AirGreen pour une installation durable
Chez AirGreen, nous ne considérons pas un remplacement de PTAC comme une simple opération de retrait et d’insertion. Nous évaluons l’ensemble de l’installation :
- identification du modèle existant;
- lecture de la plaque signalétique;
- vérification des dimensions du manchon;
- inspection de la grille extérieure;
- analyse de l’alimentation électrique;
- validation de la capacité requise;
- examen de l’évacuation de la condensation;
- vérification des dégagements intérieurs;
- installation et stabilisation du cabinet;
- essais en climatisation, ventilation et chauffage, lorsque disponibles.
Cette méthode nous permet de réduire les risques de vibrations, d’infiltration d’air, de drainage inadéquat ou de rendement insuffisant.
L’installation réalisée à Saint-Robert présente une intégration sobre et fonctionnelle sous la fenêtre. Le PTAC demeure accessible, les commandes sont dégagées et la façade s’aligne proprement avec l’espace disponible. Le résultat répond à l’objectif principal d’une installation de ce type : offrir un confort localisé sans encombrer les murs supérieurs ni ajouter un groupe extérieur distinct.
