Une intégration centrale sur mesure dans un espace mécanique étroit
À Rougemont, en Montérégie, nous avons réalisé l’installation d’une fournaise électrique CANAIR 4CDH dans une résidence équipée d’un réseau de conduits central. Ce projet illustre une réalité fréquente dans les maisons de la Rive-Sud et des municipalités environnantes : remplacer ou moderniser un appareil de chauffage ne consiste pas simplement à déposer une nouvelle unité au même endroit que l’ancienne. Il faut adapter la fournaise au bâtiment, au débit d’air requis, aux conduits existants et aux contraintes physiques de la salle mécanique.

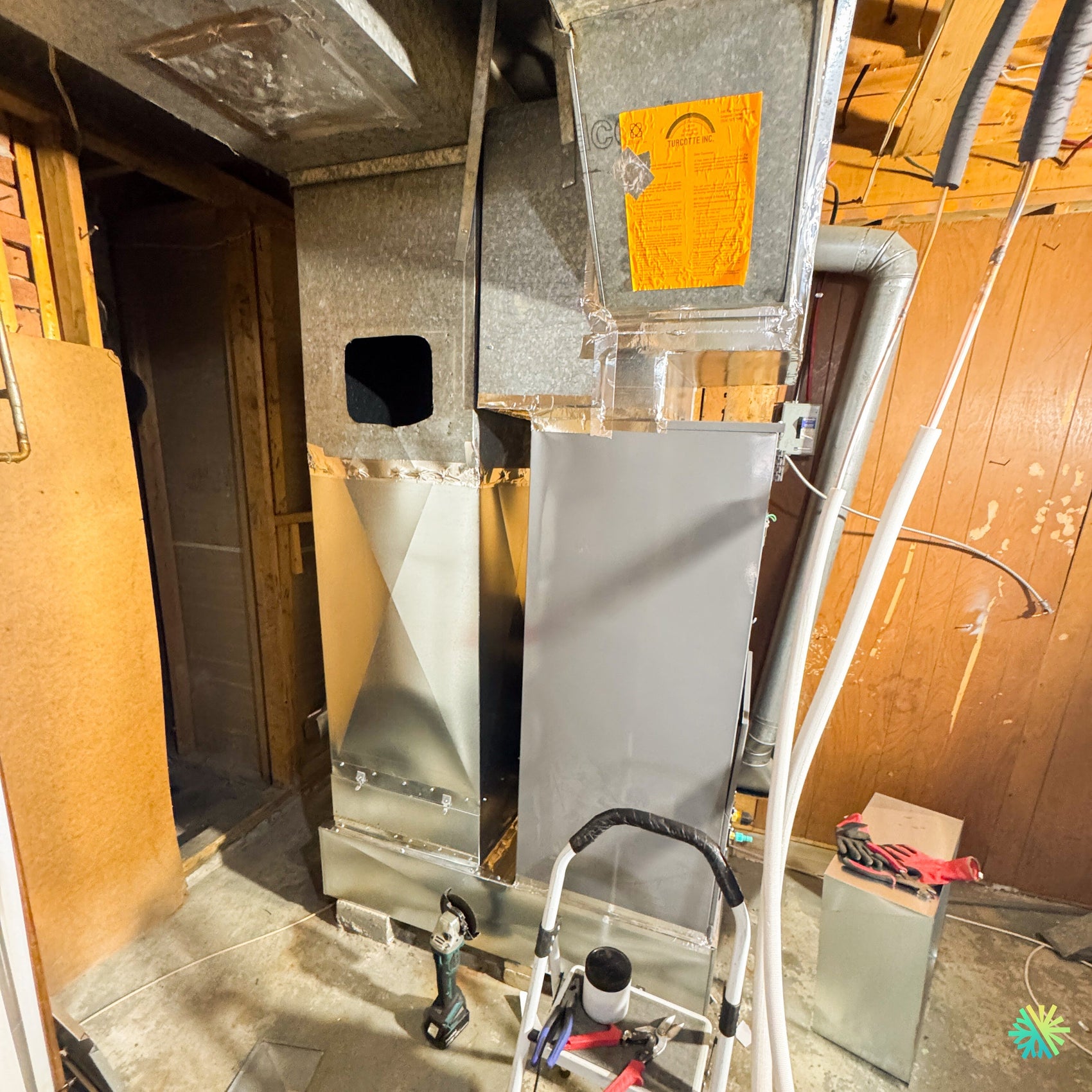

Sur la photo de l’installation, la nouvelle unité CANAIR est positionnée verticalement sous le plénum d’alimentation. Elle est entourée de plusieurs sections de conduits fabriquées et ajustées sur place. L’espace disponible est limité par la charpente, les conduits de ventilation, les composants électriques, la tuyauterie et les équipements déjà présents. Malgré cette configuration serrée, notre équipe devait conserver une installation accessible, stable et correctement raccordée.
Le résultat est une installation CVAC centrale compacte qui utilise le réseau de conduits existant tout en améliorant la qualité de l’assemblage entre la fournaise, le retour d’air et la distribution d’air traité.
Pourquoi choisir une fournaise électrique centrale à Rougemont?
Une fournaise électrique produit et distribue la chaleur au moyen d’un ventilateur central et d’éléments électriques. L’air de la maison est aspiré par les retours d’air, filtré, chauffé, puis redistribué dans les différentes pièces par les conduits.
Dans une maison déjà munie d’un système central, cette configuration comporte plusieurs avantages pratiques :
- une diffusion de la chaleur dans plusieurs pièces à partir d’un seul appareil;
- l’utilisation du réseau de conduits existant;
- la possibilité d’intégrer une thermopompe centrale ou un serpentin de climatisation;
- une gestion du confort à partir d’un thermostat central;
- l’absence de combustion sur place;
- une solution adaptée aux résidences chauffées à l’électricité au Québec.
Le choix d’une CANAIR 4CDH doit toutefois être confirmé en fonction du bâtiment. La capacité de l’appareil, la puissance des éléments électriques, le débit d’air et la configuration du ventilateur doivent correspondre aux besoins réels de la résidence. Une fournaise trop petite peut manquer de capacité pendant les périodes froides. Une unité trop grande peut provoquer des cycles courts, une température moins uniforme et une consommation inutilement élevée.
Chez AirGreen, nous ne considérons donc jamais le nom du modèle comme le seul critère de sélection. Nous examinons également les dimensions de la maison, l’isolation, les pertes de chaleur, le réseau de conduits, la capacité électrique et les autres appareils CVAC raccordés au système.
Une salle mécanique qui exigeait une planification précise
L’un des principaux défis de cette installation à Rougemont était l’espace restreint autour de l’appareil. La fournaise devait être placée entre des conduits existants, une structure de bois et différentes canalisations techniques.
Dans ce type de projet, quelques centimètres peuvent modifier toute la stratégie d’installation. Un appareil mal positionné peut rendre difficile :
- l’ouverture des panneaux de service;
- le remplacement du filtre;
- l’accès au ventilateur;
- l’inspection des connexions électriques;
- l’entretien du serpentin central;
- le nettoyage du drain de condensation;
- la réparation éventuelle des composants internes.
Nous avons donc établi la position de la fournaise avant de finaliser les raccordements de tôle. Cette séquence permet d’éviter une situation où les conduits seraient terminés, mais empêcheraient ensuite l’accès à une porte ou à un panneau.
La façade visible de la CANAIR demeure dégagée. Cette attention portée à l’accessibilité est importante, car une installation CVAC ne doit pas seulement fonctionner le jour de sa mise en marche. Elle doit aussi pouvoir être entretenue et réparée pendant toute sa durée de vie.
Fabrication des transitions de conduits sur mesure
La partie la plus visible de ce projet est le travail de ferblanterie réalisé autour de la nouvelle fournaise. Les dimensions d’une unité neuve correspondent rarement exactement à celles de l’ancien appareil ou des conduits déjà en place.
Nous avons donc préparé des transitions de conduits sur mesure pour raccorder la CANAIR 4CDH au réseau central de la maison.
Adaptation du côté alimentation
Au-dessus de l’appareil, le plénum d’alimentation devait rejoindre un conduit existant dont la forme et les dimensions différaient de la sortie de la nouvelle unité. Une transition mal conçue aurait pu créer une restriction importante, augmenter la pression statique et nuire au débit d’air.
La section fabriquée permet de guider l’air vers le conduit principal avec une transition progressive. L’objectif n’est pas seulement de fermer l’espace entre deux ouvertures. Il faut préserver une circulation d’air aussi régulière que possible.
Lorsque l’air traverse un changement de section trop brusque, il peut générer davantage de turbulence. Cela peut entraîner :
- un bruit de ventilation plus élevé;
- une distribution inégale entre les pièces;
- une sollicitation excessive du moteur du ventilateur;
- une baisse du rendement global;
- une température moins stable dans la maison.
La géométrie des conduits est donc directement liée au confort des occupants.
Reconfiguration du retour d’air
Le côté gauche de l’installation montre également une section de retour d’air ajustée à la configuration de la fournaise. Le retour d’air est aussi important que le conduit d’alimentation. Même un appareil performant ne peut pas fournir son débit nominal s’il ne reçoit pas suffisamment d’air.
Un retour sous-dimensionné ou trop restrictif peut occasionner un sifflement au filtre, une pression statique élevée et une réduction du débit d’air. Dans un système combinant chauffage et climatisation, un débit insuffisant peut également affecter le fonctionnement du serpentin.
Nous avons donc porté une attention particulière aux dimensions des ouvertures, à la continuité des conduits et à la solidité des raccords.
Étanchéité des joints et finition de l’assemblage
Les jonctions visibles autour du plénum supérieur ont été scellées avec un ruban métallique adapté aux conduits. Cette finition limite les fuites d’air dans la salle mécanique et contribue à diriger l’air traité vers les pièces de la résidence.
Une fuite située immédiatement au-dessus de la fournaise peut sembler mineure, mais elle se trouve dans une zone où la pression est souvent relativement élevée. Une partie de l’air chauffé ou refroidi pourrait alors être perdue avant même d’entrer dans le conduit principal.
L’étanchéité des raccordements apporte plusieurs bénéfices :
- une meilleure livraison de l’air dans les pièces;
- une réduction des pertes dans l’espace mécanique;
- un fonctionnement plus prévisible du système;
- une diminution des vibrations entre certaines sections de tôle;
- une finition plus propre et plus durable.
Le scellement ne remplace toutefois pas une fixation mécanique adéquate. Les pièces de tôle doivent d’abord être correctement assemblées et supportées. Le ruban métallique sert ensuite à améliorer l’étanchéité des joints.
Intégration avec les composants centraux existants
La photographie montre également des conduites isolées et une tuyauterie de drainage à proximité de l’appareil. Ces éléments sont typiques d’une installation centrale pouvant inclure un serpentin de climatisation ou de thermopompe.
La fournaise électrique CANAIR 4CDH peut alors jouer plusieurs rôles dans le système :
- distribuer l’air chauffé par les éléments électriques;
- faire circuler l’air à travers un serpentin central;
- assurer l’appoint électrique lorsqu’une thermopompe ne couvre pas toute la demande;
- distribuer l’air climatisé pendant l’été;
- maintenir un débit d’air adapté aux différents modes de fonctionnement.
L’intégration entre le ventilateur, le thermostat, les éléments électriques et les autres composants doit être soigneusement configurée. Le débit nécessaire en climatisation n’est pas toujours identique au débit demandé en chauffage. Une mauvaise programmation peut entraîner du bruit, un confort irrégulier ou un fonctionnement inadéquat du serpentin.
Nous vérifions donc les séquences de commande et le comportement du ventilateur dans chacun des modes disponibles.
Le rôle essentiel de l’alimentation électrique
Une fournaise électrique centrale représente une charge importante pour le panneau électrique. Avant l’installation, il faut confirmer :
- la tension d’alimentation;
- l’intensité requise;
- la capacité disponible dans le panneau;
- le calibre des conducteurs;
- la dimension des disjoncteurs;
- la puissance de l’ensemble de chauffage électrique;
- la conformité des dispositifs de protection.
Il ne faut jamais déterminer le disjoncteur uniquement à partir de la dimension physique de l’appareil. Deux fournaises de dimensions semblables peuvent être équipées d’éléments électriques de puissances très différentes.
Pour chaque projet à Rougemont, Montréal, Laval, Longueuil, sur la Rive-Nord ou sur la Rive-Sud, nous nous référons aux caractéristiques précises de l’équipement installé et aux exigences applicables au chantier. Lorsqu’une modification du panneau ou du câblage est nécessaire, elle doit être planifiée avant la mise en service.
Mise à niveau, support et vibrations
La base de la fournaise doit être stable et correctement alignée. Une unité inclinée ou mal supportée peut transmettre des vibrations aux conduits et rendre l’assemblage plus bruyant.
Dans cette installation, la CANAIR a été intégrée à une base métallique raccordée aux sections inférieures du réseau. L’alignement vertical facilite également le raccordement avec le plénum situé au-dessus.
Nous vérifions notamment :
- la stabilité de l’appareil;
- l’alignement avec les conduits;
- la fixation des panneaux;
- l’absence de contact problématique avec la charpente;
- le dégagement autour des accès de service;
- la tenue des conduits et des transitions.
Ces vérifications sont particulièrement importantes dans une pièce mécanique où plusieurs conduits rigides se croisent. Une vibration modérée à l’appareil peut devenir beaucoup plus perceptible lorsqu’elle se transmet à une longue section de tôle.
Les contrôles qui font la différence après l’installation
Une fournaise installée et raccordée n’est pas nécessairement prête à être utilisée. La mise en service permet de vérifier que l’ensemble du système fonctionne comme prévu dans les conditions réelles de la maison.
Vérification du débit d’air
Le débit d’air doit être suffisant pour transporter la chaleur sans provoquer une température excessive dans la fournaise. Nous observons le comportement du ventilateur, la pression dans les conduits et la distribution de l’air aux registres.
Un filtre trop restrictif, un retour d’air insuffisant ou plusieurs registres fermés peuvent réduire le débit. Il est donc important de considérer l’ensemble du réseau, et non seulement l’appareil neuf.
Contrôle de la hausse de température
Pendant le fonctionnement en chauffage, nous pouvons comparer la température de l’air au retour et celle de l’air à l’alimentation. Cette différence aide à déterminer si le débit et la puissance de chauffage sont cohérents.
Une hausse de température anormalement élevée peut indiquer un manque d’air. Une hausse trop faible peut signaler une configuration inadéquate, un problème de commande ou des éléments de chauffage qui ne s’activent pas correctement.
Essai des séquences électriques
Selon la configuration, les éléments de chauffage peuvent être activés par étapes plutôt que tous simultanément. Cette stratégie réduit les appels de puissance brusques et permet d’adapter la production de chaleur à la demande.
Nous vérifions que :
- le thermostat transmet les bonnes commandes;
- le ventilateur démarre au moment prévu;
- les étapes de chauffage s’activent correctement;
- le système s’arrête normalement;
- les dispositifs de sécurité fonctionnent;
- aucun bruit électrique ou mécanique inhabituel n’est présent.
Inspection du drainage
Lorsqu’un serpentin de climatisation ou de thermopompe est raccordé au système, l’eau produite en été doit être évacuée de façon fiable. La conduite de drainage doit présenter une pente appropriée, être solidement fixée et demeurer accessible pour l’entretien.
Un drain mal installé peut causer des débordements, des dommages au plancher ou une accumulation d’humidité près de la fournaise. Dans une salle mécanique finie ou située près d’une structure en bois, cette vérification est particulièrement importante.
Les erreurs à éviter lors du remplacement d’une fournaise centrale
Plusieurs problèmes observés sur d’anciennes installations peuvent être évités avec une planification adéquate.
Conserver des transitions trop restrictives
Réutiliser automatiquement toutes les anciennes sections de conduit peut accélérer le travail, mais cela peut aussi limiter le débit de la nouvelle fournaise. Les dimensions doivent être réévaluées en fonction de l’appareil installé.
Bloquer les panneaux de service
Un conduit, un drain ou un câble placé devant une porte d’accès peut compliquer considérablement une future réparation. L’accessibilité doit être prévue dès le positionnement de l’unité.
Négliger le retour d’air
Augmenter la capacité de chauffage sans vérifier le retour peut créer un déséquilibre. Le ventilateur doit pouvoir aspirer le volume d’air nécessaire sans restriction excessive.
Choisir un filtre uniquement selon son niveau de filtration
Un filtre très dense peut sembler préférable, mais il doit être compatible avec la surface filtrante et le débit du système. Un filtre trop restrictif peut réduire la performance de la fournaise.
Ignorer la capacité du panneau électrique
Le remplacement d’un ancien système par une fournaise électrique plus importante peut nécessiter une alimentation différente. Cette question doit être validée avant l’installation, pas après l’arrivée de l’équipement.
Conseils d’entretien pour la CANAIR 4CDH
L’entretien régulier aide à maintenir un débit d’air stable et à réduire les risques de surchauffe ou de panne.
Nous recommandons notamment de :
- vérifier le filtre chaque mois pendant les périodes d’utilisation intensive;
- remplacer ou nettoyer le filtre selon son type;
- éviter de bloquer les grilles de retour avec des meubles;
- laisser plusieurs registres d’alimentation ouverts;
- surveiller les bruits nouveaux provenant du ventilateur;
- faire inspecter les connexions électriques et les composants internes périodiquement;
- nettoyer le drain de condensation lorsqu’un serpentin central est présent;
- planifier un entretien CVAC si le débit d’air diminue ou si certaines pièces deviennent difficiles à chauffer.
Un filtre propre est essentiel, mais il ne corrige pas un conduit trop petit ou une configuration de ventilateur inadéquate. Lorsqu’un problème persiste après le remplacement du filtre, une inspection professionnelle est préférable.
Une installation pensée pour la maison, pas seulement pour l’appareil
Ce projet de fournaise électrique CANAIR 4CDH à Rougemont démontre l’importance du travail réalisé autour de l’équipement. La fournaise représente le cœur du système, mais ses performances dépendent directement des conduits, du retour d’air, de l’alimentation électrique, des contrôles et de la qualité des raccordements.
Dans cette salle mécanique étroite, notre équipe a dû adapter plusieurs sections de tôle, conserver les accès de service et intégrer l’appareil au réseau déjà présent. Les transitions fabriquées sur mesure permettent d’utiliser efficacement l’espace disponible sans improviser des raccordements restrictifs.
Chez AirGreen, nous réalisons des projets de chauffage central, de thermopompe, de climatisation et de remplacement de fournaise à Montréal, Laval, Longueuil, Rougemont, sur la Rive-Nord et sur la Rive-Sud. Chaque installation est évaluée selon la réalité du bâtiment : dimensions des conduits, capacité électrique, emplacement mécanique, besoins de chauffage et possibilités d’intégration avec les équipements existants.
