Installation d’une Fujitsu (gamme R-32) thermopompe murale à Plateau-Mont-Royal

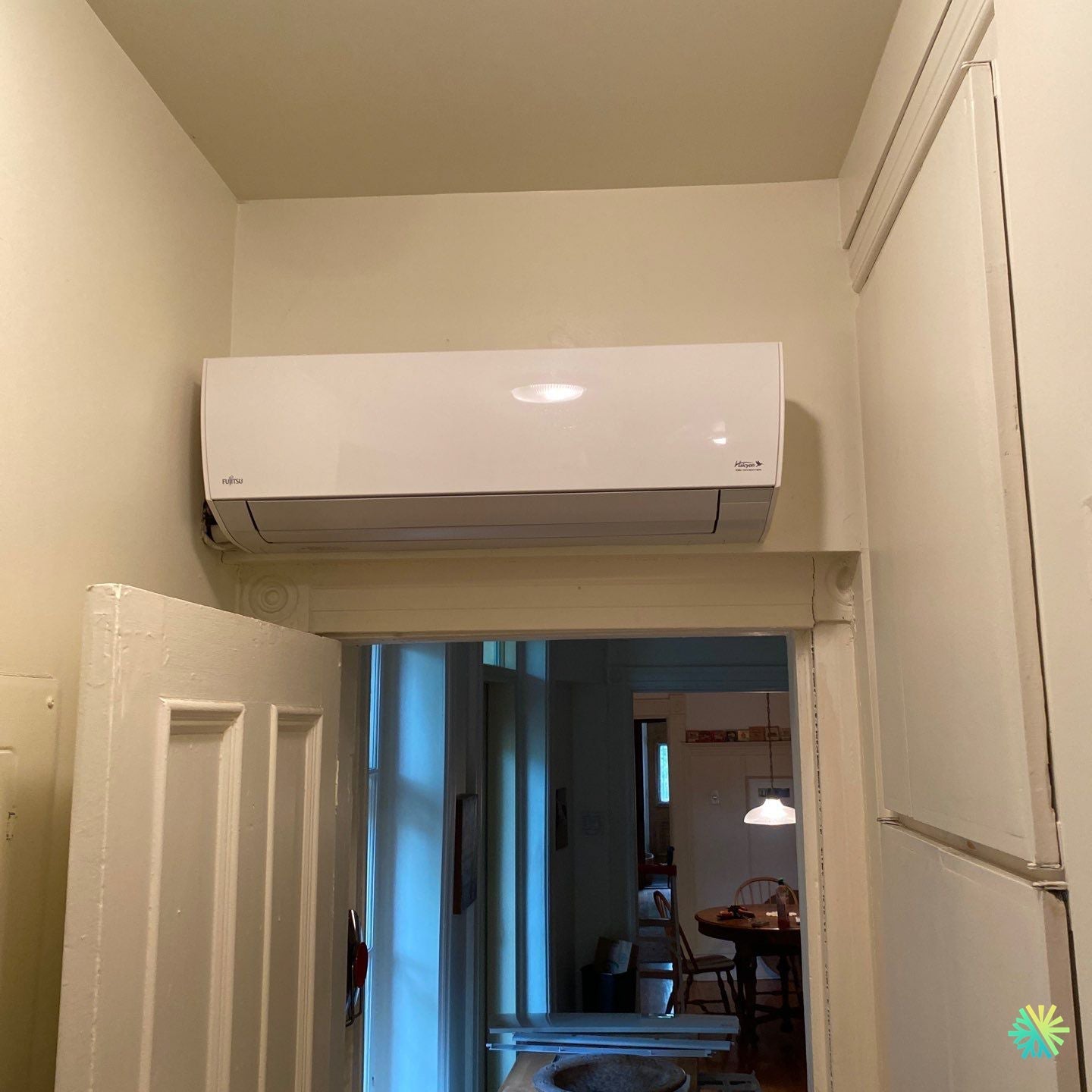

Confort quatre saisons dans un plex du Plateau : une tête Fujitsu placée au-dessus d’une embrasure de porte, posée proprement dans un passage étroit, avec gestion du condensat et finitions discrètes pour une installation CVAC durable et silencieuse.

Un contexte typiquement montréalais, des contraintes bien réelles

Dans ce plex du Plateau-Mont-Royal, les pièces en enfilade, les moulures d’époque et les embrasures hautes créent un charme indéniable… et un défi technique. La zone à traiter est un couloir central qui distribue salon et salle à manger. L’objectif du client : climatiser efficacement l’été, tempérer à l’intersaison, réduire l’humidité et garder un bruit minimal. La solution optimale consiste à positionner une thermopompe murale compacte au-dessus de la porte centrale afin d’alimenter les zones adjacentes par brassage naturel.

Pourquoi une Fujitsu R-32 ici

La dernière génération de murales Fujitsu au R-32 se distingue par :

• un compresseur inverter capable de moduler finement selon la charge réelle ;

• une acoustique intérieure très contenue (idéal pour un couloir réverbérant) ;

• un maintien de capacité à basse température extérieure, adapté au climat de Montréal ;

• un impact environnemental réduit par rapport au R-410A.

Le modèle exact dépend du dimensionnement (charges sensibles/latentes, surfaces connectées, orientation et infiltration). Sur ce chantier, l’étude thermique oriente vers une capacité intermédiaire pour alimenter la « colonne vertébrale » du logement sans surdimensionner.

Étude et préparation : calculs, repérages et logistique

Nous menons en amont :

• Calcul des déperditions pièce par pièce et analyse des apports solaires ;

• Repérage des chemins frigorifiques les plus courts vers la cour arrière ;

• Vérification du panneau électrique (présent à proximité du couloir), choix du calibre et du disjoncteur dédié ;

• Plan de gestion du condensat : du fait de l’embrasure centrale et de la distance à l’extérieur, nous retenons une pompe de condensats compacte intégrée, sécurisée par un détecteur de niveau ;

• Plan de protection des moulures et passages étroits (bâchage, rails antidérapants, aspirateur HEPA).

Pose de la tête intérieure : précision millimétrée dans une embrasure

• Gabarit fixé au laser pour respecter les dégagements supérieurs et latéraux ainsi que l’accessibilité des filtres ;

• Percement discret latéral (diamètre adapté aux liaisons, au câble et au drain) avec une légère pente vers l’extérieur pour éviter tout retour d’eau ;

• Passage du câble de communication et du circuit dédié, gainés et arrimés pour éviter les bruits parasites ;

• Mise en place de la pompe de condensats silencieuse, amorçage et test de purge.

Le positionnement au-dessus de la porte exploite l’effet Coandă : le soufflage longe le plafond, franchit l’embrasure et se répartit vers salon et salle à manger, ce qui uniformise la température sans courant d’air direct.

Liaisons frigorifiques et finitions : propres, droites, durables

• Cuivre réfrigération isolé haute densité, brasures sous azote, ébavurage et épreuve d’azote ;

• Tirage au vide profond avec contrôle au vacuomètre numérique (stabilisation < 500 microns) ;

• Cheminement extérieur dans un capping UV stable, teinte claire pour se fondre visuellement au crépi ;

• Rayons de courbure respectés afin de préserver l’intégrité de l’isolant ;

• Étanchéité du passe-cloison avec mastic ext. flexible et coupe-vapeur côté intérieur pour prévenir la condensation dans le gypse.

Unité extérieure : performance et voisinage préservés

L’unité extérieure est installée dans la cour arrière, sur équerres murales anti-vibratiles (ou dalle amortie selon la façade), avec :

• dégagements conformes pour l’aspiration et le soufflage ;

• interrupteur de service accessible pour l’entretien ;

• orientation limitant le souffle vers les voisins et la réverbération sur les garde-corps ;

• dégagement neige pour la saison froide et dégivrage optimal.

Mise en service : mesures et réglages, pas d’à-peu-près

1. Ouverture des vannes après tenue du vide confirmée ;

2. Mesure de surchauffe/sous-refroidissement, intensité, delta T reprise/ soufflage ;

3. Vérification des vibrations, fuite sonore et équilibrage du châssis ;

4. Paramétrage des volets : balayage horizontal en mode froid pour brasser les pièces en enfilade, angle réduit en mode chauffage pour favoriser le retour d’air par convection ;

5. Test de la pompe de condensats (cycle complet), contrôle des clapets anti-retour.

Résultat : un bruit perçu très faible dans le couloir, un confort homogène dans les pièces adjacentes et une esthétique respectueuse des moulures d’origine.

Dimensionnement : la clé pour un couloir « distributeur »

Nous refusons le « taille unique ». Le bon choix de BTU tient compte :

• de la longueur d’air à parcourir dans l’axe couloir-salon-salle à manger ;

• des portes habituellement ouvertes/fermées ;

• des apports internes (cuisine attenante, four, luminaires) ;

• de l’humidité en été sur le Plateau (charges latentes).

Selon ces facteurs, une seule tête bien positionnée suffit souvent. Lorsque nécessaire, nous prévoyons une seconde tête compacte pour la zone nuit ou une MultiZone si la géométrie l’exige.

Entretien CVAC : garder les performances au rendez-vous

• Filtres : aspiration douce et rinçage toutes les 4–8 semaines en été ;

• Batterie intérieure : nettoyage professionnel périodique pour supprimer biofilm et poussières fines ;

• Unité extérieure : dégagement des feuilles, vérification des ailettes, absence d’obstacle devant le soufflage ;

• Contrôle annuel : serrages, intensités, delta T, test de la pompe de condensats, mise à jour des réglages.

Un entretien régulier maintient la consommation basse et la qualité d’air intérieure élevée.

Conseils d’usage dans une enfilade à moulures

• Laisser le soufflage longer le plafond ; éviter d’orienter directement vers les personnes ;

• Dans un couloir, privilégier un balayage horizontal pour pousser l’air vers les pièces ouvertes ;

• Éviter de plaquer manteaux/objets sous l’aspiration ;

• Conserver un dégagement au-dessus de la tête pour prévenir le recyclage d’air chaud.

Subventions et accompagnement

Les thermopompes murales au R-32 à haut rendement peuvent être admissibles à des programmes d’efficacité énergétique au Québec. Nous validons l’admissibilité du modèle choisi (performances par temps froid, homologations) et prenons en charge le montage du dossier pour nos clients de Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

Sécurité, conformité et garanties

• Circuit dédié conforme au Code avec disjoncteur adapté ;

• Mise à la terre vérifiée, cheminement du câble de communication blindé selon les prescriptions constructeur ;

• Rapport de mise en service remis (mesures, numéros de série, photos techniques), condition essentielle des garanties fabricant.

Ce que cette installation apporte au quotidien

• Silence dans les pièces de vie ;

• Homogénéité de la température, sans zones mortes malgré la géométrie en enfilade ;

• Esthétique respectée : capping discret, percement unique, intégration soignée ;

• Sérénité grâce à la pompe de condensats testée et sécurisée.

Pourquoi nous confier votre projet au Plateau… et partout dans le Grand Montréal

Nous connaissons les spécificités des plex montréalais : murs anciens, accès par ruelles, contraintes de voisinage, balcons et escaliers extérieurs. Notre valeur : écouter l’usage réel, dimensionner avec rigueur, installer sans traces, entretenir avec méthode. Que vous soyez à Montréal, Laval, Longueuil, en Rive Nord ou en Rive Sud, nous livrons des installations thermopompe murale propres, performantes et prêtes pour les hivers québécois.
