Installation d’une Gree gamme R-32 thermopompe murale à Le Sud-Ouest

Une pose sur toit plat pensée pour la fiabilité : rails, protection de membrane et parcours étanche made by AirGreen

Contexte du projet

Dans un immeuble typique du Sud-Ouest de Montréal (toit plat gravillonné, parapets bas et équipements techniques visibles), les occupants souhaitaient climatiser et chauffer l’aire de vie principale sans perdre d’espace au sol ni altérer la façade en brique. Notre recommandation : une thermopompe murale Gree de dernière génération en R-32, avec condenseur installé en toiture sur rails afin d’assurer stabilité, silence et durabilité. Objectifs visés : confort quatre saisons, consommations maîtrisées, maintenance sécurisée et finition CVAC irréprochable.

Analyse du site : contraintes et opportunités d’un toit plat montréalais

• Membrane bitumineuse + gravier : nécessité de répartir les charges et de protéger l’étanchéité.

• Vent dominant surplombant la rue : importance des ancrages, des tampons anti-vibrations et de la hauteur libre autour de l’échangeur pour éviter tout recyclage d’air.

• Autres équipements (conduits d’extraction, garde-corps, évents) : imposent un positionnement précis et des distances minimales pour maintenir le débit d’air en mode chauffage comme en dégivrage.

• Accès technique : trappe/échelle permettant une maintenance sécuritaire sans déranger les occupants.

Cette lecture nous guide vers une implantation compacte sur châssis surélevé, légèrement en retrait des obstacles, avec cheminement protégé des liaisons jusqu’au pénétrant de toiture.

Équipement retenu et adéquation de la capacité

La gamme murale Gree en R-32 couvre des puissances 9 000 à 24 000 BTU (et plus selon séries). Nous dimensionnons l’unité après calculs de charge tenant compte de l’isolation, de l’ensoleillement, de la hauteur sous plafond et de l’ouverture des aires.
Pourquoi le R-32 ? Il permet des rendements saisonniers élevés, une charge moindre de réfrigérant à performance égale et s’intègre mieux aux exigences d’efficacité des programmes d’aide. Associée à une tête intérieure ultra-silencieuse, la solution couvre climatisation d’été et appoint de chauffage jusqu’aux basses températures du Grand Montréal.

Détails d’installation — ce qui fait la différence AirGreen

1) Structure et répartition de charge

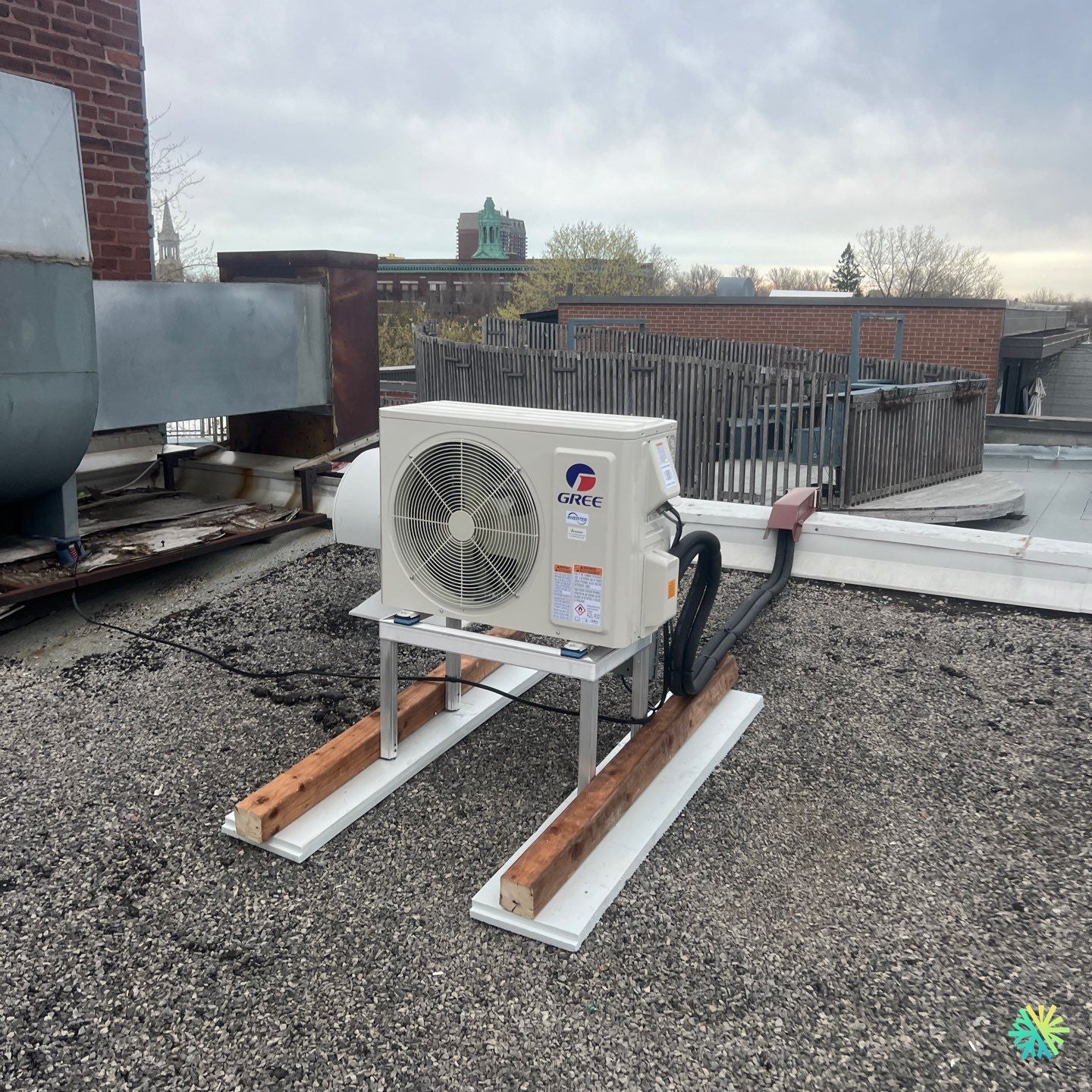

• Pose sur rails de toiture avec patins en polymère blancs sous lambourdes bois traitées : la charge est diffusée et la membrane est protégée du poinçonnement.

• Châssis galvanisé surélevé : l’unité est hors gravier et à l’abri des eaux de fonte ; l’espace sous l’appareil facilite l’écoulement du givre en hiver.

• Tampons anti-vibrations aux pieds du châssis : réduction des nuisances acoustiques et de la fatigue mécanique.

2) Positionnement et dégagements

• Dégagement frontal et latéral conformes aux recommandations Gree pour une prise d’air libre et des dégivrages efficaces.

• Éloignement des extractions cuisine/toilette visibles sur le toit pour éviter l’aspiration d’air vicié et la corrosion prématurée.

3) Parcours frigorifique et pénétration de toiture

• Les lignes en cuivre isolées UV et le câble d’alimentation cheminent dans un conduit technique noir jusqu’à un pénétrant courbé (chapeau rouge) assurant une étanchéité durable.

• À l’intérieur, la trajectoire vers la tête murale est courte et directe, limitant les coudes pour préserver le rendement et la charge de fluide.

• Calfeutrement pare-air/pare-vapeur soigné aux points de traversée pour éviter infiltrations et condensation.

4) Alimentation électrique et sécurité

• Boîtier de coupure (disconnect) à proximité de l’unité, circuit dédié au panneau, mise à la terre conforme.

• Cheminement étanche et mécaniquement protégé contre l’UV et l’abrasion.

5) Gestion des condensats et givre

• En mode clim, le drain gravitaire de la tête intérieure est prévu avec pente adéquate.

• En mode chauffage, l’eau de dégivrage s’écoule librement vers le gravier sans stagner près de la structure ; le positionnement surélevé évite la formation de banquises sous l’unité.

Mise en service : rigueur et traçabilité

Nos techniciens procèdent à :

1. Tirage au vide prolongé conformément aux seuils, contrôle de déshumidification du circuit.

2. Tests d’étanchéité et vérification des pressions.

3. Contrôles électriques (intensités, tension, protection).

4. Mesures de températures soufflées/aspirées, validation du sous-refroidissement et du surchauffe dans la plage nominale.

5. Paramétrage des modes, vitesse et orientation des volets pour une diffusion homogène.

6. Formation client : bonnes pratiques d’usage, nettoyage des filtres, repères pour l’entretien CVAC.

Résultats observés

• Silence remarquable sur toiture, aucun bourdonnement perceptible dans les pièces.

• Climatisation rapide lors des pics de chaleur ; chauffage stable et confortable quand la température chute.

• Esthétique technique : câblage et capping discrets, pénétration propre, rails alignés — une installation CVAC qui inspire confiance lors des inspections.

Pourquoi l’option toiture est gagnante ici

• Aucune emprise au sol ni en façade ; idéal pour les bâtiments en alignement de rue du Sud-Ouest.

• Moins de réverbération sonore vers les voisins.

• Maintenance facilitée : accès direct par la trappe, dégagement total autour du condenseur.

• Protection hivernale : unité surélevée, dégivrages efficaces et évacuation naturelle de l’eau.

Bonnes pratiques AirGreen pour les toits plats (Montréal, Laval, Longueuil, Rive Nord, Rive Sud)

• Utiliser des rails/patins certifiés pour répartir la charge et préserver la membrane.

• Prévoir une hauteur minimale sous le châssis (≥ 20–25 cm) pour l’écoulement du givre et l’accès service.

• Éviter les zones d’accumulation d’eau et conserver un passage vers les drains.

• Ancrer mécaniquement si requis par l’exposition au vent ; ajouter au besoin des déflecteurs (baffles) selon la série et l’emplacement.

• Minimiser la longueur et les coudes des liaisons frigorigènes ; protéger l’isolant contre l’UV.

• Poser un disconnect accessible et identifier le circuit au panneau.

• Documenter l’installation (photos d’ancrages, valeurs de vide, pressions), utile pour garanties et subventions.

Subventions et admissibilités

Les thermopompes murales en R-32 à haute efficacité peuvent être admissibles aux programmes d’aide lorsque la série sélectionnée atteint les SEER/SCOP/HSPF requis et une plage basse température (jusqu’à −25 °C/−30 °C selon modèle). Nous :

• validons la conformité de la série Gree choisie ;

• fournissons la traçabilité (fiche produit, photos, relevés) ;

• accompagnons le montage du dossier pour Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

Pièges à éviter sur toiture (retour d’expérience)

• Pieds posés directement sur la membrane : risque de ponçage et d’infiltration ; toujours des patins et une répartition de charge.

• Dégagements insuffisants autour de l’appareil : recyclage d’air, dégivrages inefficaces.

• Pénétrations mal scellées : source d’infiltrations et de condensation ; employer des pénétrants et mastics compatibles.

• Câble/isolant non UV : vieillissement prématuré ; utiliser des gaines et rubans résistants.

• Écoulement de givre dirigé vers un point bas fréquenté : risque de glace ; orienter l’unité pour un rejet sécuritaire.

Entretien CVAC conseillé

• Chaque 3 mois en saison d’utilisation : nettoyage des filtres de la tête intérieure.

• Annuellement : lavage doux des batteries du condenseur, contrôle des fixations du châssis, inspection du pénétrant et de l’état des patins.

• Avant hiver : vérifier le libre écoulement sous l’unité et l’intégrité de l’isolant UV.

• Avant été : test de démarrage, vérification des intensités et ajustement des paramètres de confort.

En bref

• Thermopompe murale Gree (R-32), condenseur sur toit plat ;

• Châssis galvanisé sur rails/patins pour protéger la membrane ;

• Parcours frigorifique protégé, pénétrant étanche ;

• Mise en service rigoureuse et documentation complète ;

• Solution idéale pour les bâtiments du Grand Montréal où l’espace au sol est compté.
