Une mise en œuvre sur toit plat pensée pour le climat montréalais

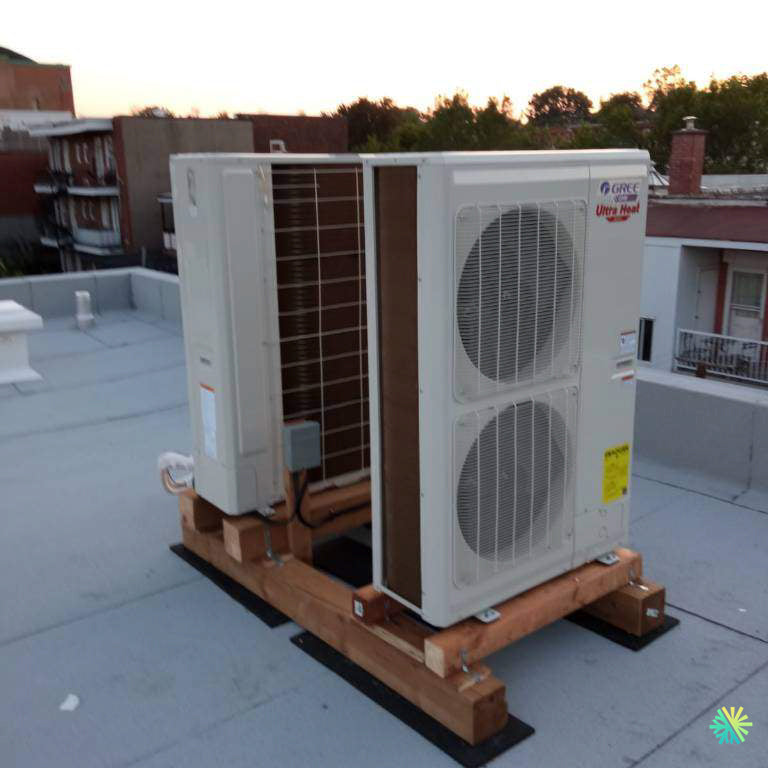

Chez AirGreen, nous proposons des solutions complètes en CVAC adaptées aux plex et immeubles à toit plat. À Rosemont–La Petite-Patrie, nous réalisons l’installation d’une thermopompe Gree MultiZone de la série Ultra Heat, choisie pour son maintien de capacité en froid intense et son rendement stable en chauffage hivernal. Le condenseur à double ventilateur vertical s’intègre sur la toiture élastomère, avec une structure de support qui protège la membrane et assure la stabilité au vent.
Le besoin du client : desservir plusieurs zones (salon, chambres et bureau) avec un seul condenseur, réduire les coûts de climatisation estivale, et ajouter un chauffage d’appoint performant en intersaison. Notre mission : livrer une installation CVAC robuste, silencieuse et durable, en respectant les contraintes d’un bâtiment typique du cœur de Montréal.
Étapes techniques, réglages et résultats
1) Conception et préparation du site
Analyse de charge et dimensionnement. La configuration MultiZone Gree permet d’alimenter de 2 à 5 têtes intérieures. Nous dimensionnons la capacité totale selon les volumes réels, l’orientation des pièces, le niveau d’ensoleillement et l’isolation. L’objectif n’est pas la surcapacité, mais un équilibre qui assure un fonctionnement long et modulé en inverter, gage d’économies et de silence.
Choix de l’emplacement. Sur toitures montréalaises, l’orientation du condenseur par rapport aux parapets et aux vents dominants est déterminante. Nous implantons l’unité à l’écart des obstacles immédiats pour garantir un débit d’air libre à l’aspiration et au soufflage, tout en préservant les parcours de service. La distance avec les prises d’air des voisins et les évacuations est vérifiée pour éviter tout recyclage.
Support et protection de la membrane. Nous posons le condenseur sur un socle en bois traité fixé sur patins EPDM et plaques de répartition. Ce montage :
-
répartit la charge sans perforer la membrane ;
-
intègre des tampons anti-vibration pour limiter la transmission structurelle ;
-
conserve un dégagement sous l’appareil afin de laisser s’écouler l’eau de dégivrage et d’éviter l’accumulation de neige autour de la base.
Alimentation et sécurité. À proximité immédiate de l’unité, un interrupteur de service extérieur facilite les interventions. Le circuit dédié depuis le panneau électrique respecte le calibre prescrit par Gree, avec mise à la terre et disjoncteur appropriés.
2) Parcours frigorifique et raccordements
Cheminement vertical. Depuis le condenseur, les lignes frigorifiques descendent par la gaine technique jusqu’aux étages desservis. Nous favorisons des longueurs équilibrées entre têtes pour améliorer la régulation et éviter les sifflements liés à des vitesses de fluide trop élevées.
Brasage sous azote et isolation continue. Chaque jonction est brasée sous azote pour préserver l’intégrité interne des tubes cuivre. L’isolation est continue, haute densité, protégée par un capping extérieur résistant aux UV. Les rayons de courbure sont respectés pour éviter les microfissures et maintenir le rendement saisonnier.
Gestion des condensats. Dans la plupart des pièces, nous privilégions l’évacuation gravitaire. Lorsqu’une pente ne peut être garantie, nous intégrons une pompe de relevage silencieuse avec détecteur de niveau et accès d’entretien.
3) Pose des têtes intérieures et stratégie de diffusion
Positionnement par zone. Chaque tête est placée en hauteur, sur un mur dégagé, pour profiter de l’effet de balayage le long du plafond puis d’un retour d’air en douceur vers la zone occupée. Les dégagements latéraux et supérieurs recommandés par Gree sont respectés pour garantir un échange thermique efficace et faciliter les futures maintenances.
Confort sonore. Les supports reçoivent des entretoises anti-vibration ; les capotages sont ajustés pour éviter tout bourdonnement. La modulation inverter réduit très vite la vitesse une fois la consigne atteinte, ce qui améliore la qualité sonore en continu.
Commande et scénarios d’usage. Nous configurons des plages horaires et des consignes différenciées par pièce. Dans les chambres, le mode Nuit limite les variations et abaisse automatiquement la ventilation.
4) Mise en service : protocole AirGreen
-
Épreuve d’étanchéité à l’azote et tirage au vide profond ; stabilité du vide contrôlée avant ouverture des vannes.
-
Vérification électrique : polarités, couple de serrage, intensité.
-
Paramétrage MultiZone : appairage des têtes, équilibrage des priorités, test en refroidissement puis en chauffage.
-
Mesures fonctionnelles : températures de soufflage/reprise, pression, sous-refroidissement/surchauffe.
-
Formation utilisateur : bonnes pratiques d’usage, lecture des codes et rappel du calendrier d’entretien CVAC.
5) Résultats : confort multi-pièces et économies réelles
Après réglages, la thermopompe MultiZone offre :
-
Refroidissement rapide des pièces exposées en fin d’après-midi, avec une sensation homogène grâce à la diffusion en hauteur.
-
Chauffage d’appoint très efficace au printemps et à l’automne ; le maintien de capacité de la série Ultra Heat limite l’usage des plinthes électriques lors des matinées froides.
-
Silence en régime stabilisé, indispensable dans les chambres et espaces de travail.
-
Consommations maîtrisées par l’inverter et par un dimensionnement précis des têtes.
6) Bonnes pratiques et points de vigilance sur toiture
-
Dégagement autour du condenseur : jamais adosser l’échangeur à un parapet ; conserver l’accès pour le service et la circulation d’air.
-
Gestion du givre : veiller à un écoulement libre du dégivrage vers un point d’évacuation ; prévenir la formation de glace autour des pieds.
-
Hauteur utile : garder un espace sous l’unité pour l’eau et la neige soufflée par le vent.
-
Aucune perforation dans la membrane : préférer les socles lestés ou appuyés sur patins avec répartition de charge.
-
Protection des câbles : gaine UV et passe-toit étanche ; éviter les arrêtes vives.
7) Entretien CVAC recommandé
-
Filtres intérieurs : rinçage toutes les 2 à 4 semaines en haute saison ; séchage complet avant remise en place.
-
Inspection annuelle : nettoyage des échangeurs, test d’étanchéité, contrôle du drain, resserrage des borniers et vérification des joints d’étanchéité extérieurs.
-
Hiver : maintenir une consigne stable pour éviter les cycles courts ; dégager la zone autour du condenseur après les tempêtes.
-
Qualité d’air : un filtre propre améliore la performance et réduit la consommation électrique.
8) Subventions et conformité
Plusieurs configurations Gree MultiZone répondent aux critères d’efficacité reconnus au Québec. Selon le modèle exact et les programmes actifs, l’installation peut être admissible à des aides financières. Nous fournissons les documents techniques (numéro AHRI, fiches de rendement) et accompagnons le client dans les démarches pour Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud.
9) Pourquoi AirGreen pour votre projet MultiZone à Montréal
-
Maîtrise des toitures plates : supports anti-vibration, répartition de charge, gestion du dégivrage et des vents.
-
Exécution soignée : brasage sous azote, isolation continue, parcours équilibrés entre têtes.
-
Suivi durable : contrat d’entretien CVAC, disponibilité des pièces et interventions rapides.
-
Couverture régionale : équipes terrain partout dans le Grand Montréal.
10) Récapitulatif opérationnel
-
Étude de charge et choix de la capacité par zone.
-
Implantation du condenseur et support toiture protecteur.
-
Cheminements frigorifiques équilibrés et étanchéité des traversées.
-
Pose des têtes, réglages de diffusion et programmation.
-
Mise en service avec mesures et formation.
-
Entretien planifié pour préserver la performance saisonnière.
Cette installation de thermopompe MultiZone Gree Ultra Heat à Rosemont–La Petite-Patrie combine fiabilité d’hiver, confort multi-pièces et finitions soignées. Elle prépare le bâtiment à des étés plus chauds et des intersaisons plus longues, tout en réduisant la facture énergétique sur l’année.
