Un chantier urbain propre et durable : optimisation d’une installation CVAC sur toit plat, avec anti-vibration, parcours frigorifique maîtrisé et étanchéité soignée pour un confort quatre saisons à Montréal.
Contexte et objectifs du projet
Au cœur de Rosemont–La Petite-Patrie, un plex montréalais à toit blanc réfléchissant avait besoin d’un système de chauffage et climatisation performant, stable en hiver et discret pour le voisinage. Les clients souhaitaient :
-
Une thermopompe qui chauffe efficacement par temps froid (jusqu’à −30 °C).
-
Une pose sur toit plat afin de garder les façades dégagées et limiter le bruit en cour intérieure.
-
Une solution compatible avec les programmes de subventions provinciales en vigueur, sous réserve d’éligibilité.
-
Un entretien simple et un accès sécuritaire pour les visites de service.
Après analyse thermique de l’unité, des déperditions et des contraintes de toiture, nous avons recommandé une Midea Midea28 (nouvelle génération R-454B), en configuration murale simple zone.
Pourquoi la Midea Midea28 (R-454B) pour ce bâtiment
-
Rendements élevés en chauffage et en refroidissement, adaptés au climat montréalais.
-
Résilience par froid intense (plage de fonctionnement grand froid) pour réduire l’appoint électrique.
-
Réfrigérant de nouvelle génération (R-454B), aligné sur les évolutions environnementales.
-
Niveau sonore contenu, idéal pour un contexte urbain dense.
-
Télécommande et modes fins (dégivrage intelligent, maintien de température stable pour protéger les finitions intérieures).
Lecture du site et préparation
Avant toute installation CVAC, nous effectuons :
-
Inspection de la membrane de toiture (état, pentes, points d’évacuation).
-
Relevé des exutoires (aérateurs, lanterneaux) afin de respecter les distances de dégagement et éviter la recirculation d’air chaud.
-
Vérification des charges admissibles et répartition via supports.
-
Traçage du parcours frigorifique le plus court, protégé du soleil et des chocs, avec pentes pour la gestion des condensats.

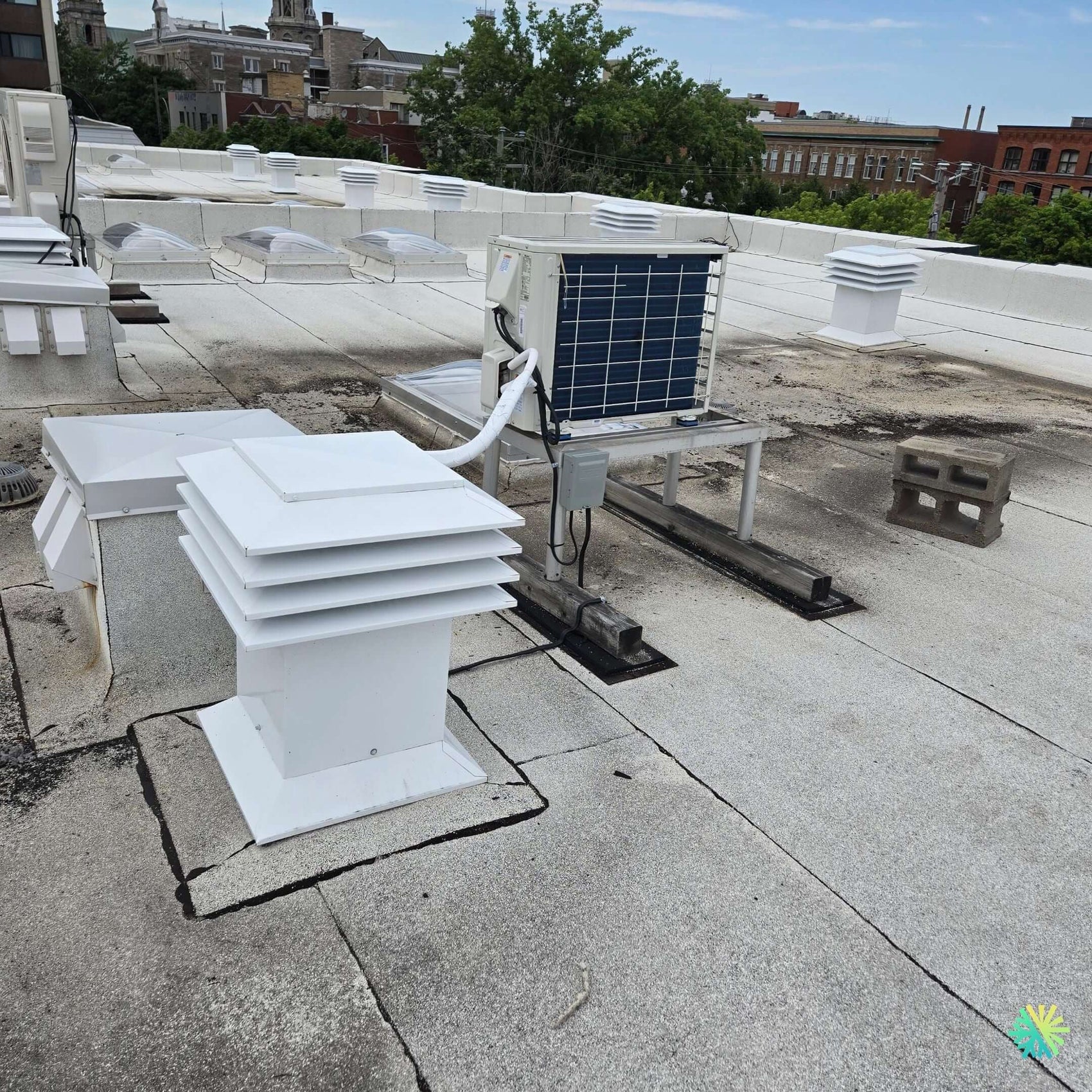

Détails d’installation sur toit plat
Support et anti-vibration
-
Unité extérieure posée sur rails lestés montés sur patins en EPDM pour protéger la membrane et filtrer les vibrations.
-
Orientation du condenseur perpendiculaire aux vents dominants afin de stabiliser les pressions sur la batterie.
Électrique et sécurité
-
Sectionneur extérieur étanche (boîtier gris, IP-rated) installé à portée de main pour la maintenance.
-
Câblage sous gaine UV et fixation mécanique à intervalles réguliers (normes de sécurité et de tenue au vent).
-
Dédié disjoncteur au panneau, calibre et filerie conformes à la charge nominale de la Midea28.
Parcours frigorifique et finitions
-
Liaisons cuivre isolées (≈ 9 m totaux incluant la montée verticale) acheminées en capping blanc jusqu’à la traversée de toiture.
-
Brasage azote et tirage au vide profond (< 500 microns) avec test d’étanchéité à l’azote avant mise en service.
-
Respect des rayons de courbure et des pentes pour éviter les poches d’huile.
Gestion des condensats
-
Rejet gravitaire priorisé lorsque la pente le permet. Si la configuration intérieure l’exige, pompe de condensats silencieuse avec anti-retour et ligne dégivrée.
-
Sortie positionnée pour ne pas gêner les zones de passage ni marquer la membrane.
Étanchéité et toiture
-
Traversée par manchon et solin compatibles membrane, scellés au mastic de toiture recommandé, avec bavettes et renforts.
-
Dallettes de répartition sous rails et pads afin d’éviter tout poinçonnement.
Mise en service et contrôles
-
Pressurisation et observation manométrique 24 h (lorsque requis par la configuration).
-
Vacuum stabilisé : test de remontée pour exclure l’humidité résiduelle.
-
Paramétrage : mode chauffage/rafraîchissement, hystérésis, vitesses ventilateur, redressement des priorités d’économie.
-
Thermographie ponctuelle des liaisons et contrôle des intensités au démarrage.
Résultats obtenus
Dès la première semaine d’utilisation :
-
Température intérieure stable sur tout l’étage, tirant bénéfice de la diffusion douce de l’unité murale.
-
Baisse du bruit perçu en cour et en façade grâce à la pose sur toiture et au traitement anti-vibratile.
-
En mode chauffage d’intersaison, la Midea28 couvre l’essentiel des besoins sans appoint, améliorant le coût d’opération.
Conseils d’utilisation et d’entretien CVAC
-
Maintenir les filtres intérieurs propres (aspiration mensuelle en période d’usage intensif).
-
Vérifier la libération des entrées d’air autour du condenseur (feuilles, poussières).
-
Programmer un entretien préventif annuel : nettoyage batterie, contrôle des intensités, inspection des joints d’étanchéité et du sectionneur.
-
En hiver, dégager la neige autour de l’unité et vérifier l’évacuation des dégivrages.
Ce qui fait la différence AirGreen à Montréal, Laval, Longueuil, Rive Nord et Rive Sud
-
Maîtrise des toits plats montréalais : nous respectons les membranes, les charges et les accès.
-
Pose propre et traçable : chemins frigorifiques lisibles, supports conformes, électricité sécurisée.
-
Sélection d’équipements nouvelle génération (R-454B / R-32) et conseils transparents sur les subventions lorsque applicables.
-
Service après-vente local et réactif, avec stocks de pièces courantes pour limiter les délais.
Pièges à éviter (retour d’expérience)
-
Appuis rigides directement sur membrane : risque de poinçonnement et transmission de vibrations. Nous utilisons des patins EPDM et des rails répartiteurs.
-
Dégagements insuffisants près des évents de toiture : recirculation d’air chaud et pertes de rendement. Nous respectons des distances de sécurité et une orientation adéquate.
-
Capping discontinu ou mal fixé : UV et intempéries endommagent l’isolant. Nous posons des chemins continus avec ancrages réguliers.
-
Absence de sectionneur ou mauvaise protection IP : non-conformité et risques en maintenance. Un sectionneur étanche est systématiquement installé.
Données techniques clés (projet Rosemont–La Petite-Patrie)
-
Équipement : thermopompe murale Midea Midea28 (R-454B), simple zone.
-
Implantation : toit plat, rails anti-vibratiles sur patins, orientation anti-recirculation.
-
Liaisons : ≈ 9 m cuivre isolé, tirage au vide, test pression azote.
-
Électrique : sectionneur extérieur IP, circuit dédié au panneau.
-
Finitions : capping UV, traversée de toit scellée, évacuation condensats contrôlée.
-
Service : entretien annuel recommandé; assistance AirGreen en Montréal, Laval, Longueuil, Rive Nord et Rive Sud.
Délais et coordination
-
Visite technique et validation structurelle : 48–72 h après prise de contact.
-
Livraison, installation et mise en service : généralement une journée pour une configuration similaire (hors contraintes météo ou accès).
-
Coordination possible avec le couvreur pour les scellants et bandes additionnelles lorsque le propriétaire le souhaite.
Et pour votre bâtiment ?
Chaque immeuble présente ses spécificités (accès au toit, distances frigorifiques, niveau sonore admissible, contraintes d’entretien). Notre équipe AirGreen dimensionne et installe des thermopompes murales et centrales adaptées, en privilégiant des gammes R-454B / R-32 récentes et des méthodes de pose durables. Pour un devis documenté avec relevé photo et plan de parcours, nous intervenons rapidement sur Montréal, Laval, Longueuil, Rive Nord et Rive Sud.
