Une pose sur toit plat pensée pour durer : gestion de la neige, protection de la membrane et parcours frigorigène optimisé.
Contexte : un plex du Plateau, confort quatre saisons et accès par le toit

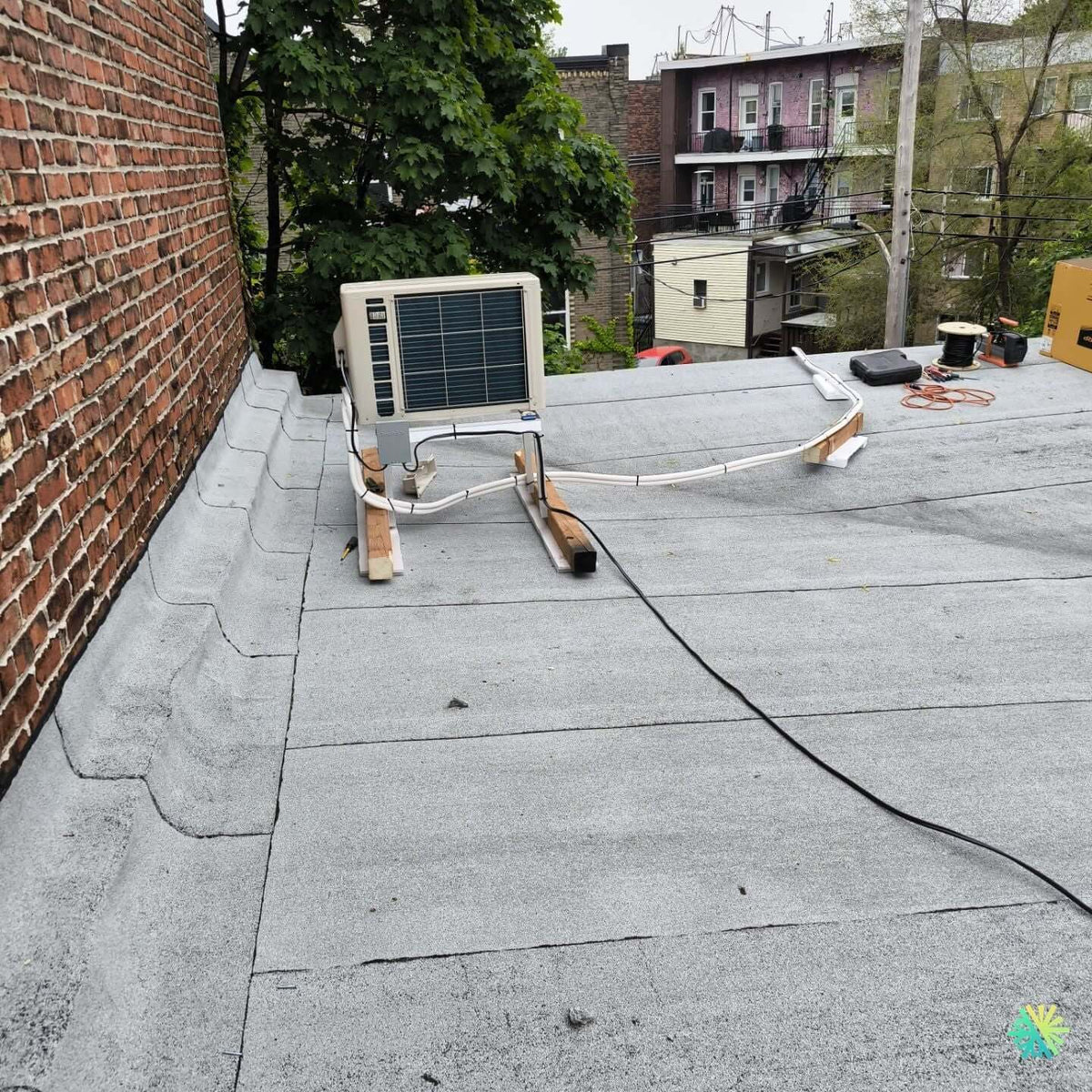

Chez AirGreen, nous modernisons le confort d’un appartement du Plateau-Mont-Royal. L’unité intérieure est murale (mono-zone) et le condenseur est installé sur le toit plat typique des plex montréalais. Les priorités des occupants : chauffage stable en mi-saison et en hiver, climatisation silencieuse l’été, et une installation qui respecte la membrane de toiture tout en restant facile d’accès pour l’entretien.
Nous retenons une Midea28 (R-454B) en 12 000 à 18 000 BTU selon la charge, appréciée pour sa plage de chauffage jusqu’à −30 °C, sa modulation fine et ses rendements saisonniers élevés. Cette génération réduit l’empreinte environnementale par rapport au R-410A et répond aux critères des programmes d’aide québécois lorsque les rendements sont au rendez-vous.
Stratégie d’implantation : un condenseur surélevé, protégé et stable
Supports et protection de la membrane
-
Mise en place d’une structure sur patins EPDM à large surface d’appui, afin de répartir les charges sans poinçonner la membrane élastomère.
-
Calage et mise à niveau précis pour assurer le bon écoulement des eaux de dégivrage et éviter toute vibration parasite.
-
Interposition d’un géotextile et inspection de la membrane avant/pendant/après les travaux.
Dégagements et circulation d’air
-
Dégagement périphérique respecté pour l’aspiration/rejet (mur de brique latéral et parapets pris en compte).
-
Orientation du rejet à l’opposé des zones de stagnation d’air et des entrées d’eau pluviale, afin d’optimiser les COP en hiver et SEER en été.
Gestion de la neige et de la glace
-
Surélévation du condenseur pour le dégivrage hivernal; création d’un chemin d’écoulement vers le drain de toit.
-
Ajout, si requis par l’exposition, d’un pare-neige et d’un déflecteur pour éviter l’ensevelissement lors des accumulations.
-
Vérification des garde-corps d’accès et des points d’ancrage pour permettre un entretien sécuritaire.
Parcours frigorigène : court, protégé et maintenable
Lignes et isolation
-
Longueur de lignes courte à moyenne depuis la tête intérieure jusqu’au toit; rayons de cintrage contrôlés pour préserver la compression et limiter les pertes de charge.
-
Isolation continue des deux lignes avec mousse cellulaire fermée, ruban UV et peinture claire aux sections exposées pour réduire l’absorption solaire.
Goulotte extérieure et étanchéité
-
Utilisation d’une goulotte UV de grade extérieur jusqu’au solin; pente continue pour l’évacuation gravitaire des condensats de l’unité intérieure.
-
Percement unique avec solin mécanique et coupe-vapeur compatible toiture; scellement aux mastics non rétractables pour maintenir l’étanchéité à l’air et à l’eau.
Électricité et commande
-
Circuit dédié au panneau, calibre disjoncteur prescrit par Midea; interrupteur de service à proximité du condenseur.
-
Cheminement du câble dans la goulotte, fixations inox et boucles de dilatation pour la tenue aux cycles thermiques.
-
Test complet de polarité et mise à la terre avant mise en service.
Mise en service : ce que nous vérifions systématiquement
-
Essai de pression à l’azote et brasage sous balayage pour prévenir l’oxydation interne.
-
Vide profond jusqu’à atteindre la pression cible et stabilité du vacuomètre.
-
Contrôle des surchauffes/sous-refroidissement, températures de soufflage, intensités et pressions en modes froid et chaud.
-
Paramétrages des volets et du débit pour éviter tout courant d’air au séjour; éducation des occupants aux modes Auto/Heat/Cool et aux minuteries.
Résultat pour les occupants
-
Silence et régularité : la Midea28 module bas en mi-saison, idéale pour télétravail et nuits calmes.
-
Confort d’hiver : maintien d’une bonne capacité jusqu’à −30 °C, utile lors des vagues de froid montréalaises.
-
Finition durable : membrane intacte, supports amortis, lignes protégées des UV — la base d’une installation qui tient dans le temps.
Bonnes pratiques AirGreen sur toit plat montréalais
À faire
-
Surélever le condenseur au-dessus du plan de neige.
-
Diriger l’eau de dégivrage vers le drain; si nécessaire, prévoir bac de rétention ou tranchée d’écoulement.
-
Protéger l’isolant frigorigène contre le soleil et la faune (oiseaux/écureuils).
-
Planifier l’accès : échelle sécurisée, chemin de circulation, dégagement autour de l’unité pour la maintenance.
À éviter
-
Poser directement sur le granulat ou sur des bois nus qui peuvent retenir l’humidité ou marquer la membrane.
-
Parcours de lignes trop longs avec boucles inutiles qui pénalisent la performance.
-
Pompes de condensats intérieures non indispensables (source de bruit et d’entretien) quand la gravité est possible.
Dimensionnement et choix de capacité
Dans les plex du Plateau, l’enveloppe est souvent rénovée mais les gains internes (cuisine, fenestration au sud) sont marqués. Une 12 kBTU suffit fréquemment pour un salon-cuisine ouvert; une 18 kBTU est retenue si le volume dessert aussi un couloir ou une chambre adjacente. Notre calcul de charge considère l’orientation, les vitrages et l’étanchéité, puis valide la plage de modulation pour que la machine fonctionne la plupart du temps à bas régime.
Subventions et admissibilité
Les thermopompes murales haute efficacité utilisant R-454B/R-32 peuvent être admissibles à des programmes d’aide selon les rendements certifiés et la méthode d’installation. Nous préparons les fiches techniques et l’attestation d’installation pour les dossiers à Montréal, Laval, Longueuil, en Rive Nord et Rive Sud.
Entretien CVAC : garder le rendement au maximum
-
Filtres : rinçage mensuel en période d’usage; remplacement/entretien selon l’état.
-
Inspection annuelle : serrage électrique, contrôle d’étanchéité, vérification des supports et de la goulotte.
-
Toit : dégagement des drains, retrait des débris autour du condenseur, vérification après épisodes de grand vent.
-
Hiver : s’assurer que l’eau de dégivrage ne gèle pas autour de l’unité; maintenir un passage dégagé.
Fiche technique du chantier
-
Type : thermopompe murale mono-zone
-
Marque/Gamme : Midea28 (R-454B)
-
Implantation : toit plat sur patins EPDM, orientation rejet libre
-
Parcours : lignes courtes, isolation UV, goulotte extérieure, percements étanchés
-
Condensats : gravitaire pour l’unité intérieure; écoulement libre de dégivrage en toiture
-
Conformité : circuit dédié, interrupteur de service, essais de pression + vide profond
Et pour vous ?
Que vous soyez au Plateau-Mont-Royal, à Villeray, à Verdun ou sur la Rive Sud, nous concevons des installations CVAC robustes et soignées — au mur, au sol ou sur toit plat — avec une obsession : un confort durable et une toiture préservée.
