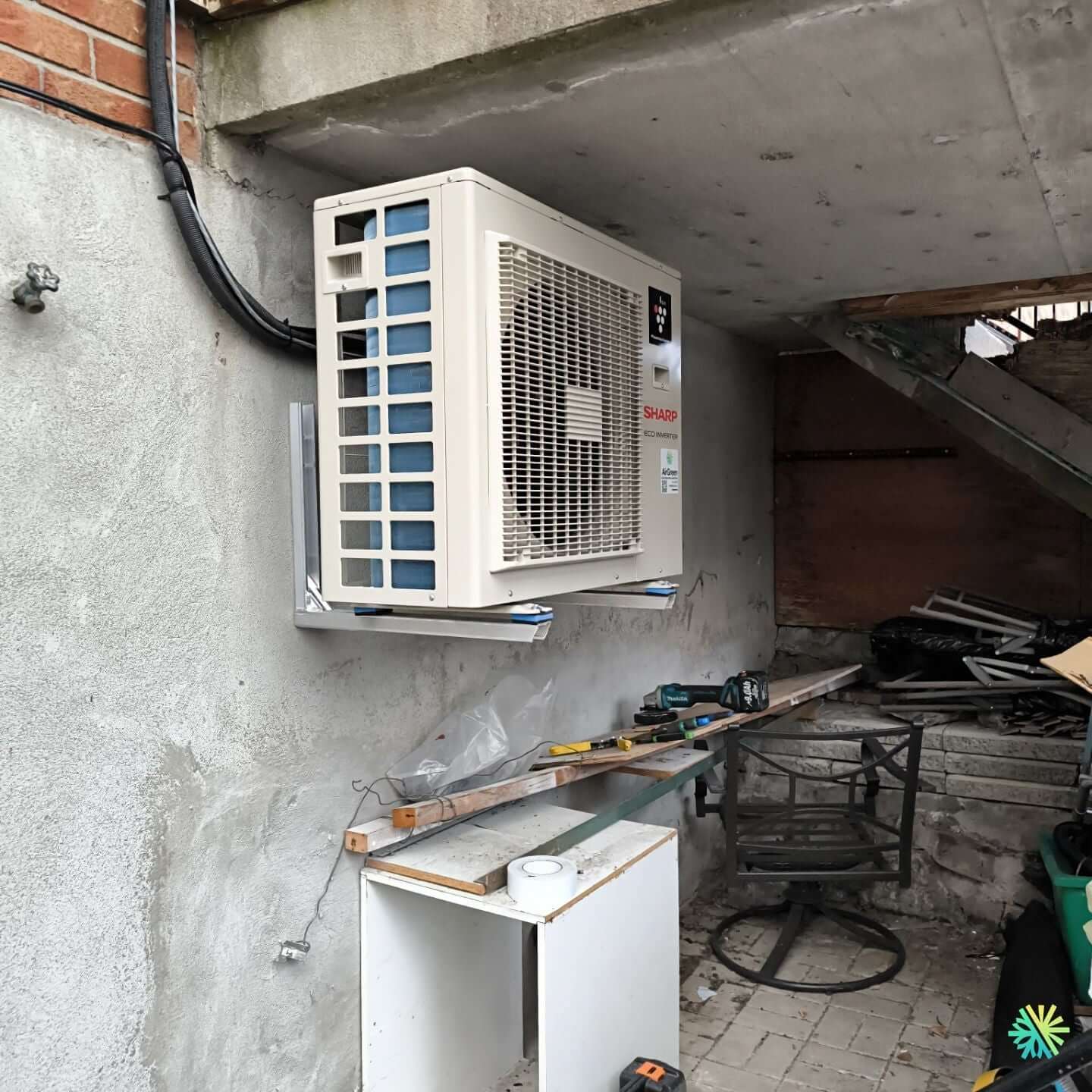

Installation d’une Sharp gamme ZU1 thermopompe murale à Mercier–Hochelaga-Maisonneuve

Un chantier urbain serré, une solution CVAC propre et durable : comment nous optimisons l’emplacement sous escalier sans compromis sur la performance

Contexte du projet

Dans un rez-de-jardin d’un plex de Mercier–Hochelaga-Maisonneuve, le client souhaite moderniser son confort d’été comme d’hiver, réduire sa facture énergétique et limiter le bruit pour le voisinage. L’emplacement extérieur disponible est un renfoncement sous un escalier en béton, typique des immeubles du secteur. L’objectif : poser une thermopompe murale Sharp (gamme ZU1, réfrigérant R-32) avec un parcours frigorifique le plus court possible, une installation propre, et des dégagements d’air conformes malgré la dalle au-dessus.

Les contraintes du site

• Hauteur limitée et plafond en béton : risque de recirculation d’air chaud en mode chauffage et d’entrave au souffle du condenseur.

• Passage étroit : il faut préserver la circulation pour l’accès au sous-sol et aux rangements.

• Mur de maçonnerie irrégulier : la planéité n’est pas parfaite, ce qui exige des corrections pour une installation CVAC de niveau.

• Gestion des eaux de dégivrage : sous dalle, éviter les flaques et les éclaboussures en hiver.

La réponse AirGreen

Nous sélectionnons un support murale robuste en acier galvanisé, sur équerres anti-vibratiles, et positionnons l’unité à bonne hauteur pour la neige et l’entretien. Le parcours frigorifique — gaines isolées visibles en partie haute — reste court (≈ 3 à 5 m), ce qui limite les pertes de charge et optimise le rendement saisonnier. L’alimentation est préparée pour un circuit dédié 240 V, en coordination avec l’électricien licencié du client. Nous laissons l’espace requis autour du condenseur pour garantir le débit d’air frontal et les dégagements latéraux.

Détails d’installation et choix techniques

Support et fixation

• Équerres murales à charge supérieure à l’unité, chevillées dans le béton avec ancrages mécaniques.

• Silentblocs de découplage pour réduire la transmission vibratoire à la structure.

• Mise à niveau précis : la grille frontale doit rester parfaitement horizontale pour favoriser l’écoulement de dégivrage et la stabilité du ventilateur.

Parcours frigorifique

• Jeu de lignes cuivre isolées en continu (retour d’huile respecté), avec rayon de courbure contrôlé à la pince.

• Percement unique au plus près de l’évaporateur intérieur (mur mitoyen), afin de réduire les longueurs et coudes.

• Étanchéité du traversée murale avec coupe-vapeur, mousse pare-air et chapeau extérieur.

• Nous prévoyons, au besoin, un caching aluminium (blanc ou anthracite) pour protéger et uniformiser la sortie visible.

Gestion des condensats et du dégivrage

• En mode climatisation, les condensats se gèrent à l’intérieur (drain gravitaire priorisé, pompe uniquement si la pente est impossible).

• En mode chauffage, le condenseur dégivre périodiquement : nous orientons l’unité et le sol pour que l’écoulement se fasse librement, sans ruisseler vers la porte ni geler en feuille sous l’escalier. Une rigole de dispersion peut être ajoutée si l’usage du passage est intensif.

Dégagements et circulation d’air

• Face avant libérée sur toute la largeur : aucun obstacle à moins de 60–90 cm selon la puissance.

• Reflux d’air : la dalle au-dessus peut piéger l’air tiède en hiver ; nous reculons légèrement l’unité du mur et ajustons la hauteur pour favoriser l’évacuation latérale.

• Nous évitons d’orienter la soufflante vers des recoins fermés.

Électricité et protection

• Disjoncteur calibré selon la plaque signalétique, câble extérieur FT4 ou équivalent, disconnect à proximité conforme.

• Mise à la terre vérifiée ; presse-étoupes et joints pour empêcher l’humidité et la poussière.

• En zone passante, gaine de protection mécanique sur la descente électrique.

Pourquoi la Sharp gamme ZU1 (R-32) pour ce contexte

• Performance quatre saisons : une thermopompe récente R-32 assure un chauffage stable à basse température et une climatisation silencieuse l’été.

• Efficacité énergétique : les longueurs réduites et un échangeur propre sous dalle protégé du vent améliorent le COP en mi-saison.

• Bruit maîtrisé : la structure en béton et notre découplage vibratoire diminuent la propagation sonore dans la cage d’escalier et vers les voisins.

• Maintenance facilitée : accès frontal, dégagements latéraux suffisants, panneaux de service dégagés.

Résultat : un confort constant, des économies d’énergie et une implantation discrète, adaptée aux plex urbains de Montréal.

Étapes clés de notre méthode

1) Visite technique et validation d’emplacement

Nous confirmons avec le client les flux de passage, la hauteur de neige habituelle et les distances admissibles. Nous vérifions la faisabilité d’un drain gravitaire intérieur.

2) Pose du support et préparation du percement

Redressement local du mur si nécessaire (entretoises inox), chevilles à expansion dimensionnées, test de traction. Traçage du percement à 2–3° de pente vers l’extérieur.

3) Brasage, tirage au vide, et essais

Brasage à l’azote, test pression à l’azote sec, tirage au vide profond ≤ 500 microns, stabilisation, ouverture des vannes, vérification des températures d’aspiration/refoulement et des intensités.

4) Finitions et propreté

Fixations inox, bouchons de protection, ruban UV sur isolant, possibilité d’ajouter un capping aluminium si le client privilégie une esthétique parfaite dans ce renfoncement.

Ce que le client gagne au quotidien

• Confort immédiat : montée en température rapide sans surchauffer le corridor.

• Silence : la turbine extérieure moderne et la position entre murs réduisent la perception sonore.

• Facture allégée : le transfert des kWh d’appoint vers une thermopompe haut rendement allège les coûts par rapport aux plinthes électriques.

• Entretien simplifié : un rinçage saisonnier de la batterie extérieure et un nettoyage filtres intérieur maintiennent l’efficacité.

Conseils d’exploitation par temps froid à Montréal

• Laisser l’avant de l’unité parfaitement dégagé (pas d’objets, pas d’empilement sous l’escalier).

• En cas de tempête, dégager la base pour éviter l’accumulation de neige et de glace sous la volute.

• Éviter de couper l’alimentation en hiver : les cycles de dégivrage sont automatiques.

• Programmer un entretien CVAC annuel : contrôle des pressions/sondes, nettoyage chimique doux, serrage électrique, test condensats.

Subventions et admissibilités (à valider selon la configuration)

Les thermopompes murales récentes R-32 à haute efficacité sont généralement admissibles à des aides selon la performance et le bâtiment. Dans le Grand Montréal (Montréal, Laval, Longueuil, Rive Nord, Rive Sud), nous accompagnons nos clients pour vérifier les critères (rendements, températures nominales, Energy Star, preuves d’installation). Notre équipe prépare les documents (photos, numéros de série, factures détaillées) pour simplifier le dépôt.

Bonnes pratiques en milieu restreint (sous-escalier, loggias, courettes)

À faire

• Prévoir ≥ 30 cm au dos, dégagements latéraux et frontaux conformes au manuel.

• Ajouter des pare-neige ou déflecteurs si la descente du toit arrose l’unité.

• Fixer une bande antigivre au sol si le passage est piétonnier et que l’eau de dégivrage peut geler.

À éviter

• Enfermer l’unité dans un caisson hermétique.

• Accrocher des objets sur les équerres ou poser des planches devant la grille.

• Laisser l’isolant des lignes exposé aux UV sans ruban/gaine : il se dégrade plus vite.

Pourquoi nous choisir pour votre installation CVAC à Montréal

Chez AirGreen, nous combinons analyse d’emplacement, rigueur de mise en service et soin esthétique. Notre expérience des plex montréalais (escaliers extérieurs, murs en blocs, espaces serrés) nous permet de livrer des installations durables, propres et facilement entretenues. Nous conseillons la bonne machine — Sharp, Fujitsu, Gree, Midea et autres — en fonction de la morphologie du logement, des objectifs de chauffage/climatisation et des possibilités de subventions.

Entretien annuel : le petit geste qui garde les grands résultats

• Nettoyage des échangeurs (intérieur/extérieur)

• Vérification des silentblocs et du serrage des équerres

• Contrôle du vide sanitaire et des écoulements de dégivrage

• Mise à jour de la télécommande (modes, consignes éco, minuteurs)

Un entretien régulier, c’est une saison hivernale sereine, une climatisation plus silencieuse l’été, et un rendement maintenu au plus haut.

Conclusion

Cette installation de thermopompe murale Sharp dans un renfoncement sous escalier à Mercier–Hochelaga-Maisonneuve illustre notre approche : respecter les contraintes urbaines, garantir les dégagements d’air, simplifier le parcours frigorifique, et livrer une solution fiable, esthétique et économique. Pour des projets similaires à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, notre équipe met en place la même exigence technique — du premier percement au dernier test de performance.
