Installation d’une Sharp (gamme ZU1) thermopompe murale à Rosemont–La Petite-Patrie

Un projet sur toit plat, exécuté au cordeau pour un confort quatre-saisons à Rosemont

Contexte client et objectifs

À Rosemont–La Petite-Patrie, un propriétaire d’un plex récent nous mandate pour moderniser son confort CVAC avec une thermopompe murale Sharp de la gamme ZU1 (technologie R-32, compresseur inverter) afin d’assurer un refroidissement silencieux l’été et un chauffage performant jusqu’aux grands froids. Le bâtiment dispose d’un toit plat en membrane élastomère; l’emplacement optimal du condenseur extérieur est donc en toiture, pour libérer la cour et réduire la transmission sonore vers les voisins.

Notre mission : livrer une installation CVAC propre, durable et conforme aux meilleures pratiques en toiture, en minimisant les percements et en optimisant la longueur des liaisons frigorifiques pour maintenir le rendement énergétique.

Pourquoi la Sharp (gamme ZU1) pour un plex urbain?

• Efficacité saisonnière élevée grâce au compresseur inverter et au fluide R-32, plus efficient et à plus faible PRP que les anciennes générations.

• Chauffage par temps froid : la gamme ZU1 est conçue pour maintenir une capacité utile en dessous de zéro, un atout majeur pour Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

• Silence et qualité d’air : l’écosystème Sharp se distingue par un soin apporté à l’acoustique; à l’intérieur, la tête murale offre une diffusion homogène et des filtres faciles d’entretien.

• Admissibilité aux programmes d’efficacité : une thermopompe performante et certifiée facilite l’accès aux subventions d’efficacité énergétique en vigueur au Québec (selon critères et disponibilité).

Étapes clés de l’installation CVAC sur toit plat

1) Reconnaissance de toiture et plan d’implantation

Nous validons :

• l’état de la membrane,

• la direction des vents dominants et les obstacles (murets, sorties d’évents),

• le cheminement idéal des lignes frigorifiques et de l’alimentation électrique depuis la tête murale jusqu’au condenseur.

L’implantation retenue protège l’unité du souffle de retour, favorise l’évacuation d’eau de dégivrage et respecte les reculs pour l’entretien.

2) Support en toiture : stabilité, répartition de charge et protection de la membrane

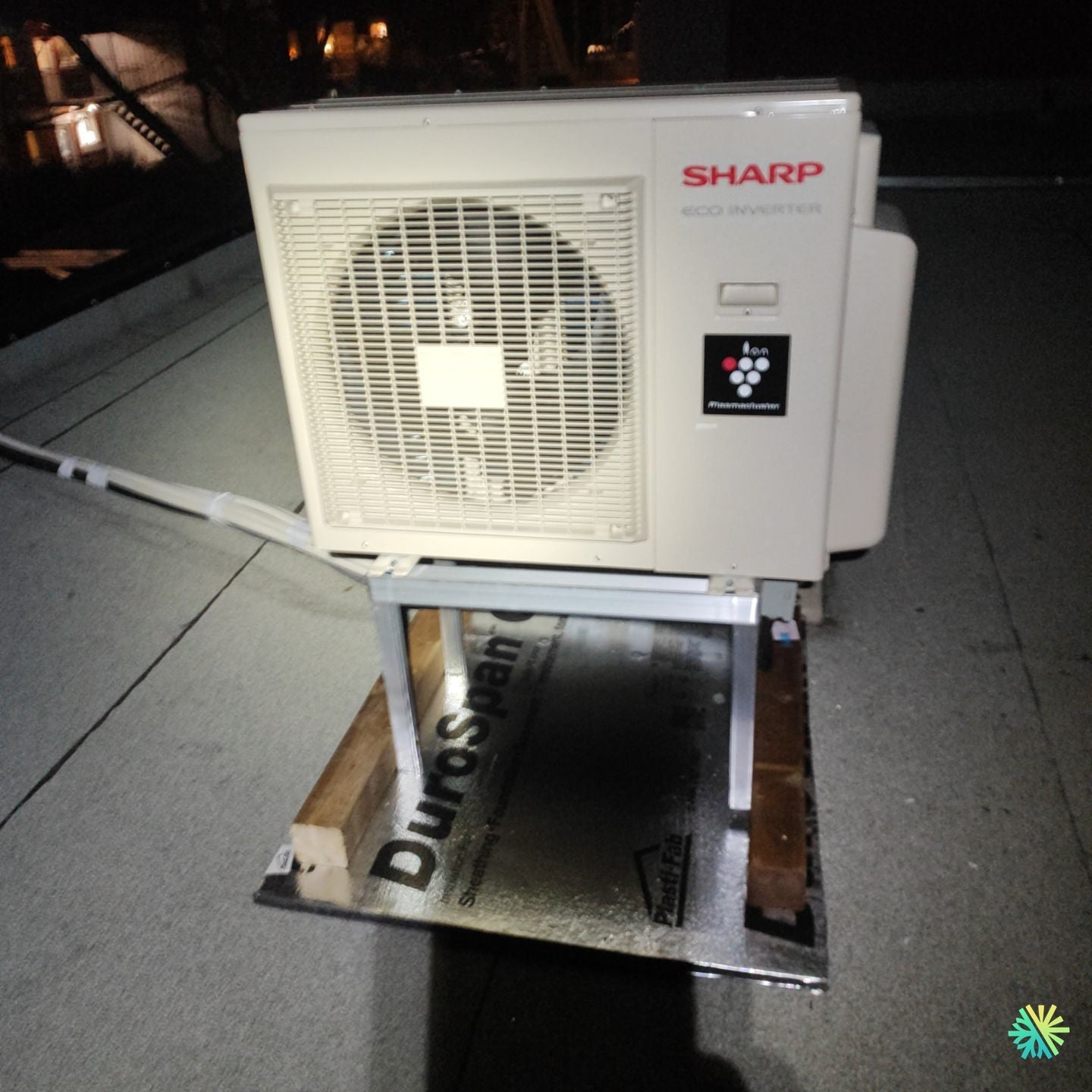

Le condenseur Sharp repose sur un support galvanisé surélevé, fixé à des patins posés sur une plaque de répartition isolée de type panneau rigide (DuroSpan), afin de :

• répartir la charge et éviter toute pointe de pression sur la membrane,

• relever l’unité pour un meilleur dégivrage en hiver et un accès aisé au carter,

• désolidariser mécaniquement l’unité des vibrations (inserts antivibratiles).

Ce montage est privilégié en milieu urbain dense, très répandu à Rosemont, le Plateau ou Villeray, où la protection des toitures est non négociable.

3) Cheminement des liaisons frigorifiques et de l’alimentation

• Distance totale optimisée : ~10 à 12 m entre la tête intérieure et l’unité extérieure, idéal pour préserver la capacité nominale.

• Passage capoté en toiture pour protéger les lignes contre UV et chocs.

• Percement unique étanche au point de pénétration (solins conformes, scellants compatibles membrane).

• Drainage : l’évacuation de condensats de la tête se fait par gravité jusqu’au point de sortie dédié; sur le toit, l’unité gère naturellement l’eau de dégivrage avec l’espace libre sous le socle.

4) Raccordements, mise sous vide et contrôles d’intégrité

• Brasage sous azote, évasements calibrés, couples au dynamométrique.

• Tirage au vide profond (< 500 microns) et test d’étanchéité.

• Validation électrique (disjoncteur dédié, calibre de conducteur, mise à la terre).

• Paramétrage de la tête intérieure (paliers de vitesses, orientation de volet, mode auto/heat/cool).

5) Mise en service et vérifications de performance

• Mesures d’intensité, de températures soufflées/reprises, et du sous-refroidissement/surchauffe.

• Vérification acoustique en vitesses basses pour le confort des occupants et voisins.

• Explications d’utilisation au client (modes, consignes, entretien des filtres, bonnes pratiques hiver/été).

Détails techniques saillants de cette réalisation

Toit plat : bonnes pratiques AirGreen

• Aucune perforation inutile : un seul point de pénétration, soigneusement étanché.

• Surélévation du condenseur : garde au sol suffisante pour la neige et le dégivrage.

• Répartition de charge : panneau rigide sous le support pour protéger la membrane.

• Lignes capotées : protection UV et esthétique; moins d’îlots de chaleur visuels.

• Cheminement court : limite les pertes de charge et préserve le SEER/HSPF réel.

Intégration intérieure

• Emplacement de la tête choisi pour balayer l’aire de vie principale.

• Passage discret des liaisons, capot blanc propre et aligné.

• Alimentation sur circuit dédié, calibrée selon la plaque signalétique.

Sécurité et conformité

• Disjoncteur et disconnect extérieurs conformes.

• Respect des dégagements autour du condenseur pour l’entretien et la ventilation.

• Documentation de l’installation remise au client (numéros de série, paramètres).

Résultat : confort stable, facture maîtrisée, toiture préservée

Le client bénéficie d’un refroidissement rapide et d’un chauffage d’appoint fiable même lorsque la température plonge. La consommation électrique reste contenue grâce à l’inverter et au R-32; la toiture est protégée par la répartition de charges et l’étanchéité soignée. En bonus, l’emplacement en toiture réduit le bruit perçu au sol et libère l’esthétique de la cour.

Conseils d’exploitation et d’entretien CVAC pour maximiser la durée de vie

En hiver (Montréal, Laval, Longueuil, Rive Nord, Rive Sud)

• Maintenir la dégagement sous l’unité; ne pas obstruer la zone de dégivrage.

• Laisser l’appareil terminer ses cycles de dégivrage sans l’interrompre.

• Conserver une consigne stable plutôt que de grands écarts jour/nuit.

En été

• Nettoyer les filtres de la tête intérieure toutes les 4 à 6 semaines.

• Éviter les consignes trop basses; chaque degré gagné réduit la consommation.

À l’année

• Inspection annuelle recommandée : contrôle des presssions, nettoyage serpentin, vérification électrique, mise à jour des réglages.

• Conserver l’aire autour du condenseur dégagée (feuilles, poussière, objets).

Subventions et démarches administratives

Les thermopompes murales performantes et certifiées sont généralement admissibles à des programmes d’efficacité énergétique au Québec. Les conditions varient selon l’année, le type d’habitation et les performances par temps froid. Notre équipe accompagne les propriétaires de Montréal, Laval, Longueuil, Rive Nord et Rive Sud pour :

• identifier les programmes ouverts,

• préparer les documents techniques (plaque, numéros de série, fiches de performance),

• structurer la soumission et les preuves d’installation.

Ce qui différencie AirGreen sur les installations en toiture

1. Spécialisation toits plats : savoir-faire montréalais, respect des membranes et des charges.

2. Finitions propres et durables : supports galvanisés, capotages alignés, cheminements courts.

3. Mesures et mise en service instrumentées : pas d’approximations.

4. Service après-vente et entretien CVAC local, avec accès rapide aux pièces.

Et si votre bâtiment ressemble à celui-ci?

Vous avez un plex à Rosemont, Villeray, Le Sud-Ouest, Verdun ou Plateau avec un toit plat? Une thermopompe murale Sharp (gamme ZU1) peut être une réponse simple, efficace et discrète. Nous dimensionnons la capacité BTU en fonction de l’enveloppe (orientation, isolation, étanchéité), du bruit admissible et des longueurs de lignes. L’objectif : confort quatre-saisons et coût d’opération maîtrisé, sans compromis sur la toiture.

Fiche récapitulative de l’installation (projet Rosemont)

• Type : thermopompe murale mono-zone.

• Marque : Sharp (gamme ZU1, R-32, Eco Inverter).

• Emplacement : toit plat sur support galvanisé surélevé, plaque de répartition rigide.

• Parcours : liaisons capotées en toiture; ~10–12 m.

• Percement : unique, étanché selon règles de l’art.

• Objectifs : confort 4 saisons, faible bruit perçu, esthétique préservée, rendement optimisé.
