Installation d’une Sharp (gamme ZU1) thermopompe murale à Rosemont–La Petite-Patrie

Une installation sur toit plat pensée pour la neige, le vent et la longévité

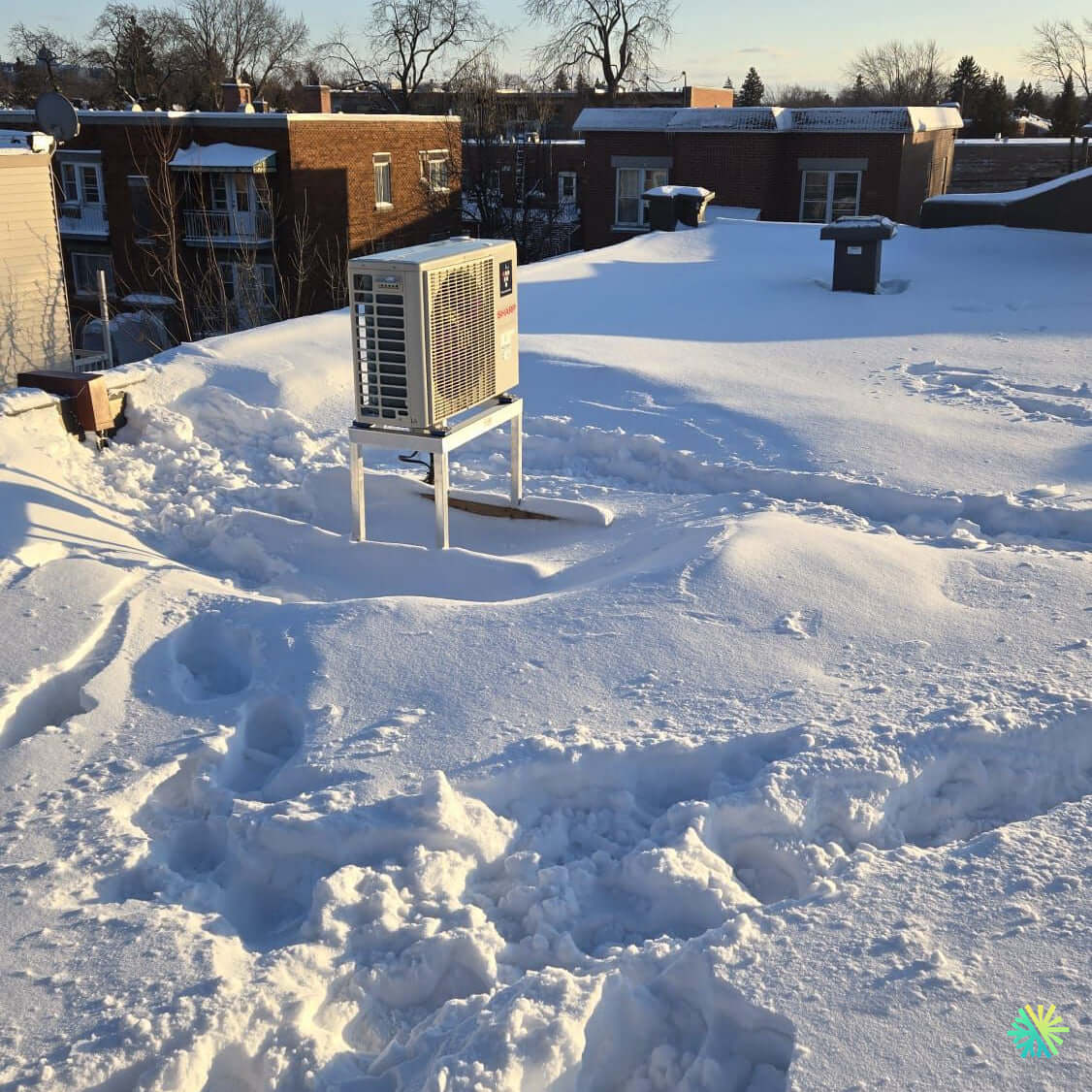

Chez AirGreen, nous venons d’achever l’installation d’une thermopompe murale Sharp – gamme ZU1 sur un plex typique de Rosemont–La Petite-Patrie. Le condenseur extérieur est implanté sur le toit plat, sur un piédestal surélevé conçu pour affronter les hivers montréalais : congères, rafales et cycles gel/dégel. Ce projet illustre notre manière d’aborder une installation CVAC exigeante sur immeuble à toiture à membrane, en conciliant performance, durabilité et respect de la copropriété.

Pourquoi une Sharp (gamme ZU1) pour un plex rosemontois ?

La gamme ZU1 de Sharp est une thermopompe murale de nouvelle génération au réfrigérant R-32, reconnue pour :

• un rendement saisonnier élevé en chauffage comme en climatisation ;

• un fonctionnement fiable par grand froid (dégivrage optimisé pour nos hivers) ;

• une acoustique maîtrisée, appréciable en milieu dense ;

• la technologie Plasmacluster Ion, qui contribue à un air intérieur plus sain.

Dans un logement de plex, l’ensemble tête murale + condenseur ZU1 couvre efficacement l’aire de vie principale (salon, salle à manger, cuisine ouverte), tout en maintenant une consommation électrique mesurée.

Contexte bâti : toit plat, accès par trappe et membranes à protéger

Le bâtiment présente une toiture à membrane avec accès par trappe. Dans ce contexte, nos priorités sont :

• protéger l’enveloppe (aucune perforation non maîtrisée de la membrane) ;

• contrôler les charges ponctuelles sur l’isolant de toiture ;

• garantir le drainage de surface en été comme en mi-saison ;

• sécuriser l’appareil contre la neige soufflée et les congères.

Nous avons choisi une structure surélevée qui :

• dégage le dessous de l’unité de 18 à 24 po pour éviter l’ensevelissement en cas de tempête ;

• répartit la charge sur patins de répartition compatibles toiture (sans perforer la membrane) ;

• laisse libre le cheminement de l’eau vers les drains.

Détails d’installation extérieure : stabilité, drainage et service

• Piédestal aluminium/acier galvanisé : résistant à la corrosion et aux cycles gel/dégel ; silentblocs pour réduire la transmission vibratoire à la structure.

• Orientation du condenseur dans l’axe dominant des vents du site pour limiter les recirculations et favoriser le dégivrage.

• Dégagement arrière et latéral respecté pour la prise d’air et l’extraction ; espace service maintenu pour l’entretien (manomètres, nettoyage ailettes).

• Gestion des condensats d’été : écoulement contrôlé à la surface de la toiture, loin des relevés de membrane ; pas de stalactites au bord de toit.

• Cheminement frigorifique le plus court possible entre le percement et l’unité, avec isolation continue pour éviter condensation et pertes.

• Protection UV des gaines et attachements résistants aux intempéries ; capuchons et ruban butyle aux zones d’entrée pour préserver l’étanchéité.

Traversée de l’enveloppe : étanchéité et coupe-feu

Au droit du percement (sortie murale vers toiture) :

• pose d’un manchon pour protéger l’isolant ;

• mastic compatible membrane et finition propre côté extérieur ;

• étanchéité à l’air côté intérieur pour bloquer toute infiltration d’humidité ;

• respect des exigences coupe-feu lorsque la traversée touche une séparation requise.

Ces points empêchent infiltrations, ponts d’humidité et détérioration prématurée des matériaux.

Raccordements électriques et mise à la terre

• Circuit dédié avec disjoncteur approprié ;

• boîte de déconnexion accessible sur le toit, positionnée à l’abri du ruissellement ;

• liaison équipotentielle et mise à la terre conformes ;

• câblerie UV-résistante et fixations inox pour la tenue au froid.

Intérieur : tête murale haute, diffusion régulière et drain gravitaire

À l’intérieur, la tête murale est placée haut dans la pièce de vie, avec dégagements respectés autour des volets. Nous avons privilégié un drain gravitaire (quand l’implantation l’autorise) pour fiabilité maximale et silence ; sinon, nos équipes prévoient une pompe avec boucle anti-siphon et entretien simplifié. Les finitions capotées s’harmonisent au décor, tout en restant accessibles pour l’entretien des filtres.

Ce que change la neige… et comment nous l’anticipons

Installer sur toit plat en plein hiver impose des choix précis :

• Surélévation importante : l’entrée d’air et la batterie doivent rester débarrassées de neige soufflée.

• Pas de cavités fermées autour de l’appareil : on évite de créer des pièges à congères.

• Parcours frigorifique court pour réduire les pertes et les temps de dégivrage.

• Vérification du dégivrage en mise en service et consignes au client sur le mode dégivrage automatique (phénomène normal en grand froid).

Résultat : l’unité respire, dégivre correctement et maintient la capacité de chauffage, même après une tempête.

Mise en service : contrôle rigoureux avant remise au client

Nous procédons systématiquement à :

• un tirage au vide profond (contrôle de tenue sous vide) ;

• une vérification pression/Temp. selon la température extérieure du jour ;

• un test électrique complet (intensités, serrages) ;

• l’étalonnage du balayage et des consignes ;

• la formation du client : filtres, modes, nettoyage doux des ailettes, bonnes pratiques en période de froid intense.

Bénéfices concrets pour le propriétaire

• Confort stable dans l’aire ouverte (chauffage d’appoint efficace et climatisation homogène) ;

• Air intérieur plus sain grâce au Plasmacluster ;

• Silence à l’intérieur comme à l’extérieur ;

• Consommation maîtrisée grâce à l’inverter et à l’isolation soignée des lignes ;

• Entretien facilité : accès clair au condenseur et aux filtres.

Subventions et accompagnement

La performance de la gamme ZU1 ouvre l’accès à des programmes d’aide en vigueur au Québec pour les thermopompes efficaces. Nous accompagnons nos clients à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud : validation d’éligibilité, conseils sur l’étanchéité et le calfeutrage connexes, préparation des documents.

Bonnes pratiques AirGreen pour une thermopompe sur toit plat

1. Surélever le condenseur d’au moins 18–24 po au-dessus du plan de neige prévu.

2. Écarter l’appareil des relevés et des évacuations pour laisser libre le drainage.

3. Répartir la charge avec des patins compatibles membrane ; éviter de percer la couverture.

4. Soigner l’isolation continue des lignes frigorifiques (pas de rupture au passage de toiture).

5. Limiter la longueur des liaisons pour préserver capacité et rendement.

6. Prévoir l’accès service (chemin sécurisé, trappe dégagée) pour l’entretien annuel.

7. Informer le client : dégivrage normal en hiver, garder l’unité dégagée, ne pas entreposer d’objets contre le piédestal.

Entretien CVAC recommandé

• Nettoyage des filtres de la tête aux 4–6 semaines en période intensive.

• Inspection annuelle : échangeurs, ventilateurs, serrages électriques, essai de fonctionnement.

• Rinçage doux des ailettes du condenseur en début de saison chaude.

• Vérification du serrage des fixations de la structure après le premier hiver.

Pourquoi AirGreen ?

• Expertise CVAC éprouvée sur plex et condos du Grand Montréal ;

• Méthode d’installation adaptée aux toits plats et aux membranes ;

• Accompagnement complet : dimensionnement, implantation, installation, mise en service, entretien CVAC et démarches de subventions ;

• Finitions propres et documentation remise au client pour une exploitation sereine.

Vous souhaitez un projet similaire à Rosemont–La Petite-Patrie, Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud ? Nos conseillers techniques étudient votre bâtiment et proposent la thermopompe murale la mieux adaptée, avec une installation sur toit plat robuste et durable.
