Installation d’une Sharp gamme ZU1 thermopompe murale à Saint-Laurent

Confort quatre saisons dans un bureau lumineux de Saint-Laurent, avec une intégration soignée et des performances adaptées au climat montréalais.

Contexte : un espace de travail vitré qui exige précision

Chez AirGreen, nous intervenons dans un local de bureau à Saint-Laurent : plafond suspendu, mur clair, fenêtre profonde donnant sur un axe routier, store à lamelles et retombée de poutre près de l’embrasure. Le client souhaite :

• maintenir une température stable pour une équipe en horaire continu ;

• réduire l’usage des radiateurs électriques en mi-saison ;

• une installation CVAC discrète, sans nuisance visuelle ni sonore ;

• une solution efficace en chauffage l’hiver et climatisation l’été pour le Grand Montréal.

Nous recommandons une thermopompe murale Sharp de nouvelle génération au R-32 (modèle de la gamme ZU1), reconnue pour son rendement saisonnier et sa tenue aux basses températures.

Pourquoi la gamme Sharp R-32 dans un bureau de Saint-Laurent

• Efficacité énergétique élevée en mode chauffage et climatisation, avec un réfrigérant R-32 à GWP réduit par rapport au R-410A.

• Grand froid : maintien de performance en dessous de −20 °C, pertinent pour Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

• Silence : niveau sonore intérieur bas, idéal pour les espaces de concentration.

• Qualité d’air et confort : contrôle fin du débit d’air et du volet pour éviter les courants d’air directs sur les postes de travail.

Positionnement de la tête intérieure : efficacité sans éblouissement

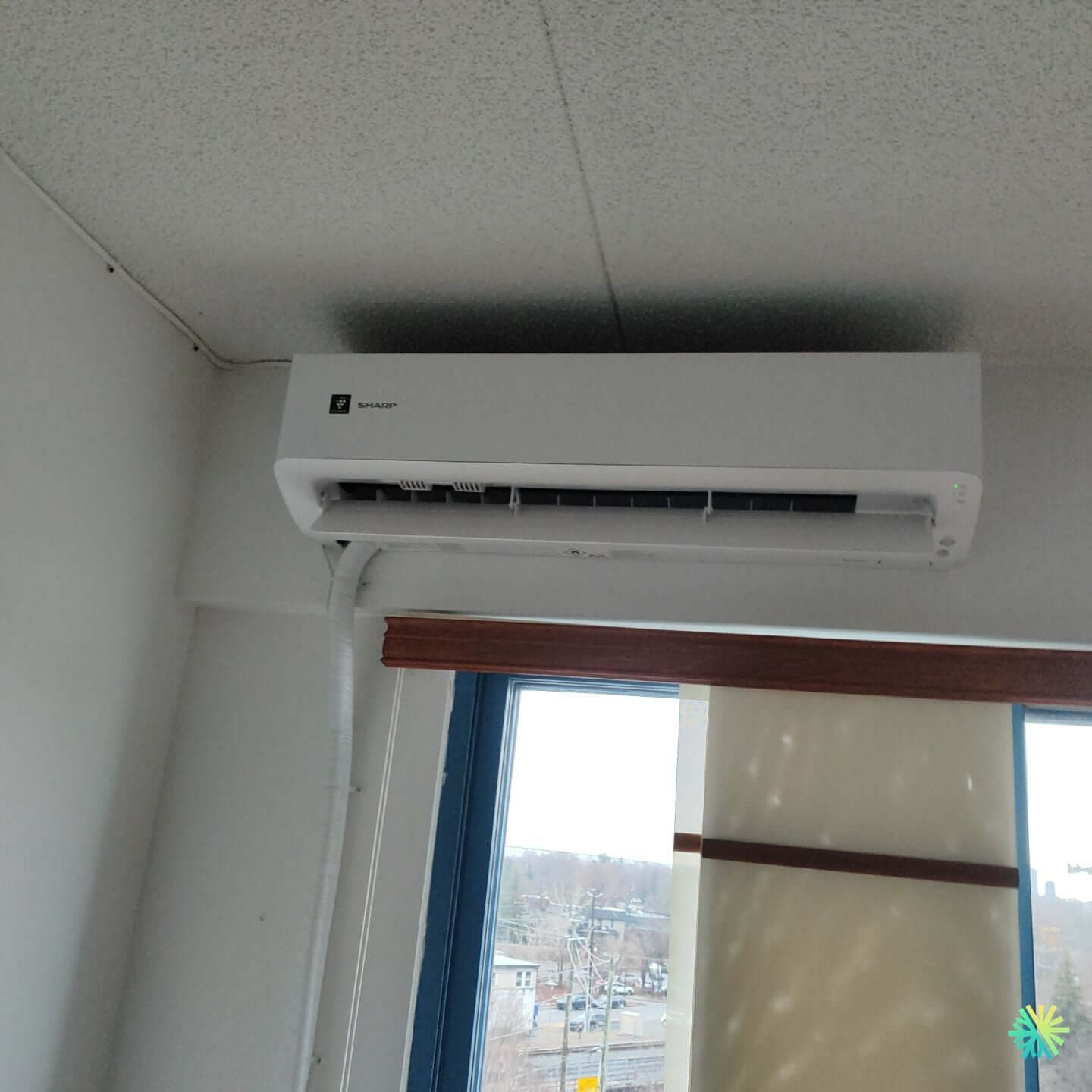

Nous posons la tête murale au plus haut du mur, alignée avec le plafond suspendu, à proximité de la retombée et en retrait du vitrage. Objectifs :

• balayage de l’air le long du plafond pour un mélange homogène ;

• éviter les apports solaires et le soufflage direct vers la zone de travail ;

• garder libre la course des stores et l’accès à la fenêtre pour l’entretien.

Le support mural est ancré dans la zone pleine. Nous vérifions le niveau et la planéité pour assurer l’écoulement gravitaire des condensats et un fonctionnement silencieux.

Parcours des liaisons, capping et traversée

Pour préserver l’esthétique du bureau :

• nous regroupons lignes frigorigènes + câble + drain dans un capping blanc vertical qui descend de la sortie latérale de la tête, épousant l’angle du mur puis vers la traversée ;

• longueur totale estimée des lignes : 2 à 3 m (aller-retour), minimisant les pertes de charge ;

• traversée de mur courte à proximité de la baie ; percement Ø65 mm, coupe-vapeur périphérique et scellement extérieur ;

• isolation continue des liaisons (cellules fermées) et rubanage aux raccords pour éviter la condensation sur paroi.

Ce cheminement compact limite les interventions dans le plafond suspendu et conserve une signature visuelle minimale dans le local.

Évacuation des condensats : priorité au gravitaire

Le drain suit le même capping avec pente contrôlée vers l’extérieur. Avantages :

• fiabilité accrue (pas de pompe) ;

• silence de fonctionnement ;

• entretien limité à un rinçage périodique.
  Si l’architecture l’impose, nous prévoyons l’option mini-pompe, mais ici l’évacuation gravitaire s’est imposée naturellement.

Unité extérieure : toiture plate et protections

Le bâtiment de bureaux dispose d’un toit plat : nous y installons l’unité extérieure sur rails antivibratiles avec dalles lestées :

• dégagements normatifs respectés pour l’aspiration et le refoulement ;

• gestion du dégivrage et écoulement libre loin des zones de passage ;

• parafroid et relevage pour garder la machine hors des accumulations de neige ;

• câblage et liaisons surbardées et protégées UV.
  Ce choix évite d’encombrer la façade vitrée et limite la transmission de vibrations vers les cloisons légères.

Étapes clés d’une installation CVAC maîtrisée

1. Validation électrique : disjoncteur dédié et calibre adaptés à la plaque signalétique Sharp ; vérification du différentiel si requis par site.

2. Mise en place du support et contrôle laser du niveau pour l’écoulement des condensats.

3. Percement avec manchon, traitement pare-air et scellement extérieur.

4. Brasures sous azote, pressurisation azote sec pour test d’étanchéité.

5. Vide poussé au micron, stabilisation puis ouverture des vannes.

6. Paramétrage : configuration des modes, vérification du débit d’air, test chauffage/clim et balance des températures.

7. Finitions : capping, colliers, protection UV, propreté de chantier et consignes d’usage.

Résultats obtenus

• Abaissement rapide de la température en été dans la zone vitrée sans zones froides près des postes.

• Réduction de l’usage des plinthes électriques lors des intersaisons grâce au mode thermopompe.

• Niveau sonore compatible avec des réunions et appels téléphoniques ; aucune vibration ressentie dans le plafond suspendu.

Conseils d’exploitation pour un confort durable

• Orienter le volet pour que le flux longe le plafond : meilleur mélange, moins de courant d’air sur les occupants.

• Utiliser le mode déshumidification lors des journées lourdes pour un confort stable sans sur-refroidir.

• Programmer des plages horaires adaptées (arrivée/fin de journée) afin d’optimiser la consommation.

• Entretien CVAC : nettoyage des filtres toutes les 4–6 semaines en période d’usage, et visite annuelle (pression, connexions, condensats, test dégivrage).

Bonnes pratiques AirGreen et points de vigilance

• Respect du rayon de cintrage des tubes et limitation des coudes : gage de rendement et de longévité du compresseur.

• Étanchéité à l’air à la traversée : essentielle pour l’efficacité de l’enveloppe et la réduction du bruit extérieur.

• Relevage de l’unité extérieure suffisant sur toit plat : évite la recirculation d’air et l’enneigement.

• Dimensionnement précis (BTU) : éviter le surdimensionnement qui conduit à des cycles courts et à une humidité mal gérée.

Subventions et accompagnement

Les thermopompes murales à haute efficacité au R-32 peuvent être admissibles à des aides selon les programmes en vigueur et les critères de performance. Nous accompagnons nos clients dans la vérification de l’éligibilité et la constitution des dossiers pour Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

Ce que cette réalisation change pour les immeubles tertiaires du Grand Montréal

• Intégration propre dans des locaux finis, sans travaux lourds sur les faux plafonds.

• Confort thermique homogène malgré de grandes surfaces vitrées.

• Coûts d’exploitation mieux maîtrisés grâce au mode thermopompe et aux réglages fins.

• Maintenance simplifiée et accès aisé aux éléments pour l’entretien préventif.
