Une pose extérieure précise sur façade de brique avec escalier en colimaçon : performance, silence et durabilité au cœur d’un plex montréalais
Dans ce plex typique du Plateau-Mont-Royal, notre équipe a installé une thermopompe murale Sharp (gamme ZU1, réfrigérant R-32) pour assurer un chauffage et une climatisation fiables toute l’année. Le bâtiment, en brique rouge avec escalier extérieur en colimaçon et fenêtres à meneaux blancs, impose des contraintes d’implantation bien connues à Montréal. Nous détaillons ici le cheminement des liaisons, la gestion des vibrations, la fixation en façade et les bonnes pratiques qui garantissent un rendement élevé et une maintenance simplifiée.
Contexte du projet et objectifs de confort
Le client recherchait :
-
un confort 4 saisons pour l’étage principal ;
-
une intégration discrète sur la façade arrière, côté cour ;
-
une réduction des coûts d’opération par rapport aux convecteurs électriques existants ;
-
un niveau sonore maîtrisé pour préserver la tranquillité des voisins et de la cour.
La solution retenue : une thermopompe murale Sharp de la gamme ZU1 (R-32), reconnue pour sa capacité de chauffage par temps froid et son inverter efficace. L’ensemble dessert une tête intérieure (zone jour) en configuration simple zone.

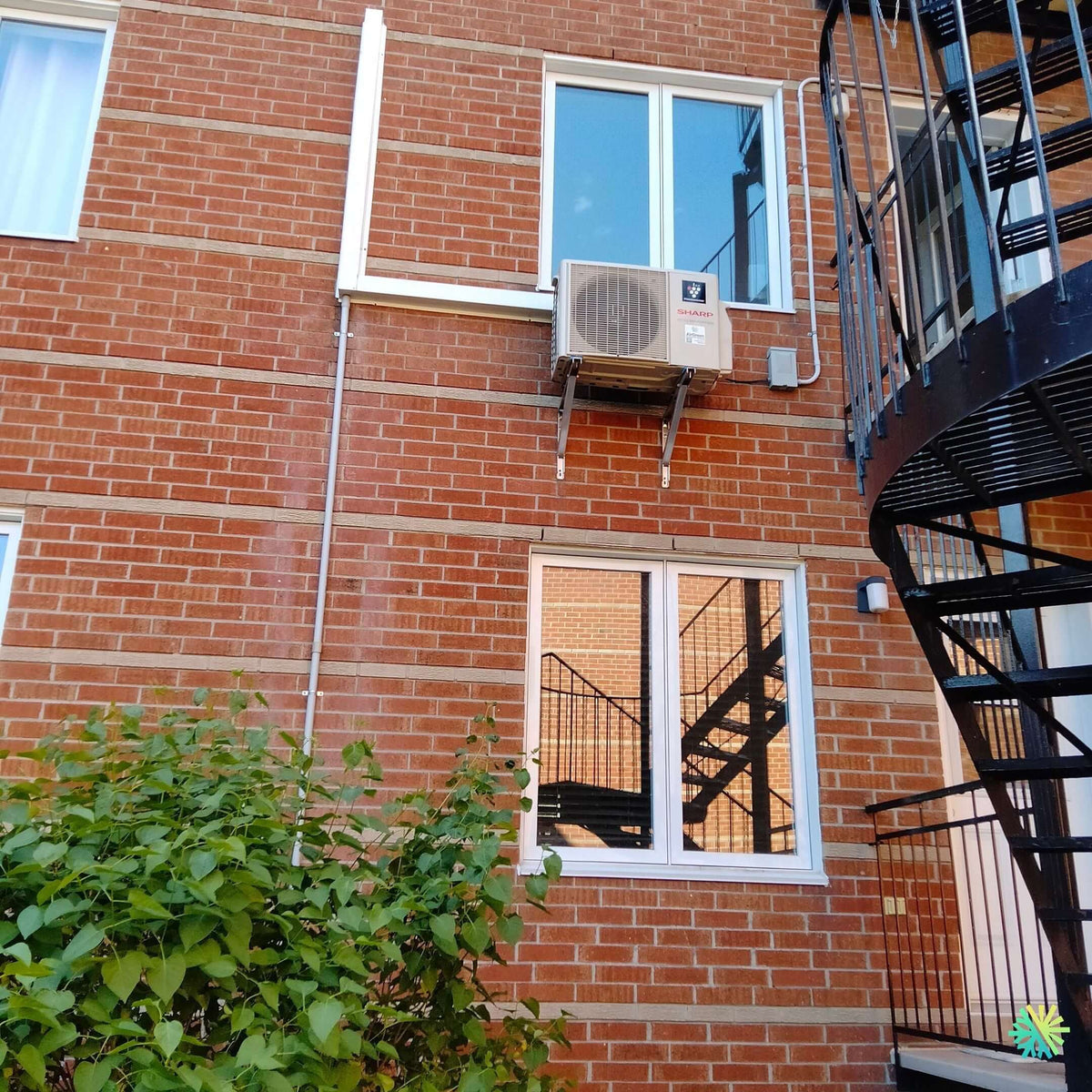

Détails d’installation — façade de brique et trajets capotés
Support et positionnement
-
Condenseur posé sur équerres murales galvanisées avec tampons antivibratiles.
-
Hauteur de pose : environ 3,0 à 3,2 m du sol fini — au-dessus de la zone d’accumulation de neige et à l’écart des projections.
-
Dégagements respectés autour de l’échangeur afin d’assurer une aspiration et un refoulement d’air libres, même à proximité de l’escalier en métal.
Cheminement frigorifique et électrique
-
Lignes frigorigènes capotées en PVC blanc : un segment vertical depuis la tête intérieure (à l’intérieur, derrière la fenêtre supérieure) puis un segment horizontal jusque sous le condenseur.
-
Longueur totale estimée : 3 à 4 m, idéale pour limiter les pertes de charge et optimiser le rendement saisonnier.
-
Câble d’alimentation dédié avec conduit rigide gris et boîte de déconnexion murale à proximité immédiate du condenseur, conforme aux exigences d’entretien.
-
Drainage de la tête intérieure géré gravitairement vers l’extérieur (pente contrôlée), ce qui supprime le risque de panne de pompe de condensats et simplifie l’entretien.
Percements et scellements
-
Perçage unique en façade, avec manchon isolé et étanchéité au coupe-vapeur pour prévenir toute infiltration d’air et d’humidité.
-
Fixation sur brique avec ancrages mécaniques adaptés, couple de serrage contrôlé pour préserver le parement.
Pourquoi la gamme Sharp ZU1 (R-32) s’impose ici
-
Réfrigérant R-32 : potentiel de réchauffement global inférieur au R-410A et meilleure capacité volumétrique, pour des appareils plus efficaces et compacts.
-
Chauffage par temps froid : performance stable en climat montréalais, avec maintien de la capacité et dégivrages optimisés.
-
Silence de fonctionnement : crucial dans une cour intérieure entourée d’habitations, avec ventilateur et compresseur inverter à modulation fine.
-
Contrôle intelligent : compatibilités Wi-Fi et minuteries, pratiques pour ajuster l’économie d’énergie selon l’occupation.
Capacité recommandée : pour une zone jour bien isolée d’un plex, une configuration autour de 12 000 à 15 000 BTU (à valider au calcul de charge) couvre la majorité des besoins, tout en laissant une marge lors des pointes de chaleur.
Défis spécifiques d’un plex avec escalier extérieur… et nos solutions
-
Vibrations et résonance sur la brique
-
Utilisation de tampons antivibratiles, entretoises et couple de fixation calibré.
-
Vérification de la rigidité des équerres pour éviter toute amplification sous l’effet du compresseur.
-
-
Ombres et recyclage d’air près de l’escalier en colimaçon
-
Orientation du condenseur pour éviter les recirculations d’air chaud/froid contre la volée métallique.
-
Dégagement avant préservé pour maintenir le débit d’air nominal.
-
-
Esthétique et entretien en cour partagée
-
Capotage blanc vertical et horizontal parfaitement aligné aux joints de brique pour une intégration propre.
-
Hauteur de pose pensée pour que l’unité reste hors d’atteinte, tout en restant accessible pour l’entretien.
-
-
Hiver montréalais
-
Maintien d’un jeu sous le châssis pour que la glace issue du dégivrage ne bloque pas la ventilation.
-
Pente de la dalle inexistante (murale) compensée par un léger angle du plateau d’équerres pour l’évacuation naturelle.
-
Ce qu’apporte concrètement cette installation
-
Confort uniforme dans la pièce principale : brassage doux et température stable.
-
Baisse mesurable des coûts de chauffage par rapport aux plinthes électriques (modulation continue).
-
Silence appréciable pour la cour et les occupants (mode bas-bruit).
-
Maintenance facilitée : déconnexion apparente, capotage accessible, filtres lavables côté intérieur.
Bonnes pratiques AirGreen sur façades de brique (check-list utile)
-
Choix du mur : privilégier une façade sans dépassement de corniche qui rejette la neige sur l’unité.
-
Équerres : galvanisées ou inox selon l’exposition ; longueurs d’ancrage conformes à la brique et au joint.
-
Capotage : couleur blanche ici pour se marier aux menuiseries ; possibilité noire ou brique sur demande.
-
Anti-vibrations : plots sous châssis + entretoise arrière pour casser le pont rigide.
-
Électricité : circuit dédié, calibre et disjoncteur selon la plaque signalétique ; disjoncteur extérieur accessible.
-
Égouttement/dégivrage : vérifier le rejet d’eau pour ne pas glacer les allées ni les escaliers.
-
Entretien : prévoir un dégagement frontal et latéral suffisant pour le nettoyage des batteries.
Entretien CVAC : garder le rendement au plus haut
Un entretien CVAC régulier prolonge la vie de l’équipement et maintient le rendement saisonnier :
-
Nettoyage des filtres intérieurs toutes les 4 à 8 semaines en période d’usage.
-
Inspection annuelle : pression/fréon, échangeurs, connexions électriques, serrage des ancrages, état des capots.
-
Dégagement hiver : s’assurer que la neige ne s’accumule pas contre l’unité (même en pose murale).
-
Désinfection douce des serpentins intérieurs pour la qualité d’air.
Subventions et admissibilités
Les thermopompes murales de nouvelle génération au R-32, capables de fournir du chauffage à basse température, sont généralement admissibles à des programmes d’aide au Québec. L’admissibilité dépend du modèle exact, des rendements (SEER/HSPF/SCOP) et des conditions du programme en vigueur. Nous accompagnons nos clients pour vérifier les critères et monter le dossier lorsque l’appareil choisi y répond.
Ce que nous mesurons après chaque mise en service
-
Surchauffe et sous-refroidissement conformes au carnet constructeur ;
-
Intensité absorbée vs. consigne ;
-
Température de soufflage et différentiel pièce ;
-
Vibrations au châssis et bruit perçu côté cour ;
-
Étanchéité des traversées et pentes des drains.
Les relevés de fin de chantier assurent au propriétaire que la performance contractuelle est atteinte et que l’appareil est prêt pour des hivers montréalais exigeants.
Résultat
La façade arrière retrouve une ligne propre et fonctionnelle : condenseur Sharp discrètement suspendu, capots alignés et alimentation sécurisée. À l’intérieur, la tête murale fournit un confort immédiat, avec une modulation fine en chauffage comme en climatisation. Cette installation illustre l’expertise d’AirGreen dans les bâtiments en brique du Plateau-Mont-Royal et, plus largement, dans tout le Grand Montréal.
