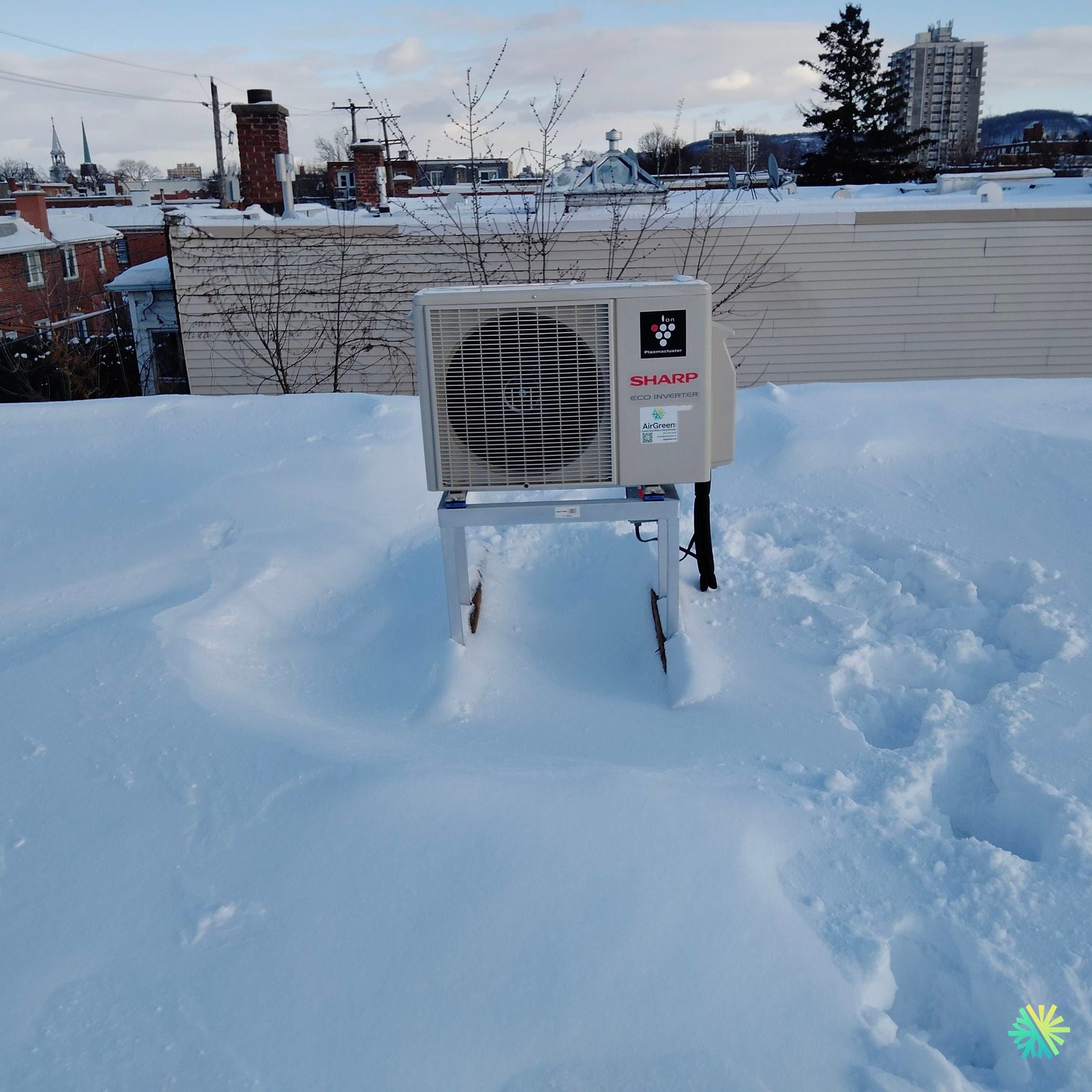

Installation d’une Sharp (modèle de la gamme ZU1) thermopompe murale sur toit plat au Plateau-Mont-Royal

Une pose surélevée, pensée pour les toits plats montréalais : circulation d’air libre dans la neige, entretien sûr et silence en cour intérieure

Contexte urbain et objectifs

Au Plateau-Mont-Royal, les immeubles typiques à toits plats exigent une approche CVAC adaptée : dégagements resserrés, voisins proches, accès au toit par trappe ou escalier extérieur, et neige soufflée par le vent qui s’accumule en congères. Notre client souhaitait un chauffage fiable pour un logement rénové au dernier étage, une climatisation discrète l’été, et une installation conçue pour durer sans nuire à l’étanchéité du toit.

Nous recommandons une thermopompe murale Sharp (unité extérieure monoventilateur, Inverter) – modèle de la gamme ZU1 (réfrigérant R-32) – couplée à une tête intérieure murale principale, avec la possibilité d’ajouter une seconde zone ultérieurement si l’usage évolue. La Sharp est choisie pour sa modulation fine, son acoustique contenue et sa stabilité en basse température, critères clés en milieu urbain dense.

Pourquoi cette Sharp sur un toit plat du Plateau

• Modulation Inverter : maintien d’une température homogène et économies d’énergie grâce à l’ajustement continu de la vitesse du compresseur.

• Compacité : carter réduit et ventilateur unique limitant la prise au vent et les nuisances sonores.

• R-32 : fluide frigorigène de génération récente, favorisant de bons rendements saisonniers et un impact environnemental réduit par rapport aux anciennes générations.

• Service facilité : architecture accessible pour l’entretien CVAC périodique sur toit plat.

Implantation extérieure : surélévation et respect de la membrane

Nous installons l’unité sur un support surélevé en acier galvanisé, dimensionné pour la charge et les charges de vent. Les pieds reposent sur des semelles qui répartissent l’effort et préservent la membrane. Les ancrages sont positionnés selon un plan de charge qui évite les zones sensibles (jonctions, drains, relevés d’étanchéité).

Atouts de la pose surélevée en climat neigeux :

1. Dégagement neige : le ventilateur et les grilles d’échange restent au-dessus des congères usuelles, maintenant l’aspiration et le soufflage libres.

2. Écoulement du dégivrage : l’eau s’évacue par gravité sans geler autour du châssis ; l’aire sous le support reste ventilée et dégagée.

3. Durabilité : les ailettes restent à l’abri des amas de glace compactée ; le châssis ne baigne jamais dans l’eau de fonte.

4. Vibrations : silentblocs calibrés entre l’unité et le support limitent la transmission vibratoire vers la structure.

Nous respectons scrupuleusement les dégagements recommandés par le fabricant en façade, à l’arrière et sur les côtés afin d’assurer un brassage d’air optimal, même quand la neige modèle le paysage.

Parcours frigorifique et étanchéité

Le parcours frigorifique suit la meilleure ligne courte et directe :

• Cheminement vertical dans une cheminée technique puis percement étanché à travers la toiture (mousse coupe-feu, solin, mastic compatible membrane).

• Capping UV-résistant pour protéger les liaisons frigorigènes (cuivre isolé haute densité) et le câblage jusqu’à l’unité.

• Boucle de service derrière l’unité pour l’absorption des dilatations et un démontage futur sans contrainte sur les collets.

Côté électrique, nous installons un disconnect sur le toit, visible et dégagé, alimenté par un circuit dédié depuis le panneau. Le gabarit de câble, la mise à la terre et le calibre du disjoncteur respectent le Code électrique. Les cheminements sont attachés hors stagnation d’eau pour éviter l’englacement.

Spécificités grand froid : givre, vent et acoustique

Les toits plats du Plateau sont exposés aux rafales. Nous orientons l’unité pour réduire la recirculation d’air et éviter le souffle direct vers les rebords et obstacles. La logique de dégivrage Inverter de Sharp limite la durée des cycles, ce qui préserve le confort à l’intérieur. Nous remettons au client un plan d’entretien :

• Corridor dégagé d’au moins 1 m devant la façade de soufflage.

• Surveillance après tempêtes : dégager une éventuelle corniche de glace sous l’appareil.

• Rinçage doux des ailettes au printemps, jamais de haute pression.

• Vérification semestrielle des fixations, silentblocs et capots.

Grâce au support surélevé et à la modulation basse vitesse, l’acoustique est très contenue et peu perceptible depuis la cour intérieure et les ruelles, un sujet sensible dans ce quartier de plex.

Intérieur : tête murale, confort sans courant d’air

La tête murale principale dessert l’aire de vie du dernier étage. Les points clés de réglage remis au propriétaire :

• Consigne stable en mode chauffage ; la modulation fait le reste et évite les à-coups.

• Orientation des volets pour balayer la pièce sans courant d’air sur le canapé ou la table.

• Filtration : nettoyage mensuel des filtres en période de chauffage/climatisation.

• Programmation : plages horaires adaptées à l’occupation, sans variations brusques.

Étapes techniques : mise en service de précision

1. Évasements soignés au gabarit, collets contrôlés au couple.

2. Épreuve azote avec tenue en pression et contrôle de chute.

3. Tirage au vide profond (microns), stabilisation, vérification d’absence d’humidité.

4. Ouverture du fluide et mesures des pressions/ températures en mode chaud.

5. Vérifications électriques : intensité, chutes de tension, fonctionnement du disconnect.

6. Paramétrage et test de dégivrage contrôlé.

7. Remise client : carnet d’entretien et conseils d’usage saisonniers.

Résultat : confort maîtrisé et toiture respectée

Le logement gagne une chaleur homogène malgré les vents dominants. L’eau de dégivrage s’écoule librement sans stalagmites de glace autour du châssis. La membrane de toit reste intacte grâce au plan de pose et aux semelles de répartition. En été, la modulation Inverter assure un rafraîchissement discret, sans nuisances dans les ruelles.

Bonnes pratiques AirGreen pour les toits plats

• Tracer un couloir d’accès hivernal : sécurité des techniciens et entretien CVAC simplifié.

• Éviter les pare-neige improvisés qui recirculent l’air soufflé.

• Maintenir les drains de toiture dégagés pour que l’eau issue du dégivrage quitte la zone.

• Programmer un entretien annuel : propreté des batteries, resserrage des connexions, contrôle des paramètres Inverter et mise à jour des recommandations d’usage.

Subventions et conformité

Selon la référence exacte de la thermopompe Sharp (homologation Energy Star, performance en climat froid), des programmes d’aide peuvent s’appliquer au Québec. Nous accompagnons nos clients pour Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud : photos des plaques signalétiques, numéro de série, factures détaillées et formulaires requis sont préparés avec rigueur pour sécuriser l’admissibilité.

Fiche projet — en un coup d’œil

• Lieu : Plateau-Mont-Royal (Montréal)

• Bâtiment : plex à toit plat, accès par trappe de toit

• Type : thermopompe murale (chauffage & climatisation)

• Marque : Sharp — modèle de la gamme ZU1 (R-32)

• Pose extérieure : support surélevé galvanisé, semelles de répartition, silentblocs

• Parcours : cheminée technique, capping UV, percement étanché

• Électrique : circuit dédié avec disconnect sur toit

• Points forts : rendement stable en hiver, bruit contenu, toiture préservée, entretien CVAC facilité

Notre engagement

Chez AirGreen, chaque installation CVAC s’adapte au bâti réel : toit plat, courette étroite, voisinage, vent, neige. Ici, l’association Sharp + support surélevé + parcours étanche livre un confort durable, prêt pour tous les hivers montréalais.
