Installation d’une Sharp Série R-32 thermopompe murale à Rosemont–La Petite-Patrie

Un montage sur toit plat pensé pour l’hiver montréalais, stable dans la poudreuse et performant jusqu’aux grands froids

Contexte urbain et besoins du client

À Rosemont–La Petite-Patrie, les plex en brique à toit plat dominent. Notre client occupe le dernier étage d’un triplex et souhaite un confort stable en chauffage comme en climatisation, sans vibration pour les voisins et sans empiéter sur la cour arrière. Nous proposons une thermopompe murale Sharp de série R-32, adaptée aux hivers de Montréal et aux étés humides, avec un montage sur toit pour libérer les façades.

Pourquoi la série R-32 de Sharp pour ce bâtiment

• Réfrigérant à faible PRG (R-32) répondant aux nouvelles exigences.

• Rendements saisonniers élevés et maintien de capacité à basse température, idéal pour un usage quatre saisons à Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

• Niveau sonore contenu du condenseur, un atout pour les milieux denses.

Dimensionnement : pour un logement de dernier étage, nous prévoyons généralement 12 000 à 18 000 BTU pour la zone principale, à confirmer par calcul de charge (isolation, orientation, infiltration d’air). Ici, l’analyse thermique oriente vers une unité de la série couvrant confortablement la pièce de vie et la chambre attenante.

Défis du chantier et solutions AirGreen

1) Toit plat enneigé : préserver le débit d’air

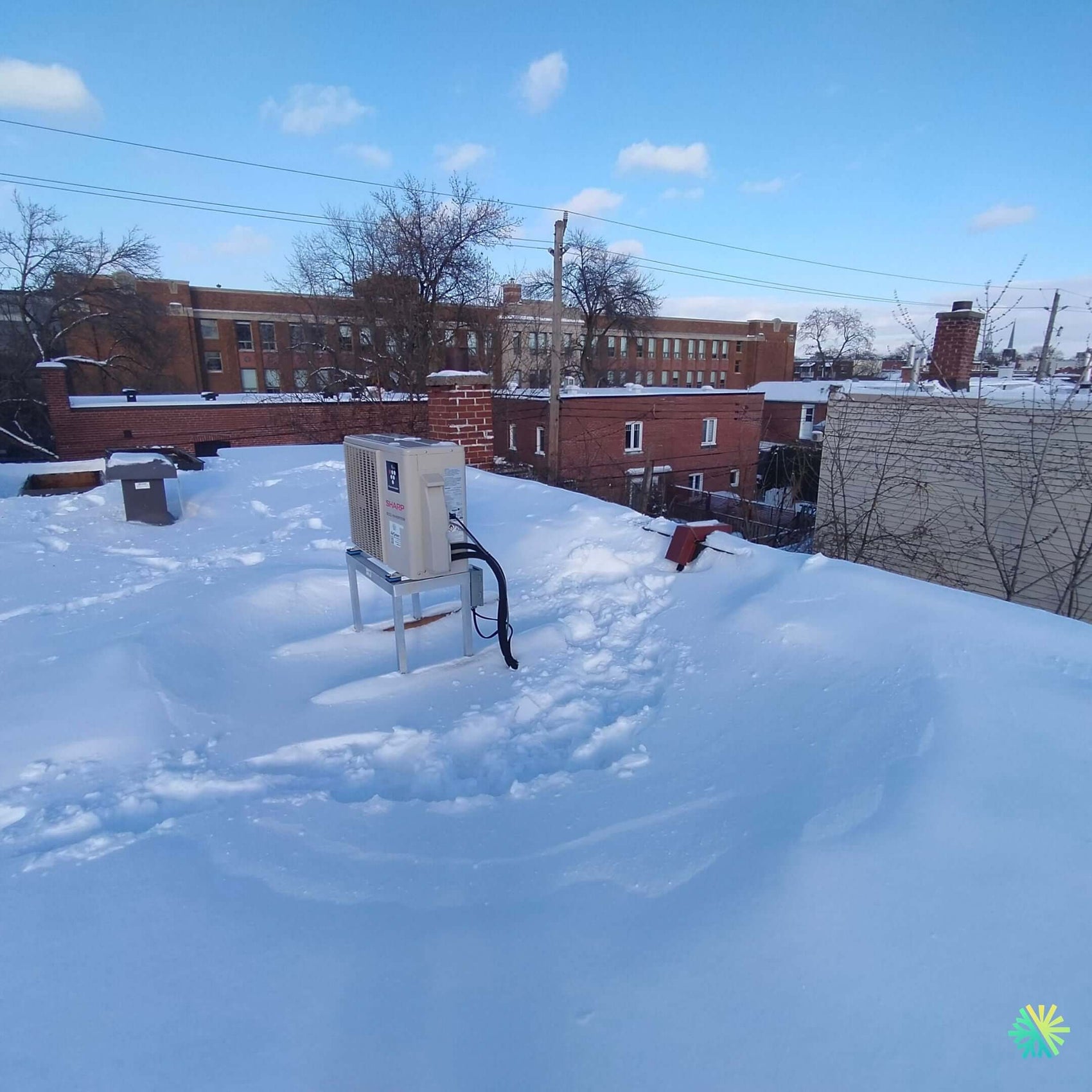

Sur le toit, la neige formait des congères irrégulières. Nous installons le condenseur sur un support surélevé galvanisé (rehausse ~60 cm) pour maintenir :

• une prise d’air libre au-dessus des accumulations;

• un refoulement dégagé loin de la neige soufflée;

• une zone de service praticable.

Des tampons anti-vibration isolent la structure. L’assise est alignée sur les chevrons pour répartir les charges sans créer de point de pression sur la membrane.

2) Intempéries et vent

Le rebord de toit offre un brise-vent partiel. Nous positionnons l’unité à distance du muret pour éviter la re-circulation d’air et les givrements prématurés. L’orientation limite l’aspiration de neige poudreuse. Les ancrages inox protégés assurent la tenue au vent.

3) Gestion du dégivrage et de l’eau

En mode chauffage, les cycles de dégivrage rejettent de l’eau. Le banc est conçu pour drainer gravitairement vers une zone d’évacuation sans ruisseler vers les drains sensibles. Au besoin, un déflecteur discret oriente l’écoulement. Aucune pompe n’est requise à l’extérieur.

4) Parcours frigorifique propre et durable

Le trajet frigorifique suit un parcours court : sortie condenseur → pénétration étanche via une rehausse technique → descente contrôlée en gaine vers la tête intérieure. Nous utilisons :

• cuivre isolé, isolation fermée continue, ruban pare-UV;

• pare-vapeur en points sensibles et joints scellés;

• capping sobre (noir) pour une intégration discrète côté intérieur, sans pont thermique.

Longueur estimée du circuit : faible à moyenne, ce qui réduit les pertes de charge et améliore le rendement.

5) Alimentation électrique sécuritaire

Branchement via disjoncteur dédié et interrupteur de sécurité à proximité du condenseur. Le câble chauffant n’est pas requis sur ce tracé; l’isolant est continu et protégé. La mise à la terre est vérifiée, les serre-câbles sont inox.

À l’intérieur : confort ciblé et silence

La tête murale est posée en zone centrale, avec soufflage vers les espaces de vie. Le calage au laser garantit l’horizontalité pour un écoulement de condensat sans bruit. Les volets automatisés répartissent l’air de manière homogène, limitant les stratifications fréquentes en étage supérieur.

Mise en service et contrôles qualité

Étapes clés

1. Épreuve d’azote et test d’étanchéité.

2. Tirage au vide profond jusqu’aux seuils requis pour éliminer l’humidité.

3. Pesée / ajustement de charge selon la longueur réelle des lignes.

4. Vérifications électriques et sens de rotation du ventilateur.

5. Paramétrage mode froid/chaleur, limites de volets, consignes éco, Wi-Fi si souhaité.

Ce que nous mesurons

• Températures d’aspiration/refoulement et surchauffe/sous-refroidissement.

• Intensité absorbée vs courbe nominale.

• Delta-T soufflage-ambiance.

• Bruit et vibrations (mesure comparative avant/après calage des silent-blocs).

Résultat : un fonctionnement stable, sans résonance dans la structure, et un Delta-T cohérent en chauffage même par temps froid.

Entretien CVAC recommandé (hiver et été)

Hiver à Montréal

• Surveiller l’accumulation de neige autour du banc : conserver 30 cm libres à l’aspiration.

• Ne pas casser la glace sur les ailettes : privilégier un brossage doux si nécessaire.

• Maintenir la pente de drainage dégagée pour les cycles de dégivrage.

À l’année

• Nettoyage des filtres de la tête intérieure tous les 1 à 3 mois.

• Inspection annuelle : pression statique, état de l’isolant, serrage électrique, propreté de l’échangeur.

• Ajustements de paramètres d’économie d’énergie (consignes nocturnes, programmation).

Pitfalls fréquents… et comment nous les évitons

• Condenseur posé trop bas : risque d’ensevelissement; notre rehausse supprime ce point.

• Re-circulation d’air contre un parapet : nous gardons un gabarit libre en aspiration/refoulement.

• Percements non étanches : ici, traversées à manchon étanche et scellant compatible membrane.

• Lignes frigorifiques exposées au soleil : capotage et isolation UV-stable.

• Vibrations transmises au gypse : silent-blocs côté toit et entretoises à l’intérieur.

Confort, économies et subventions

Une thermopompe murale récente à R-32 permet :

• un chauffage efficace durant l’entre-saison et une grande partie de l’hiver;

• une climatisation silencieuse l’été;

• des factures allégées face aux vieux plinthes électriques.

Selon la capacité choisie et les performances de la série, l’équipement est généralement admissible à des programmes d’aide pour thermopompes haute efficacité au Québec. Nous validons l’éligibilité lors de la soumission et fournissons l’accompagnement administratif pour les clients de Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

Détails techniques saillants de cette installation

• Type d’équipement : thermopompe murale Sharp – série R-32.

• Montage : support de toit galvanisé surélevé, ancrages inox, tampons anti-vibration.

• Contexte : toit plat d’un triplex en brique, quartier Rosemont–La Petite-Patrie.

• Parcours : lignes frigorifiques courtes, pénétration étanchéifiée, isolation continue.

• Hiver : dégagements respectés pour neige et service; gestion du dégivrage par drainage gravitaire.

Ce que gagne le client

• Température homogène dans la zone jour/nuit.

• Faible empreinte visuelle sur la façade.

• Maintenance simple et planifiable.

• Installation CVAC conforme aux meilleures pratiques locales, prête pour les hivers de Montréal.

Conseils pratiques pour votre projet

• Pour un toit plat, privilégier une rehausse ≥ 45–60 cm et des dégagements généreux autour du condenseur.

• Prévoir un chemin d’accès hivernal sécurisé pour l’entretien.

• Protéger les traversées de toit avec des produits compatibles membrane.

• Confier le dimensionnement à une équipe qui maîtrise les réalités thermiques des plex montréalais.

Chez AirGreen, nous concevons chaque installation CVAC pour résister au climat, s’intégrer à l’architecture locale et livrer un confort mesurable toute l’année.
