Un condenseur discret sur toit plat, taillé pour le microclimat du fleuve
Au cœur du Vieux-Port de Montréal, nous intégrons une thermopompe murale Sharp (série ZU1, R-32) dans un immeuble de type plex/commercial léger. Le condenseur extérieur prend place sur toit plat gravillonné, à proximité du fleuve et du pont Jacques-Cartier, zone exposée aux vents et aux variations rapides de température. L’objectif : offrir un confort quatre-saisons aux occupants tout en respectant les contraintes architecturales et le paysage urbain nocturne emblématique du secteur.
Le site et ses contraintes spécifiques
-
Toit plat avec membrane sous gravier, accès par trappe intérieure.
-
Vent dominant venant du fleuve et variations hygrométriques élevées.
-
Parc machines partagé : d’autres unités CVAC à proximité imposent des dégagements normatifs pour l’aspiration et le refoulement d’air.
-
Cheminement technique court et protégé jusqu’à la tête intérieure installée sous plafond dans la zone de vie.
Choix de la gamme et dimensionnement
Nous sélectionnons la Sharp série ZU1, une thermopompe murale reconnue pour :
-
sa modulation inverter stable,
-
son rendement saisonnier élevé,
-
sa compatibilité R-32 (meilleur transfert thermique et empreinte réduite),
-
la technologie Plasmacluster de Sharp qui améliore la qualité d’air en intérieur.
Après calcul de charge tenant compte de l’enveloppe, de l’orientation et de l’occupation, une capacité nominale de 12 000 BTU répond aux besoins de l’aire desservie, tout en laissant de la marge aux pointes estivales. L’appareil conserve des performances utiles par temps froid, un critère essentiel à Montréal.
Structure et supportage : stabilité avant tout

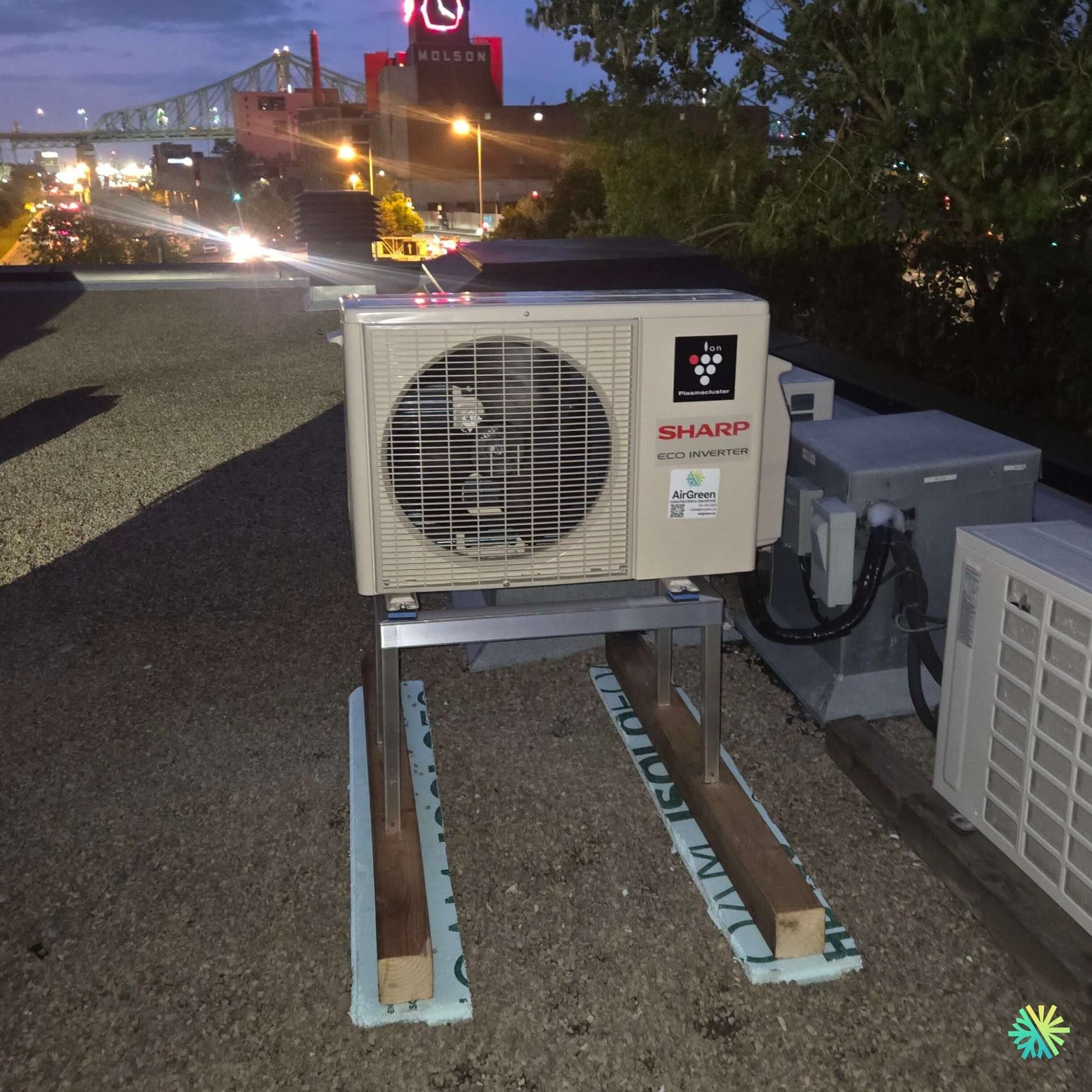

Pour protéger la membrane et absorber les vibrations, nous posons le condenseur sur un tréteau en acier galvanisé fixé à des sommeils en bois traités reposant sur semelles isolantes (panneaux de mousse haute densité) qui répartissent la charge sur le gravier.
Nos principes de supportage sur toit plat :
-
Aucun percement dans la membrane : toutes les charges sont diffusées par appuis continus.
-
Hauteur libre sous l’appareil pour éviter l’accumulation de neige et faciliter l’écoulement d’eau.
-
Silent-blocs aux points de contact pour limiter la transmission vibratoire au bâtiment.
-
Orientation du ventilateur à l’opposé des obstacles pour un balayage d’air dégagé.
Électricité et sécurité
À proximité immédiate du condenseur, nous installons un sectionneur extérieur dans un boîtier étanche (visible sur la photo), conforme aux exigences du Code. La ligne dédiée provient du panneau principal avec disjoncteur calibré. La mise à la terre et la gestion des câbles sont soignées pour garantir longévité et sécurité lors des opérations d’entretien.
Liaisons frigorifiques et étanchéité
Les tuyauteries en cuivre isolé empruntent un parcours court et rectiligne : sortie sur toiture via un chapeau de toit avec passe-câbles étanche, puis descente capotée côté façade intérieure jusqu’à la tête.
Étapes essentielles :
-
Évasements réalisés à l’outil calibré et serrage au couple prescrit.
-
Tirage au vide profond (< 500 microns) et test de tenue au vide.
-
Complément de charge R-32 ajusté selon la longueur réelle.
-
Reconstitution du pare-vapeur et scellement pour prévenir toute infiltration d’humidité.
Positionnement par rapport aux autres unités
Le toit accueille plusieurs équipements. Nous respectons strictement :
-
les dégagements d’aspiration/refoulement,
-
la non-recirculation d’air chaud,
-
un couloir de service pour l’intervention technique.
Cette organisation évite les pertes de rendement dues à l’air court-circuité et simplifie l’entretien.
Mise en service instrumentée
Nos techniciens procèdent à :
-
la vérification électrique (tensions, intensité en charge),
-
la mesure de surchauffe/sous-refroidissement,
-
la stabilisation de la fréquence compresseur en mode test,
-
l’équilibrage des volets à l’intérieur pour distribuer l’air sans courant d’air direct.
Le résultat est une montée en confort rapide et homogène, avec un niveau sonore extérieur maîtrisé malgré l’environnement urbain.
Résilience au climat du Vieux-Port
Les toitures proches du fleuve connaissent vents soutenus, embruns et cycles gel/dégel. Notre configuration protège l’équipement :
-
Hauteur accrue sous l’unité pour éviter la neige soufflée.
-
Orientation optimisée pour limiter l’impact du vent sur l’hélice.
-
Fixations inox et galvanisation pour la corrosion.
-
Sur demande, possibilité d’ajouter déflecteurs anti-vent ou pare-neige si l’historique l’exige.
Bénéfices pour l’occupant
-
Chauffage économique pendant l’intersaison et soutien hivernal selon l’isolation.
-
Climatisation silencieuse et stable en été, même lors d’épisodes chauds urbains.
-
Qualité d’air améliorée grâce au Plasmacluster de Sharp.
-
Impact visuel minimal depuis la rue : condenseur camouflé par l’acrotère et bruit diffusé vers le ciel.
Entretien CVAC : la clé de la performance durable
Pour une thermopompe murale sur toit plat, nous recommandons :
-
Inspection annuelle à la mi-printemps : nettoyage échangeur/ventilateur, serrage borniers, contrôle sectionneur.
-
Lavage des filtres de la tête intérieure toutes les 4 à 8 semaines selon usage.
-
Dégagements hivernaux : vérifier qu’aucune congère ne réduit l’admission d’air.
-
Vérification des capotages et ré-étanchéité des traversées tous les deux ans.
Subventions et admissibilité
Les thermopompes murales à haut rendement utilisant le R-32 peuvent être admissibles à certains programmes d’aide au Québec, sous réserve de critères de performance saisonnière et de chauffage à basse température. Notre équipe accompagne les clients de Montréal, Laval, Longueuil, Rive Nord et Rive Sud pour constituer les dossiers et maximiser les aides lorsque l’équipement choisi répond aux exigences.
Conseils d’usage AirGreen
-
Consigne stable (21 °C en chauffage, 24–25 °C en climatisation) pour favoriser la modulation.
-
Éviter le mode Auto pendant les mi-saisons au profit de Chauffage ou Froid dédiés.
-
Portes ouvertes dans l’habitat pour tirer parti du brassage d’air.
-
Programmer une vitesse auto ou moyenne pour un compromis confort/efficacité.
Pourquoi AirGreen au Vieux-Port et dans le Grand Montréal
-
Équipes certifiées RBQ, formées aux réfrigérants de nouvelle génération.
-
Méthodologie : calcul de charge, mise en service instrumentée, photos de conformité, rapport client.
-
Service après-vente : entretien CVAC, optimisation des réglages, pièces d’origine.
-
Couverture : Montréal, Laval, Longueuil, Rive Nord, Rive Sud.
Fiche express du projet sur toit plat
-
Type : thermopompe murale Sharp série ZU1 (R-32).
-
Capacité indicative : ≈ 12 000 BTU selon calcul de charge.
-
Supportage : tréteau galvanisé sur sommeils + semelles isolantes, silent-blocs.
-
Électricité : sectionneur étanche à portée de main, circuit dédié.
-
Frigorifique : tirage au vide profond, charge ajustée, traversées étanchées.
-
Contexte : toit plat du Vieux-Port, exposition au vent gérée, intégration discrète.
