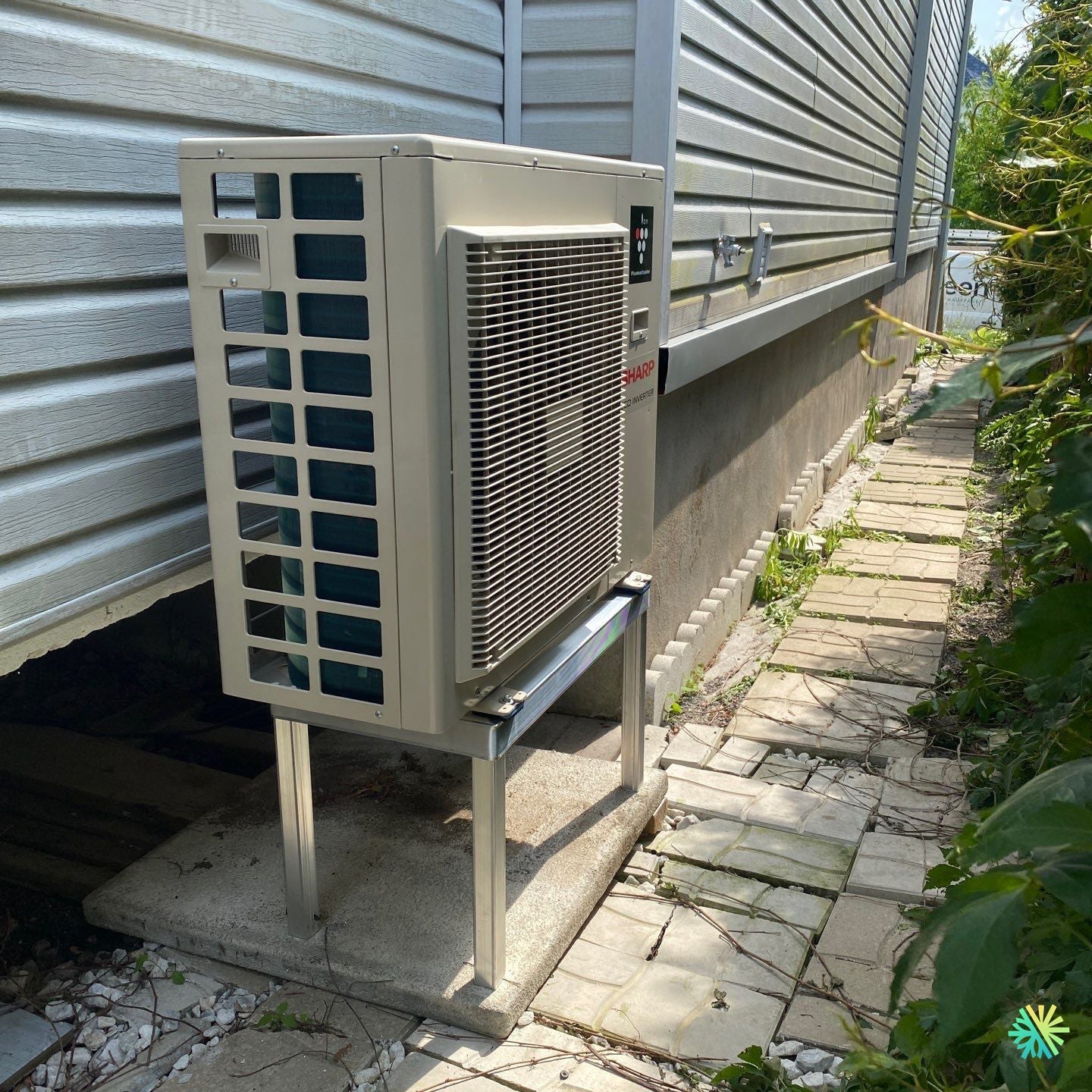

Une installation CVAC élégante, pensée pour durer : notre équipe intègre une thermopompe murale Sharp (gamme ZU1, réfrigérant R-32) dans un passage latéral étroit, avec une structure surélevée adaptée aux hivers de la Rive Sud.
Un projet sur mesure pour une maison familiale de Boucherville
Chez AirGreen, nous concevons des installations sobres et efficaces, qui respectent l’architecture et facilitent l’entretien CVAC. Sur cette résidence à Boucherville, nous positionnons l’unité extérieure dans un corridor latéral pavé, bordé de végétation et de parements en vinyle. L’objectif : garantir un chauffage fiable en période froide, une climatisation silencieuse en été et un accès technique sûr, sans gêner la circulation.
Contexte et attentes du propriétaire
-
Réduire les coûts de chauffage et stabiliser la température des pièces de vie.
-
Préserver l’esthétique des façades visibles de la rue.
-
Minimiser les nuisances sonores côté voisin.
Pourquoi la Sharp ZU1 (R-32) pour ce projet?
Rendement et confort en quatre saisons
-
Compresseur inverter assurant une modulation fine et une température intérieure stable.
-
Réfrigérant R-32 : meilleure efficacité volumétrique et charge réduite par rapport au R-410A.
-
Algorithmes de dégivrage optimisés, utiles lors des épisodes de gel sur la Rive Sud.
Simplicité de maintenance et disponibilité des pièces
-
Conception verticale compacte facilitant l’accès aux panneaux de service.
-
Composants courants et filière d’approvisionnement solide au Grand Montréal.
Cohérence avec les programmes actuels
-
Selon la capacité choisie et les performances certifiées, cette gamme peut s’intégrer à des programmes d’aide applicables au Québec pour les maisons unifamiliales à Montréal, Laval, Longueuil, Rive Nord et Rive Sud.
Architecture de l’installation : stabilité, dégagements et silence
Socle surélevé et protection contre la neige
Nous fixons l’unité sur un support en aluminium surélevé, ancré à une dalle de béton stable. Cette surélévation :
-
maintient la base du condenseur au-dessus de la ligne de neige et du ruissellement de dégivrage;
-
limite la reprise de poussières et débris;
-
améliore le confort acoustique en désolidarisant la machine du sol.
Des tampons antivibratiles réduisent la transmission d’énergie vers la structure.
Dégagements maîtrisés dans un passage étroit
Le corridor latéral impose une gestion précise des distances. Nous respectons un dégagement arrière et latéral conforme aux spécifications Sharp pour assurer une aspiration franche et un soufflage libre vers l’allée. L’orientation évite tout refoulement d’air chaud sur la façade et protège la végétation.
Alimentation et sécurité
-
Boîte de déconnexion extérieure installée à portée de main, à l’abri des éclaboussures.
-
Circuit dédié depuis le panneau principal, calibre ajusté à l’intensité nominale.
-
Mise à la terre vérifiée et test d’isolement des conducteurs.
Parcours des liaisons frigorifiques et du drain
Dans cette configuration, les lignes passent en façade latérale sur un parcours court (≈ 3–4 m) avec capping assorti au revêtement. Le drain de condensats est dirigé vers une zone perméable et dégagée de gel; en hiver, l’eau de dégivrage s’écoule librement sous la dalle sans éclabousser la paroi.
Étapes de mise en service : rigueur et traçabilité
-
Évasements calibrés et couples serrés au dynamomètre, avec bagues dépolies pour une étanchéité durable.
-
Tirage au vide profond jusqu’à < 500 microns, maintien sous vide pour valider l’absence de microfuites.
-
Ouverture du fluide (charge d’usine R-32) et compensation si la longueur excède la base spécifiée.
-
Contrôles fonctionnels : delta-T en froid/chaud, intensité compresseur, communication, cycles de dégivrage.
-
Vérification acoustique et consignes d’usage : gestion des filtres, dégagement de l’unité en hiver, programmation des consignes de température.
Dimensionnement BTU : la bonne capacité pour Boucherville
Nous dimensionnons la thermopompe en tenant compte :
-
de l’enveloppe thermique (isolation, étanchéité, orientation);
-
des volumes réellement brassés par la tête murale;
-
des apports internes (appareils, ensoleillement);
-
du point de maintien visé entre −20 °C et −30 °C selon la gamme sélectionnée.
Une capacité juste évite les cycles courts, améliore le confort et abaisse les coûts d’opération.
Résolution de contraintes propres au site
Passage technique exigu
Le corridor est étroit et sert de chemin d’accès. Nous centrons le socle sur la dalle pour garantir un dégagement de circulation et éviter les chocs accidentels.
Protection du revêtement
Le parement en vinyle exige des percements propres et étanches. Nous utilisons manchon, coupe-vapeur et scellement adapté, afin d’empêcher toute infiltration.
Gestion de l’eau
L’évacuation gravitaire est privilégiée; la surface pavée est corrigée pour un ruissellement naturel loin des joints de fondation.
Bonnes pratiques d’utilisation et d’entretien CVAC
-
Nettoyer les filtres de la tête intérieure toutes les 4 à 6 semaines en période d’usage.
-
Dégager 30–60 cm autour du condenseur; enlever feuilles et neige.
-
Rincer délicatement l’échangeur extérieur au besoin (sans haute pression).
-
Programmation : consignes stables, écarts modérés entre jour et nuit pour favoriser la modulation inverter.
-
Visite annuelle : contrôle électrique, mesures de température de ligne, inspection des évasements et du support.
Écueils à éviter (retours d’expérience AirGreen)
-
Poser l’unité trop basse : risque d’ensevelissement par la neige et de gel des ventilations.
-
Parcours frigorifiques excessifs : pertes de charge et appoint de réfrigérant inutile.
-
Absence de disconnect accessible : interventions plus longues et non-conformes.
-
Négliger le dégagement avant du ventilateur : bruit accru et baisse de performance.
Résultat : performance discrète et façade intacte
Le propriétaire bénéficie d’un confort stable et d’une facture énergétique mieux maîtrisée, sans compromettre l’esthétique du terrain ni l’accès au corridor. La thermopompe murale Sharp ZU1, installée sur support surélevé avec dalle béton, offre un fonctionnement sûr en hiver et une climatisation efficace l’été pour toute la famille.
AirGreen, votre partenaire CVAC sur la Rive Sud et le Grand Montréal
Nous accompagnons les ménages de Boucherville, Longueuil, Saint-Bruno, La Prairie, ainsi que Montréal, Laval, Rive Nord et Rive Sud, du choix de la machine à la demande de subventions, en passant par l’installation CVAC et l’entretien annuel. Notre exigence : un travail propre, mesurable et durable.
Foire express
Le support surélevé est-il indispensable?
Dans les secteurs neigeux et pour les corridors étroits, oui : il protège contre la glace, favorise l’écoulement et facilite l’entretien.
Quel bruit à l’extérieur?
La modulation inverter maintient de faibles régimes la majorité du temps; le positionnement dans l’allée et les tampons antivibratiles limitent la réverbération.
Et si je souhaite ajouter une deuxième tête?
Selon la configuration, nous pouvons étudier une MultiZone compatible ou l’ajout d’une seconde unité dédiée, en veillant à la cohérence énergétique et aux parcours.
