Installation d’une Sharp ZU1 thermopompe murale à Le Sud-Ouest (Griffintown)

Rooftop urbain, confort quatre saisons : une pose Sharp soignée sur toit plat, pensée pour le grand froid montréalais

Contexte et objectifs du projet

Chez AirGreen, nous sommes sollicités pour équiper un condo situé dans Le Sud-Ouest (Griffintown). Le client cherche une solution CVAC performante et silencieuse pour la zone de vie principale, avec un condenseur placé en toiture afin de préserver l’esthétique du balcon et de limiter les nuisances sonores. Priorités : fiabilité par temps froid, consommation maîtrisée, intégration urbaine et entretien facilité.

Nous retenons une thermopompe murale Sharp – série ZU1 (R-32) en mono-zone, dimensionnée à 12 000 à 15 000 BTU selon la charge thermique calculée (orientation, isolation, vitrages, apports internes). Cette série est réputée pour son rendement saisonnier élevé et son maintien de capacité en hiver québécois.

Mots-clés : thermopompe, climatiseur mural, installation CVAC, entretien CVAC, Montréal, Laval, Longueuil, Rive Nord, Rive Sud.

Pourquoi la série Sharp ZU1 répond au besoin

• Réfrigérant R-32 : efficacité accrue et charge réduite par rapport au R-410A.

• Grand froid : fonctionnement fiable autour de −25 °C à −30 °C, idéal pour le Grand Montréal.

• Silence : niveaux sonores contenus, compatibles avec les copropriétés.

• Qualité de l’air : technologie Plasmacluster sur la gamme Sharp pour limiter poussières et odeurs dans la zone intérieure.

• Compacité : un design discret côté intérieur et un condenseur facile à intégrer sur toit plat.

Déroulement de l’installation — focus « toit plat »

1) Implantation et protection de la toiture

• Support surélevé en acier fixé sur patins de répartition et semelles protectrices au-dessus du ballast (gravier).

• Relevé des distances : respect des dégagements pour l’aspiration et le soufflage, pas d’obstacle (murs, acrotères) dans le jet d’air.

• Hauteur suffisante pour évacuer sans obstruction l’eau de dégivrage en hiver.

2) Liaisons frigorifiques et électricité

• Parcours court depuis la colonne technique jusqu’au condenseur pour préserver le rendement.

• Lignes frigorigènes isolées UV-résistantes, raccords évasés au couple, sellettes anti-abrasion.

• Câble de communication blindé, alimentation dédiée avec section conforme et disjoncteur adapté.

• Boîte de déconnexion positionnée près de l’unité extérieure pour la sécurité des interventions.

3) Drainage et gestion des condensats

• Le salon du condo ne permet pas une pente gravitaire continue; nous intégrons côté intérieur une pompe de condensats compacte (capteur haut niveau avec sécurité).

• En toiture, l’implantation laisse un chemin libre aux eaux de dégivrage afin d’éviter toute accumulation sous l’unité par grands froids.

4) Mise en service et contrôles

• Tirage au vide profond mesuré au micronmètre jusqu’à stabilisation; test d’étanchéité.

• Compensation de charge R-32 en fonction des longueurs réelles.

• Relevés : intensité, température soufflage/reprise, delta T en refroidissement et en chauffage, vérification du sens de rotation du ventilateur.

• Paramétrage : balayage automatique, vitesse de soufflage adaptée à l’aire ouverte, redémarrage automatique après coupure.

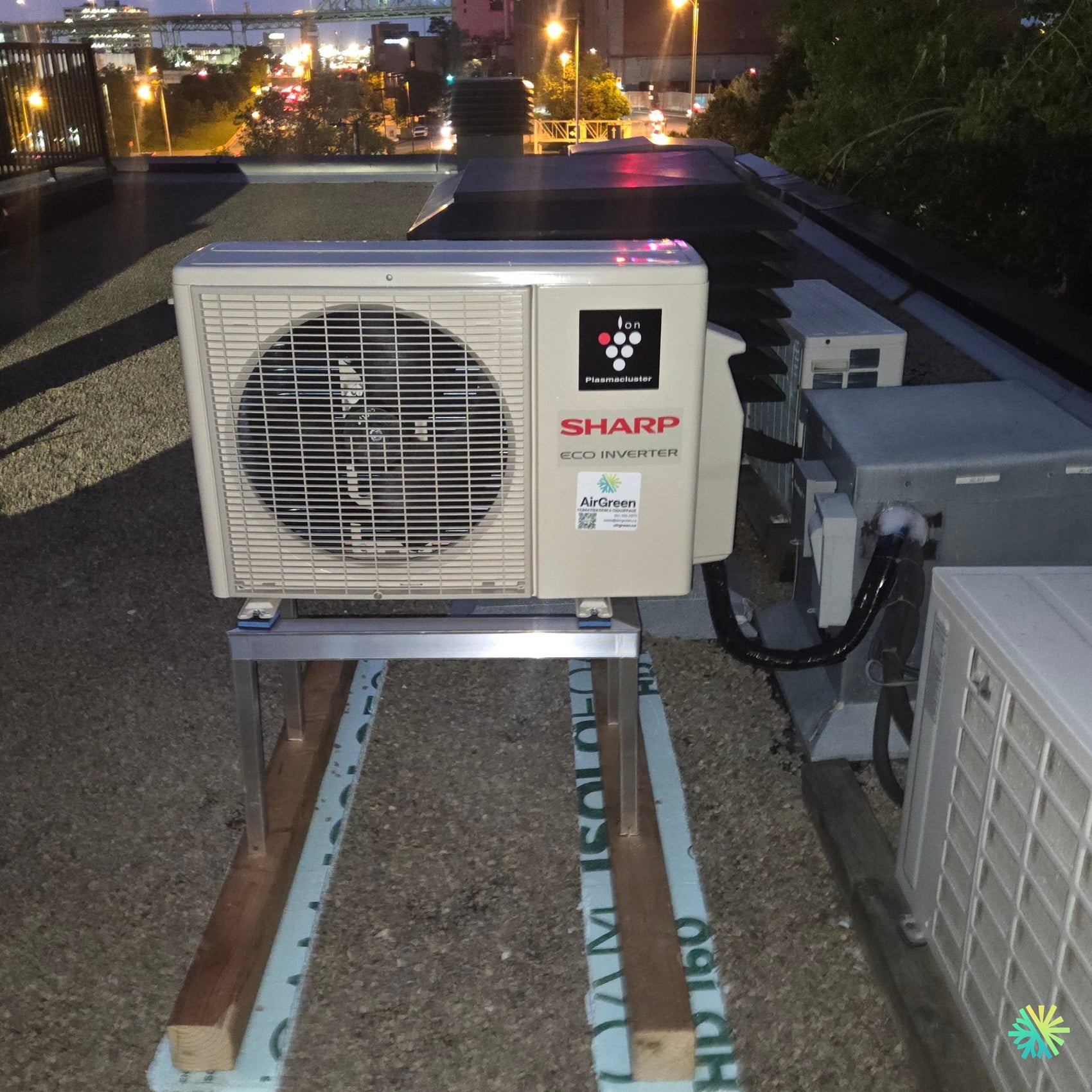

Ce que l’on voit côté toiture (et pourquoi c’est important)

• Support surélevé : protège contre la neige accumulée et facilite l’entretien du toit.

• Patins/semelles : préservent la membrane; aucune charge ponctuelle excessive.

• Liaisons isolées et gainées : résistance aux UV et aux cycles gel/dégel; trajectoire propre jusqu’au chemin technique.

• Boîte de déconnexion : sécurité et conformité électrique, indispensable en copropriété.

• Clairance arrière et frontale : assure un débit d’air sans recirculation, donc un meilleur SCOP/SEER réel.

Résultat pour le client

• Refroidissement homogène en été, montée en confort rapide.

• Chauffage d’appoint efficace à l’automne et au printemps, réduction de l’usage des plinthes.

• Niveau sonore très bas dans la zone de vie et sur la terrasse.

• Esthétique préservée : rien en façade ni sur le balcon.

Dimensionnement : repères pratiques

• 9 000 BTU : chambre/bureau jusqu’à 350 pi².

• 12 000–15 000 BTU : salon 400–700 pi² en aire ouverte (cas du projet).

• 18 000–24 000 BTU : grands volumes, plafonds hauts ou multiples ouvertures.
  Un calcul de charge réalisé par nos conseillers AirGreen reste la meilleure garantie de confort et de longévité (évite sur- ou sous-dimensionnement).

Entretien CVAC : préserver la performance

• Filtres intérieurs : nettoyage toutes les 4–8 semaines en saison.

• Batterie évaporateur : dépoussiérage doux; pas de produits corrosifs.

• Condenseur : dégagement de 30 cm min., inspection printanière du ventilateur et des ailettes.

• Pompe de condensats : test au début de l’été (flotteur/seuil).

• Visite annuelle AirGreen : contrôle électrique, microns/vide, pression/charge, delta T, état des gaines et serrages.

Subventions et optimisation énergétique

La thermopompe murale Sharp ZU1 (R-32) peut être admissible à des aides selon la configuration Energy Star et les critères de performance par temps froid. Nous accompagnons nos clients de Montréal, Laval, Longueuil, Rive Nord et Rive Sud pour :

• Vérifier l’admissibilité exacte du modèle;

• Monter le dossier (factures, numéros de série, photos d’installation);

• Optimiser l’usage : consignes stables, mode auto intelligent, programmation saisonnière.

Erreurs fréquentes sur toit plat — et notre façon de les éviter

• Condenseur trop bas dans le gravier → recirculation d’air et glace sous châssis : nous posons un support surélevé.

• Absence de protection de membrane → usure prématurée : nous utilisons des patins/semelles dédiés.

• Longueurs excessives de liaisons → pertes de charge : nous privilégions un chemin court via la gaine technique.

• Mise en service expéditive sans micronmètre → humidité résiduelle : nous visons un vide profond contrôlé.

• Drainage négligé en intérieur → risque de dégât d’eau : pompe dimensionnée et testée avec arrêt de sécurité.

Fiche projet — Le Sud-Ouest (résumé)

• Type : thermopompe murale mono-zone

• Marque / Série : Sharp ZU1 (R-32)

• Capacité : 12 000–15 000 BTU (selon charge)

• Pose extérieure : toit plat, support surélevé, patins protecteurs

• Électricité : circuit dédié, boîte de déconnexion en toiture

• Condensats : pompe intérieure pour évacuation sécurisée

• Mise en service : vide profond, tests d’étanchéité, mesures delta T
