Installation d’une Sharp ZU1 thermopompe murale à Le Sud-Ouest (Montréal)

Un condenseur sur toit plat, parfaitement surélevé et sécurisé pour un confort quatre saisons

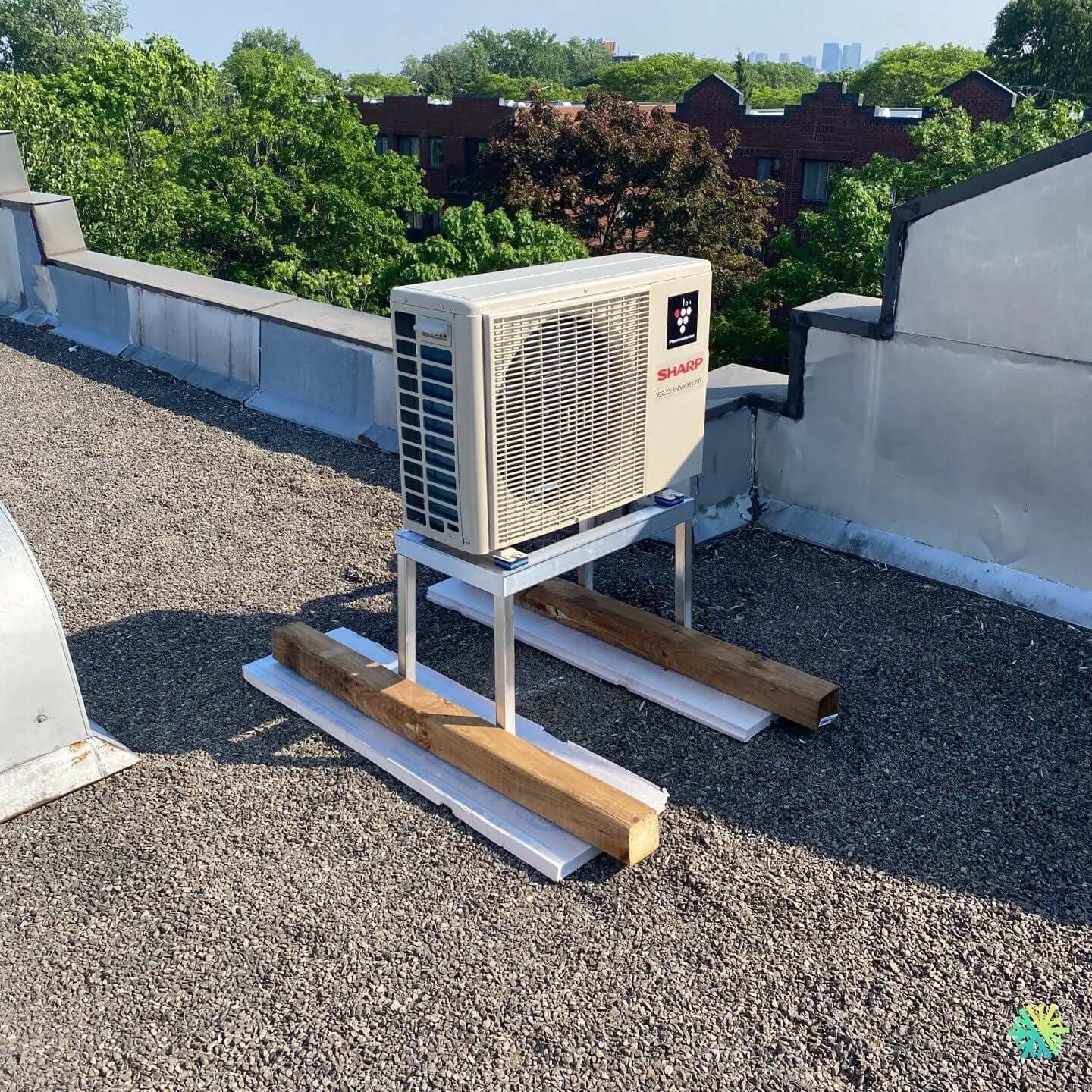

Sur un immeuble typique du Sud-Ouest de Montréal, nous avons installé une thermopompe murale Sharp ZU1 (R-32). À l’intérieur, la tête murale assure un soufflage doux et silencieux; à l’extérieur, le condenseur est relevé sur un support galvanisé adapté aux toits plats montréalais. Ce choix garantit un fonctionnement fiable en été comme en hiver, tout en protégeant l’équipement des accumulations d’eau, de glace et de gravier qu’on rencontre souvent sur les toitures multicouches.

Installation sur toit plat : notre méthode AirGreen, pensée pour le climat et les bâtiments du Grand Montréal

1) Étude préalable et dimensionnement thermique

Comme sur chaque projet, nous commençons par un calcul de charge : superficie, hauteur sous plafond, orientation, type de fenestration, infiltration d’air, présence d’étages au-dessus/dessous. Le besoin identifié pour le logement correspond à la plage ≈ 12 000 BTU/h, idéale pour la modulation inverter de la Sharp ZU1. Cet appareil R-32 combine rendements saisonniers élevés et stabilité en chauffage basse température, un critère essentiel à Montréal, Laval et Longueuil, ainsi que sur la Rive Nord et la Rive Sud.

2) Choix de l’emplacement extérieur : dégagements et tenue au vent

Le condenseur est disposé au centre d’une zone dégagée, éloignée des acrotères et obstacles afin d’assurer :

• un flux d’air libre côté aspiration et soufflage;

• une réduction du bruit réfléchi sur les parois;

• un accès maintenance confortable.

Nous respectons les dégagements fabricants et les obligations locales. La surélévation sur support galvanisé vise deux objectifs :

1. éviter l’immersion lors des épisodes de pluie intense ou de fonte printanière;

2. maintenir l’unité au-dessus du plan de gravier, limitant l’aspiration de poussières et prolongeant la durée de vie de l’échangeur.

3) Support, patins et anti-vibratiles : stabilité et longévité

Le châssis métallique repose sur des semelles/patins posés sur la membrane, avec répartition des charges pour ne pas poinçonner le toit. Nous intégrons :

• des tampons anti-vibratiles sous les points d’appui;

• des fixations inox et contre-écrous à freinage pour la tenue mécanique;

• un arrimage anti-soulèvement dimensionné pour les épisodes venteux, pratique incontournable sur des toits plats exposés.

Ce montage réduit la transmission vibratoire au bâtiment et évite les bourdonnements en pleine charge.

4) Parcours frigorifique et traversées de toiture : étanchéité d’abord

Les liaisons cuivre isolées (aller/retour), le câble de communication et le drain de condensats de la tête intérieure empruntent un chemin compact jusqu’au condenseur, afin de minimiser les pertes et le volume de fluide. La traversée de toiture est exécutée via une cheminée technique étanche :

• fourreau/manchon coupe-froid;

• solin compatible membrane;

• mastic polyuréthane et bande pare-vapeur pour empêcher toute infiltration;

• rayon de courbure respecté pour préserver l’intégrité des tubes.

En façade, les sections apparentes sont capotées (capping UV-stable) avec coudes et chapeaux pour une finition discrète et durable.

5) Raccordements frigorifiques : rigueur et mesures

Nous mettons en œuvre des raccords flare neufs serrés au couple prescrit, puis :

• essai pression azote pour valider l’étanchéité;

• tirage au vide profond (< 500 microns) et stabilisation;

• contrôle des valeurs de surchauffe/sous-refroidissement à chaud et à froid.

Cette séquence garantit un circuit frigorifique sain, condition de performance et de fiabilité sur la durée.

6) Gestion des condensats : gravité intérieure, drainage extérieur maîtrisé

À l’intérieur, le drain gravitaire de la tête est priorisé (pente continue, boucle anti-odeur, sortie hors zone de gel). À l’extérieur, le condenseur évacue naturellement ses condensats d’été; nous veillons à ce que l’écoulement ne stagne pas près des appuis et ne ravine pas le gravier. Si l’architecture oblige à remonter, nous prévoyons une pompe de relevage silencieuse avec contact d’alarme.

7) Électricité et sécurité : circuit dédié et disconnect

Le condenseur est alimenté par un circuit dédié depuis le panneau, calibre au code électrique et disconnect de proximité sur le toit. Mise à la terre contrôlée, presse-étoupes étanches, cheminement du câble attaché au châssis pour éviter tout frottement.

8) Mise en service et vérifications finales

• Lecture intensités/tensions;

• Températures soufflage/reprise à l’intérieur;

• Niveau sonore en vitesses basses;

• Test de redémarrage automatique après coupure;

• Consignes au client sur l’usage optimal (mode Heat, Cool, Dry, Auto) et l’entretien CVAC.

Pourquoi la Sharp ZU1 (R-32) est pertinente sur un toit plat montréalais

Rendements élevés et modulation fine

La ZU1 fonctionne au R-32, avec une charge réduite et des SEER/SCOP compétitifs. En pratique : consommations contenues, montées en température rapides et déshumidification efficace en été.

Chauffage basse température

La série est conçue pour maintenir une capacité utile lorsque le mercure chute. Associée à une implantation extérieure surélevée, elle évite l’engorgement neige/eau et préserve l’échange thermique en plein hiver.

Silence en usage réel

La tête intérieure offre un niveau sonore très bas en petite vitesse, favorable aux pièces de vie. L’implantation extérieure réduisant les réflexions et les vibrations, le confort acoustique est excellent.

Détails d’implantation saillants de ce chantier

• Support galvanisé surélevé avec patins répartiteurs : pas de poinçonnement de membrane, tenue au vent améliorée.

• Liaisons courtes et capotées sur les sections visibles : mieux pour le rendement et l’esthétique.

• Traversée étanche : fourreau, solin, pare-vapeur, mastic; indispensable pour la durabilité du bâtiment.

• Accès maintenance optimisé : disconnect à portée, dégagement tout autour du condenseur.

• Drain gravitaire intérieur et écoulement extérieur libre pour éviter les poches de glace.

Bonnes pratiques AirGreen pour les toits plats

Anticiper la tenue au vent

Outre la masse propre de l’unité, nous dimensionnons l’arrimage (brides, contre-ventements, fixations inox) selon l’exposition du site et la hauteur de l’immeuble.

Protéger la membrane

Aucun appui direct non protégé : semelles adaptées, intercalaires et contrôle du cheminement des câbles pour éviter l’abrasion.

Garder l’unité hors des zones de refoulement

On évite les évents chauds/froids ou les décharges de toit qui dégradent les échanges thermiques ou amènent des corrosifs sur l’échangeur.

Entretenir au bon rythme

• Nettoyage des filtres de la tête toutes les 4 à 8 semaines;

• Inspection annuelle : état du support, serrage, propreté de l’échangeur, contrôle frigorifique, test de vacuité du drain;

• En site très poussiéreux, prévoir un lavage doux de la batterie extérieure.

Subventions et admissibilités (selon programmes en vigueur)

Les thermopompes murales à haut rendement au R-32 comme la Sharp ZU1 sont souvent admissibles à des aides provinciales/fédérales lorsque les critères de chauffage par temps froid sont atteints. Notre équipe vérifie au cas par cas et accompagne le dossier pour les clients de Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

Résultat pour le client

• Confort stable été/hiver, déshumidification efficace;

• Bruit maîtrisé à l’intérieur comme sur la toiture;

• Esthétique propre (cappings discrets, traversées nettes);

• Durabilité accrue grâce à la surélévation et à l’étanchéité soignée;

• Consommations optimisées via l’inverter et les bons dégagements autour du condenseur.

En résumé

• Type : thermopompe murale Sharp ZU1 (R-32).

• Implantation extérieure : toit plat, support galvanisé surélevé, patins répartiteurs, arrimage au vent.

• Parcours : liaisons courtes, capotées, traversées étanches.

• Atouts : rendements élevés, silence, fiabilité en hiver, entretien CVAC simplifié.

• Zone de service : Grand Montréal – Montréal, Laval, Longueuil, Rive Nord, Rive Sud.

Vous planifiez une installation CVAC avec condenseur sur toit plat à Saint-Henri, Pointe-Saint-Charles, Verdun, Chomedey ou Brossard? Nous prenons en charge le dimensionnement, la pose, la mise en service et le suivi, pour une thermopompe durable et performante.
