Condenseur sur toit plat : une pose robuste, propre et garantie membrane
Chez AirGreen, nous adaptons nos méthodes d’installation CVAC à l’architecture montréalaise. Dans ce projet situé dans Le Sud-Ouest, nous posons le condenseur d’une thermopompe murale Sharp ZU1 sur un toit plat à membrane élastomère. L’objectif : assurer un fonctionnement fiable toute l’année, préserver l’intégrité de la toiture et faciliter l’entretien futur, le tout avec une esthétique impeccable depuis la rue comme depuis la terrasse.
Contexte du bâtiment et choix techniques
Le bâtiment est un multiplex récent à toit blanc réfléchissant. Le client souhaitait :
-
une thermopompe murale silencieuse à haut rendement pour climatiser et chauffer la zone de vie principale ;
-
une installation extérieure sur le toit afin de libérer les façades et de réduire la transmission sonore vers les voisins ;
-
une solution qui respecte la garantie de toiture et les règles du syndicat de copropriété.
La Sharp ZU1, de génération R-32, répond parfaitement : haute efficacité saisonnière, très bonnes performances par temps froid, mode silencieux nocturne, et compatibilité avec les programmes de subventions québécois pour thermopompes performantes. À l’intérieur, la tête murale (installée en hauteur) offre un flux d’air régulier ; à l’extérieur, le condenseur est positionné en zone dégagée du toit.
Supportage sur toit : stabilité sans percement

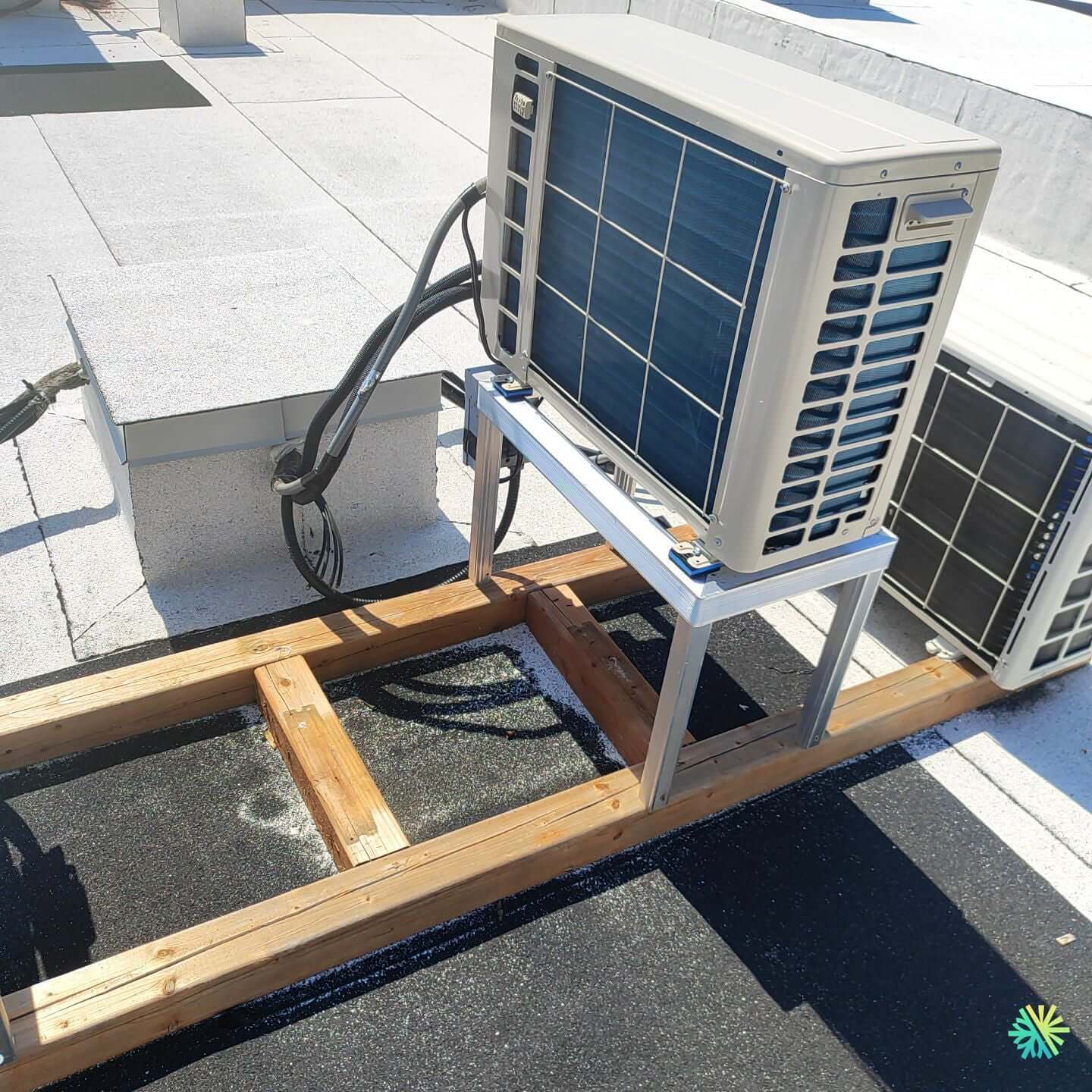

Pour protéger la membrane, nous avons conçu un chemin de charge en bois traité (semelles) recevant un support en aluminium. Cette configuration :
-
répartit le poids du condenseur sur une large surface ;
-
évite tout percement de la membrane (pas d’ancrage mécanique) ;
-
intègre des tampons anti-vibrations sous les pieds pour réduire les transmissions sonores et protéger la finition ;
-
laisse un dégagement sous l’unité pour l’écoulement, l’entretien et la neige soufflée.
Les appuis sont alignés avec les pentes du toit afin de ne pas gêner le drainage. L’ensemble est nivelé pour garantir un fonctionnement optimal du compresseur et du circuit frigorifique.
Gestion des traversées : étanchéité et durabilité
Les liaisons frigorifiques, le câble d’alimentation et le drain de condensation sont regroupés dans une boîte de solin dédiée. À l’intérieur de cette boîte :
-
nous réalisons un joint de type pitch-pocket/chem-curb compatible avec l’élastomère ;
-
les câbles sont gainés UV et fixés pour éviter le frottement sur arêtes ;
-
un lacet de service (boucle) absorbe la dilatation thermique et facilite une éventuelle maintenance.
À l’extérieur, le capping suit un trajet court et logique jusqu’à la tête intérieure, limitant les pertes de charge. La longueur totale de cuivre reste dans les paramètres du fabricant, avec tirage au vide profond, mise sous azote pendant le brasage et test d’étanchéité documenté.
Respect des dégagements et du vent
Un condenseur sur toit subit davantage le vent et l’ensoleillement. Nous appliquons donc :
-
dégagement arrière et latéraux libres pour le flux d’air (conformément aux directives Sharp) ;
-
libre hauteur au-dessus de l’unité pour éviter les recirculations sous rafales ;
-
positionnement à distance des relevés de parapet et des chapeaux de ventilation pour que l’air rejeté ne soit pas repris ;
-
orientation qui évite l’accumulation de neige portée par le vent ; au besoin, installation prête à recevoir un pare-neige.
Ces précautions réduisent la formation de givre en hiver, améliorent le rendement et allongent la durée de vie des composants.
Sécurité électrique et service futur
Un sectionneur extérieur accessible est prévu selon le Code, avec câblage calibré au courant maximal de l’unité. L’accès technicien est pensé dès aujourd’hui : surface dégagée autour du support, visserie inox, et hauteur de travail qui permet d’ouvrir le panneau de service sans dépose. Ce soin simplifie l’entretien CVAC et réduit les coûts sur le cycle de vie.
Étapes clés de notre méthode (résumé opérationnel)
-
Relevé de toiture : pentes, drains, obstacles, accès, zones d’ombre/neige.
-
Implantation du chemin de charge en bois traité et support aluminium avec patins.
-
Mise en place du condenseur et nivellement précis.
-
Sertissage/brasage des lignes cuivre avec azote de balayage.
-
Tirage au vide (microns contrôlés) et épreuve de pression.
-
Branchement électrique avec sectionneur et repérage clair.
-
Finition étanche des traversées dans la boîte de solin.
-
Démarrage, mesures frigorifiques (surchauffe/sous-refroidissement), vérification des intensités et modes.
-
Remise client : conseils d’usage saisonniers et calendrier d’entretien.
Pourquoi cette configuration fonctionne à Montréal
-
Climat : les hivers venteux sur toits plats exigent un support rigide, une assise stable et des dégagements supérieurs aux minima. Nous les respectons.
-
Acoustique urbaine : la masse du toit et l’élévation abaissent l’incidence sonore au voisinage, tout en gardant la machine hors des zones de passage.
-
Esthétique : aucune saillie sur la façade ; l’unité reste invisible depuis la rue et ne nuit pas au patrimoine bâti.
-
Maintenance : accès direct depuis la trappe ou l’escalier de toit ; composants posés pour être serviceables sans déplacer le condenseur.
Résultat : confort, rendement et sérénité
Le propriétaire profite d’un confort stable été comme hiver, d’une réduction mesurable de la consommation grâce à l’inverter, et d’une installation extérieure propre et durable. La Sharp ZU1 assure un fonctionnement fiable par temps froid, et l’ensemble du projet est calibré pour satisfaire aux critères des subventions disponibles à Montréal, Laval, Longueuil, Rive Nord et Rive Sud lorsque applicables aux thermopompes grand froid.
Conseils AirGreen pour un condenseur sur toit plat
-
Choisir un support sans percement de membrane et documenter les matériaux utilisés.
-
Prévoir un trajet court des lignes et isolation UV de qualité.
-
Anticiper le vent : orientation, dégagements, et dispositifs anti-déplacement.
-
Garder un périmètre dégagé pour la maintenance et le débit d’air.
-
Planifier un entretien annuel : nettoyage de serpentin, serrage électrique, contrôle des pressions et du condensat.
Nos chantiers dans Le Sud-Ouest, Plateau, Rosemont, Villeray et ailleurs démontrent qu’une pose sur toit, bien pensée, est une solution fiable, silencieuse et respectueuse de la toiture.
