Un condenseur Sharp sur toit plat pour un confort quatre saisons dans un duplex du Plateau
Chez AirGreen, nous venons d’achever l’installation d’une thermopompe murale Sharp (série ZU1) dans un duplex du Plateau-Mont-Royal. Le contexte : un bâtiment typique montréalais à toit plat, rues bordées d’arbres, densité urbaine marquée et hivers exigeants. Notre mandat était clair : assurer un chauffage fiable par grand froid et une climatisation efficace en été, tout en préservant l’esthétique intérieure et la tranquillité des occupants.
Pourquoi une configuration « tête murale + condenseur en toiture »
Dans les plex du Plateau, les façades sont étroites, protégées et souvent régies par des contraintes d’urbanisme. L’option la plus pertinente consiste à placer la tête intérieure au séjour et à installer le condenseur en toiture, ce qui :
-
Libère la façade et évite l’encombrement en cour arrière ;
-
Réduit le transfert de vibrations vers l’intérieur grâce à un support désolidarisé ;
-
Optimise le parcours des liaisons frigorifiques en empruntant une colonne technique qui débouche au toit ;
-
Améliore la diffusion d’air à l’intérieur, la tête étant positionnée en hauteur pour couvrir l’aire de vie principale.
Détails d’installation : précision technique sur un toit enneigé

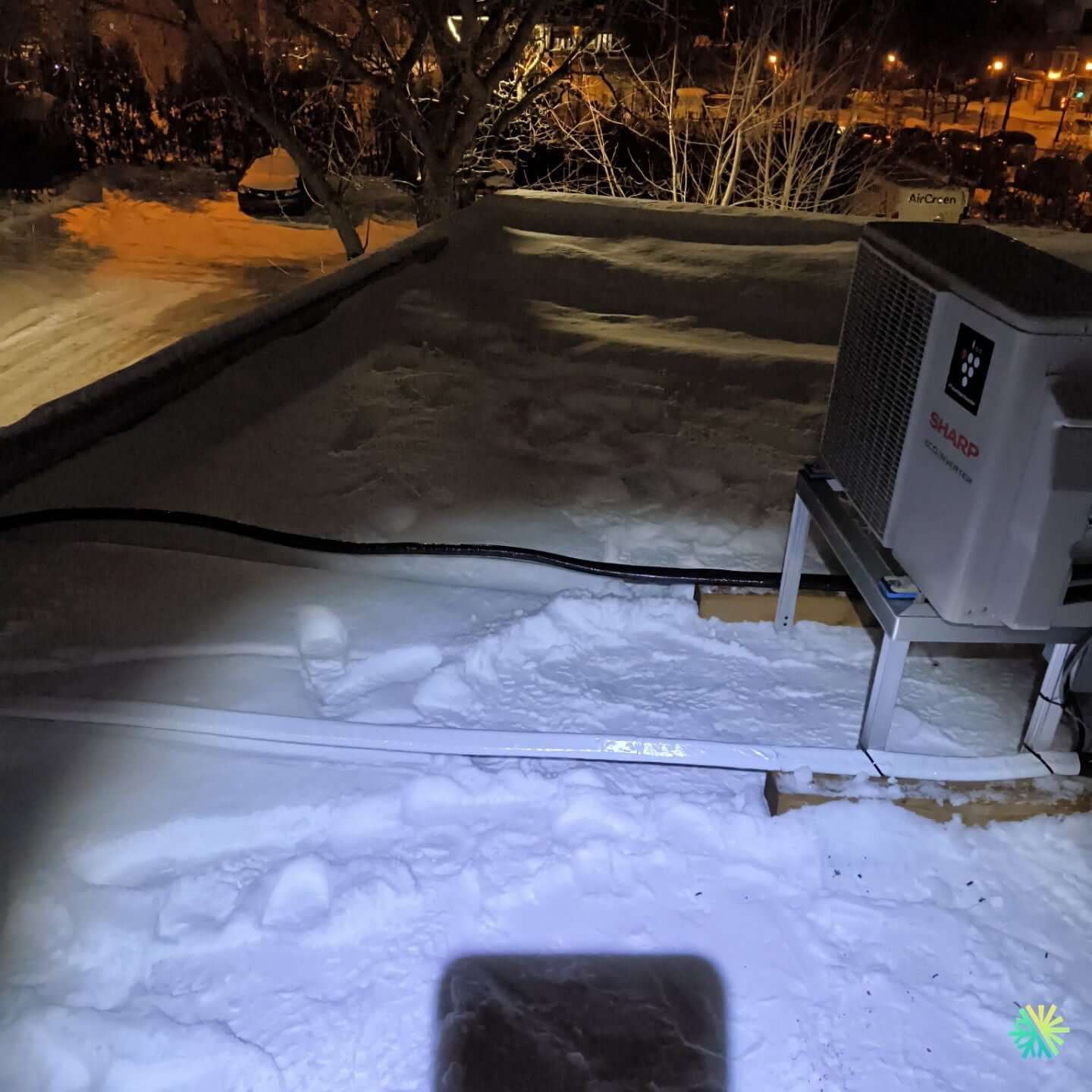

Le projet a été réalisé en période hivernale, sous la neige. Nous avons retenu une implantation rigoureuse pour le condenseur Sharp ZU1 :
-
Support en acier galvanisé sur semelles antivibratiles, dimensionné pour la charge du groupe, le cisaillement au vent et la charge de neige ;
-
Dégagement au-dessus du niveau de neige afin d’éviter l’obturation des grilles et de faciliter les cycles de dégivrage ;
-
Cheminement des liaisons frigorifiques dans un capotage blanc UV-stable, posé en ligne droite sur le toit pour minimiser les pertes de charge et protéger l’isolant ;
-
Rétrécissement de rayon aux coudes soigneusement respecté afin de préserver l’intégrité du cuivre et la performance du compresseur Inverter ;
-
Gestion des condensats en mode chauffage : trajectoire gravitaire privilégiée; zone d’égouttement dégagée sous l’appareil pour éviter toute accumulation de glace ;
-
Sectionnement électrique étanche à proximité du condenseur, avec disjoncteur dédié au tableau et mise à la terre conforme.
À l’intérieur, la tête murale a été positionnée au-dessus d’une baie vitrée, assurant un balayage d’air optimal sans perturber l’habillage de fenêtre. Le dégagement supérieur est respecté pour empêcher la recirculation d’air chaud vers la reprise, gage d’un rendement stable et d’un confort homogène.
La Sharp série ZU1 : efficacité, silence et air plus sain
La Sharp (série ZU1) répond parfaitement aux attentes des logements urbains :
-
Compression Inverter : modulation fine de la puissance, réduction des démarrages et baisse de la consommation ;
-
Réfrigérant R-32 : empreinte environnementale réduite par rapport aux anciens mélanges et meilleure efficacité volumétrique ;
-
Fonctionnement par grand froid : chauffage performant lors des périodes prolongées sous zéro, avec gestion intelligente du dégivrage ;
-
Acoustique soignée : le condenseur en toiture et la tête intérieure à faible niveau sonore préservent la quiétude des pièces de vie ;
-
Qualité d’air : filtration avancée (technologie Plasmacluster propre à Sharp), bénéfique pour atténuer poussières et allergènes domestiques.
Étapes clés de notre méthode AirGreen
-
Relevé et calculs
Analyse de l’enveloppe (orientation, vitrages), dimensionnement en BTU pour couvrir les charges thermiques du séjour et des pièces adjacentes, vérification des longueurs de lignes et des pertes de charge. -
Plan d’implantation
Choix du chemin de percement le plus court entre la tête et la colonne technique; calepinage du capotage sur le toit pour éviter les flaques et ruptures d’isolant. -
Mise en place des supports
Ancrages et semelles posés sur surface plane, avec interface antidérapante pour protéger la membrane et répartir la charge. -
Brasage et tirage au vide
Brasage sous azote, épreuve d’étanchéité, tirage au vide profond et stabilisation, puis ouverture de vannes et mise en service selon les pressions prévues par le fabricant. -
Paramétrage et essais
Vérification des intensités, température de soufflage, cycles de dégivrage, contrôle de drainage en mode chauffage. -
Remise et conseils
Explication des modes (chauffage, climatisation, déshumidification), consignes saisonnières, fréquence d’entretien CVAC.
Résultats : confort immédiat et consommation maîtrisée
Dès la mise en service, la stabilité de température est perceptible, avec une diffusion uniforme jusque dans le corridor. Le mode chauffage maintient une sensation de confort même lorsque la température extérieure plonge et que la toiture est enneigée. Le mode climatisation bénéficiera, en été, d’un échange thermique favorisé par l’élévation et l’absence d’obstacles autour du condenseur.
Points d’attention propres aux toits plats montréalais
-
Hauteur de pose : elle doit tenir compte de la neige soufflée et des congères. Un dégagement insuffisant compromet le dégivrage et augmente la consommation.
-
Drainage : prévoir une zone d’écoulement libre sous l’appareil; éviter les rigoles obstruées par la glace.
-
Capotage et isolation : utiliser un capotage UV-stable; protéger soigneusement les joints pour éviter l’infiltration d’eau et préserver l’isolant frigorifique.
-
Vibrations : semelles antivibratiles et serrage contrôlé des fixations limitent la transmission aux plafonds des logements.
-
Entretien CVAC : un nettoyage saisonnier des échangeurs et un contrôle des paramètres garantissent la longévité et la performance.
Ce que nous recommandons aux copropriétés du Plateau
-
Plan d’accès sécurisé au toit pour l’entretien annuel ;
-
Registre d’interventions pour consigner pressions, intensités et remarques à chaque visite ;
-
Déneigement ciblé autour du condenseur lors des épisodes extrêmes, sans pousser la neige contre l’appareil ;
-
Contrat d’entretien AirGreen pour couvrir inspection, nettoyage, vérification électrique et recalibrage des paramètres.
Subventions et admissibilité
Les thermopompes murales haute efficacité au R-32 s’intègrent généralement aux programmes d’aide applicables au Grand Montréal (Montréal, Laval, Longueuil, Rive Nord, Rive Sud), sous réserve des critères en vigueur : rendement en chauffage et performance par basse température. Nous guidons nos clients dans la constitution du dossier et la preuve d’installation conforme.
Pourquoi AirGreen
Nous maîtrisons les spécificités architecturales des plex du Plateau : façades protégées, accès restreints, toits plats exposés aux vents. Nos équipes planifient l’implantation pour maximiser l’efficacité, minimiser l’impact visuel et assurer la durabilité du système, avec une intervention rapide et un accompagnement après-vente structuré.
En bref : une installation CVAC pensée pour la ville, prête pour l’hiver
Cette installation Sharp ZU1 à Plateau-Mont-Royal combine efficacité énergétique, silence et robustesse hivernale. Le condenseur sur toit plat libère la façade et assure un échange thermique optimal; la tête intérieure offre un confort immédiat dans l’aire de vie; l’ensemble est protégé, soigné, et prêt à performer 365 jours par an.
