Installation d’une Sharp ZU1 thermopompe murale à Plateau-Mont-Royal

Une intégration CVAC soignée sous balcon, pensée pour le confort quatre saisons et la tranquillité du voisinage

Contexte du bâtiment et objectifs

Dans un plex typique du Plateau-Mont-Royal, mélangeant brique au rez-de-jardin et revêtement bois aux étages, les propriétaires souhaitaient moderniser leur confort sans encombrer l’arrière-cour. L’enjeu : poser une thermopompe performante, discrète, et facilement maintenable, malgré la présence d’un balcon en saillie, d’un soffite et de végétation dense. Nous avons retenu une Sharp – série ZU1 (R-32) en configuration mono-zone pour desservir l’aire de vie principale.

Pourquoi la série Sharp ZU1 pour ce projet

• Efficacité saisonnière élevée grâce au compresseur inverter : confort stable en été comme en hiver.

• Réfrigérant R-32 : meilleur rendement et plus faible PRP que le R-410A, dans l’esprit des programmes d’aide actuels.

• Acoustique maîtrisée : idéal pour les cours intérieures du Plateau où la proximité des voisins impose des installations silencieuses.

• Empreinte compacte : parfaite pour les façades étroites et les arrière-cours avec balcons et escaliers extérieurs.

Lecture du site : contraintes et risques identifiés

1. Saillie de balcon à faible dégagement vertical pouvant perturber le flux d’air si l’implantation est mal pensée.

2. Façade mixte brique + bois : percements et ancrages à adapter à chaque matériau pour garantir portance et étanchéité.

3. Cheminements existants (éclairage extérieur, guirlandes, descentes) à coordonner pour conserver une façade lisible et sécuritaire.

4. Végétation proche : attention à la reprise d’air obstruée et à l’encrassement du condenseur.

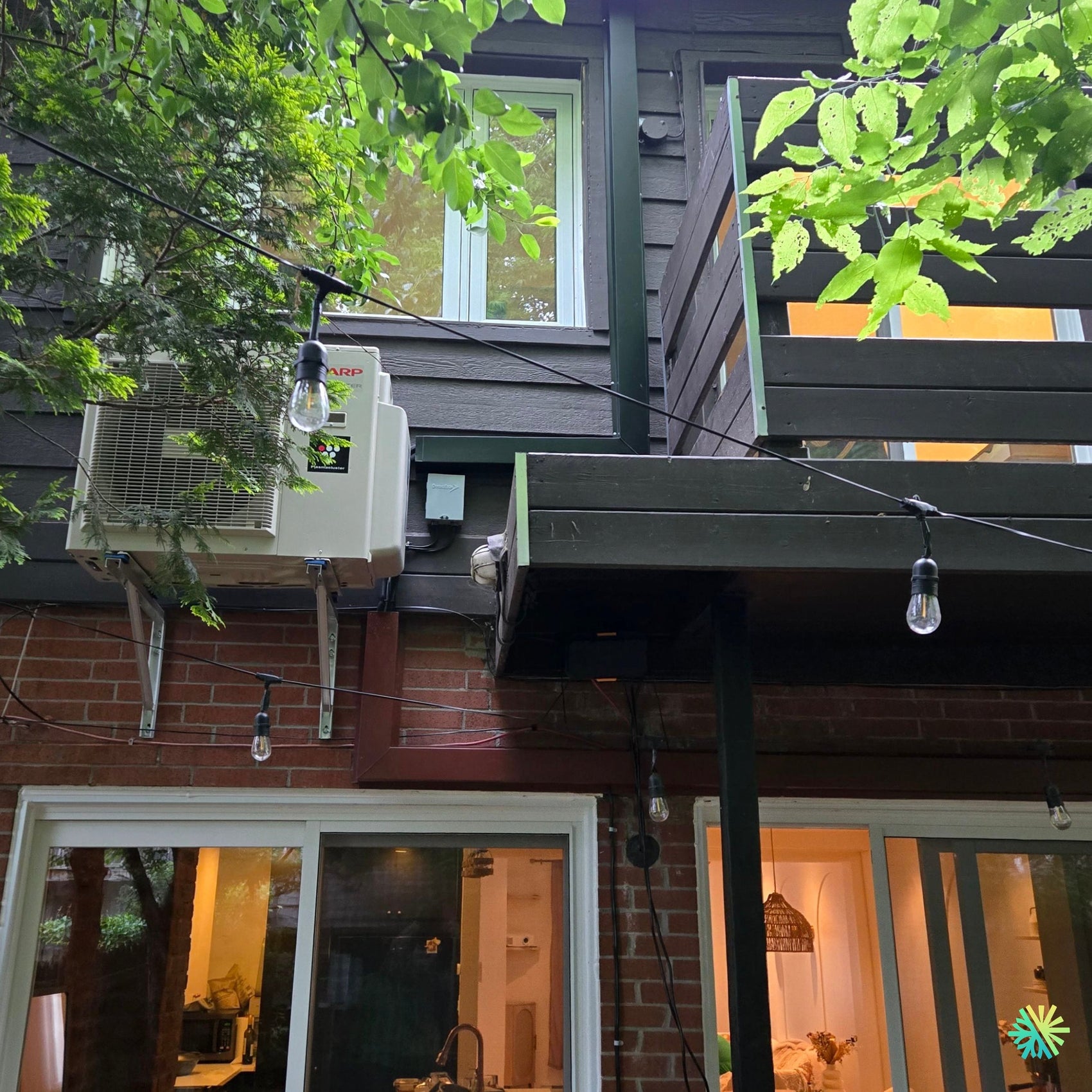

Implantation : support mural haut dégagé du sol

Nous avons installé le condenseur sur équerres murales galvanisées avec :

• Patins anti-vibratiles et plateau porteur imputrescible pour limiter la transmission des vibrations dans la maçonnerie et le balcon.

• Ancrages chimiques dimensionnés pour la brique au rez-de-jardin et chevilles structurelles pour la lisse en bois à l’étage, selon la zone d’effort.

• Garde au sol généreuse afin d’éviter les congères hivernales et faciliter le passage sous l’appareil.

Ce positionnement sous la lisse du balcon libère l’espace de circulation, protège le groupe des intempéries directes et préserve les dégagements requis sur l’arrière et les côtés.

Parcours frigorifique, percement et finitions

Le parcours des liaisons frigorifiques et du câble d’alimentation est réalisé en traversée courte du parement bois vers l’intérieur, avec :

• Capotage extérieur discret longeant la façade jusqu’au point d’entrée, pour une finition propre et une protection UV.

• Percement à pente négative vers l’extérieur, calfeutrage élastomère et appui sur passe-câbles pour éviter toute infiltration.

• Drain de condensats par gravité, côté jardin, canalisé pour ne pas ruisseler sur la porte-patio ni sur les cheminements.

La longueur totale des lignes est optimisée (< 5–7 m dans ce type de configuration), ce qui réduit les pertes de charge et améliore la capacité utile de la tête intérieure.

Électricité et coupure de proximité

Un sectionneur extérieur est installé à vue de l’unité pour la maintenance. Le circuit dédié au panneau respecte le calibre requis par la plaque signalétique de la thermopompe, avec conducteurs et disjoncteur conformes aux normes locales. Les jonctions exposées sont étanches et protégées contre les chocs.

Dégagements et performance aéraulique sous balcon

Nous avons validé les dégagements latéraux et supérieurs sous la lisse afin de garantir :

• Absence de recyclage d’air en mode climatisation;

• Dégivrage efficace en hiver, sans renvoi d’air froid contre le mur;

• Niveaux sonores faibles pour les occupants et les voisins.

La présence d’un écran végétal est prise en compte : la face d’aspiration reste libre, et un corridor d’air est prévu pour éviter toute turbulence.

Dimensionnement et zones traitées

Le logement présente une aire de vie ouverte au rez-de-jardin avec portes-patio. L’analyse des charges indique une plage 12 000–15 000 BTU/h selon l’enveloppe et l’orientation. La série ZU1 permet :

• Des montées en température rapides;

• Un maintien précis de l’hygrométrie l’été;

• Un fonctionnement à bas régime très discret pour la nuit.

Résultat pour les occupants

• Confort homogène au quotidien et réduction de la consommation par rapport à l’ancienne combinaison climatiseur + plinthes.

• Esthétique soignée : capotage aligné, câblerie rationalisée, appareil visuellement intégré sous le balcon.

• Entretien simplifié : accès direct à l’appareil et au sectionneur; nettoyage aisé de l’échangeur.

Bonnes pratiques AirGreen sur les plex du Plateau

1. Support mural au-dessus de la ligne de neige pour protéger le condenseur et libérer l’espace au sol.

2. Ancrages différenciés brique/bois et vérification de la lisse de balcon avant percement.

3. Capotage aligné aux montants pour une lecture discrète de la façade.

4. Gestion du drain par gravité lorsque le site le permet, afin d’éviter la pompe de condensats et ses entretiens.

5. Dégagements sous balcon validés par mesure, pas au jugé.

6. Sectionneur à portée visuelle, scellements étanches et repérage clair des circuits.

Entretien CVAC : calendrier conseillé

• Filtres de la tête intérieure : nettoyage tous les 2–3 mois en saison.

• Condenseur : lavage doux au printemps, contrôle des silentblocs et serrages de quincaillerie.

• Visite annuelle d’entretien CVAC : relevés de pression/température, test en mode chauffage, contrôle du dégivrage, inspection du capotage et du drain.

• Hiver : maintenir 30–60 cm libres autour de l’unité après les chutes de neige.

Subventions et admissibilité

Les thermopompes murales haute efficacité au R-32 comme la Sharp série ZU1 sont souvent admissibles aux programmes d’aide actifs au Québec selon leurs performances nominales et la zone climatique. Nous vérifions modèle par modèle l’admissibilité et fournissons les documents utiles (facture détaillée, formulaire d’installation, fiches techniques).

Questions fréquentes

Le balcon au-dessus gêne-t-il l’appareil?
Non, car les dégagements sont respectés et l’axe de soufflage est libre. Nous évitons les retours d’air et les zones de recyclage.

Pourquoi choisir des équerres plutôt qu’une dalle au sol?
Pour libérer l’espace de passage, protéger de la neige et réduire les transmissions vibratoires dans la structure grâce aux patins anti-vibratiles.

Pourra-t-on ajouter une seconde zone?
La famille Sharp ZU existe en versions multi-zones. Si une extension est envisagée, nous validons la compatibilité dès la conception (capacités combinées, longueurs de lignes, dégagements).

Notre couverture

Nos équipes interviennent chaque semaine à Montréal, Laval, Longueuil, ainsi que sur la Rive Nord et la Rive Sud. Nous prenons en charge dimensionnement, sélection BTU, installation CVAC, mise en service et entretien CVAC avec la même rigueur que sur ce projet du Plateau-Mont-Royal.

En résumé

Cette installation CVAC de thermopompe murale Sharp ZU1 sous balcon répond aux contraintes serrées des arrière-cours du Plateau : flux d’air maîtrisé, bruit contenu, finitions propres et accès technique aisé. Un investissement qui combine confort, économies et discrétion architecturale.
