Installation d’une Sharp ZU1 thermopompe murale à Rosemont–La Petite-Patrie

Pourquoi une pose sur toit plat peut devenir un atout

À Rosemont–La Petite-Patrie, nombre d’immeubles possèdent une toiture en gravier et des logements superposés. Placer le condenseur d’une thermopompe murale sur le toit libère la cour et les façades, protège l’intimité des occupants et réduit les nuisances sonores perçues au niveau des fenêtres. La Sharp ZU1 (R-32) est idéale pour ce contexte : compacité, rendement stable et silence. Nous l’installons ici sur une structure surélevée avec appuis amortisseurs pour préserver la membrane et maîtriser les vibrations.

Contexte client et objectifs

• Triplex en brique avec toiture gravier/élasto.

• Besoin de climatisation pour l’aire de vie principale et de chauffage d’appoint en hiver.

• Exigence d’une intégration discrète sans encombrer la terrasse et sans percements multiples en façade.

La Sharp ZU1 : une murale récente au réfrigérant R-32

La gamme Sharp ZU1 fait partie des générations récentes à R-32, appréciées pour :

• une efficacité énergétique élevée été comme hiver grâce à l’inverter;

• un fonctionnement silencieux, pertinent pour les toits partagés;

• une plage de capacités (12k à 24k BTU) couvrant un logement de superficie moyenne;

• une empreinte compacte, facilitant les dégagements réglementaires et l’entretien.

Selon la charge thermique, nous sélectionnons la capacité adéquate à partir d’un calcul tenant compte de l’isolation, de l’orientation solaire et de la ventilation naturelle du logement.

Architecture d’installation retenue : propre, stable et réversible

Supportage et anti-vibration

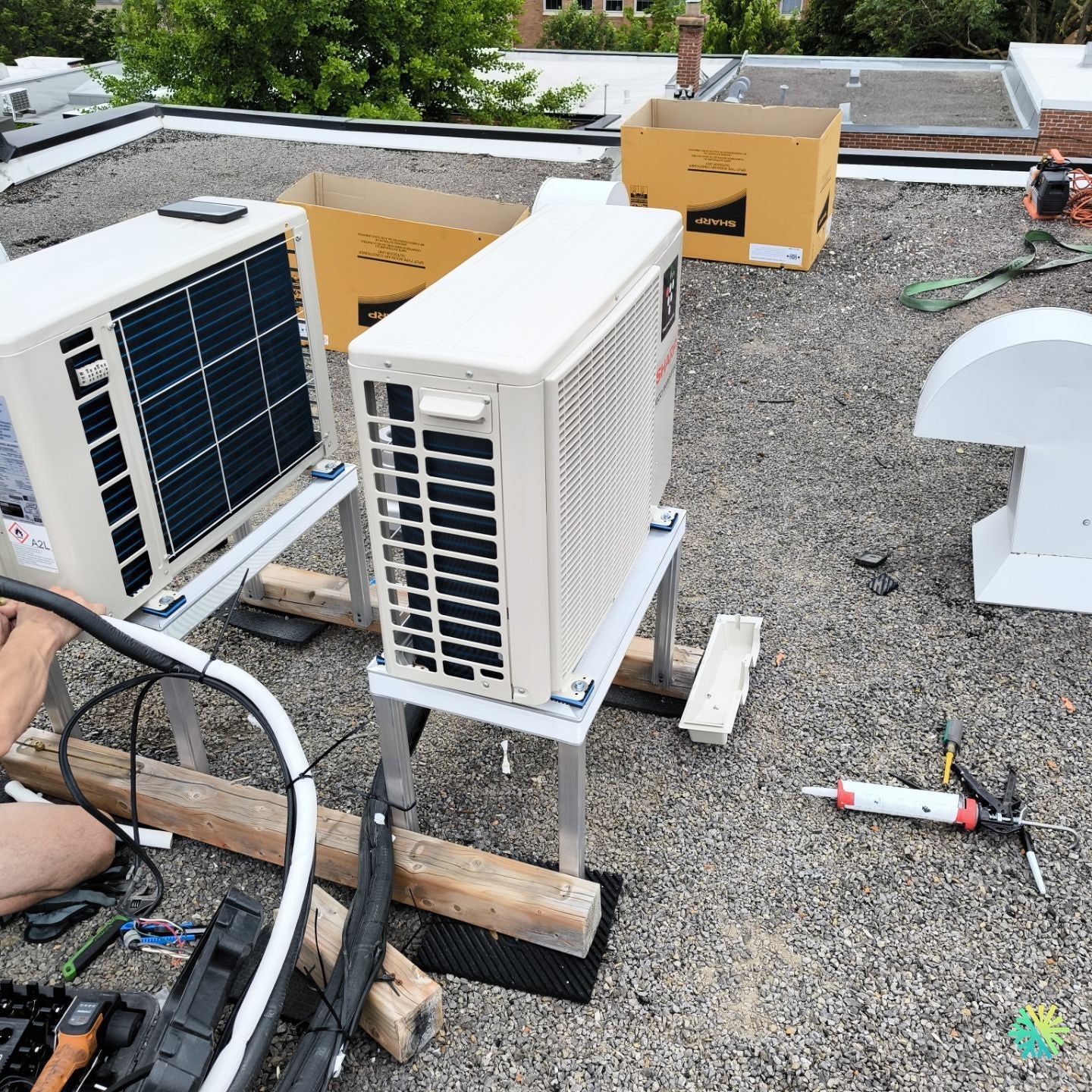

Le condenseur est fixé sur un cadre aluminium reposant sur plots amortisseurs et patins en caoutchouc, eux-mêmes disposés sur des traverses afin de répartir les charges dans le gravier sans blesser la membrane. Ce montage :

• isole les vibrations structurelles;

• évite les ponctuels susceptibles de marquer l’étanchéité;

• garantit des dégagements adéquats pour le flux d’air et le déneigement.

Pour les toits exposés au vent, nous prévoyons un ancrage dimensionné ou des lestages conformes au manuel d’installation et aux charges de soulèvement locales.

Parcours frigorifique et traversée de toiture

Les liaisons frigorigènes sont regroupées et gainées UV depuis la tête murale intérieure jusqu’à la toiture. La traversée s’effectue via un passe-toit (gooseneck/boîte de solin) scellé au mastic compatible membrane et, selon les cas, chemisé par un manchon isolé. À l’intérieur, nous limitons les coudes et assurons une pente continue pour l’évacuation des condensats de la tête.

Électricité et sécurité

Un sectionneur extérieur est installé à proximité immédiate du condenseur, alimenté par un circuit dédié depuis le panneau principal. Les câbles suivent le même cheminement que les liaisons pour une lecture visuelle claire et un entretien simplifié. Les serrages sont contrôlés au couple; la mise à la terre est vérifiée.

Mise sous vide, essais et finition

Nous procédons à :

• un essai pression azote,

• un tirage au vide profond (vacuomètre),

• la pesée/ajustement du réfrigérant si nécessaire selon la longueur réelle,

• la vérification d’étanchéité et des intensités en charge.

Le capping (habillage) est posé au mur intérieur et au pied du passe-toit pour un rendu propre. Sur le toit, les rayons de courbure respectent les recommandations afin de préserver l’isolant des lignes.

Ce que voit (et ne voit plus) le propriétaire

• Au sol et sur les façades : aucun encombrement. Les aires de vie extérieures restent libres.

• Au toit : des unités alignées, chaque condenseur sur sa platine avec amortisseurs, câblage ordonné, passe-toit étanche et repérage clair pour la maintenance.

• À l’intérieur : une tête murale sobre, des percements minimisés et un capotage discret.

Résultats de confort mesurés après mise en service

• Refroidissement rapide des pièces principales, homogénéité de l’air grâce au volet oscillant de la tête.

• Niveau sonore perçu très faible dans les chambres situées sous la zone d’implantation, les vibrations étant décorrélées par les patins.

• Stabilité en chauffage d’appoint lors des périodes froides; la ZU1 conserve une capacité utile sans flambée de consommation.

Bonnes pratiques sur toit plat : notre méthode AirGreen

Dégagements et recirculation

Nous préservons un dégagement frontal conséquent pour éviter la recirculation d’air chaud en mode chauffage et nous éloignons les rejets des prises d’air (cuisines, salles de bain) visibles sur les toits montréalais.

Gestion des neiges et du gravier

• Hauteur suffisante des supports pour laisser passer la neige soufflée.

• Tapis de protection sous les traverses durant l’installation pour ne pas égratigner la membrane.

• Pare-gravier nettoyé autour des appuis afin d’éviter l’abrasion par vent.

Drainage et condensats

Le condenseur extérieur ne produit pas d’eau en climatisation sur le toit, mais en mode dégivrage hivernal, des écoulements peuvent apparaître : nous veillons à un écoulement libre sans ruissellement près des passages.

Accès et maintenance

Un chemin de service est prévu : dégagement autour des machines, écrous inox accessibles, capots non bloqués par le support, repères sur les lignes et la polarité. Un journal d’intervention note longueurs, quantités et mesures de mise en service.

Pièges fréquents… et comment nous les évitons

• Percement improvisé de la membrane : nous utilisons des solins et mastic compatible, voire poche d’étanchéité/chemisage selon la membrane.

• Supports sous-dimensionnés : nous sélectionnons une structure certifiée pour la charge et la prise au vent, avec amortisseurs adaptés.

• Lignes sans protection UV : l’isolant se dégrade; nous capotons/gaînons les liaisons et respectons les rayons de courbure.

• Câblage épars : nous regroupons alimentation + communication dans un cheminement unique, attaché et repéré.

• Recirculation sous pare-vent ou à proximité d’extracteurs : nous analysons la rose des vents du site et les obstacles visibles pour choisir l’orientation.

Subventions et conformité dans le Grand Montréal

Les thermopompes murales récentes à haute efficacité comme la Sharp ZU1 (R-32) peuvent être admissibles à des programmes en vigueur au Québec (selon critères de rendement, puissance et type d’habitation). Nous assistons nos clients à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud pour valider l’éligibilité, préparer les justificatifs (numéros de série, photos, preuves d’installation) et optimiser le dossier.

Entretien CVAC : les gestes qui prolongent la vie de l’équipement

• Nettoyage des filtres de la tête intérieure toutes les 4–8 semaines en période d’usage.

• Inspection annuelle : pressions/Temp., nettoyage échangeurs, contrôle des serrages, test de fuite, vérification des silentblocs et de l’état des solins.

• Dégagement autour des unités au toit (aucune accumulation d’objets).

• En hiver, surveiller les banquises éventuelles autour des équipements après redoux/gel.

Pourquoi confier un toit plat à AirGreen

• Maîtrise des traversées de toiture et compatibilités de membranes.

• Supportage calculé, amorti et durable.

• Mise en service instrumentée (azote, vacuomètre, intensités) et documentation complète.

• Intervention rapide dans tout le Grand Montréal pour des projets thermopompe, climatiseur mural et multi-zones.
