Une installation sur toiture plate pensée pour le grand froid montréalais
À Rosemont–La Petite-Patrie, nous avons réalisé l’installation d’une thermopompe murale Sharp – gamme ZU1 pour un plex typique aux toits plats. Le client souhaitait un système quatre-saisons combinant chauffage efficace l’hiver et climatisation douce l’été, avec une intégration propre et durable sur toiture. Notre intervention met en avant trois priorités : performance par grand froid, longévité de l’équipement et respect de l’enveloppe du bâtiment.
Contexte du bâtiment et objectifs du client
L’immeuble, un triplex des années 1950 modernisé, possède une membrane de toiture récente et un accès technique par trappe. Le logement desservi se situe au dernier étage, ce qui permet de réduire les longueurs de liaison en positionnant le condenseur directement sur le toit. Le mandat :
-
assurer un chauffage fiable jusqu’aux froids intenses du plateau montréalais;
-
préserver l’intégrité de la membrane et limiter les vibrations transmises à la structure;
-
obtenir une installation CVAC soignée, accessible pour l’entretien, et conforme aux dégagements exigés pour la neige et le vent.
Choix de l’équipement : Sharp, gamme ZU1
La gamme ZU1 de Sharp est reconnue pour ses performances en climat froid et l’usage du réfrigérant R-32, plus efficient. La modulation Inverter adapte la puissance aux besoins réels, réduisant les cycles marche/arrêt et la consommation électrique. Pour un toit plat exposé aux rafales, la stabilité mécanique de l’unité et la gestion du givre sont essentielles : la conception du carter, l’échangeur à haute densité d’ailettes et la logique de dégivrage contribuent à maintenir un rendement stable pendant les épisodes neigeux.
Bénéfices clés pour le client
Chauffage et climatisation avec un seul appareil (thermopompe).
Silence de fonctionnement à l’intérieur grâce à la modulation et au positionnement extérieur éloigné des façades.
Rendement saisonnier élevé, propice aux économies d’énergie sur le long terme.
Admissibilité aux programmes de subventions en vigueur pour les équipements haute efficacité au Québec (selon critères du modèle et de l’installation).
Implantation sur toiture : structure, ancrage et protection de la membrane

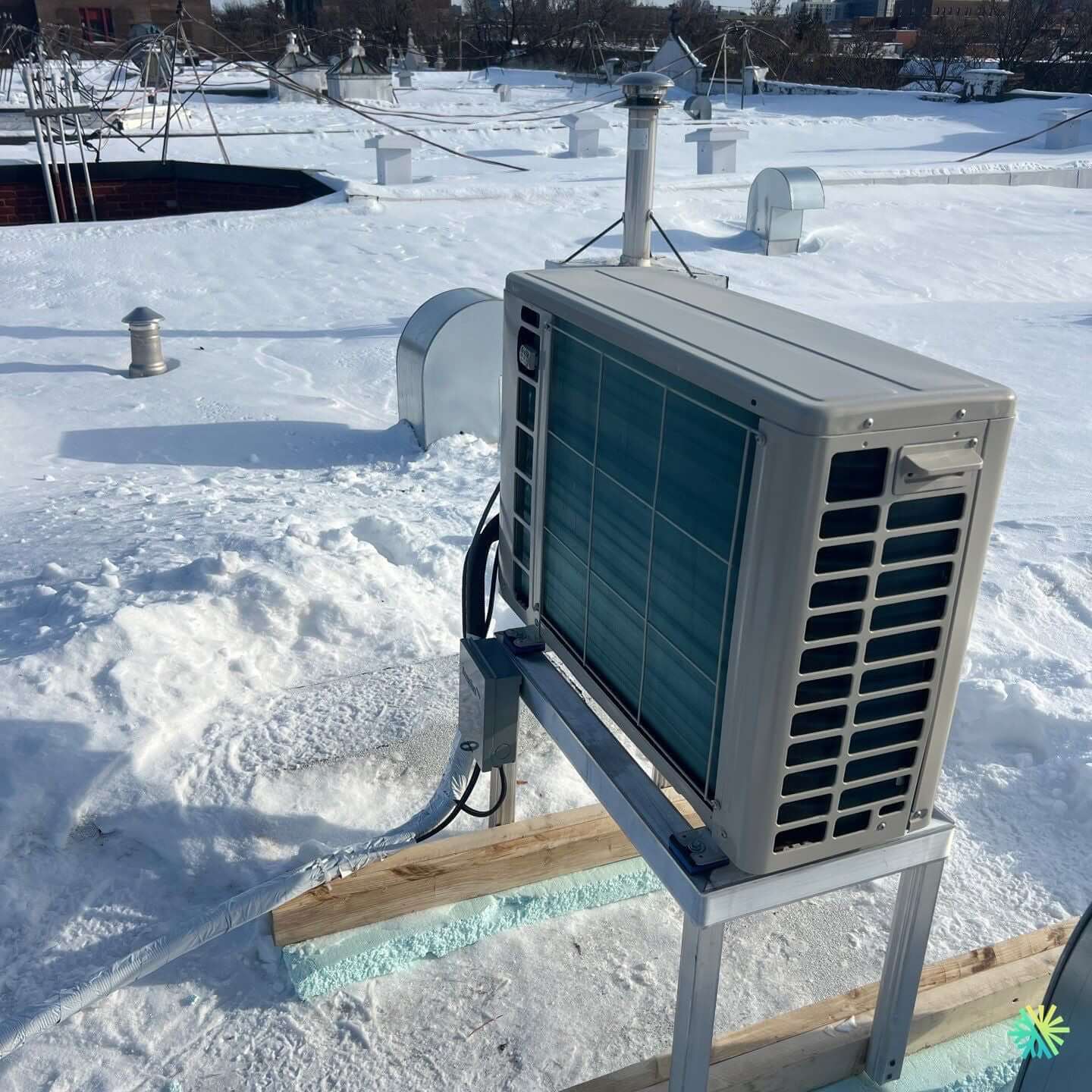

Nous avons privilégié un support en aluminium surélevé, équipé de patins antivibratiles et posé sur des semelles répartitrices. L’objectif est double :
-
Éviter tout poinçonnement de la membrane en répartissant la charge;
-
Surélever le condenseur au-dessus de la neige accumulée et des zones de ruissellement, pour garantir une prise d’air libre et un dégivrage efficace.
Les éléments saillants de la mise en place :
-
Surélévation : hauteur suffisante pour tenir compte des accumulations de neige et des congères créées par le vent.
-
Orientation : grilles d’aspiration et de refoulement dégagées des obstacles (lignes, évents, pare-ballasts) pour limiter les recirculations d’air froid pendant le dégivrage.
-
Gestion de l’eau de fonte : dégagement périphérique pour l’écoulement; aucune stagnation sous l’appareil.
-
Cheminement sécurisé : passages techniques dégagés pour la circulation des techniciens en entretien, même en hiver.
Liaisons frigorifiques et alimentation électrique : sobriété et serviceabilité
Le passage des lignes frigorifiques se fait en trajet le plus court vers le mur du logement. Nous avons utilisé :
-
un isolant UV résistant aux cycles gel/dégel et aux rayonnements;
-
un capping blanc rigide aux points exposés, pour une protection mécanique durable;
-
des colliers de retenue espacés régulièrement, évitant le flambage au soleil d’été.
Pour l’alimentation, nous avons installé un boîtier de déconnexion NEMA 3R à proximité de l’unité, conformément aux exigences de sécurité. Le raccordement est protégé par un disjoncteur dédié au panneau du logement. Nous documentons systématiquement : calibre du disjoncteur, calibre des conducteurs, mise à la terre et respect des dégagements autour de la déconnexion pour les futures interventions.
Gestion des condensats et du givre
Sur toiture, le givre généré en mode chauffage doit être pris au sérieux. Notre approche :
-
Dégagement sous l’unité pour que l’eau de dégivrage s’écoule librement vers les zones d’évacuation naturelles;
-
Absence d’obstacle sous le bac pour éviter la re-glaciation autour des supports;
-
Aucune pompe de condensats nécessaire à l’extérieur (risques de gel), tout est géré par gravité et par l’implantation surélevée.
À l’intérieur, la tête murale dispose de son évacuation gravitaire avec pente contrôlée. Nous évitons les pompes lorsque la configuration du site le permet afin de réduire le bruit et la maintenance.
Détails d’exécution qui font la différence
-
Percement unique étanche avec coupe-vapeur autour de la traversée.
-
Boucle de service à l’extérieur pour éviter les contraintes mécaniques sur les raccords flare.
-
Vérification du vide et pesée du fluide selon la longueur réelle des liaisons; ajustement de charge si requis par le fabricant.
-
Essai de fonctionnement sur les deux modes, contrôle des surchauffes et sous-refroidissements, et mesure des différentiels de température côté intérieur.
-
Consignation des valeurs au rapport (pressions, intensité, tension à charge), utile pour le suivi en entretien.
Résultat : confort stable et esthétique maîtrisée
Le client bénéficie désormais d’un chauffage rapide en début de journée et d’une climatisation agréable dès les premières chaleurs. L’unité extérieure, discrète depuis la rue grâce à son implantation sur toit, ne perturbe pas l’esthétique de la façade. La thermopompe murale assure un confort homogène dans l’aire de vie principale, avec une diffusion d’air optimisée par la hauteur de pose de la tête intérieure.
Entretien CVAC : notre plan simple et efficace
Pour pérenniser la performance, nous recommandons :
-
Nettoyage des filtres de la tête intérieure toutes les 4 à 6 semaines en période d’utilisation.
-
Inspection annuelle AirGreen : contrôle des pressions, resserrage des borniers, test de dégivrage, lavage doux de l’échangeur.
-
Vérification automnale : dégagement autour du condenseur, inspection visuelle du support, remise en route avec test de chauffage.
-
Bonnes pratiques d’hiver : ne pas obstruer les grilles par des objets entreposés; dégager délicatement la neige soufflée si nécessaire (sans outils agressifs).
Subventions et conformité
La gamme ZU1 s’inscrit dans les solutions écoénergétiques prisées à Montréal, Laval et Longueuil, ainsi que sur la Rive Nord et la Rive Sud. Selon la configuration retenue (capacité, efficacité saisonnière, température de fonctionnement nominale), l’installation peut être admissible aux programmes provinciaux favorisant l’efficacité énergétique. Nous accompagnons nos clients dans la production des pièces justificatives : numéro de modèle, numéro de série, facture détaillée, preuves photo et schémas d’implantation.
Erreurs fréquentes… que nous évitons
-
Pose trop basse du condenseur sur toiture : risque de blocage par la neige et de recirculation d’air très froid lors des dégivrages.
-
Ancrage direct dans la membrane sans semelles de répartition : source d’infiltrations et de dégradation prématurée.
-
Rayon de cintrage insuffisant des liaisons et absence de boucle de dilatation : fuites à moyen terme.
-
Déconnexion électrique mal positionnée ou non protégée : non-conformité et difficultés d’entretien.
-
Utilisation de pompes de condensats extérieures en climat froid : pannes récurrentes.
Notre méthode AirGreen supprime ces risques par conception, vérifications et documentation.
