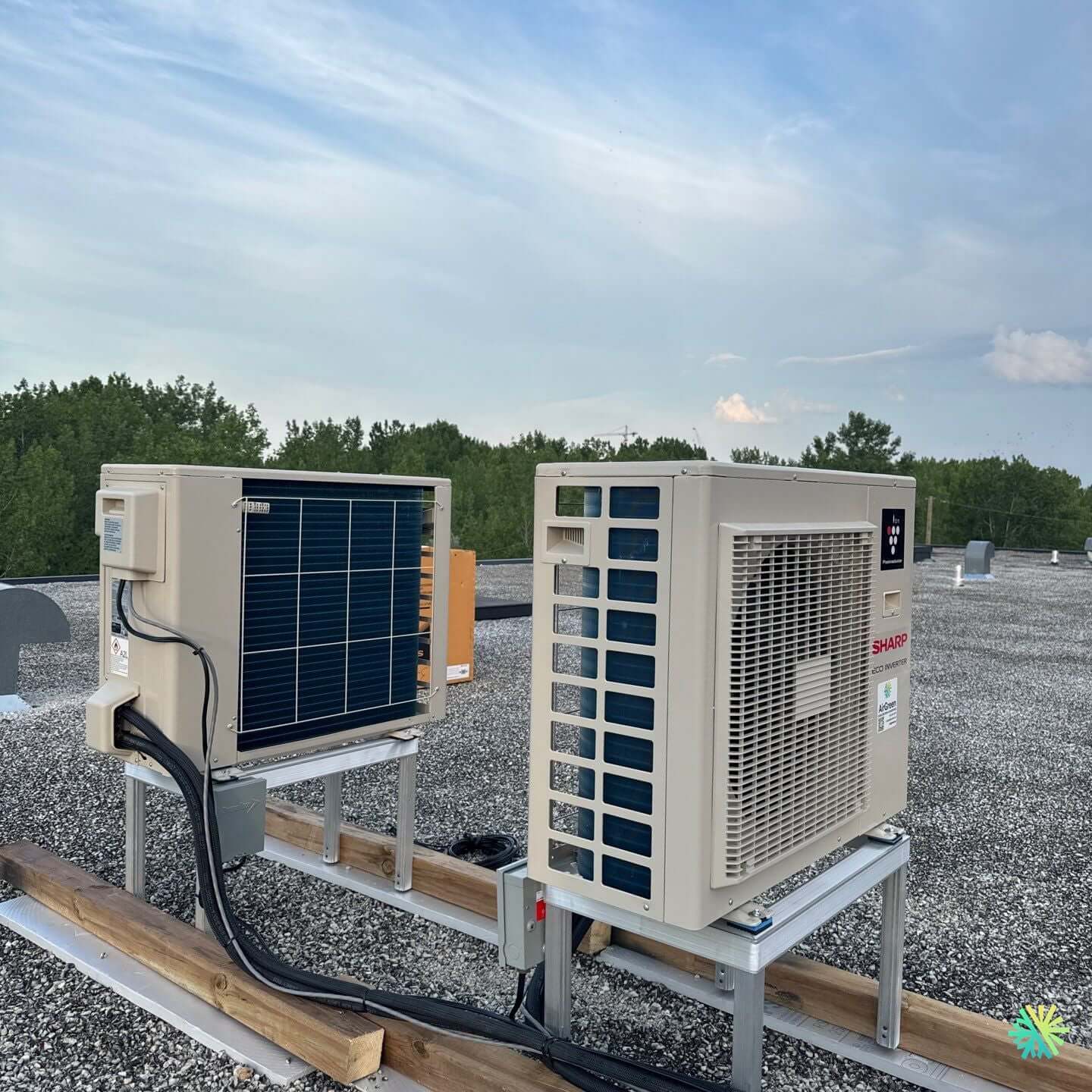

Installation d’une Sharp ZU1 Thermopompe murale à Saint-Laurent

Deux condenseurs sur toit plat, performance d’hiver et finition soignée : la signature AirGreen

À Saint-Laurent, nous avons réalisé une installation CVAC sur toit plat visant à assurer un confort quatre saisons dans un immeuble résidentiel à logements superposés. Le projet comprend deux unités extérieures Sharp Eco Inverter de la série ZU1 montées sur supports surélevés avec chemins techniques dédiés. Cette configuration répond aux contraintes d’un bâti urbain dense tout en maximisant la fiabilité en chauffage lors des froids montréalais.

Pourquoi la série Sharp ZU1 pour Saint-Laurent

Dans le Grand Montréal, la thermopompe murale de série ZU1 s’impose par son équilibre entre rendement énergétique, silence et qualité d’air grâce à la technologie Plasmacluster Ion. Pour ce chantier :

• Le compresseur Eco Inverter adapte finement la puissance et permet des économies d’électricité notables.

• La stabilité en mode chauffage jusqu’à basses températures répond aux pointes de froid locales.

• Le châssis compact autorise une implantation discrète sur toit plat sans empiéter sur les aires de circulation.

Nous retenons ce modèle lorsque l’objectif est de concilier confort d’hiver, climatisation efficace l’été et maintenance aisée en milieu urbain.

Contexte de l’immeuble et objectifs du client

L’immeuble compte plusieurs appartements aux surfaces différentes. Les propriétaires souhaitaient :

1. Uniformiser l’équipement afin de simplifier l’entretien et la gestion des pièces.

2. Éviter tout empiètement sur les murs latéraux visibles depuis la rue.

3. Garantir un accès sécuritaire pour l’entretien, sans déranger les occupants.

Le toit plat s’est imposé comme la meilleure solution d’implantation, avec un passage vertical des lignes frigorifiques et de l’alimentation électrique dans une gaine technique centrale.

Architecture technique retenue

• Type d’appareil : thermopompe murale Sharp (série ZU1), unités extérieures Eco Inverter.

• Montage : rails d’aluminium sur patins en bois traité fixés mécaniquement, avec tampons antivibratiles sous chaque pied de support.

• Hauteur libre sous châssis : suffisante pour l’évacuation des eaux de dégivrage et la circulation d’air sur toiture gravillonnée.

• Lignes frigorifiques : trajet vertical par percement étanché (pare-vapeur + solin), puis capping UV vers les têtes intérieures. Longueur cumulée estimée 12 à 18 m par système, isolée en continu.

• Alimentation : circuits 240 V dédiés depuis le panneau, avec boîte de déconnexion près de chaque condenseur et mise à la terre conforme RBQ / Hydro-Québec.

• Gestion des condensats intérieurs : gravitaire avec pente contrôlée; pas de pompe nécessaire sur ce projet.

• Accès service : espace périphérique respectant les dégagements manufacturier, dégagement arrière et latéral préservés pour le débit d’air.

Détails d’installation visibles et choix constructifs

Sur le toit, nous privilégions des supports modulaires en aluminium : ils résistent à la corrosion et limitent la charge ponctuelle. Les patins en bois traité répartissent la charge sur le gravier et évitent tout point de pression sur la membrane. Des attaches mécaniques anti-soulèvement complètent la protection contre les vents dominants.

Les faisceaux frigorifiques et câbles de communication sont liaisonnés et identifiés; ils suivent un cheminement court pour réduire les pertes de charge et faciliter les diagnostics futurs. Le capping extérieur est choisi en teinte gris clair afin de se fondre au relief de toiture et de limiter l’échauffement solaire.

Intégration intérieure et confort acoustique

Chaque condenseur dessert une tête murale dédiée par logement. À l’intérieur :

• Les percements sont réalisés à l’emporte-pièce avec bourrage coupe-vapeur pour préserver l’enveloppe thermique.

• Les fixations des têtes sont doublées d’un joint anti-vibration pour réduire la transmission sonore aux parois.

• Le débit d’air est ajusté pièce par pièce pour éviter les courants d’air dans les zones de séjour.

Le résultat : un niveau sonore très bas en vitesse automatique, parfait pour les chambres donnant sur la cour.

Mise en service et contrôles qualité

Nos équipes suivent un protocole constant :

1. Épreuve d’azote pour confirmer l’étanchéité du circuit.

2. Tirage au vide profond avec enregistreur, puis stabilisation.

3. Mise sous tension et paramétrage des modes saisonniers.

4. Vérification des intensités et températures soufflées, avec consignation dans la fiche client.

Cette méthodologie garantit une longévité accrue des compresseurs et une consommation maîtrisée, hiver comme été.

Résultats : confort constant et économies

Dès la première semaine d’exploitation, les occupants constatent :

• Une montée en température rapide par temps froid grâce à la modulation Inverter.

• Une climatisation homogène pendant les épisodes chauds de juillet.

• Une baisse anticipée de la facture grâce au coefficient de performance élevé de la série ZU1.

L’entretien CVAC annuel reste simple : nettoyage des filtres intérieurs, rinçage des serpentins extérieurs et vérification des serrages électriques.

Spécificités d’un montage sur toit plat à Montréal

Installer des thermopompes murales sur toiture demande des attentions particulières :

• Dégagements neige : la surélévation limite l’ensevelissement et facilite l’écoulement de la eau de dégivrage.

• Vent : orientation des échangeurs dos au vent dominant lorsque possible, et ancrages adaptés.

• Étanchéité : tous les solins sont exécutés avec reprise de membrane et mastic compatible; une barrière pare-vapeur est rétablie après passage des conduits.

• Maintenance : une allée technique claire est tenue entre les unités pour l’accès outillé et les mesures de service.

Ces points évitent les arrêts inopinés et prolongent la durée de vie des appareils.

Subventions et conformité

Les thermopompes performantes comme la série Sharp ZU1 peuvent être admissibles à certains programmes d’aide selon la configuration du logement et les critères en vigueur. Nous accompagnons nos clients dans les démarches et veillons à la conformité RBQ, aux exigences Hydro-Québec et aux prescriptions municipales de Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

Conseils AirGreen pour propriétaires et gestionnaires

• Dimensionnement : choisir la capacité BTU selon l’enveloppe et l’usage réel des pièces.

• Trajet court : réduire la longueur des lignes pour maintenir les rendements saisonniers.

• Surélévation : toujours privilégier des supports réglables avec antivibratiles sur toit plat.

• Entretien : un entretien CVAC annuel prévient les pertes d’efficacité et optimise la garantie.

• Plan de relève : en multilogements, multiplier les unités permet une redondance utile en cas de pointe de demande.
