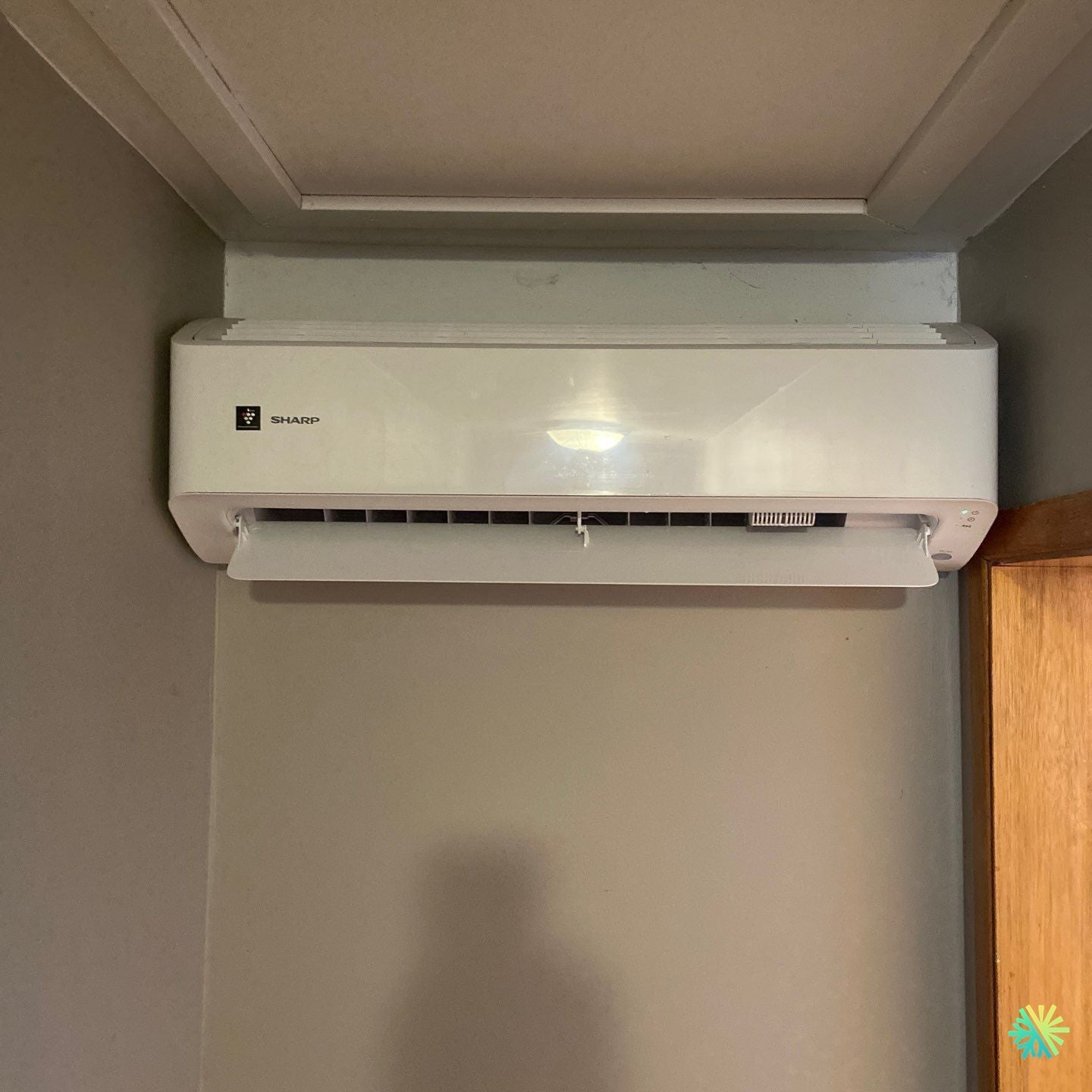

Installation d’une Sharp ZU1 thermopompe murale à Villeray–Saint-Michel–Parc-Extension

Une tête intérieure posée au millimètre dans un couloir étroit : confort précis, silence et esthétique maîtrisée dans un plex de Villeray

Contexte du logement et objectifs

Chez AirGreen, nous intervenons dans un plex typique de Villeray–Saint-Michel–Parc-Extension, à l’étage d’un immeuble des années 50 modernisé. Le propriétaire souhaitait un chauffage stable en hiver et une climatisation douce en été, tout en préservant le passage dans un couloir étroit menant aux chambres. Nous installons une thermopompe murale Sharp de la gamme ZU1 (R-32) dont la tête intérieure s’intègre en partie haute, juste au-dessus d’un linteau, pour desservir efficacement la zone nuit sans gêner l’ouverture des portes ni l’éclairage encastré du plafond.

Pourquoi la gamme Sharp ZU1 (R-32) dans un plex montréalais

• Rendement saisonnier élevé grâce au compresseur inverter et au réfrigérant R-32, avantageux pour la performance et l’empreinte environnementale.

• Plage grand froid adaptée au climat du Grand Montréal : tenue de capacité lorsque le mercure chute, idéale pour Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

• Acoustique très contenue, à l’intérieur comme à l’extérieur, limitant les nuisances dans les couloirs et les cours partagées.

• Distribution d’air précise : volet motorisé et électronique de contrôle fine pour envoyer l’air traité vers les pièces adjacentes sans courant d’air direct dans le passage.

Lecture du site : contraintes d’un couloir étroit

Le couloir présente un plafond bas avec moulure et un encadrement de porte en bois massif à proximité immédiate. L’espace de pose utilisable est réduit en hauteur et en largeur. Nos enjeux :

• Garantir les dégagements supérieurs pour l’aspiration d’air malgré la moulure,

• Assurer un rayon d’ouverture de porte sans heurter le capot de la tête,

• Maintenir un passage libre et éviter tout risque d’accrochage,

• Préserver une évacuation gravitaire des condensats, même avec un percement haut placé.

Choix d’implantation et préparation

Nous retenons une implantation haute centrale, à quelques centimètres sous le plafond pour optimiser la reprise d’air chaud en hiver et profiter du mélange d’air dans le corridor. Le support mural est aligné au laser pour garantir l’horizontalité malgré les légères irrégularités du gypse ancien.

• Plaque de montage ancrée sur montants, avec chevilles adaptées aux zones hors-montant, afin d’éviter toute résonance.

• Percement traversant discret immédiatement derrière l’unité ; pente vers l’extérieur pour l’écoulement naturel du condensat.

• Fourreau et mastic élastomère pour l’étanchéité à l’air, limitant les ponts thermiques et les odeurs parasites.

• Cheminement capoté (capping discret côté extérieur) pour protéger les liaisons frigorigènes et le câble de communication jusqu’au condenseur.

Détails d’installation : notre pas-à-pas

1. Relevé de cotes : vérification des hauteurs sous plafond, de l’épaisseur du mur et du jeu autour de la moulure.

2. Vérification électrique : circuit dédié, calibre et disjoncteur conformes, sectionneur extérieur côté condenseur pour la sécurité d’entretien.

3. Pose de la plaque : contrôle au niveau numérique, visserie inox et rondelles d’appui pour une pression uniforme sur le gypse.

4. Percement Ø65–75 mm avec pente vers l’extérieur ; chanfrein intérieur pour ne pas blesser l’isolant des lignes.

5. Pré-fabrication des liaisons : cintres doux, isolation continue, ruban butyle aux jonctions. Longueur totale estimée ≈ 3–4 m entre la tête et le condenseur, suffisante pour un parcours direct sans coudes inutiles.

6. Raccordements frigorifiques : serrage au couple prescrit, tirage au vide profond (contrôle au micron) et tenue au vide avant libération du fluide.

7. Gestion du condensat : gravitaire via le même fourreau, pente continue ; pas de pompe requise, donc silence et fiabilité améliorée.

8. Mise en service : tests en chauffage et refroidissement, contrôle des températures de soufflage, vérification du volet, mesure d’intensité et acoustique en charge partielle.

9. Finitions : capots refermés proprement, cache-vis, reprise de peinture locale autour du percement si nécessaire.

Réglages d’air pour un couloir

• Orientation du volet légèrement vers la pièce la plus éloignée pour entraîner l’air tempéré par effet Venturi dans le corridor.

• Vitesse automatique privilégiée : la modulation du ventilateur réduit le bruit dans un espace réverbérant.

• Mode chauffe : consigne douce et continue, évitant les cycles courts qui accentuent les écarts de température dans une zone étroite.

• Mode déshumidification en été : utile lors des épisodes humides, sans refroidir excessivement le passage.

Résultats obtenus

Le couloir devient un plenum de diffusion : l’air se répartit naturellement vers les chambres et le séjour attenant. Les niveaux sonores demeurent bas, même la nuit. L’hiver, la montée en température est régulière et la consommation reste sobre grâce à la modulation inverter. En été, le corridor reste sec et frais, ce qui améliore le confort des pièces adjacentes.

Bonnes pratiques d’installation CVAC dans les couloirs

• Respect des dégagements supérieurs pour l’aspiration d’air ; en présence de moulure, viser 3–5 cm minimum.

• Éviter les retours d’air obstrués par un luminaire ou un soffite.

• Prioriser la gravité pour le condensat ; une pompe n’est envisagée qu’en dernier recours.

• Limiter les coudes sur les lignes frigorifiques et protéger chaque passage par un fourreau.

• Vérifier l’ouverture des portes à 90–110° pour prévenir tout contact avec la façade de l’unité.

Entretien CVAC recommandé

• Filtres : nettoyage toutes les 4 à 8 semaines selon l’usage et la présence d’animaux.

• Échangeur : dépoussiérage léger à l’aspirateur muni d’une brosse, sans déformer les ailettes.

• Condenseur extérieur : rinçage doux au printemps, dégagement de la neige et des feuilles en saison.

• Visite annuelle AirGreen : resserrage électrique, vérification des paramètres frigorifiques, calibration du volet et contrôle des joints d’étanchéité.

Sélection de la capacité et dimensionnement

Même dans un espace restreint, nous dimensionnons la thermopompe sur la charge de chauffage prioritaire. Dans un plex de Villeray, une unité de 12 000 à 18 000 BTU est fréquente pour desservir couloir + deux pièces adjacentes, sous réserve des déperditions réelles (orientation, isolation, infiltration). Cette approche garantit une modulation confortable et des économies d’énergie à l’année.

Esthétique et intégration

• La coque blanche Sharp s’aligne avec la moulure de plafond pour une lecture visuelle continue.

• La pâte de rebouchage autour du fourreau est lissée avant peinture pour rendre l’intervention invisible.

• À l’extérieur, le capping suit les lignes de la façade, couleur neutre pour se fondre au revêtement.

• Les vibrations sont découplées par la plaque et la visserie, évitant toute résonance dans le gypse du couloir.

Subventions et accompagnement

Les thermopompes efficaces au R-32 telles que la série Sharp ZU1 sont généralement admissibles aux programmes d’aide en vigueur au Québec. Nous assistons nos clients pour :

• la vérification d’admissibilité selon les fiches de rendement,

• la collecte des numéros de série et des preuves d’installation,

• la soumission des dossiers dans les délais.
  Ce service couvre l’ensemble du Grand Montréal : Montréal, Laval, Longueuil, Rive Nord et Rive Sud.

Erreurs fréquentes à éviter dans ce type d’installation

• Coller la tête au plafond : l’aspiration se trouve étouffée, le bruit augmente et le rendement baisse. Toujours garder un jeu en partie haute.

• Condensat horizontal sans pente : source d’odeurs et de fuites. La gravité est la règle.

• Sous-dimensionner la capacité pour un couloir multi-pièces : cela provoque des cycles courts et un inconfort récurrent.

• Oublier l’ouverture des portes lors du positionnement : le capot peut devenir un point d’impact.

Pourquoi confier votre installation CVAC à AirGreen

• Expérience des plex montréalais : couloirs étroits, moulures, cloisonnements anciens, percements complexes.

• Maîtrise multi-marques (Sharp, Gree, Fujitsu, Midea, etc.) pour recommander l’équipement réellement adapté.

• Procédure qualité : vide profond vérifié, couples de serrage contrôlés, essais en charge, rapport photo et paramétrage initial.

• Service après-vente : rappels d’entretien, disponibilité prioritaire en période froide, pièces usuelles en stock.

Fiche chantier – points clefs

• Machine : Sharp gamme ZU1, thermopompe murale (R-32), capacité ajustée au logement.

• Local : couloir étroit avec moulure, Villeray–Saint-Michel–Parc-Extension.

• Pose : plaque sur montants, percement à pente, évacuation gravitaire des condensats.

• Parcours : liaisons isolées et capotées jusqu’au condenseur, longueur env. 3–4 m.

• Objectif : confort quatre saisons, silence, diffusion d’air vers les chambres sans gêner le passage.
