Installation d’une Sharp ZU1 thermopompe murale sur toit plat à Rosemont–La Petite-Patrie

Une pose sur toiture pensée pour le climat montréalais, la longévité et le silence

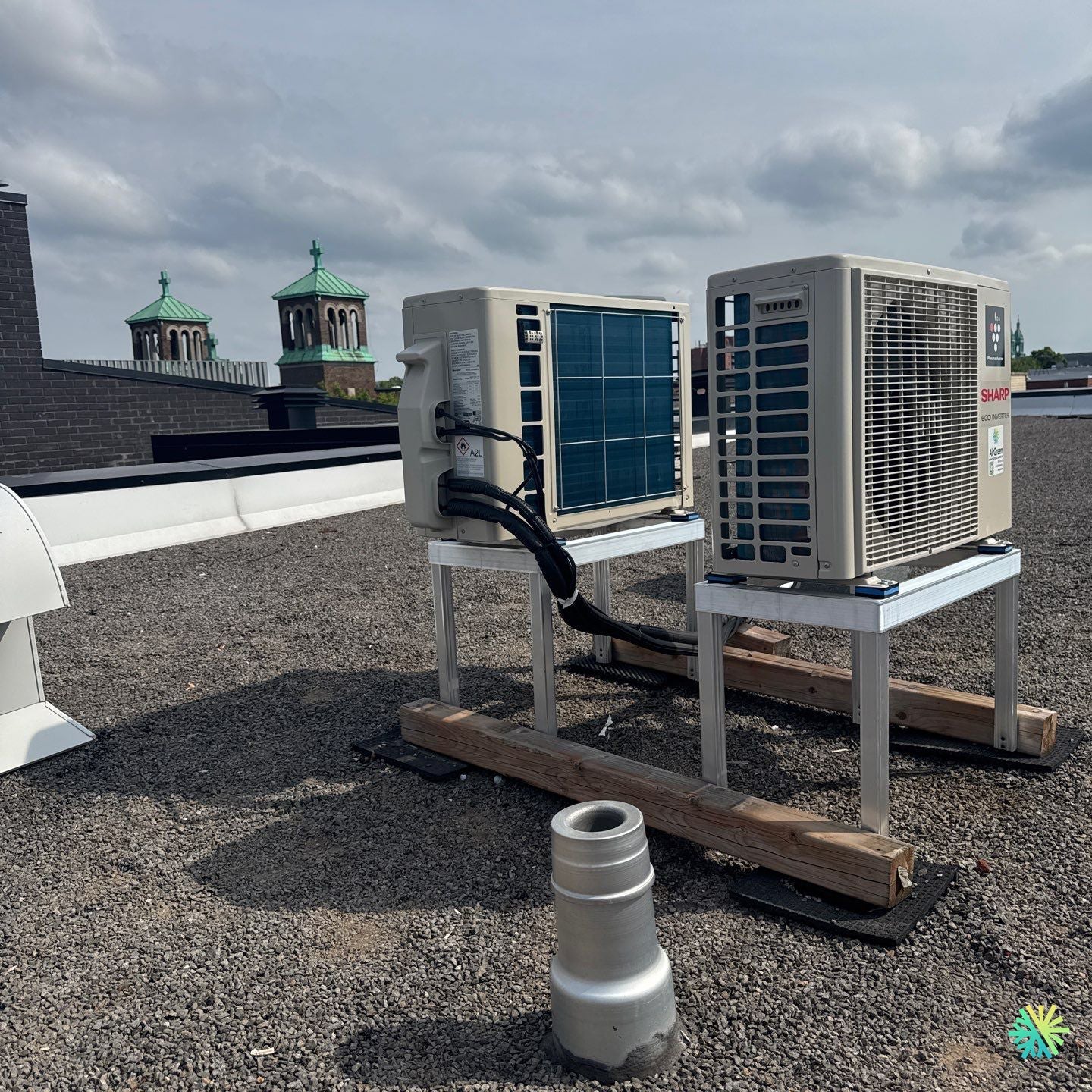

Chez AirGreen, nous venons d’installer une thermopompe murale Sharp – série ZU1 (R-32) dans un immeuble résidentiel de Rosemont–La Petite-Patrie. Le condenseur extérieur est posé sur le toit plat gravillonné, configuration très prisée dans les plex montréalais pour libérer l’espace de cour et limiter le bruit au niveau des fenêtres. Cette page détaille notre approche : dimensionnement, parcours frigorifique, supports, électrique, gestion des condensats, étanchéité de la toiture, mise en service et conseils d’entretien. L’objectif : un confort quatre-saisons avec une installation CVAC propre, durable et facile à entretenir.

Pourquoi la série Sharp ZU1 pour ce projet

La Sharp ZU1 fait partie des nouvelles générations au réfrigérant R-32, plus efficient et à plus faible PRP que le R-410A. Elle offre :

• Modulation Inverter pour ajuster précisément la capacité selon la charge thermique.

• Plage de chauffage grand froid (jusqu’à env. −25/−30 °C selon configuration), adaptée aux hivers du Grand Montréal.

• Niveaux sonores contenus côté unité intérieure et condenseur, très appréciés en milieu urbain.

• Capacités disponibles courantes de la série (12 k à 24 k BTU), permettant un ajustement fin au volume à traiter.

• Filtration et fonctions de déshumidification qui améliorent le confort l’été.

Dans ce logement, la ZU1 a été dimensionnée pour la zone de vie principale, avec marge pour les pointes de chaleur. Nous privilégions toujours un dimensionnement réaliste, qui évite les cycles courts, protège le compresseur et optimise les coûts d’exploitation.

Contexte bâti : toit plat, membrane et charges ponctuelles

Les toitures de plex à Rosemont–La Petite-Patrie combinent membrane, gravier et parapets. Une pose réussie tient compte de :

• Répartition des charges : nous utilisons châssis surélevés en aluminium posés sur semelles antivibratiles et poutres en bois traité. Le poids est ainsi réparti, sans poinçonnement de la membrane.

• Dilatations et vibrations : inserts en caoutchouc et serrages contrôlés pour protéger la structure et le revêtement.

• Dégagements d’air : orientation et écart entre condenseurs respectés pour garantir le libre passage et la performance en chauffage (dégivrage).

• Accès service : circulation aisée pour l’entretien, dégagement du capot et du panneau électrique.

Dans ce cas, deux condenseurs cohabitent sur la même zone technique. Nous avons optimisé l’implantation de la Sharp ZU1 pour préserver les dégagements normatifs, l’aspiration et le refoulement, et faciliter toute intervention future.

Parcours frigorifique : propreté, isolation et pérennité

Depuis la tête intérieure, les lignes frigorigènes montent vers la toiture via une gaine technique. Notre équipe a :

• Formé un siphon de service et un boucle anti-vibration pour protéger les liaisons.

• Utilisé des cuivres désoxydés brasés sous azote, puis isolés en continu (cellulaire haute densité, UV-résistant).

• Capoté les sections apparentes en façade avec un capping discret, étanche aux intempéries et aux UV.

• Contrôlé les rayons de courbure et la propreté interne pour préserver l’huile et le compresseur.

• Réalisé tirage au vide profond (< 500 microns) avec stabilisation, puis mise au poids de réfrigérant selon la longueur totale.

La longueur équivalente d’installation sur ce type d’immeuble se situe souvent entre 15 et 25 m. Nous validons systématiquement les pertes de charge, l’appoint de réfrigérant requis et le recalage du sous-refroidissement / surchauffe.

Électricité : sécurité, conformité et évolutivité

Pour la Sharp ZU1, nous avons prévu :

• Circuit dédié depuis le panneau électrique, calibre adapté au MCA/MOCP de l’unité.

• Coffret de déconnexion à proximité du condenseur, étanche et accessible.

• Câblage de commande blindé/approprié entre l’unité intérieure et extérieure, cheminé à l’abri des agressions mécaniques et UV.

• Mise à la liaison équipotentielle et vérification de la polarité et de la mise à la terre.

Ce soin réduit les parasites, évite les déclenchements intempestifs et simplifie le diagnostic en cas d’intervention ultérieure.

Gestion des condensats : gravitaire quand c’est possible, pompe quand c’est nécessaire

En configuration « tête sous toiture », l’évacuation gravitaire n’est pas toujours possible. Nous avons :

• Favorisé la gravité pour les têtes situées en façade avec sortie directe.

• Intégré une mini-pompe de condensats silencieuse lorsque la pente ne le permet pas. Le tuyau est isolé et anti-siphon, avec bouclier anti-retour d’odeurs.

• Protégé les passages en toiture par solins et mastics compatibles membrane pour garantir l’étanchéité.

Étanchéité de la toiture : priorité absolue

Chaque percement est documenté et scellé selon les règles de l’art :

• Manchons, solins et membranes additionnelles soudées/adhérées autour des pénétrations.

• Protection mécanique sous les rails pour éviter le cisaillement de gravier sur la membrane.

• Chemins de câbles surélevés pour éviter l’eau stagnante et la glace.

Nous réalisons une inspection visuelle complète post-installation et laissons un rapport d’emplacement des traversées pour l’entrepreneur couvreur lors d’un futur entretien.

Mise en service : contrôle qualité AirGreen

Nos étapes de commissioning comprennent :

1. Essai d’étanchéité à l’azote et contrôles au détecteur électronique.

2. Vide profond avec tenue du vide documentée.

3. Paramétrage de la carte électronique, modes de ventilation, orientation du volet, réglage du flux d’air pour éviter les courants directs.

4. Prises de mesures (intérieures/extérieures) : ΔT, intensité, pression de service, surchauffe et sous-refroidissement.

5. Validation acoustique et vibrations sur la toiture.

6. Formation du client : filtres, consignes saisonnières, codes de diagnostic, bonnes pratiques en dégivrage.

Résultats attendus : confort, silence et économies

L’association tête murale Sharp ZU1 + condenseur en toiture permet :

• Un confort homogène dans les aires de vie.

• Une réduction notable des bruits perçus en façade et dans la cour.

• Des factures d’énergie optimisées grâce à l’Inverter et au R-32.

• Une intégration visuelle minimaliste à l’intérieur et une zone technique ordonnée sur le toit.

Subventions et admissibilités possibles

Les thermopompes murales récentes au R-32 et performantes par temps froid sont généralement admissibles à des aides dans plusieurs programmes québécois favorisant l’efficacité énergétique. L’admissibilité dépend de la capacité, des indices de performance et du profil du bâtiment. Nous accompagnons nos clients de Montréal, Laval, Longueuil, Rive Nord et Rive Sud pour :

• Vérifier les listes d’équipements qualifiés,

• Préparer les documents techniques,

• Soumettre les demandes de rabais, lorsque applicables.

Bonnes pratiques d’utilisation et d’entretien

Pour tirer le meilleur de la thermopompe :

• Nettoyer les filtres toutes les 4 à 8 semaines en haute saison.

• Maintenir 1,2 à 1,5 m de dégagement autour du condenseur sur toiture et dégager la neige en hiver.

• Éviter d’opérer en mode Auto lors des mi-saisons si l’alternance chauffage/refroidissement n’est pas souhaitée.

• Planifier un entretien CVAC annuel : inspection électrique, serrages, pression, nettoyage serpentin/ventilateur, test condensats.

Erreurs courantes… et comment nous les évitons

• Supports posés directement sur membrane : risque de poinçonnement. Nous utilisons des semelles antivibratiles et des poutres pour répartir la charge.

• Dégagements insuffisants entre deux condenseurs : pertes de performance, givrage. Nous respectons les claire-voies recommandées et l’orientation du flux.

• Câbles et lignes non protégés aux UV : vieillissement prématuré. Nos capots et isolants UV-résistants garantissent la longévité.

• Étanchéité approximative en toiture : infiltrations à moyen terme. Nos solins et masticages sont faits selon les règles de l’art, avec traçabilité.

• Dimensionnement approximatif : inconfort et surconsommation. Nous calculons la charge et ajustons la capacité BTU au besoin.

Et si vous avez une cour, un balcon ou une façade en brique ?

Nous adaptons l’implantation du condenseur : équerres murales, dalle au sol avec pare-neige, ou structure sur toit. Chaque contexte (plex, condo, maison unifamiliale) reçoit une solution sur mesure pour maximiser la durabilité, l’accessibilité et la discrétion.

Ce que vous gagnez avec AirGreen

• Conseil technique indépendant sur les marques et séries récentes (Sharp, Gree, Fujitsu, Midea, etc.).

• Pose soignée et documentation complète (schémas, numéros de série, longueurs, charge).

• Service après-vente local, réactif, avec pièces et expertise sur les thermopompes murales, multi-zones et systèmes centraux.

Notre intervention à Rosemont–La Petite-Patrie illustre une approche qui respecte l’architecture des immeubles montréalais tout en offrant un confort quatre-saisons. La Sharp ZU1 en toiture livre un équilibre idéal entre performance, silence et sobriété visuelle — exactement ce que recherchent de nombreux ménages du Grand Montréal.

Fiche rapide (résumé technique de l’installation)

• Type de machine : thermopompe murale Sharp ZU1 (R-32).

• Implantation : condenseur sur toit plat, châssis surélevé, semelles antivibratiles, dégagements respectés.

• Parcours : gaine technique jusqu’à la toiture, liaisons cuivres isolées UV-résistantes, capping propre en façade.

• Évacuation condensats : gravitaire lorsque possible, mini-pompe silencieuse si nécessaire.

• Électrique : circuit dédié, déconnexion toiture, mise à la terre, câble de commande protégé.

• Mise en service : vide profond, appoint R-32 selon longueur, vérifications ΔT, intensité, pressions, acoustique.
