Une installation compacte dans un passage latéral étroit, avec supports muraux et dégagements soigneusement étudiés
À Pierrefonds-Roxboro, cette installation d’une thermopompe centrale MIDEA EVOX G3 illustre parfaitement un type de chantier que nous rencontrons souvent dans l’Ouest-de-l’Île de Montréal : une propriété existante où l’espace extérieur disponible est relativement limité, avec une clôture, de la végétation, un mur de revêtement et plusieurs contraintes déjà en place.

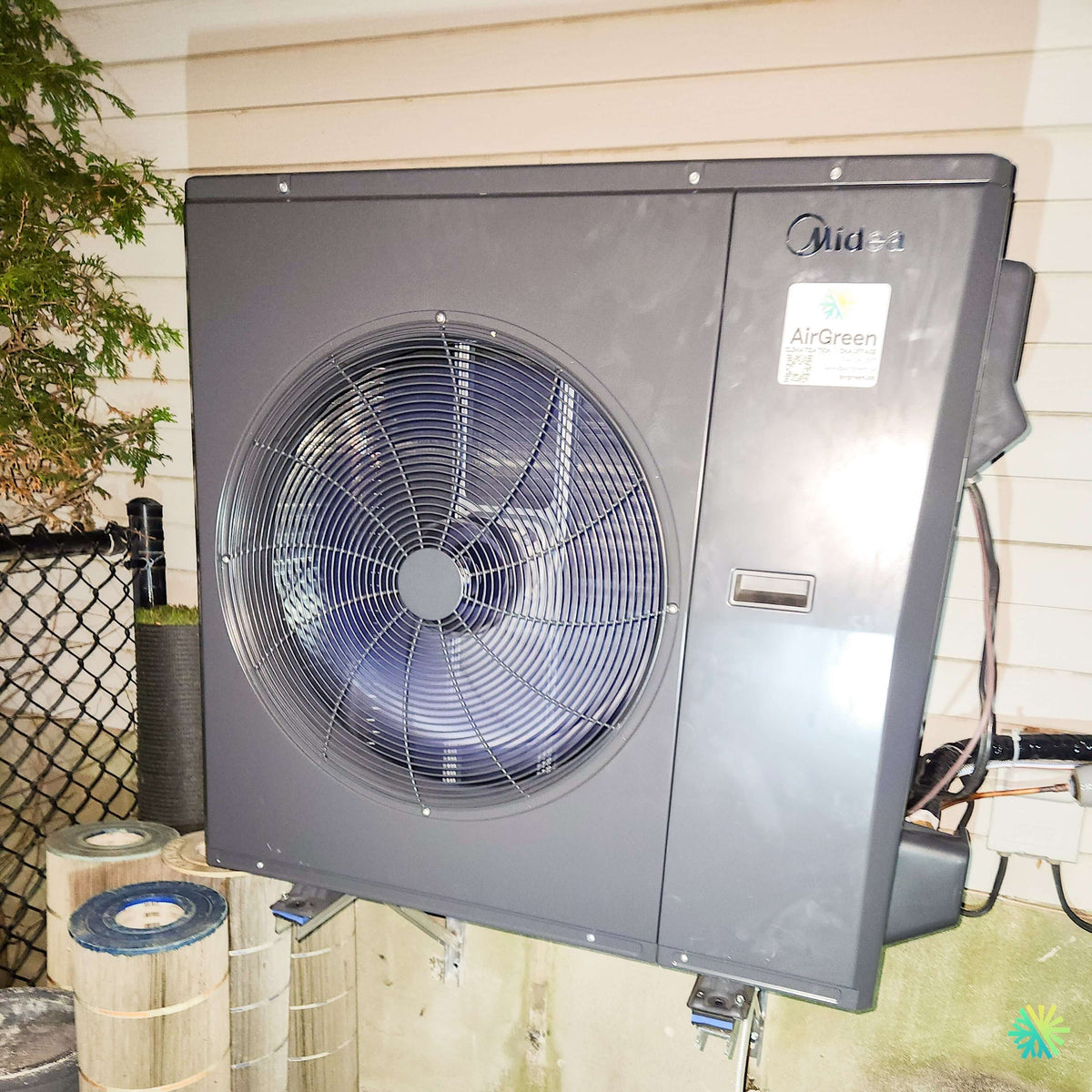

Sur la photo, l’unité extérieure MIDEA est installée sur des supports muraux métalliques, suffisamment haut au-dessus du sol pour dégager la base de l’appareil. À gauche, une clôture en mailles et des végétaux réduisent la largeur disponible. À droite, les conduites frigorifiques, le câblage et les raccordements entrent directement dans le bâtiment.
Le défi n’était donc pas simplement de trouver un endroit où placer la thermopompe.
Il fallait créer une installation qui permette :
- une bonne circulation d’air autour de l’unité;
- un accès futur aux panneaux de service;
- une hauteur suffisante pour l’hiver québécois;
- un parcours frigorifique relativement court;
- une intégration propre près du bâtiment;
- et une utilisation logique du passage latéral de la propriété.
Chez AirGreen, c’est précisément ce type de situation qui démontre pourquoi le positionnement d’une thermopompe centrale mérite autant d’attention que le choix du modèle lui-même.
Pourquoi les supports muraux sont particulièrement pertinents sur ce projet
L’unité extérieure ne repose pas directement sur le sol.
Nous avons utilisé une structure de support fixée au bâtiment qui maintient la thermopompe au-dessus du terrain. Cette configuration est particulièrement intéressante dans un espace où le sol peut accumuler de la neige, de la glace, des feuilles ou d’autres débris.
En chauffage, une thermopompe doit périodiquement effectuer un cycle de dégivrage. De l’eau est alors évacuée sous l’appareil et peut geler lorsque la température extérieure est sous zéro.
Si une unité est installée trop bas, la glace peut progressivement s’accumuler sous la base.
En la surélevant, nous créons davantage de marge pour :
- le drainage du dégivrage;
- l’accumulation de neige;
- le nettoyage du terrain;
- l’inspection visuelle sous l’appareil;
- et l’entretien futur.
À Pierrefonds-Roxboro, où les hivers comportent régulièrement neige, redoux et regel, cette hauteur est une véritable décision technique.
Une façade avec décharge horizontale qui doit rester complètement dégagée
La MIDEA EVOX G3 utilise une unité extérieure à décharge horizontale, avec un grand ventilateur frontal.
Le fabricant explique que cette architecture associe un ventilateur horizontal à un échangeur vertical à haute efficacité afin de favoriser un passage d’air plus uniforme sur la surface de l’échangeur et de soutenir les performances lorsque la température diminue.
Dans un passage relativement étroit comme celui visible sur cette propriété, cette caractéristique devient très importante.
Le grand ventilateur doit pouvoir rejeter l’air sans rencontrer immédiatement un obstacle.
La clôture et la végétation visibles sur la gauche sont donc des éléments que nous devons considérer lors du positionnement.
Après l’installation, nous recommandons au propriétaire de maintenir les branches et arbustes suffisamment taillés afin qu’ils ne viennent pas s’appuyer contre l’échangeur ou gêner le débit d’air.
Une thermopompe n’a pas besoin d’être isolée au milieu d’un grand terrain, mais elle a besoin d’espace pour respirer.
Une installation proche du bâtiment, mais pas pensée au hasard
L’unité extérieure est installée près du mur, ce qui permet de conserver le passage autant que possible.
Ce type de placement réduit également la longueur extérieure des conduites frigorifiques.
Un trajet plus direct facilite généralement la finition et limite le nombre de changements de direction visibles sur la façade.
Mais placer l’appareil près du bâtiment ne signifie pas le pousser contre le mur sans réflexion.
Nous devons toujours tenir compte :
des dégagements prévus par le fabricant, de l’aspiration d’air, du côté service et de l’accès aux raccordements.
Sur ce projet, la section technique est regroupée du côté droit, là où les conduites rejoignent rapidement le bâtiment.
Le côté service doit rester accessible pendant toute la durée de vie du système
Ce détail est souvent négligé.
Une thermopompe peut fonctionner pendant des années sans intervention majeure, mais lorsqu’un diagnostic ou un entretien est nécessaire, le technicien doit pouvoir accéder aux valves, aux panneaux et aux composants électriques.
Une unité installée trop près d’une clôture ou coincée entre deux structures devient beaucoup plus difficile à entretenir.
Nous réfléchissons donc au projet comme si nous devions revenir plusieurs années plus tard avec nos outils.
Cette logique fait partie intégrante d’une bonne installation CVAC.
Le climat de Pierrefonds-Roxboro demande plus qu’une bonne performance estivale
Dans l’Ouest-de-l’Île de Montréal, une thermopompe centrale doit être choisie autant pour son chauffage que pour sa climatisation.
MIDEA présente la gamme EVOX G3 Extreme Heat comme capable d’un fonctionnement continu jusqu’à -30 °C. La documentation indique également jusqu’à 100 % de la capacité de chauffage à -25 °C, avec un COP pouvant atteindre 1,9 dans les conditions présentées par le fabricant.
Il faut cependant bien interpréter ces chiffres.
Une thermopompe qui continue à fonctionner à -30 °C ne produit pas nécessairement la même capacité à -30 °C qu’à 0 °C.
Le rendement réel varie selon :
- le tonnage;
- la combinaison intérieure-extérieure;
- la charge du bâtiment;
- la température;
- et le débit d’air.
C’est pourquoi nous évitons de présenter le chiffre « -30 °C » comme une donnée suffisante à elle seule.
La technologie utilisée pour maintenir la performance à basse température
MIDEA explique que, lorsque le système travaille dans des conditions de froid extrême, son compresseur utilise une stratégie de réfrigération destinée à augmenter la quantité de réfrigérant comprimée et à soutenir la production de chaleur.
Le fabricant présente également des résultats d’essai sur un système de 3 tonnes : jusqu’à 2,4 de COP à environ -15 °C et, autour de -25 °C, jusqu’à 118 % de la capacité nominale de chauffage avec un COP de 1,92 pour le système testé. MIDEA précise que ces résultats concernent un système de 3 tonnes.
Cette précision est importante.
Nous ne prenons pas une donnée de 3 tonnes pour l’appliquer automatiquement à toutes les configurations EVOX G3.
Quelle capacité a été installée ici?
La photo montre clairement une unité de la famille MIDEA EVOX G3, mais le numéro exact du modèle n’est pas suffisamment lisible pour que nous annoncions honnêtement le tonnage de cette installation.
Nous préférons donc ne pas inventer la donnée.
La documentation EVOX G3 répertorie plusieurs capacités de climatisation, notamment 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h, selon le jumelage.
Le choix correct ne se fait pas uniquement selon la superficie.
Pour une maison de Pierrefonds-Roxboro, nous devons aussi considérer l’isolation, les fenêtres, l’orientation, le nombre d’étages, l’étanchéité, le réseau de conduits et les besoins de chauffage réels.
Des rendements différents selon les modèles
MIDEA annonce pour la gamme EVOX G3 des performances pouvant atteindre 19 SEER2, 12,5 EER2 et 10,8 HSPF2, ainsi qu’un COP pouvant atteindre 2,14 à 5 °F, soit environ -15 °C, selon le jumelage concerné.
La fiche technique montre clairement que ces chiffres changent d’une capacité à une autre.
On retrouve notamment :
- une configuration de 18 000 BTU/h à 19 SEER2;
- une configuration de 24 000 BTU/h à 18,6 SEER2;
- une configuration de 30 000 BTU/h à 17,2 SEER2;
- une configuration de 36 000 BTU/h à 17,7 SEER2;
- une configuration de 48 000 BTU/h à 17,5 SEER2.
Cela démontre pourquoi deux soumissions qui indiquent simplement « EVOX G3 » ne sont pas nécessairement équivalentes.
Une thermopompe centrale ne vaut réellement que si le réseau de conduits et l’unité intérieure sont correctement adaptés
Le rôle du débit d’air dans une maison existante
L’unité extérieure visible sur la photo attire naturellement l’attention, mais la moitié la plus importante du système se trouve à l’intérieur.
Une thermopompe centrale chauffe et climatise la maison par l’intermédiaire d’un appareil de traitement d’air raccordé au réseau de conduits.
Si le réseau est trop restrictif, si le retour d’air est trop petit ou si le filtre est mal adapté, les performances globales peuvent en souffrir.
MIDEA intègre à l’EVOX G3 sa technologie Computational Constant Airflow 2.0, conçue pour adapter la vitesse et la puissance du ventilateur lorsque la pression statique varie.
La documentation présente des scénarios allant jusqu’à 1,2 po de colonne d’eau et jusqu’à 60 niveaux de réglage du débit d’air.
Cette flexibilité est particulièrement utile lors d’un remplacement dans une maison existante.
Mais elle ne remplace pas un réseau correctement conçu.
Le M-Coil et le ventilateur symétrique de l’unité intérieure
MIDEA utilise également un M-Coil et un ventilateur symétrique dans son unité intérieure.
La documentation indique que cette architecture vise une distribution plus uniforme de l’air à travers l’échangeur, avec une différence de débit réduite par rapport à certaines conceptions conventionnelles.
Ce détail intéressera peut-être moins un propriétaire que le chiffre SEER2, mais il influence directement la qualité du transfert thermique à l’intérieur de la maison.
Une conception intérieure adaptée aux rénovations complexes
La gamme EVOX G3 utilise une architecture modulaire appelée Block N Lock.
MIDEA présente jusqu’à six orientations d’installation pour l’appareil intérieur : verticale ascendante, descendante, horizontale gauche, horizontale droite et plusieurs configurations de faible hauteur.
C’est particulièrement utile dans les maisons de Pierrefonds-Roxboro, Dollard-des-Ormeaux, Kirkland, Pointe-Claire ou Beaconsfield, où l’espace mécanique existant peut imposer des contraintes importantes.
Nous devons souvent composer avec une poutre, un chauffe-eau, de la plomberie ou un conduit principal déjà en place.
Une unité intérieure modulable nous permet parfois de travailler avec l’architecture de la maison au lieu de devoir la modifier inutilement.
Une plateforme pensée pour remplacer certaines anciennes fournaises
MIDEA indique que l’unité intérieure de l’EVOX G3 est offerte dans des largeurs de 14,5 à 21,5 pouces, selon la capacité, ce qui correspond à plusieurs dimensions de fournaises résidentielles.
La documentation mentionne aussi une configuration multivoltage 115 V et 208/230 V selon l’application.
Cela peut simplifier certains projets de remplacement, mais cela ne signifie jamais qu’un changement de système doit être réalisé sans analyse du réseau existant.
Nous devons encore vérifier :
- la tôle;
- les transitions;
- le drainage;
- les conduits;
- l’alimentation électrique;
- le thermostat;
- et le chauffage auxiliaire.
Chauffage auxiliaire jusqu’à 25 kW selon la configuration
La documentation EVOX G3 prévoit des ensembles de chauffage auxiliaire à plusieurs niveaux pouvant atteindre 25 kW.
Au Québec, l’appoint électrique peut être important lors de certaines pointes de froid.
Le but n’est cependant pas de faire fonctionner les éléments électriques dès que la température extérieure baisse.
Une bonne stratégie de contrôle doit permettre à la thermopompe Inverter d’assurer la plus grande part possible du chauffage, puis de faire intervenir l’appoint lorsque la charge du bâtiment l’exige.
Le dimensionnement et la programmation peuvent donc influencer directement la consommation énergétique.
Une commande 485 ou 24 V selon le projet
MIDEA prévoit une compatibilité avec une communication 485 ainsi qu’avec des contrôles conventionnels 24 V.
La documentation présente plusieurs scénarios combinant équipements EVOX et thermostats MIDEA ou tiers.
Avec le thermostat communicant MIDEA et l’application SmartHome, des fonctions de programmation, de suivi de consommation, de contrôle du confort et de diagnostic peuvent également être disponibles.
Chez AirGreen, nous adaptons le niveau de contrôle au projet plutôt que d’imposer une seule solution à chaque client.
Filtration MERV 13 : intéressante, mais le débit doit rester prioritaire
La plateforme prévoit également une compatibilité avec des filtres MERV 13 de 1, 2 ou 4 pouces selon le module de filtration. MIDEA indique que ces filtres peuvent capter davantage de poussière, pollen, particules et poils d’animaux tout en aidant à maintenir l’échangeur intérieur plus propre.
Un filtre plus performant crée toutefois davantage de résistance s’il est mal dimensionné.
Nous considérons donc toujours la filtration avec la pression statique et le débit d’air.
R-454B : une nouvelle génération de réfrigérant
La MIDEA EVOX G3 utilise le réfrigérant R-454B.
MIDEA annonce pour ce réfrigérant A2L un potentiel de réchauffement global de 466 et indique son utilisation dans sa gamme centrale EVOX.
Pour le propriétaire, ce changement est pratiquement invisible au quotidien.
Pour nos techniciens, il implique des procédures, outils et pratiques adaptés à cette nouvelle génération de systèmes.
Les erreurs les plus faciles à éviter autour de l’unité extérieure
Cette réalisation de Pierrefonds-Roxboro permet aussi de rappeler quelques bonnes pratiques.
Après l’installation, il faut éviter de :
- laisser la végétation pousser contre l’échangeur;
- installer des objets directement devant le ventilateur;
- accumuler des matériaux sous l’unité;
- laisser un banc de neige atteindre la base de l’appareil;
- fermer complètement l’espace autour de la thermopompe avec une structure décorative;
- modifier les conduites ou le sectionneur électrique sans tenir compte de l’accès au service.
Une thermopompe moderne a besoin de moins d’espace qu’un grand ancien condensateur central, mais elle a toujours besoin d’air et d’un accès raisonnable.
Subventions : vérifier le jumelage réel avant d’annoncer un montant
Le document technique fourni pour la EVOX G3 confirme de nombreuses caractéristiques de la gamme, mais ne suffit pas à déterminer à lui seul le montant exact d’une aide financière applicable à cette installation.
Pour une demande de subvention au Québec, il faut connaître le modèle exact de l’unité intérieure, le modèle exact de l’unité extérieure et le jumelage certifié.
C’est seulement à partir de cette combinaison précise qu’une admissibilité ou un montant peut être correctement vérifié.
Nous préférons toujours travailler de cette manière plutôt que de présenter une aide financière simplement parce qu’une soumission mentionne « MIDEA EVOX G3 ».
Pourquoi ce projet représente bien notre approche chez AirGreen
Cette installation de thermopompe centrale MIDEA EVOX G3 à Pierrefonds-Roxboro semble compacte et relativement simple sur la photo.
En réalité, elle résulte de plusieurs choix techniques.
L’unité devait être suffisamment haute pour l’hiver, suffisamment accessible pour le service et suffisamment dégagée malgré la présence d’une clôture et de végétation. Le ventilateur frontal devait rester libre. Les raccordements devaient rejoindre directement le bâtiment sans créer un parcours extérieur inutilement complexe.
Et à l’intérieur, l’appareil devait encore être correctement associé au réseau de conduits, à la filtration, au thermostat et au chauffage auxiliaire.
C’est cette combinaison entre équipement, bâtiment et installation qui détermine la qualité finale d’un système CVAC.
