Une installation gainable GREE dans un plafond ouvert, au cœur d’un projet résidentiel minutieux à Outremont
À Outremont, notre équipe AirGreen a réalisé une installation CVAC qui illustre parfaitement la complexité réelle d’un système Gainable – Conduits Gainables – Slim Duct – Ductable. Sur la photo du chantier, on voit l’unité intérieure GREE installée dans une ouverture de plafond, avec la structure de bois existante exposée, les lignes frigorifiques isolées, les connexions électriques, le drainage du condensat et une partie du réseau de conduits en cours d’intégration. Ce type d’installation est très recherché dans les secteurs résidentiels comme Outremont, où les propriétaires souhaitent obtenir un confort thermique élevé tout en conservant une finition intérieure élégante, discrète et cohérente avec l’architecture du bâtiment.
Le système installé appartient à la famille des thermopompes gainables GREE, incluant les configurations All Match Slim Duct R32, disponibles selon les besoins en capacités de 9 000, 12 000, 18 000, 24 000, 30 000 et 36 000 BTU. Dans ce projet, la sélection de la capacité ne reposait pas uniquement sur la superficie. Nous avons tenu compte de la configuration des pièces, des ouvertures existantes dans le plafond, de la possibilité de faire passer les conduits, de la pression statique nécessaire, du niveau sonore recherché et de l’accès futur pour l’entretien CVAC.
À Outremont, plusieurs propriétés présentent des contraintes typiques des bâtiments plus anciens ou rénovés : plafonds avec structure de bois, espaces mécaniques limités, murs porteurs à respecter, passage de fils existants, finitions à préserver, et parfois des ouvertures qui doivent être planifiées avec une grande prudence. Dans ce contexte, une thermopompe gainable demande une approche beaucoup plus technique qu’une thermopompe murale. L’appareil doit disparaître dans le bâtiment, mais il doit rester accessible, bien ventilé, bien drainé et parfaitement raccordé.
Pourquoi choisir une thermopompe gainable plutôt qu’une unité murale traditionnelle
Pour ce projet à Outremont, la priorité du client était claire : profiter d’un chauffage et d’une climatisation efficaces sans installer une unité visible dans les pièces principales. Un appareil mural peut être une excellente solution dans plusieurs maisons de Montréal, Laval, Longueuil, de la Rive Nord ou de la Rive Sud, mais il ne convient pas toujours aux espaces où l’esthétique intérieure est une priorité.
Le Slim Duct GREE permet de placer l’unité intérieure dans un plafond, un faux plafond, un espace technique ou un volume architectural disponible. L’air est ensuite distribué par des conduits vers une ou plusieurs grilles. Une fois les travaux terminés, les éléments visibles sont généralement très discrets : une grille de soufflage, une grille de reprise, et parfois une trappe de service bien intégrée.
Cette approche offre plusieurs avantages concrets :
- une apparence intérieure plus sobre;
- une meilleure répartition de l’air entre les zones desservies;
- moins d’éléments visibles sur les murs;
- un confort plus uniforme;
- une solution adaptée aux rénovations haut de gamme;
- une possibilité d’intégrer le système dans des pièces où une unité murale serait difficile à positionner.
Dans une maison ou un condo à Outremont, cette discrétion peut faire toute la différence. Le système travaille en arrière-plan, pendant que l’espace de vie conserve son caractère.
Une ouverture de plafond qui révèle la vraie complexité du travail

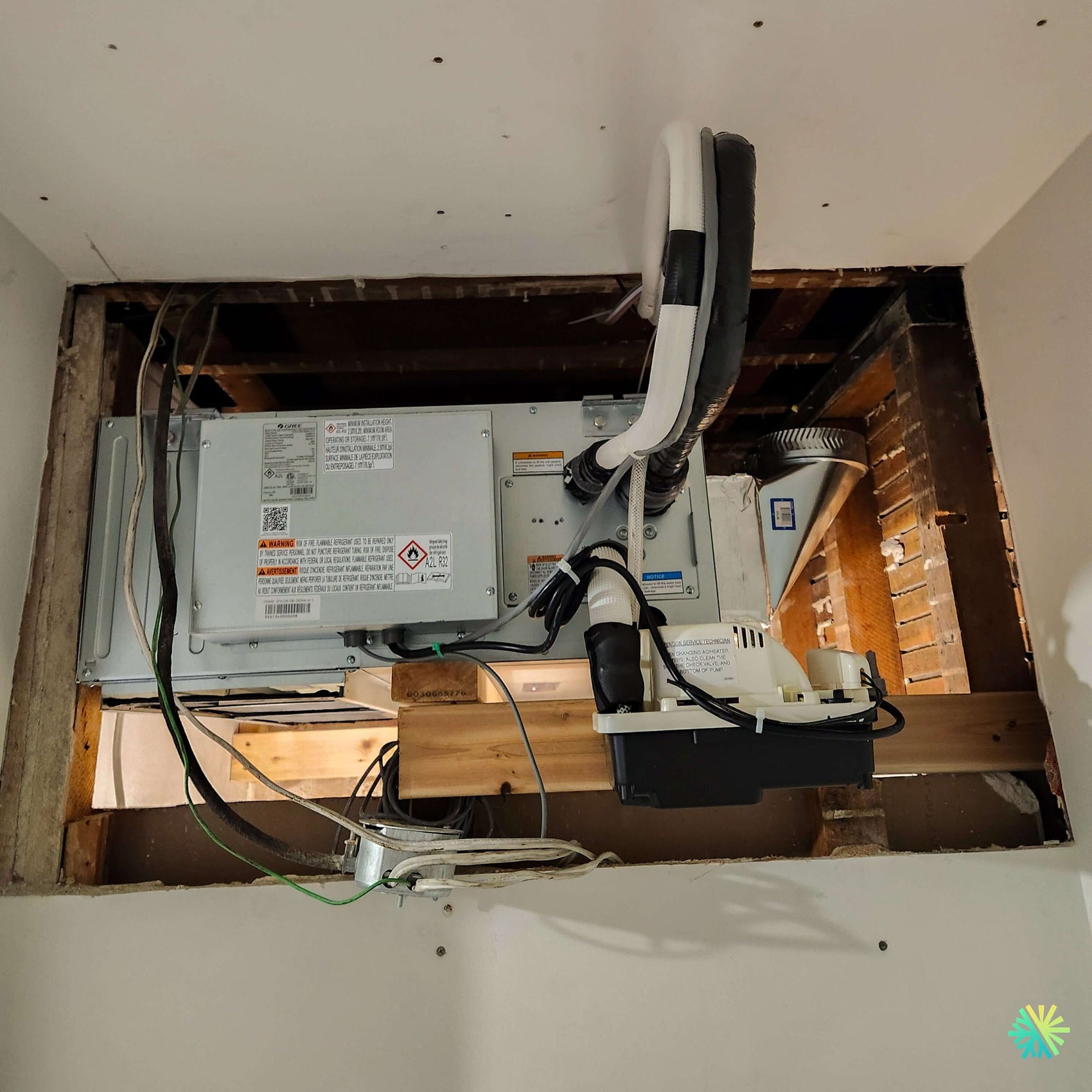

La photo du chantier montre une phase critique : l’unité intérieure GREE est déjà insérée dans la cavité, mais le plafond n’est pas encore refermé. On aperçoit les solives, les lattes de bois, les câbles existants, les conduites isolées et le système de drainage. C’est à ce moment que l’expertise de l’installateur devient déterminante.
Une installation gainable réussie dépend de plusieurs détails invisibles une fois les travaux terminés. L’appareil doit être fixé de façon stable, les conduits doivent être raccordés sans restriction excessive, les lignes frigorifiques doivent être bien isolées, le drain doit être sécurisé, et les composantes nécessitant un service futur doivent rester accessibles. Une erreur à cette étape peut causer des problèmes de bruit, de performance, de condensation ou d’entretien.
Chez AirGreen, nous accordons une attention particulière à ces éléments parce que nous savons qu’un système gainable n’est pas simplement un appareil caché dans un plafond. C’est un ensemble mécanique complet qui doit fonctionner correctement dans un espace réduit.
Les lignes frigorifiques isolées : un détail essentiel pour la performance
Sur la photo, les lignes frigorifiques sont bien visibles et isolées. Ces conduites relient l’unité intérieure à l’unité extérieure et permettent le transfert de chaleur. Leur isolation est essentielle pour limiter les pertes, éviter la condensation et protéger la performance du système.
Dans une installation CVAC à Outremont, où les conduites peuvent traverser des zones fermées, des plafonds ou des passages techniques étroits, nous devons prévoir :
- un trajet aussi propre et direct que possible;
- une isolation continue;
- une protection contre les frottements;
- un passage qui respecte la structure existante;
- une finition permettant de refermer le plafond proprement;
- un accès raisonnable aux connexions principales.
Ces détails sont particulièrement importants avec les systèmes modernes utilisant le réfrigérant R32, comme certains modèles de la série GREE All Match Slim Duct R32. Les procédures de raccordement, de test d’étanchéité, de mise sous vide et de mise en service doivent être exécutées avec rigueur par des frigoristes qualifiés.
Le drainage du condensat : une priorité dans une installation encastrée
Un autre élément visible sur la photo est le système de drainage, avec une pompe de condensat et ses raccordements. Dans une unité gainable installée en plafond, le condensat doit être évacué de manière fiable. Une pente insuffisante, une pompe mal positionnée ou un drain mal sécurisé peuvent entraîner des fuites dans le plafond, des dommages à la finition intérieure ou des appels de service évitables.
Pour ce projet, notre équipe a pris soin de valider la position du drainage dès l’installation. La pompe de condensat doit être accessible pour l’entretien, solidement installée et raccordée de manière à évacuer l’eau efficacement. C’est une partie que les clients ne voient presque jamais après les travaux, mais elle protège directement leur propriété.
Dans les maisons de Montréal et d’Outremont, où les finitions intérieures peuvent être coûteuses à reprendre, la gestion du condensat est un point non négociable. Nous préférons passer plus de temps à sécuriser cette étape plutôt que de livrer une installation rapide qui pourrait causer des problèmes plus tard.
Les défis techniques d’un système Slim Duct GREE installé dans un bâtiment existant
Composer avec la structure de bois et les ouvertures existantes
Outremont possède un parc immobilier particulier, avec plusieurs bâtiments où les plafonds, les murs et les structures ont été modifiés au fil des années. Dans ce projet, l’ouverture de plafond révélait des éléments existants à contourner : bois ancien, cavités irrégulières, fils déjà en place, espaces restreints et zone de travail limitée.
L’un des défis consistait à intégrer l’unité sans affaiblir la structure ni créer de conflit avec les éléments déjà présents. Une installation CVAC de ce type demande donc une coordination minutieuse. Nous devons parfois ajuster l’orientation de l’appareil, revoir le tracé des conduits ou adapter les supports pour obtenir un résultat fiable.
Le support de l’unité est particulièrement important. Une thermopompe gainable doit être installée de façon stable afin de limiter les vibrations et protéger les raccordements. Le moindre mouvement peut se transmettre au plafond ou aux conduits, ce qui pourrait nuire au confort acoustique.
Pression statique, conduits et équilibre de l’air
Un système Slim Duct repose sur un principe simple en apparence : l’unité pousse l’air dans des conduits pour alimenter les zones choisies. En pratique, tout dépend de la pression statique disponible et de la conception du réseau.
Dans ce projet à Outremont, nous devions prévoir une distribution d’air cohérente avec l’espace disponible. Les conduits ne doivent pas être trop longs, trop étroits ou trop chargés en coudes. Chaque changement de direction crée une résistance. Chaque grille influence le débit. Chaque tronçon mal dimensionné peut réduire la performance du système.
C’est pourquoi nous analysons toujours :
- la distance entre l’unité et les grilles;
- le diamètre ou la section des conduits;
- le nombre de sorties;
- la position de la reprise d’air;
- les pertes de charge;
- la vitesse de l’air;
- le bruit potentiel aux grilles;
- la possibilité d’équilibrer les débits après l’installation.
Un gainable bien conçu donne une sensation de confort naturel. Un gainable mal conçu devient souvent bruyant, irrégulier ou décevant. Notre rôle est de faire en sorte que la discrétion visuelle ne se fasse jamais au détriment de la performance.
Confort acoustique : protéger le silence recherché par le client
Les clients qui choisissent un système gainable recherchent souvent un résultat silencieux. Cela ne se limite pas au niveau sonore de l’appareil lui-même. Le bruit peut aussi provenir du passage de l’air dans les conduits, de vibrations transmises à la structure, d’une grille trop restrictive ou d’un réseau sous-dimensionné.
Sur cette installation à Outremont, l’objectif était de minimiser ces sources de bruit. Nous avons donc porté attention à la fixation de l’unité, au positionnement des conduits, à l’isolation des lignes et à l’espace autour des composantes mécaniques. Dans un plafond fermé, chaque vibration peut devenir plus perceptible. La prévention commence donc avant la fermeture du gypse.
Efficacité énergétique et subventions possibles
Les systèmes gainables GREE offerts par AirGreen comprennent des modèles Energy Star et des configurations pouvant être admissibles à certaines subventions selon les critères en vigueur, le modèle installé, la combinaison intérieure-extérieure et les données de performance reconnues. Pour les clients à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, cet aspect est souvent déterminant dans le choix final.
La série GREE All Match Slim Duct R32 s’inscrit dans une logique de performance moderne, avec des options utilisant le réfrigérant R32 et des modèles conçus pour offrir un bon rendement en chauffage et climatisation. Certains systèmes GREE sont annoncés avec des performances adaptées au climat québécois, incluant des capacités de chauffage jusqu’à des températures très basses selon les modèles.
Nous accompagnons nos clients dans la validation des documents nécessaires lorsque l’installation est admissible : facture, modèle, configuration, preuve d’installation et informations utiles pour les programmes applicables. Le client bénéficie ainsi d’une solution technique bien installée et d’un dossier plus clair pour ses démarches.
Les erreurs à éviter dans un projet gainable à Outremont
Installer l’unité sans prévoir l’accès de service
Un gainable encastré doit rester accessible. Le filtre, le drain, la pompe de condensat, les connexions et certaines composantes doivent pouvoir être inspectés. Refermer un plafond sans trappe de service adéquate peut compliquer l’entretien CVAC et augmenter les coûts futurs.
Sous-estimer la reprise d’air
La reprise d’air est aussi importante que le soufflage. Sans retour d’air suffisant, le système peut forcer, devenir bruyant ou offrir un confort irrégulier. Dans une maison à plusieurs pièces, cette question doit être réglée dès la conception.
Se concentrer uniquement sur la marque
GREE offre d’excellentes solutions gainables, mais la performance réelle dépend de l’installation. Une bonne machine mal raccordée ne donnera pas le résultat attendu. Le choix du modèle doit aller de pair avec une conception sérieuse du réseau.
Négliger le drainage
Dans un plafond, l’eau doit être gérée avec une grande prudence. Une pompe de condensat accessible, un drain bien raccordé et des tests de fonctionnement sont indispensables.
Oublier le niveau sonore
Un système gainable doit être discret visuellement et acoustiquement. Les conduits, la vitesse d’air et les grilles doivent être choisis en conséquence.
L’approche AirGreen : précision, transparence et adaptation au bâtiment
Pour cette installation à Outremont, notre équipe a travaillé avec une méthode structurée. Nous avons commencé par valider les contraintes du site, puis nous avons adapté l’installation à la réalité du plafond existant. Chaque étape a été pensée pour obtenir un résultat fiable : fixation de l’unité, raccordement des lignes, gestion du drain, préparation des conduits, câblage, tests et mise en service.
Ce type de projet est précisément celui où l’expérience d’AirGreen fait la différence. Nous ne traitons pas une installation gainable comme une simple variante d’un mural. Nous la considérons comme un projet complet de distribution d’air, avec ses propres règles et ses propres exigences.
Notre expertise avec les systèmes GREE gainables couvre les configurations basse et haute pression statique, les unités Slim Duct, les projets résidentiels complexes, les rénovations en espaces restreints et les installations nécessitant une finition très discrète. Nous intervenons régulièrement à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans les quartiers où les contraintes architecturales exigent une grande précision.
Un résultat conçu pour durer après la fermeture du plafond
La phase visible sur la photo est temporaire, mais elle détermine le résultat final. Une fois le plafond refermé, le client verra seulement une finition propre et des grilles discrètes. Pourtant, derrière cette apparente simplicité se trouve tout le travail essentiel : appareil bien supporté, conduits planifiés, lignes isolées, drainage sécurisé, accès de service prévu et fonctionnement testé.
C’est exactement ce que recherche un propriétaire à Outremont lorsqu’il choisit une thermopompe gainable GREE : un confort fiable, une intégration soignée et une solution CVAC qui respecte l’apparence intérieure de la maison. Pour AirGreen, cette installation représente aussi notre façon de travailler : faire les choses correctement dans les parties cachées, afin que le résultat final soit simple, confortable et durable.
