Une installation Fujitsu à Saint-Césaire où chaque centimètre disponible comptait
Dans cette résidence de Saint-Césaire, l’objectif était clair : intégrer une thermopompe murale Fujitsu AIRSTAGE de manière efficace dans une pièce où la configuration architecturale laissait relativement peu d’options intéressantes pour positionner l’unité intérieure. Sur la photo de cette installation réalisée par AirGreen, un détail attire immédiatement l’attention : l’évaporateur mural est installé directement au-dessus d’une fenêtre, entre les moulures existantes et une retombée de plafond.
Ce genre de configuration paraît simple une fois les travaux terminés. Pourtant, pour une équipe de techniciens CVAC, placer correctement une thermopompe dans un espace aussi défini exige plusieurs vérifications avant même de percer le premier trou.
Nous devons notamment considérer la hauteur disponible, le dégagement nécessaire autour de l’unité, la trajectoire de l’air, le passage des conduites frigorifiques, l’évacuation du condensat et la possibilité d’effectuer ultérieurement un entretien CVAC sans démonter les éléments architecturaux de la pièce.
Le résultat obtenu à Saint-Césaire montre exactement ce que nous recherchons dans une installation résidentielle : une unité bien centrée, accessible, discrète et positionnée pour distribuer efficacement l’air dans l’espace.
Une thermopompe murale Fujitsu AIRSTAGE adaptée à une installation résidentielle
La gamme Fujitsu AIRSTAGE est bien connue dans le secteur du chauffage et de la climatisation au Québec. Fujitsu propose plusieurs générations et plusieurs capacités de thermopompes murales, et l’appellation AIRSTAGE couvre différentes séries.
Sur cette installation précise, la marque Fujitsu et l’identification AIRSTAGE sont clairement visibles sur l’unité intérieure. En revanche, le numéro de modèle complet ainsi que la capacité nominale en BTU ne sont pas lisibles sur la photographie. Nous préférons donc ne pas attribuer arbitrairement une capacité de 9 000, 12 000, 15 000 ou 18 000 BTU à l’appareil.
C’est une distinction importante lorsque nous parlons de dimensionnement d’une thermopompe.
Deux appareils extérieurement très semblables peuvent avoir :
- une capacité différente;
- un rendement énergétique différent;
- une performance de chauffage différente à basse température;
- des dimensions légèrement différentes;
- des exigences électriques différentes;
- des diamètres de conduites frigorifiques différents;
- une admissibilité différente aux programmes de subvention.
Pour connaître les caractéristiques exactes d’une thermopompe Fujitsu existante, nous vérifions plutôt la plaque signalétique de l’unité intérieure et surtout celle de l’unité extérieure.
Pourquoi installer l’unité intérieure au-dessus d’une fenêtre?
Le choix du mur est une étape déterminante d’une installation de thermopompe murale.
Dans le projet présenté ici, l’espace directement au-dessus de la fenêtre offrait une solution logique. L’appareil se retrouve dans une portion du mur qui serait autrement difficile à utiliser, ce qui permet de conserver les surfaces latérales disponibles pour le mobilier et les autres éléments de la pièce.
Ce positionnement peut également offrir une excellente distribution de l’air lorsqu’il est correctement étudié.
Une thermopompe murale fonctionne en faisant circuler un volume important d’air dans la pièce. En climatisation, l’air plus frais est dirigé vers l’avant et vers le bas. En chauffage, le réglage des volets peut aider à envoyer l’air chaud plus profondément dans la zone occupée.
Notre objectif n’est donc pas simplement de trouver un endroit où l’unité « entre ». Nous recherchons un emplacement permettant à l’appareil de réellement chauffer et climatiser la pièce de manière uniforme.
Une contrainte importante : la proximité du plafond

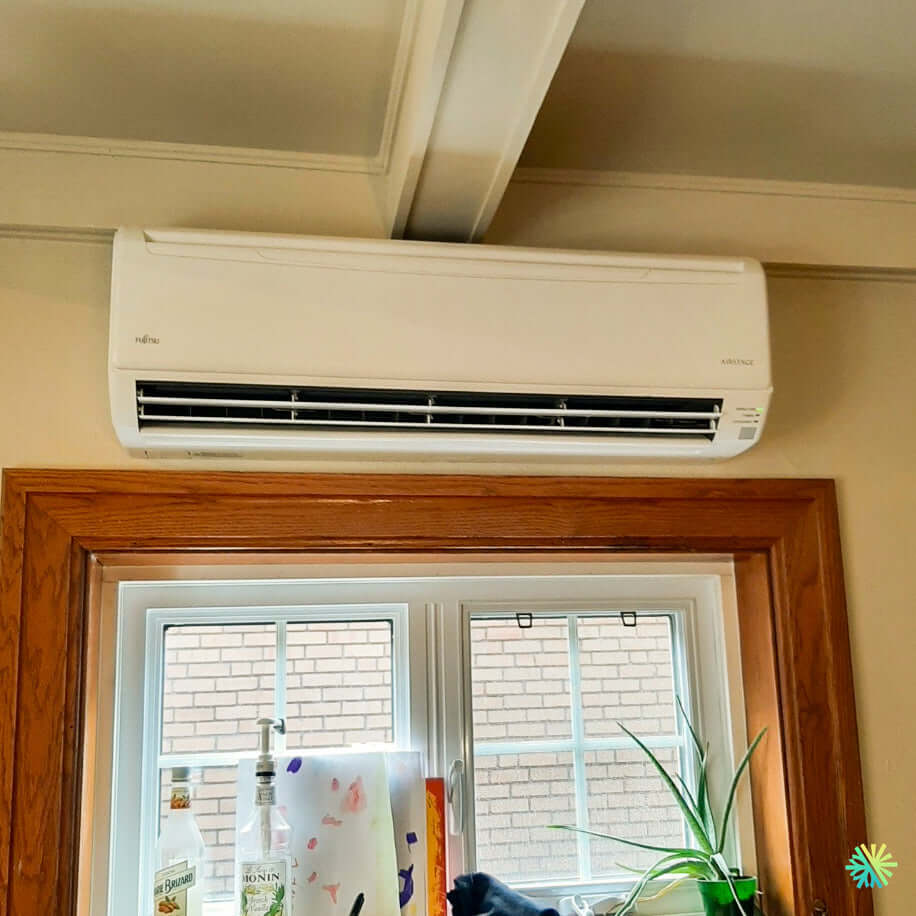

La photo met aussi en évidence une caractéristique intéressante de cette installation à Saint-Césaire : l’espace disponible entre le haut de la fenêtre et la structure du plafond est limité.
Une unité murale aspire principalement l’air ambiant par sa partie supérieure. Un dégagement approprié doit donc être conservé afin de ne pas restreindre inutilement le débit d’air.
Une installation trop serrée contre un plafond peut provoquer plusieurs problèmes :
Débit d’air insuffisant
Si l’entrée d’air est obstruée, le ventilateur intérieur doit travailler dans de moins bonnes conditions. Le rendement réel de la thermopompe peut alors être affecté.
Entretien plus difficile
Les filtres d’une unité murale sont généralement accessibles par le panneau frontal. Il faut conserver suffisamment d’espace pour ouvrir le boîtier et retirer les filtres sans difficulté.
Nettoyage de l’évaporateur
Après plusieurs années d'utilisation, un nettoyage en profondeur de thermopompe murale peut devenir nécessaire. L’accès au ventilateur tangentiel, à l’évaporateur et au bac de drainage doit être pris en compte dès l’installation.
C’est pourquoi nos techniciens évaluent toujours les dimensions physiques de l’unité avant de déterminer sa position finale.
Une installation qui respecte l’architecture existante
Dans certaines maisons de Saint-Césaire, comme ailleurs sur la Rive-Sud, nous travaillons dans des bâtiments où les moulures, cadrages de fenêtre, poutres, plafonds et éléments décoratifs imposent des limites très concrètes.
Ici, l’imposant cadrage en bois autour de la fenêtre devait demeurer intact.
Nous avons donc utilisé l’espace disponible immédiatement au-dessus de celui-ci sans compromettre inutilement l’apparence de la pièce.
La thermopompe suit visuellement l’axe horizontal de la fenêtre. Cette attention au positionnement contribue beaucoup au résultat final. Une unité installée quelques centimètres trop à gauche ou trop à droite aurait été immédiatement visible en raison de la symétrie du cadrage.
Dans nos projets d’installation CVAC à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, ce sont souvent ces détails qui séparent une installation purement fonctionnelle d’un travail réellement bien intégré.
Ce que cette installation à Saint-Césaire nous apprend sur le choix et le positionnement d’une thermopompe murale
Le meilleur emplacement n’est pas nécessairement le mur le plus facile à percer
Lorsque nous préparons une installation, plusieurs propriétaires pensent naturellement au mur extérieur le plus accessible.
Pour nous, ce n’est qu’un critère parmi plusieurs.
Nous analysons notamment :
- la géométrie de la pièce;
- l’emplacement des portes et fenêtres;
- les zones occupées;
- la circulation de l’air entre les pièces;
- la structure du mur;
- la trajectoire possible des conduites;
- l’emplacement de l’unité extérieure;
- les possibilités de drainage;
- l’accès électrique;
- l’apparence finale de l’installation.
Dans certaines situations, le chemin le plus court pour la tuyauterie produit une mauvaise distribution de l’air. Dans d’autres, le meilleur emplacement intérieur nécessiterait un parcours extérieur inutilement complexe.
Le rôle d’un entrepreneur en CVAC est de trouver un compromis technique cohérent entre ces différents paramètres.
Une installation au-dessus d’une fenêtre demande une vérification du drainage
Lorsqu’une thermopompe fonctionne en climatisation ou en déshumidification, de l’eau se forme sur l’évaporateur intérieur. Cette eau est récupérée dans un bac puis évacuée par un drain.
Lorsque les conditions le permettent, nous privilégions une évacuation par gravité.
Pour fonctionner correctement, le drain doit maintenir une pente suffisante sur son parcours. Une mauvaise pente peut entraîner une accumulation d’eau et éventuellement provoquer :
- des bruits de gargouillement;
- une odeur provenant du drain;
- un débordement du bac;
- une infiltration d’eau;
- des marques sur le mur ou autour de la fenêtre.
Dans une installation comme celle-ci, la planification de la sortie murale doit donc tenir compte simultanément des conduites frigorifiques et du drainage.
Le choix des BTU doit être fait avant de choisir la taille physique de l’unité
Une erreur fréquente consiste à sélectionner une thermopompe uniquement en fonction de l’espace disponible au mur.
Le processus devrait être exactement inverse.
Nous déterminons d’abord la capacité nécessaire en BTU, puis nous vérifions si l’unité correspondante peut être installée adéquatement dans l’espace disponible.
Le dimensionnement dépend notamment de la superficie, mais pas seulement. Nous considérons aussi :
- l’isolation;
- le nombre de fenêtres;
- l’exposition au soleil;
- la hauteur des plafonds;
- le nombre d’étages;
- les infiltrations d’air;
- la configuration des pièces;
- la température de chauffage recherchée;
- l’existence d’un autre système de chauffage.
Une thermopompe surdimensionnée n’est pas automatiquement meilleure. En climatisation, une capacité excessive peut raccourcir les cycles de fonctionnement et diminuer la capacité de l’appareil à retirer l’humidité efficacement.
À l’inverse, une thermopompe trop petite pourrait avoir de la difficulté à maintenir la température durant certaines périodes de froid ou de chaleur intense.
Fujitsu et le chauffage durant l’hiver québécois
Le terme Fujitsu AIRSTAGE englobe plusieurs séries, dont certaines sont spécifiquement conçues pour les climats froids. Les performances peuvent cependant varier considérablement d’un modèle à l’autre.
Pour un propriétaire qui compare une nouvelle thermopompe Fujitsu, nous recommandons d’examiner davantage que la capacité nominale indiquée sur la brochure.
Les données importantes comprennent notamment la capacité de chauffage maintenue lorsque la température extérieure baisse, la température minimale de fonctionnement, le coefficient de performance, le SEER2, le HSPF2 et la certification ENERGY STAR lorsqu’elle s’applique.
Ces paramètres deviennent particulièrement importants dans des secteurs comme Saint-Césaire, Saint-Hyacinthe, Chambly, Saint-Jean-sur-Richelieu, Brossard, Longueuil et l’ensemble de la Rive-Sud, où une thermopompe doit composer avec de véritables conditions hivernales.
Attention aux subventions : le nom de la marque ne suffit pas
Lorsqu’un propriétaire possède ou envisage une thermopompe Fujitsu, il est tentant de supposer que tous les modèles d’une même marque donnent accès aux mêmes aides financières.
Ce n’est pas le cas.
L’admissibilité à une subvention doit être vérifiée avec la combinaison exacte des unités intérieure et extérieure et, lorsqu’applicable, avec le numéro de référence AHRI ou les critères précis du programme.
Nous recommandons donc de ne jamais choisir un appareil uniquement parce qu’une publicité mentionne une subvention.
Chez AirGreen, lorsqu’une aide financière est applicable à une nouvelle installation, nous vérifions l’équipement précis proposé afin d’éviter une mauvaise surprise après les travaux.
Les erreurs que nous cherchons à éviter sur une installation murale
Notre expérience sur des installations à Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud nous a montré que plusieurs problèmes constatés quelques années après l’installation auraient pu être évités dès le premier jour.
Parmi les plus courants, nous retrouvons le choix d’une capacité inadéquate, une unité intérieure placée trop près du plafond, une mauvaise pente de drain, une tuyauterie extérieure mal protégée, un emplacement d’unité extérieure difficile à entretenir et une implantation qui dirige directement l’air sur les occupants.
Nous portons aussi une attention particulière à l’esthétique.
Une thermopompe reste visible tous les jours pendant de nombreuses années. Les conduits, câbles, cache-tuyaux et supports doivent donc être installés avec la même attention que l’équipement lui-même.
L’accès pour l’entretien doit être prévu dès le premier jour
La thermopompe Fujitsu visible sur cette installation se trouve au-dessus d’une fenêtre, mais son panneau frontal demeure accessible.
C’est essentiel.
Les filtres doivent être entretenus régulièrement afin de maintenir un débit d’air adéquat. Avec le temps, de la poussière peut également s’accumuler sur l’évaporateur et sur le ventilateur intérieur.
Lorsque le ventilateur devient très sale, on peut constater une diminution du débit, une augmentation du bruit ou la projection de particules accumulées dans l’appareil.
Une installation bien pensée permet à nos techniciens d’effectuer l’entretien de la thermopompe sans devoir retirer une moulure, déplacer une structure ou démonter une partie du plafond.
Notre approche chez AirGreen pour une installation de thermopompe à Saint-Césaire
Pour nous, une installation réussie commence bien avant l’arrivée de la thermopompe sur le chantier.
Nous évaluons l’espace, les besoins de chauffage et de climatisation, les contraintes du bâtiment et le parcours technique nécessaire. Lorsque plusieurs emplacements sont possibles, nous expliquons les différences au propriétaire afin de choisir une solution logique sur le long terme.
Le projet de thermopompe murale Fujitsu AIRSTAGE à Saint-Césaire présenté ici est un bon exemple : l’espace disponible au-dessus de la fenêtre a été utilisé de façon précise, tout en conservant l’accès à l’unité et une présentation propre.
C’est aussi une situation représentative de notre travail quotidien. Chaque résidence possède ses particularités. Une installation dans un bungalow de Saint-Césaire ne se planifie pas nécessairement comme une installation dans un duplex de Montréal, un condo de Laval, une maison à étages de Longueuil ou une propriété de la Rive Nord.
Notre travail consiste justement à adapter le système CVAC au bâtiment plutôt que de forcer le bâtiment à s’adapter à une installation standardisée.
Vous remplacez une ancienne thermopompe Fujitsu?
Une thermopompe murale existante peut également offrir certaines possibilités intéressantes lors d’un remplacement.
Avant de réutiliser une installation existante, nous devons cependant vérifier plusieurs éléments : les dimensions des conduites frigorifiques, leur état, le type de réfrigérant de l’ancien système, la longueur du parcours, le câblage électrique, le drain et la compatibilité avec le nouveau fabricant.
Réutiliser automatiquement les anciennes conduites simplement pour économiser du temps n’est pas toujours une bonne décision.
Les exigences peuvent varier entre deux générations de systèmes, même lorsque les deux appareils portent la marque Fujitsu.
Une installation CVAC pensée pour durer
Cette installation à Saint-Césaire illustre un principe simple que nous appliquons dans nos projets : la qualité d’une thermopompe et la qualité de son installation doivent aller ensemble.
Un excellent appareil installé au mauvais endroit peut offrir une expérience décevante. À l’inverse, une thermopompe correctement dimensionnée, bien positionnée et installée avec soin peut offrir un confort particulièrement stable tout en demeurant relativement discrète dans la résidence.
Chez AirGreen, nous réalisons des projets de thermopompes murales, thermopompes multizones, systèmes centraux et autres travaux CVAC à Saint-Césaire ainsi que partout dans le Grand Montréal, notamment à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.
Cette Fujitsu AIRSTAGE installée au-dessus de la fenêtre montre bien que les contraintes architecturales ne sont pas nécessairement un obstacle. Lorsqu’elles sont analysées correctement, elles peuvent mener à une installation compacte, propre et parfaitement intégrée à l’espace disponible.
