Une installation à Lacolle pensée pour protéger la thermopompe et préserver un accès dégagé autour de l’unité extérieure
À Lacolle, sur la Rive-Sud de Montréal, nous avons réalisé une installation de thermopompe murale Fujitsu AIRSTAGE Altair 500 dans une configuration qui illustre parfaitement l’importance du travail autour de la machine elle-même. Le choix d’une thermopompe est essentiel, mais son emplacement, sa hauteur, la protection contre les précipitations, le passage des conduites frigorifiques et la gestion de l’espace autour du groupe extérieur ont une influence directe sur la qualité d’une installation CVAC.

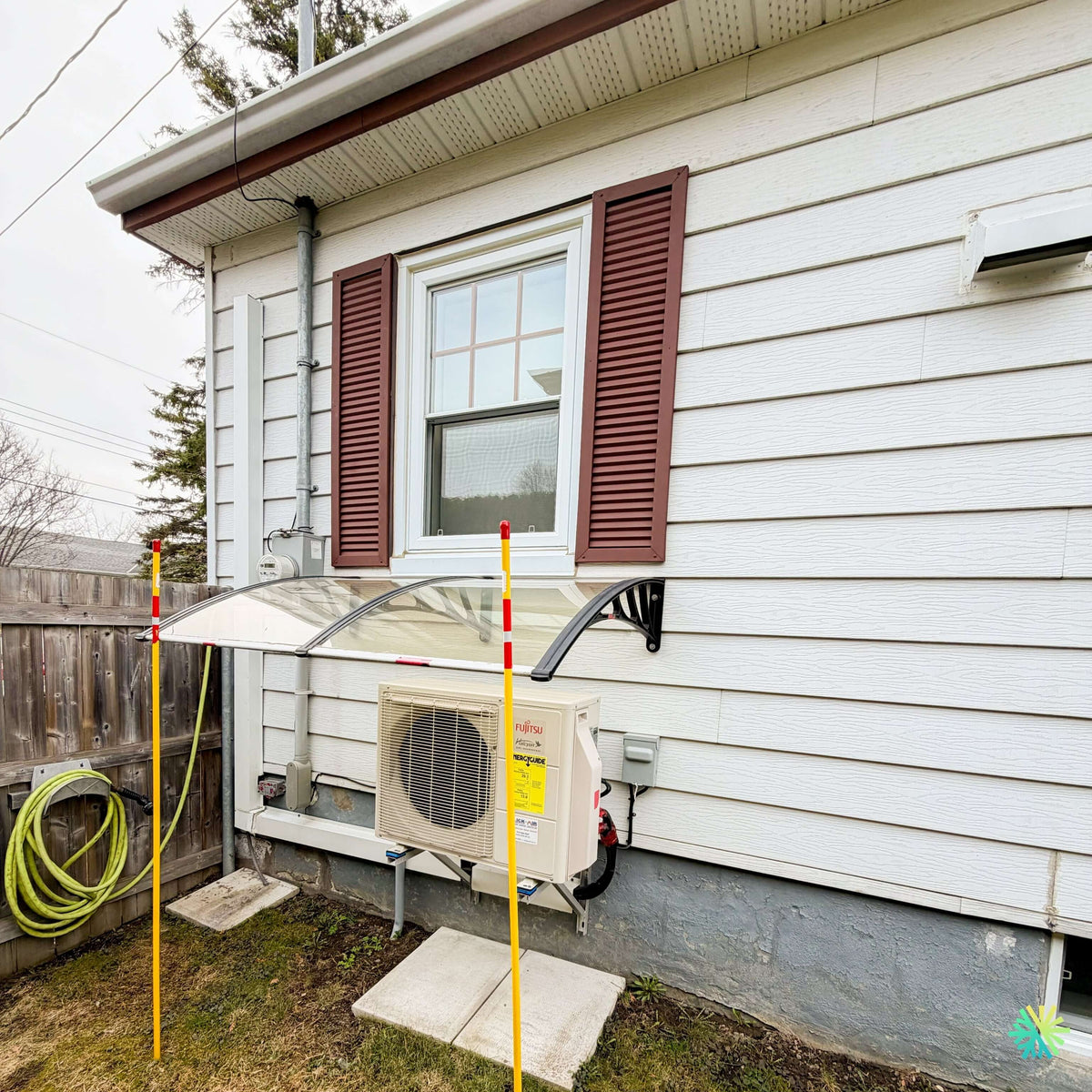

Sur la photo de cette réalisation, plusieurs détails retiennent immédiatement l’attention. L’unité extérieure Fujitsu est surélevée sur un support métallique fixé à la fondation, plutôt que déposée directement au sol. Une protection transparente de type auvent a également été installée au-dessus de l’appareil. Elle contribue à limiter l’accumulation directe de neige et de glace provenant du toit ou du ciel tout en conservant un espace largement ouvert autour de la thermopompe pour la circulation d’air.
Nous voyons également une finition propre du parcours mécanique : les conduites sont regroupées dans un cache-tuyauterie rigide blanc, posé horizontalement le long du mur. Les composantes électriques sont disposées à proximité de l’appareil, sans encombrer sa façade ni la zone de ventilation.
C’est exactement le type de chantier où les détails d’installation comptent autant que la fiche technique.
Pourquoi surélever une thermopompe murale au Québec?
Pour une installation à Lacolle, comme ailleurs à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, l’hiver impose des contraintes que l’on ne peut pas traiter comme un simple détail.
Une thermopompe qui fonctionne en chauffage doit pouvoir aspirer et rejeter de l’air librement. Elle doit également gérer ses cycles de dégivrage. Durant ces cycles, de l’eau peut se former sous l’unité extérieure. Si la machine est installée trop près du sol, l’accumulation de neige, de glace ou d’eau gelée peut progressivement réduire les dégagements disponibles.
Dans cette installation, nous avons donc privilégié une position surélevée, avec un support métallique robuste. Cette disposition aide notamment à :
- maintenir la thermopompe au-dessus d’une partie des accumulations de neige;
- laisser un espace sous l’appareil pour l’écoulement de l’eau de dégivrage;
- réduire le risque que la végétation ou des débris obstruent la base de l’unité;
- faciliter l’accès aux raccordements lors d’un futur entretien CVAC ou d’une intervention de service;
- préserver une meilleure circulation de l’air autour de l’échangeur extérieur.
Les petites dalles de béton visibles au sol ne servent pas à supporter directement la thermopompe dans cette configuration. Le groupe extérieur est maintenu plus haut, sur sa structure métallique, ce qui constitue un choix particulièrement logique dans notre climat.
Un auvent transparent installé sans enfermer l’unité extérieure
L’autre élément distinctif de cette installation de Fujitsu Altair 500 à Lacolle est la protection installée au-dessus du groupe extérieur.
Un auvent peut être très utile, mais il doit être installé correctement. Il ne faut surtout pas transformer la thermopompe en appareil enfermé dans une sorte de caisson. Une unité extérieure dépend d’un débit d’air important : bloquer son aspiration ou son rejet peut nuire à ses performances.
Ici, la structure est ouverte sur les côtés et à l’avant. Le panneau supérieur transparent offre une protection physique tout en conservant un volume d’air libre autour de la machine. La forme arquée contribue également à évacuer l’eau vers les côtés plutôt que directement sur le dessus de l’appareil.
Ce type de protection est particulièrement intéressant lorsque l’unité est placée sous une zone susceptible de recevoir de la neige, de la pluie verglaçante ou de l’eau provenant de la toiture.
Nous évaluons toujours la situation avant de recommander un abri. La priorité reste le respect des dégagements de l’équipement et de son fonctionnement normal.
Fujitsu AIRSTAGE Altair 500 : une gamme murale à réfrigérant R-32
La Fujitsu AIRSTAGE Altair 500 appartient à la série H simple zone de Fujitsu. La gamme comprend plusieurs capacités, soit les modèles 09KPAS1, 12KPAS1, 18KPAS1, 24KPAS1, 30KPAS1 et 36KPAS1. Selon la fiche technique fournie par Fujitsu, les capacités nominales de climatisation s’échelonnent de 9 000 à 33 000 BTU/h, alors que les capacités nominales de chauffage vont de 10 000 à 34 000 BTU/h.
Le choix de capacité ne doit jamais être basé uniquement sur la superficie approximative d’une propriété. Lorsque nous préparons une installation de thermopompe murale, nous devons également considérer la configuration des pièces, les étages, l’isolation, les fenêtres, l’exposition solaire, les pertes thermiques et l’emplacement disponible pour l’unité intérieure.
Un appareil plus gros n’est pas automatiquement un meilleur appareil. Un dimensionnement approprié permet à la technologie Inverter de moduler plus efficacement sa puissance au lieu de travailler dans une plage mal adaptée aux besoins réels du bâtiment.
Du R-32 avec un potentiel de réchauffement global réduit
La gamme Altair 500 utilise le réfrigérant R-32.
Dans sa documentation, Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32 contre 2088 pour le R-410A, ce qui représente une réduction annoncée de 68 % du PRG. Le fabricant souligne également que les systèmes au R-32 nécessitent une quantité réduite de réfrigérant tout en maintenant les performances recherchées en chauffage.
Pour un propriétaire qui compare actuellement différentes thermopompes murales au Québec, le type de réfrigérant devient un critère de plus en plus pertinent. Il influence la conception du système, les procédures d’installation et les pratiques de service des techniciens.
Des performances adaptées à une utilisation quatre saisons
L’Altair 500 est conçue pour fournir à la fois climatisation et chauffage.
La documentation Fujitsu indique une plage normale de fonctionnement en chauffage allant jusqu’à -15 °C pour les modèles de la série. Certains modèles permettent également un fonctionnement spécial en climatisation à basse température extérieure, jusqu’à -20 °C selon les paramètres et les capacités concernées.
Il est important de comprendre ce que cela signifie dans la réalité québécoise. Une thermopompe capable de fonctionner à basse température peut réduire considérablement l’utilisation d’une source de chauffage secondaire pendant une grande partie de l’hiver, mais le comportement du bâtiment à très basse température doit toujours être pris en compte.
À Lacolle, les épisodes de froid hivernal justifient une analyse sérieuse du système complet plutôt qu’une comparaison basée uniquement sur le prix d’achat.
Des rendements pouvant atteindre 26,0 TRÈS2
Selon la capacité choisie, les indices d’efficacité de la série varient.
La fiche technique de l’Altair 500 indique notamment :
- jusqu’à 26,0 TRÈS2 pour le modèle 9 000 BTU;
- 24,0 TRÈS2 pour le 12 000 BTU;
- 22,0 TRÈS2 pour le 18 000 BTU;
- 21,5 TRÈS2 pour le 24 000 BTU;
- 22,0 TRÈS2 pour le 30 000 BTU;
- 21,0 TRÈS2 pour le modèle 36 000 BTU.
Les valeurs de CPSC2 région V annoncées se situent entre 7,7 et 8,3 selon le modèle.
Ces données sont utiles pour comparer des machines de capacité équivalente, mais elles ne remplacent pas une sélection basée sur les besoins du bâtiment. La meilleure thermopompe est celle dont les caractéristiques correspondent au projet réel et dont l’installation permet au système de travailler dans les conditions prévues par le fabricant.
Un fonctionnement intérieur pouvant descendre jusqu’à 19 dB(A)
Le confort acoustique constitue souvent une priorité lorsque l’unité intérieure doit être installée près d’un salon, d’une chambre ou d’un espace de travail.
Pour les Altair 500 de 9 000 et 12 000 BTU, Fujitsu indique un niveau sonore intérieur pouvant descendre jusqu’à 19 dB(A) en mode calme. Les modèles de plus grande capacité présentent des niveaux minimaux différents en raison de débits d’air supérieurs.
La gamme dispose de six vitesses de ventilation plus le mode automatique. Cette modulation aide à maintenir la température avec davantage de progressivité, plutôt que de fonctionner constamment à pleine vitesse.
L’unité extérieure possède également un mode de fonctionnement à faible niveau de bruit, une fonction intéressante lorsque l’appareil est installé près d’une terrasse, d’une fenêtre ou d’une propriété voisine.
Une conception intérieure axée sur la durabilité
Fujitsu met également de l’avant plusieurs caractéristiques physiques de la série Altair 500. L’unité intérieure utilise notamment des serpentins ProCore en cuivre conçus pour offrir une résistance accrue à la corrosion, ainsi qu’un échangeur avec traitement Hydro Fin.
Le système inclut une télécommande sans fil rétroéclairée, tandis que différentes solutions de contrôle sont offertes en option : adaptateurs Wi-Fi, contrôleurs filaires et interfaces permettant l’intégration à certains systèmes d’automatisation.
La documentation prévoit notamment une compatibilité avec des options permettant l’intégration BACnet et Modbus, ce qui élargit l’intérêt de cette plateforme au-delà d’une simple installation résidentielle très basique.
Les dimensions de tuyauterie changent selon la capacité choisie
Une erreur que nous voyons parfois lorsqu’une ancienne thermopompe est remplacée consiste à supposer que la tuyauterie existante sera automatiquement compatible avec le nouvel appareil.
Ce n’est pas le cas.
Pour l’Altair 500, Fujitsu indique des dimensions différentes selon la capacité :
9 000 et 12 000 BTU :
gaz 3/8 po et liquide 1/4 po.
18 000 et 24 000 BTU :
gaz 1/2 po et liquide 1/4 po.
30 000 et 36 000 BTU :
gaz 5/8 po et liquide 3/8 po.
C’est une information importante autant pour une nouvelle installation que pour un remplacement.
Une conduite frigorifique ne doit pas être sélectionnée simplement parce qu’elle est déjà dans le mur. Avant de réutiliser une ligne existante, nous devons vérifier son diamètre, son état, sa longueur, son parcours et sa compatibilité avec le nouvel équipement.
Une longueur de tuyauterie qui laisse une bonne flexibilité d’installation
La gamme Altair 500 offre également différentes longueurs maximales de tuyauterie selon la capacité.
Pour les modèles de 9 000 et 12 000 BTU, Fujitsu indique jusqu’à 20 m, soit environ 66 pi. Les modèles 18 000 et 24 000 BTU peuvent atteindre 30 m, environ 98 pi, tandis que les appareils 30 000 et 36 000 BTU permettent jusqu’à 50 m, environ 164 pi, sous réserve de respecter les spécifications du fabricant concernant la charge de réfrigérant et les dénivelés.
Cette flexibilité devient très utile lorsqu’un emplacement extérieur idéal ne se trouve pas directement derrière l’unité intérieure.
Dans la réalisation photographiée à Lacolle, le parcours extérieur reste particulièrement propre : nous avons utilisé un cache-tuyauterie blanc assorti au revêtement de la maison, ce qui réduit considérablement l’impact visuel de l’installation.
Ce chantier à Lacolle montre pourquoi la qualité d’une installation CVAC ne se résume jamais à fixer deux unités au mur
L’emplacement de la machine extérieure mérite une vraie réflexion
L’espace disponible sur cette maison comportait plusieurs éléments à considérer : une fenêtre, le compteur et l’entrée électrique, différentes composantes murales, la clôture latérale, la fondation ainsi que l’espace disponible au sol.
Notre travail consiste à intégrer le système à cette réalité existante.
Sur cette installation, le groupe extérieur a été placé à une hauteur permettant de maintenir la façade de l’appareil dégagée et d’éviter une installation directement dans la zone de neige au niveau du terrain. Le support métallique est ancré dans une partie structurelle appropriée et laisse libre l’espace sous le groupe extérieur.
L’auvent se trouve suffisamment au-dessus pour ne pas bloquer la ventilation.
Le résultat est compact sans être comprimé.
Une finition de tuyauterie qui fait partie du travail
Une installation CVAC professionnelle ne devrait pas laisser derrière elle un faisceau désorganisé de tuyaux, de câbles et de drains courant librement sur la façade.
Le cache-tuyauterie visible ici protège et dissimule les différentes connexions tout en donnant au projet une finition plus uniforme. Sa couleur s’intègre au revêtement extérieur blanc.
Ce détail esthétique a aussi une fonction pratique : la ligne frigorifique isolée et les conducteurs sont mieux protégés contre les contacts accidentels et l’exposition directe.
Nous portons cette même attention à nos installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, particulièrement lorsque les unités sont placées sur une façade visible ou dans une cour utilisée quotidiennement.
Les erreurs à éviter lors d’une installation similaire
Une thermopompe Fujitsu performante peut néanmoins être compromise par une mauvaise installation.
Parmi les erreurs que nous cherchons systématiquement à éviter, on retrouve notamment un groupe extérieur installé trop près du sol, un dégagement insuffisant devant le ventilateur, un abri qui enferme la machine, des conduites frigorifiques mal dimensionnées ou mal isolées, un drainage inadéquat et un emplacement difficile d’accès pour l’entretien.
Nous vérifions également l’alimentation électrique requise.
Pour la gamme Altair 500, les modèles 9 000, 12 000 et 18 000 BTU utilisent, selon la documentation Fujitsu, un disjoncteur de 15 A. Le 24 000 BTU requiert 20 A, alors que les versions 30 000 et 36 000 BTU sont indiquées à 30 A. Tous fonctionnent sur une alimentation de 208 à 230 V, 60 Hz, monophasée.
Ces données doivent être confirmées selon le modèle exact installé avant les travaux électriques.
Après l’installation : quelques gestes simples qui protègent le système
Une fois la thermopompe en service, le propriétaire peut contribuer à maintenir de bonnes performances avec quelques habitudes simples.
Les filtres de l’unité intérieure Altair 500 sont lavables. Leur nettoyage périodique aide à préserver le débit d’air. À l’extérieur, il faut garder la zone autour de la machine libre de feuilles, de végétation et d’accumulations de neige.
L’auvent installé à Lacolle offre une protection supplémentaire, mais il ne remplace pas une inspection visuelle après une importante tempête.
Il est également préférable de ne jamais construire un coffrage serré autour de l’appareil pour le cacher. Une thermopompe a besoin d’air, et beaucoup d’air.
Une installation adaptée au bâtiment plutôt qu’une solution standardisée
Chez AirGreen, nous rencontrons régulièrement deux propriétés de superficie semblable qui nécessitent pourtant des solutions CVAC différentes.
Une maison ouverte sur deux étages ne distribuera pas l’air comme un bungalow compartimenté. Une façade très vitrée exposée au sud n’aura pas les mêmes gains solaires qu’une propriété ombragée. Une maison rénovée récemment peut avoir des pertes thermiques très différentes d’un bâtiment voisin construit à la même époque.
C’est pourquoi nous ne réduisons pas une installation de thermopompe murale Fujitsu à une formule du type « tant de pieds carrés égale tant de BTU ».
Nous examinons le bâtiment, les habitudes de confort, les contraintes mécaniques et l’emplacement disponible avant de déterminer la solution.
Une réalisation AirGreen à Lacolle qui restera accessible pour le service
L’une des qualités moins visibles d’une installation bien planifiée est sa facilité d’entretien.
Ici, les connexions restent accessibles. L’unité extérieure n’est ni enfermée ni enfouie au niveau du sol. L’espace devant le ventilateur demeure libre. Les composantes du système sont disposées de manière logique.
Cela compte lorsque vient le moment d’effectuer une vérification, un diagnostic ou un entretien de thermopompe plusieurs années après l’installation.
Une installation ne devrait pas seulement être belle le jour où nous terminons le chantier. Elle doit aussi rester pratique à entretenir et compatible avec les réalités d’un hiver québécois.
Fujitsu Altair 500 à Lacolle : une combinaison cohérente entre équipement et exécution
Cette réalisation met en évidence ce que nous recherchons dans chacune de nos installations : sélectionner un équipement adapté, mais surtout lui offrir un environnement dans lequel il pourra fonctionner correctement.
La Fujitsu AIRSTAGE Altair 500 propose une plateforme Inverter au R-32, plusieurs capacités allant de 9 000 à 36 000 BTU de classe, des rendements élevés selon le modèle, un fonctionnement intérieur très silencieux sur les petites capacités et une gamme étendue d’options de contrôle.
À Lacolle, nous avons complété cette technologie par une installation extérieure adaptée au climat local : unité surélevée, support métallique, auvent de protection, dégagements ouverts, tuyauterie protégée et finition propre sur la façade.
Pour nous, c’est cette combinaison qui définit une installation CVAC réussie.
Qu’il s’agisse d’une installation à Lacolle, Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud, nous appliquons le même principe : comprendre le bâtiment avant de choisir l’emplacement, respecter les exigences techniques de l’équipement et réaliser une installation qui demeure fonctionnelle bien après le départ de notre équipe.
