Une installation en hauteur dans un espace à plafond incliné qui exigeait une planification millimétrée
Cette installation de thermopompe murale à Saint-François, dans l’est de Laval, présentait une contrainte immédiatement visible : l’unité intérieure devait être installée très haut sur un mur, à proximité d’un plafond incliné et dans un espace vertical difficile d’accès.

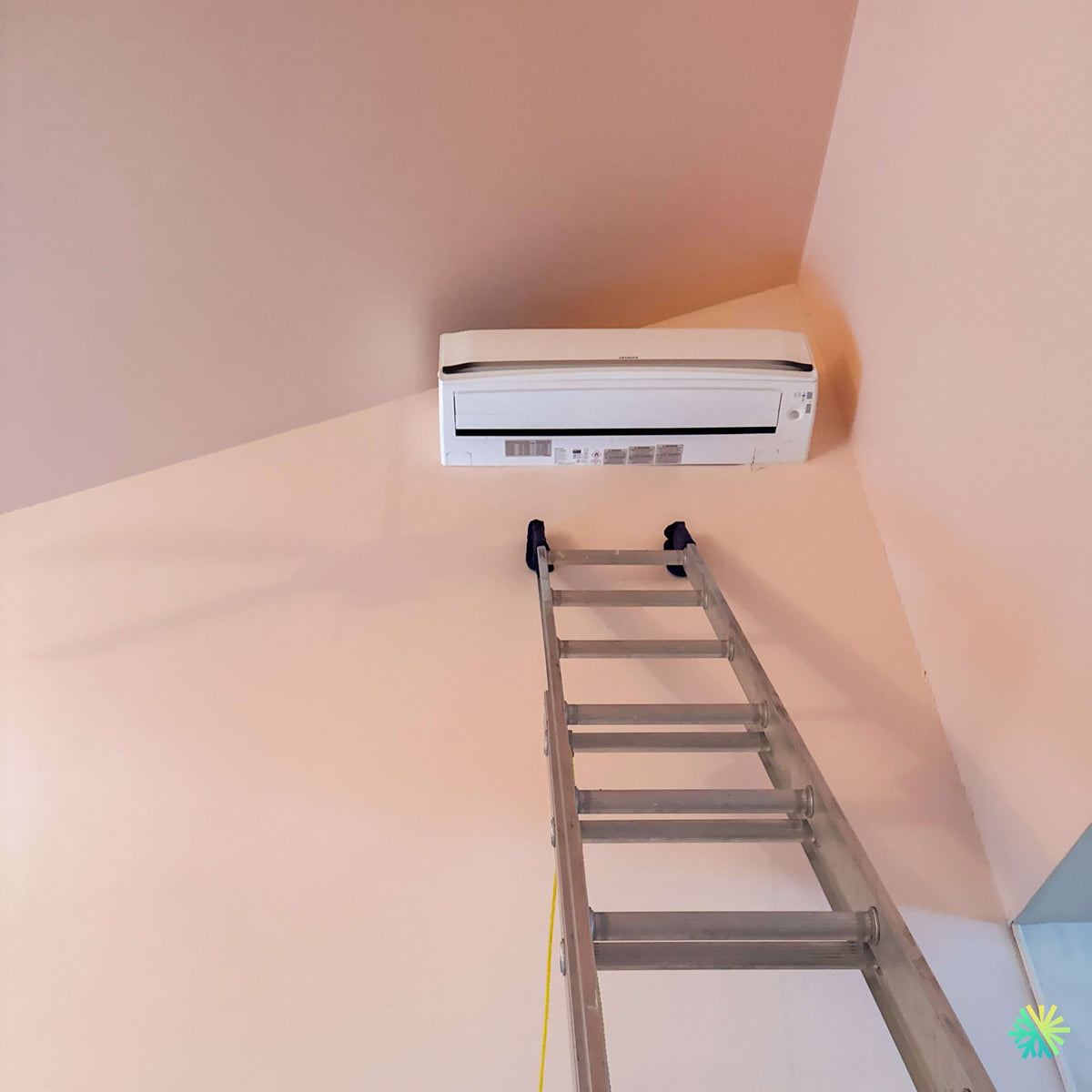

La photographie du chantier montre une configuration qui ne ressemble pas à une installation murale standard au-dessus d’une porte ou dans un salon à plafond de huit pieds. Ici, l’unité Hitachi airHome 800 a été positionnée dans la partie supérieure d’un volume architectural élevé, où l’accès exigeait une échelle suffisamment longue, un travail précis en hauteur et une bonne coordination entre les techniciens.
Ce choix d’emplacement ne relevait pas uniquement de l’esthétique. Dans ce type d’espace, la position de la thermopompe influence directement :
- la circulation de l’air entre les niveaux;
- la distribution du chauffage;
- l’efficacité de la climatisation;
- le bruit perçu dans les zones occupées;
- le passage des conduites frigorifiques;
- l’évacuation du condensat;
- l’accès futur pour l’entretien.
Notre travail consistait donc à intégrer l’appareil dans la géométrie particulière du bâtiment, tout en conservant les dégagements nécessaires autour de l’unité intérieure.
Pourquoi installer l’unité aussi haut?
Une thermopompe murale aspire généralement l’air par sa partie supérieure avant de le refroidir ou de le réchauffer, puis de le redistribuer par les volets situés dans la partie inférieure. L’unité doit donc disposer d’un espace suffisant entre son boîtier et le plafond afin de ne pas restreindre l’entrée d’air.
Dans cette résidence de Saint-François, le plafond est incliné et forme un angle prononcé au-dessus de l’appareil. Il fallait identifier une zone où le dégagement supérieur demeurait adéquat sur toute la largeur de l’unité, sans placer celle-ci trop près de la jonction entre les deux surfaces.
L’installation en hauteur présentait plusieurs avantages :
- le flux d’air pouvait parcourir une plus grande distance dans la pièce;
- l’unité occupait un espace mural autrement peu utilisable;
- le boîtier demeurait à l’écart des meubles et des passages;
- l’air frais pouvait descendre naturellement dans le volume;
- le niveau sonore ressenti près des occupants était réduit.
Cependant, une installation très haute comporte aussi des responsabilités supplémentaires. L’air chaud ayant tendance à monter, le réglage des volets en mode chauffage devient important. Si le flux est dirigé horizontalement, une partie de la chaleur peut demeurer dans la partie supérieure de la pièce. Nous configurons donc l’appareil afin de favoriser une projection vers le bas et une meilleure circulation dans la zone occupée.
Un accès de chantier plus complexe qu’il n’y paraît
La présence de l’échelle sur la photo permet de comprendre la hauteur réelle de l’installation. À cette élévation, chaque étape prend plus de temps et demande davantage de contrôle.
Le technicien doit notamment pouvoir :
- positionner et mettre de niveau la plaque de montage;
- repérer les montants ou la structure capable de supporter l’unité;
- percer le passage mural au bon angle;
- manipuler l’unité intérieure sans endommager son boîtier;
- raccorder le drain et les conduites;
- vérifier l’étanchéité et l’écoulement du condensat;
- refermer correctement les panneaux;
- effectuer les essais de fonctionnement.
L’appareil visible est photographié avec sa façade inférieure ouverte, ce qui correspond à une phase d’installation ou de vérification. À cette hauteur, il est essentiel de finaliser correctement chaque raccordement avant de retirer l’équipement d’accès. Revenir plusieurs fois sur un détail mal planifié augmente inutilement les risques et la durée du chantier.
Chez AirGreen, nous préparons ce type d’installation CVAC à Laval en tenant compte non seulement de l’emplacement final de l’unité, mais aussi de la manière dont nos techniciens pourront travailler de façon sécuritaire autour de celle-ci.
Le passage des conduites dans un mur à géométrie particulière
Une thermopompe murale est reliée à son unité extérieure par plusieurs composantes :
- une conduite frigorifique liquide;
- une conduite frigorifique gaz;
- un câble de communication;
- une alimentation selon la configuration;
- un drain de condensat.
Dans une pièce à plafond incliné, le parcours le plus court n’est pas toujours le meilleur. Le perçage doit éviter les éléments structuraux, les câbles électriques, les conduites de plomberie et les zones où l’eau pourrait s’accumuler.
Le drain représente un point particulièrement sensible. En climatisation, l’humidité retirée de l’air se transforme en eau dans le bac de récupération de l’unité intérieure. Cette eau doit s’écouler de façon constante vers l’extérieur ou vers un point de drainage prévu.
Lorsque cela est possible, nous privilégions un écoulement gravitaire avec une pente continue. Un drain mal incliné peut provoquer :
- des bruits d’écoulement;
- une accumulation d’eau dans le tuyau;
- un refoulement vers l’unité;
- des gouttes sur le mur;
- des dommages au fini intérieur;
- la formation de dépôts ou d’odeurs.
Dans une installation en hauteur, la pente peut sembler plus facile à obtenir, mais le trajet est souvent plus long et traverse parfois plusieurs sections du bâtiment. La planification doit donc être effectuée avant de fixer définitivement l’unité.
Une Hitachi airHome 800 adaptée aux hivers de Saint-François
La Hitachi airHome 800 est une thermopompe murale à technologie Inverter conçue pour offrir la climatisation, le chauffage et plusieurs fonctions de traitement de l’air.
La série comprend des capacités allant de 9 000 à 24 000 BTU/h. La capacité exacte installée sur ce chantier ne peut pas être confirmée uniquement à partir de la photographie; elle dépend du modèle intérieur et du modèle extérieur sélectionnés lors du dimensionnement.
Selon la capacité, la gamme peut offrir un rendement allant jusqu’à 26,5 TRÉS2 ainsi qu’un CPSC2 de région 5 allant jusqu’à 9,7. Elle fonctionne en chauffage jusqu’à -30 °C et certains modèles maintiennent leur pleine capacité nominale jusqu’à -20 °C. Elle utilise également le réfrigérant R32, dont le potentiel de réchauffement planétaire est inférieur à celui de plusieurs réfrigérants plus anciens.
Ces caractéristiques sont particulièrement pertinentes à Saint-François, où une thermopompe doit composer avec :
- les périodes de froid soutenu;
- le verglas;
- les cycles de dégivrage;
- les écarts rapides de température;
- l’humidité estivale;
- les journées chaudes dans les espaces à plafond élevé.
La technologie Inverter ajuste la vitesse du compresseur selon la demande réelle. Au lieu de fonctionner uniquement à pleine capacité puis de s’arrêter, l’appareil peut moduler sa production afin de maintenir une température plus stable.
Le dimensionnement ne dépend pas seulement de la superficie
Dans une pièce avec un plafond très haut ou incliné, le calcul par pieds carrés peut être trompeur. Deux espaces ayant la même superficie au sol peuvent contenir des volumes d’air très différents.
Pour dimensionner correctement une thermopompe murale Hitachi, nous considérons notamment :
- la hauteur moyenne et maximale du plafond;
- le volume total à conditionner;
- la présence d’un escalier ouvert;
- les communications avec les autres étages;
- l’isolation du toit;
- la surface des fenêtres;
- l’orientation solaire;
- l’exposition au vent;
- le nombre d’occupants;
- les appareils produisant de la chaleur;
- la température désirée en hiver.
Un espace à plafond cathédrale peut accumuler beaucoup de chaleur en été, particulièrement lorsque le toit est exposé au soleil. En hiver, la stratification peut entraîner une différence importante entre la température près du plafond et celle ressentie au niveau du plancher.
Un appareil trop petit peut fonctionner continuellement sans atteindre la consigne. Un appareil trop grand peut produire des cycles trop courts, réduire la qualité de la déshumidification et provoquer des variations de température.
Le choix doit donc s’appuyer sur une analyse de la charge thermique et non sur une règle approximative telle qu’un nombre fixe de BTU par pied carré.
Confort, entretien et rendement : les détails qui comptent après la mise en service
Diriger correctement l’air dans un grand volume
Le positionnement élevé de l’unité exige un réglage approprié des volets.
En climatisation, l’air refroidi est plus dense et descend naturellement. Une projection légèrement horizontale ou inclinée vers le bas permet généralement de couvrir efficacement le volume.
En chauffage, le réglage doit être plus prononcé vers le bas. Sans cette orientation, l’air chaud risque de rester dans la zone supérieure, près du plafond incliné.
La vitesse du ventilateur joue aussi un rôle. Une vitesse trop faible peut limiter la portée du jet d’air, tandis qu’une vitesse plus élevée aide à mélanger l’air dans une pièce ouverte. Le mode automatique peut être utile, mais certains bâtiments bénéficient d’un réglage personnalisé selon la saison.
Dans plusieurs projets réalisés par AirGreen à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous constatons que le confort dépend autant de l’emplacement et des réglages que de la capacité nominale de l’appareil.
Smart Eco et SleepSense
La Hitachi airHome 800 est équipée de fonctions intelligentes destinées à mieux adapter son fonctionnement aux habitudes des occupants.
Le mode Smart Eco utilise un capteur de mouvement pour détecter l’inoccupation. Après une période sans activité, le système peut réduire son fonctionnement afin d’éviter une consommation inutile, puis reprendre ses réglages lorsque les occupants reviennent.
La fonction SleepSense adapte la température pendant la nuit afin de limiter les fluctuations et d’améliorer le confort durant le sommeil.
Ces fonctions sont intéressantes dans un espace ouvert, mais leur efficacité dépend de la position de l’unité et du champ de détection du capteur. Une installation très élevée doit être planifiée de manière à ne pas orienter le capteur vers une zone où les mouvements réels seraient difficilement détectés.
airCloud Go et contrôle à distance
La série airHome 800 comprend une interface Wi-Fi dissimulée dans l’unité intérieure afin d’utiliser l’application airCloud Go.
Le propriétaire peut notamment :
- modifier la température;
- changer le mode de fonctionnement;
- établir une programmation hebdomadaire;
- gérer certaines fonctions d’économie d’énergie;
- consulter une estimation de la consommation;
- recevoir certaines informations de diagnostic;
- activer des fonctions d’entretien compatibles.
Dans le cas d’une unité installée très haut, le contrôle par application devient particulièrement pratique. Il réduit la nécessité d’utiliser les boutons physiques de l’appareil et permet de gérer le système sans se placer directement devant l’unité.
FrostWash 3.0 et Mold Guard 2.0
L’entretien interne d’une thermopompe murale est important, surtout lorsqu’elle se trouve à une hauteur où le nettoyage manuel est moins facile.
La fonction FrostWash 3.0 utilise une séquence de chauffage, de congélation et de fonte pour emprisonner puis évacuer une partie des contaminants présents sur l’échangeur de chaleur.
Le système Mold Guard 2.0 surveille les conditions internes de l’appareil, même lorsqu’il est arrêté. Lorsque les capteurs détectent un environnement favorable à la formation de moisissures, le serpentin est chauffé afin de sécher l’intérieur.
L’unité comprend également un filtre au charbon actif PM2.5 et un préfiltre en acier inoxydable.
Ces fonctions aident à maintenir l’appareil plus propre, mais elles ne remplacent pas complètement l’entretien CVAC professionnel. Les filtres doivent toujours être retirés et nettoyés périodiquement, et les autres composantes doivent être inspectées selon l’utilisation de l’appareil.
Prévoir dès l’installation l’accès pour l’entretien
Une thermopompe installée très haut demeure un équipement mécanique qui devra éventuellement être nettoyé, inspecté ou réparé.
Avant de sélectionner l’emplacement, nous considérons donc la possibilité d’accéder à :
- la façade;
- les filtres;
- le bac de condensat;
- le moteur du ventilateur;
- la roue de ventilation;
- les sondes;
- les raccordements;
- le drain.
Sur ce chantier de Saint-François, l’accès nécessite une échelle adaptée à la hauteur du mur. Il était donc important de conserver une zone suffisamment libre sous l’unité pour permettre une intervention future.
Placer une thermopompe au-dessus d’un escalier fixe, d’un meuble impossible à déplacer ou d’une structure fragile peut rendre l’entretien complexe et coûteux. L’esthétique ne doit jamais faire oublier la durée de vie complète de l’installation.
Les erreurs à éviter dans une installation en hauteur
Cette réalisation permet de mettre en évidence plusieurs erreurs fréquentes.
Installer l’unité trop près du plafond
L’entrée d’air supérieure ne doit pas être comprimée entre le boîtier et le plafond. Une restriction peut augmenter le bruit et diminuer le débit d’air.
Négliger la stratification
Dans un grand volume, la chaleur peut s’accumuler au plafond. Le choix de la vitesse de ventilation et l’orientation des volets doivent être adaptés.
Utiliser des fixations inadéquates
La plaque de montage doit être solidement ancrée à une structure capable de supporter l’appareil à long terme. Le poids de l’unité, les vibrations et les interventions de service doivent être considérés.
Oublier l’accès futur
Une installation peut sembler propre le jour du chantier tout en devenant presque impossible à entretenir. Il faut prévoir l’emplacement d’une échelle ou d’une plateforme.
Improviser le drainage
Le drain doit conserver une pente régulière. Il ne doit pas être comprimé, relevé ou raccordé de manière à provoquer un retour d’eau.
Choisir la capacité à partir d’une estimation sommaire
La hauteur du plafond et les communications avec les autres pièces modifient la charge thermique. Le volume total doit être considéré.
Vérifications réalisées avant de terminer le chantier
Une fois l’installation mécanique et électrique complétée, nous procédons à une série de contrôles.
Nos techniciens vérifient notamment :
- la stabilité de l’unité intérieure;
- son niveau;
- l’ouverture complète des volets;
- le débit d’air;
- l’absence de vibration;
- l’écoulement du condensat;
- la température de soufflage;
- la communication avec l’unité extérieure;
- le fonctionnement en chauffage;
- le fonctionnement en climatisation;
- les commandes à distance;
- l’intégrité des raccordements frigorifiques.
Dans une installation en hauteur, le contrôle du drain est particulièrement important. Une petite fuite peut demeurer invisible pendant un certain temps avant de tacher le mur ou d’endommager un fini intérieur.
Admissibilité aux subventions pour thermopompes
Certaines combinaisons de la gamme Hitachi airHome 800 peuvent être admissibles à des aides financières pour thermopompes au Québec.
L’admissibilité dépend de plusieurs éléments :
- les numéros exacts des unités intérieure et extérieure;
- la capacité sélectionnée;
- la référence AHRI ou ENERGY STAR applicable;
- la résidence;
- le programme en vigueur;
- la date d’achat et d’installation;
- les documents fournis.
Le nom « airHome 800 » ne suffit donc pas à confirmer un montant. La combinaison exacte doit être vérifiée avant de présenter une estimation de subvention.
Nous recommandons de conserver :
- la facture détaillée;
- les numéros de série;
- la preuve de paiement;
- la date d’installation;
- les fiches techniques;
- les photographies requises;
- les coordonnées de l’entrepreneur;
- le numéro de licence RBQ.
Une installation discrète malgré une architecture exigeante
Le résultat obtenu à Saint-François montre qu’une thermopompe murale peut être intégrée dans un espace à plafond incliné sans paraître disproportionnée.
L’unité a été positionnée :
- dans la partie supérieure du mur;
- sous une zone de plafond offrant le dégagement nécessaire;
- à l’écart des espaces de circulation;
- à une hauteur favorisant la distribution de l’air;
- dans un emplacement accessible avec l’équipement approprié;
- en tenant compte de l’entretien futur.
Cette installation ne se résume pas au choix d’un appareil performant. Elle repose sur une combinaison de dimensionnement, d’analyse du bâtiment, de sécurité en hauteur, de drainage, de circulation d’air et de mise en service.
Chez AirGreen, nous réalisons des installations CVAC à Saint-François et partout à Laval, ainsi qu’à Montréal, Longueuil, sur la Rive Nord et sur la Rive Sud. Chaque emplacement est évalué selon ses contraintes réelles afin que la thermopompe fonctionne correctement durant l’été, l’hiver et les périodes intermédiaires.
