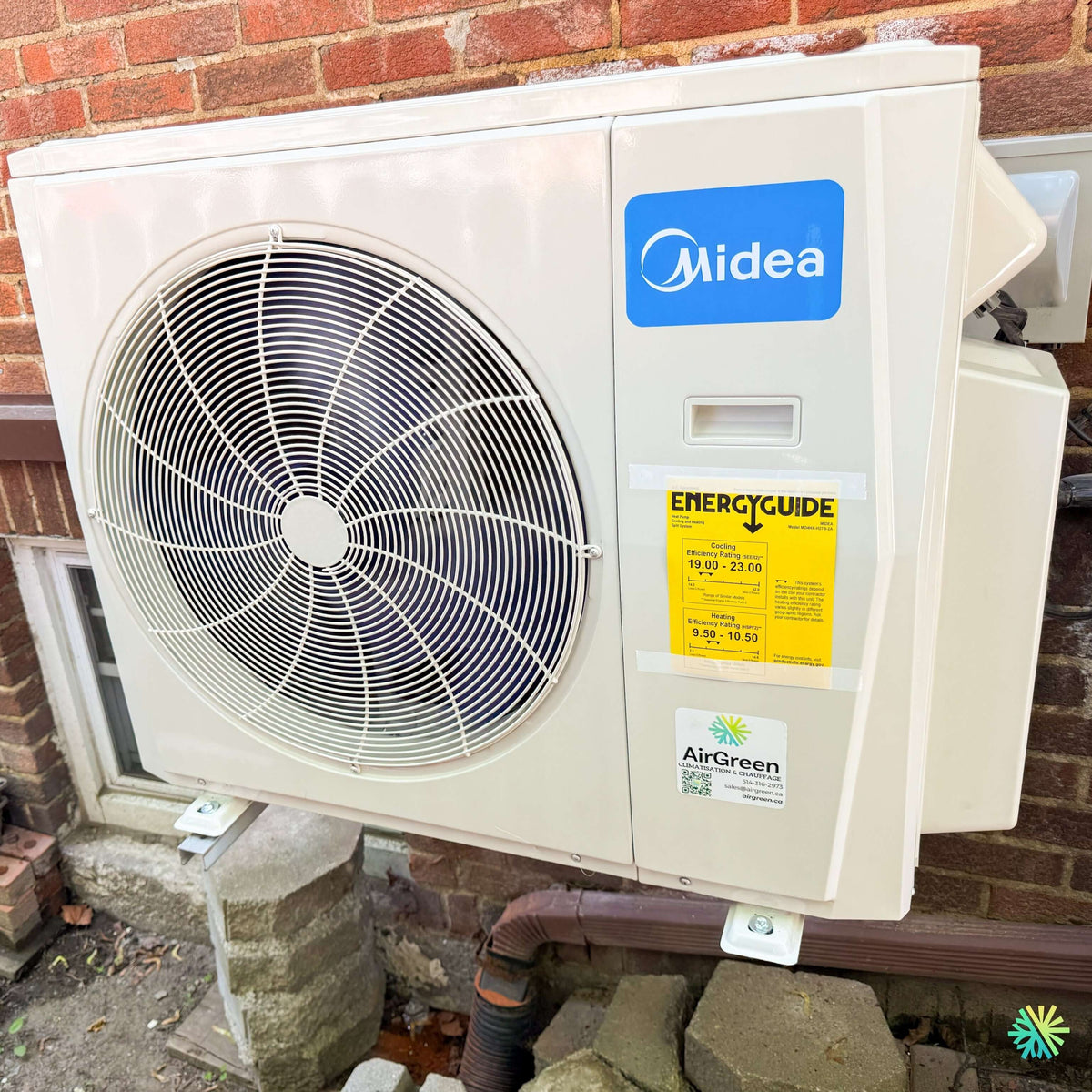

À Huntingdon, une MIDEA35 installée sur une façade de brique avec une unité extérieure surélevée et soigneusement positionnée
Cette installation de thermopompe murale MIDEA35 à Huntingdon met en valeur une partie du travail CVAC que l’on voit moins souvent dans les photos d’installation : le positionnement de l’unité extérieure. Dans ce projet, la configuration de la maison imposait plusieurs éléments à considérer simultanément, notamment une façade en brique, une fenêtre de sous-sol, le niveau du sol, la présence d’une descente pluviale et l’espace nécessaire autour de la thermopompe pour son fonctionnement et son entretien.
La photographie prise après les travaux montre clairement notre solution. L’unité extérieure MIDEA est installée contre le mur de maçonnerie et surélevée au-dessus du niveau du sol à l’aide d’un support mural. La thermopompe ne repose donc pas directement sur la terre ou sur les blocs d’aménagement visibles sous l’installation. Le grand ventilateur à décharge latérale demeure complètement dégagé, tandis que l’appareil est maintenu à une hauteur qui facilite son fonctionnement dans les conditions québécoises.
Ce positionnement compte particulièrement à Huntingdon, où la thermopompe doit fonctionner non seulement pendant les journées chaudes et humides, mais également pendant une bonne partie de l’hiver.
Une installation extérieure réussie ne consiste pas simplement à trouver un espace assez large pour placer le condenseur. Nous devons considérer l’accumulation de neige, le drainage provenant des cycles de dégivrage, les vibrations, le débit d’air, l’accès au panneau de service, le parcours des conduites frigorifiques et les obstacles déjà présents autour de la maison.
Pourquoi avoir surélevé l’unité extérieure?
Sur la photo, le dégagement sous la MIDEA est l’un des éléments les plus importants de cette installation.
Une thermopompe utilisée en chauffage pendant l’hiver produit de l’eau lors de ses cycles de dégivrage. Cette eau doit pouvoir s’évacuer. En parallèle, les accumulations de neige ne doivent pas obstruer inutilement les zones nécessaires au fonctionnement de l’unité.
Installer la thermopompe directement au niveau du terrain aurait donc été beaucoup moins intéressant dans cette configuration.
La solution retenue permet notamment :
- de maintenir l’unité au-dessus du sol;
- de réduire l’exposition directe aux accumulations de neige et de débris;
- de laisser de l’espace sous l’appareil pour l’écoulement de l’eau de dégivrage;
- de conserver un accès pratique autour de la thermopompe;
- de protéger la fenêtre de sous-sol située à proximité;
- d’éviter que l’appareil soit appuyé sur les blocs ou éléments d’aménagement présents sous la zone d’installation.
La documentation MIDEA présente justement ses unités extérieures à décharge latérale comme des appareils compacts pouvant être installés sur un socle ou sur un support. Cette architecture réduit l’encombrement comparativement à certaines thermopompes traditionnelles à décharge verticale.
Une façade de brique exige une fixation pensée pour durer
La maçonnerie visible sur cette maison de Huntingdon constituait une autre donnée importante du projet.
Lorsqu’une unité extérieure est fixée sur un support mural, nous ne traitons pas la fixation comme un simple détail de finition. L’ensemble doit supporter le poids de la thermopompe et rester stable pendant son fonctionnement.
Il faut également tenir compte des vibrations générées par le compresseur et le ventilateur. Une mauvaise installation mécanique peut transmettre des vibrations à la structure du bâtiment ou créer des bruits qui n’étaient pas présents au moment de la mise en service.
Nous cherchons donc un résultat où l’appareil est :
stable, horizontal, suffisamment dégagé et accessible pour les interventions futures.
La photographie finale montre bien cette approche. La MIDEA est positionnée parallèlement à la façade et le grand ventilateur frontal bénéficie d’un espace complètement ouvert devant lui.
Pourquoi le devant de la thermopompe doit rester libre
L’unité extérieure échange constamment de l’énergie avec l’air ambiant. Une quantité importante d’air traverse donc l’échangeur et est déplacée par son ventilateur.
Obstruer cette zone avec une clôture, un rangement extérieur, une végétation trop dense ou un autre obstacle trop rapproché peut diminuer la qualité des échanges thermiques.
Dans ce projet, le ventilateur à décharge latérale est orienté vers une zone libre.
C’est particulièrement important lorsqu’une thermopompe est utilisée comme véritable appareil de chauffage et pas uniquement comme climatiseur mural pendant l’été.
Une MIDEA35 conçue pour les hivers québécois
La MIDEA35 appartient à la série murale haut de gamme de MIDEA. Selon la documentation québécoise du fabricant, cette gamme fonctionne au réfrigérant R-454B, est classée Cold Climate V6.1 et peut fonctionner en chauffage jusqu’à une température extérieure de -30 °C. Selon la combinaison choisie, son rendement atteint jusqu’à 33,3 SEER2 en climatisation et 22,0 HSPF2.
Ces caractéristiques sont particulièrement pertinentes pour une installation de thermopompe à Huntingdon.
Nous ne sélectionnons pas une thermopompe uniquement pour réduire la température intérieure pendant une canicule. La saison de chauffage représente une partie majeure de l’utilisation annuelle d’un système CVAC au Québec.
La capacité à fonctionner lorsque la température descend fortement devient donc un critère important dans le choix du système.
Les trois configurations de la série MIDEA35
La gamme documentée par MIDEA comprend des configurations de 9 000, 12 000 et 18 000 BTU/h en climatisation.
| MIDEA35 | Climatisation nominale | Chauffage nominal | SEER2 | HSPF2 IV | Référence AHRI |
|---|---|---|---|---|---|
| MSESU-H09B-2A / MO1SS-H09B-2A | 9 000 BTU/h | 12 000 BTU/h | 33,3 | 22,0 | 215471386 |
| MSESU-H12B-2A / MO1SS-H12B-2A | 12 000 BTU/h | 12 000 BTU/h | 29,4 | 14,5 | 215471387 |
| MSESU-H18B-2A / MO1SS-H18B-2A | 18 000 BTU/h | 20 000 BTU/h | 25,6 | 16,2 | 215471388 |
Les performances varient donc sensiblement selon la combinaison exacte.
Sur la photo prise à Huntingdon, la plaque contenant le numéro complet du modèle n’est pas suffisamment lisible pour que nous attribuions avec certitude une capacité précise à cette installation. Nous préférons donc conserver les données de la série MIDEA35 plutôt que de deviner les BTU à partir de la dimension apparente de l’unité extérieure.
C’est également une bonne pratique pour un propriétaire qui compare des soumissions : le nom commercial MIDEA35 ne remplace pas le numéro de modèle exact et la référence AHRI.
Le poids et les dimensions comptent lors d’un montage mural
Dans une installation comme celle-ci, les dimensions ne sont pas seulement importantes pour savoir si l’appareil entre dans l’espace disponible.
Elles ont une influence directe sur le choix et le positionnement du support.
Pour les combinaisons MIDEA35 de 9 000 et 12 000 BTU/h, MIDEA indique une unité extérieure d’environ 35,04 po de largeur sur 13,46 po de profondeur et 26,50 po de hauteur, pour un poids net d’environ 99,65 lb.
La version 18 000 BTU/h passe à environ 37,24 x 16,14 x 31,89 po et 130,29 lb.
Une fixation murale doit donc être choisie en fonction de l’équipement réel installé, et non simplement parce qu’un support « ressemble » à celui utilisé sur une thermopompe précédente.
La fenêtre de sous-sol visible sur la photo a aussi influencé le positionnement
Un autre détail intéressant apparaît à gauche de l’installation : une fenêtre de sous-sol se trouve directement à proximité de l’unité extérieure.
Nous devons conserver une configuration qui n’empêche pas inutilement l’utilisation ou l’accès aux éléments existants du bâtiment.
Positionner la thermopompe quelques pouces plus bas, plus à gauche ou directement devant cette ouverture aurait pu créer une installation beaucoup moins pratique.
Le choix du positionnement extérieur est donc toujours un compromis entre plusieurs facteurs :
- longueur du parcours frigorifique;
- emplacement de l’unité intérieure;
- structure disponible pour la fixation;
- ouvertures du bâtiment;
- circulation autour de la maison;
- drainage;
- entretien;
- déneigement;
- qualité du débit d’air.
C’est cette analyse de l’ensemble qui nous permet d’obtenir une installation CVAC propre à Huntingdon plutôt qu’une simple pose mécanique de l’équipement.
Le réfrigérant R-454B : un détail technique important de la nouvelle génération MIDEA35
Cette MIDEA35 utilise le R-454B, un réfrigérant classé A2L.
La documentation MIDEA mentionne notamment un système de détection des fuites associé au réfrigérant A2L, ainsi que des fonctions de contrôle de la température et de l’humidité sur les séries concernées.
Pour le propriétaire, l’utilisation quotidienne reste simple.
Du côté de l’installation et du service, en revanche, il est important que les procédures, les outils et les pratiques correspondent au réfrigérant réellement utilisé par l’équipement.
C’est une des raisons pour lesquelles nous vérifions systématiquement les modèles exacts avant une installation, un diagnostic ou un entretien CVAC.
Les détails invisibles derrière une installation extérieure réussie à Huntingdon
La partie extérieure photographiée est impressionnante par sa simplicité : unité MIDEA, mur de brique, support et dégagement.
Mais plusieurs éléments techniques sont cachés derrière cette finition.
Les conduites frigorifiques changent selon la capacité
Une MIDEA35 de 9 000 ou 12 000 BTU/h utilise des conduites de réfrigérant de 1/4 po et 3/8 po.
Pour la configuration de 18 000 BTU/h, les dimensions passent à 3/8 po et 5/8 po.
MIDEA indique également une longueur maximale de 82 pi pour les versions 9 000 et 12 000 BTU/h et jusqu’à 164 pi pour la version de 18 000 BTU/h.
Ces différences sont particulièrement importantes lorsqu’un propriétaire souhaite remplacer une vieille thermopompe tout en conservant le cuivre déjà dissimulé dans le bâtiment.
Nous ne présumons jamais qu’une ancienne tuyauterie est automatiquement compatible.
Nous vérifions le diamètre, la condition du cuivre, la longueur, le dénivelé et les exigences du nouvel équipement.
L’électricité doit correspondre au modèle exact
Même principe du côté électrique.
La documentation MIDEA indique une alimentation de 208/230 V, monophasée, 60 Hz pour cette série.
Les configurations de 9 000 et 12 000 BTU/h demandent une ampacité minimale admissible de 16 A, avec une taille maximale de protection de 20 A. La configuration de 18 000 BTU/h présente une ampacité minimale de 24,9 A avec une protection maximale de 25 A.
Le circuit électrique doit donc être vérifié à partir des données techniques de la combinaison installée.
Un fonctionnement variable plutôt que des démarrages incessants
La MIDEA35 utilise une technologie à vitesse variable.
MIDEA explique que le compresseur peut adapter son fonctionnement aux besoins en température plutôt que de fonctionner uniquement avec des cycles répétés de marche et d’arrêt. Cette modulation permet de réduire les variations de température intérieure et d’obtenir un fonctionnement plus stable.
Pour le propriétaire, cela se traduit par un confort plus progressif.
Une fois la température intérieure proche de la consigne, la thermopompe peut réduire son régime plutôt que d’arrêter complètement son travail avant de redémarrer peu après.
C’est également pourquoi le dimensionnement reste essentiel.
Choisir systématiquement la plus grande capacité disponible n’est pas une garantie d’obtenir un meilleur confort. Nous devons tenir compte des besoins réels de l’habitation, de l’isolation, de la configuration des pièces, des fenêtres et des pertes thermiques.
Une unité extérieure doit également pouvoir être entretenue
Le panneau de service de la MIDEA se trouve sur le côté de l’unité extérieure. Dans notre installation de Huntingdon, l’appareil est positionné de manière à demeurer accessible pour les interventions futures.
Cette accessibilité compte lorsqu’un technicien doit :
- vérifier les connexions;
- effectuer un diagnostic;
- inspecter les composantes;
- nettoyer l’échangeur;
- effectuer des mesures électriques;
- intervenir sur le circuit frigorifique.
Installer une thermopompe dans un espace extrêmement comprimé entre deux obstacles peut rendre les travaux futurs inutilement difficiles.
La qualité d'une installation se mesure donc aussi à ce qui se passera plusieurs années après la mise en service.
Le dégivrage : une réalité incontournable pendant l’hiver
Lorsqu’une thermopompe chauffe une maison en hiver, son échangeur extérieur peut accumuler du givre.
Le système déclenche alors périodiquement un cycle de dégivrage.
L’eau créée pendant ce processus doit pouvoir quitter l’appareil et s’écouler correctement. Lorsque la température extérieure est très basse, une partie de cette eau peut évidemment geler au sol.
C’est une raison supplémentaire pour laquelle l’élévation visible sur cette installation de thermopompe MIDEA à Huntingdon est pertinente.
Le propriétaire doit également éviter d’accumuler de la neige directement contre l’unité et garder les zones nécessaires à la circulation d’air dégagées pendant l’hiver.
Les aides financières LogisVert : ce qu’il faut réellement vérifier
La MIDEA35 est identifiée dans la documentation du fabricant comme une thermopompe de type Cold Climate V6.1, avec des numéros AHRI spécifiques à chaque combinaison.
Pour le programme résidentiel LogisVert d’Hydro-Québec, les règles actuelles prévoient une aide de 120 $ par 1 000 BTU/h de capacité de chauffage à -8 °C pour une thermopompe certifiée ENERGY STAR – climat froid, lorsque l’ensemble des critères du programme est respecté. Depuis le 26 novembre 2025, la certification ENERGY STAR fait partie des exigences d’admissibilité.
Il serait toutefois incorrect de déterminer le montant applicable à cette installation de Huntingdon uniquement à partir de la photo ou du nom « MIDEA35 ».
Nous vérifions toujours :
- le modèle intérieur exact;
- le modèle extérieur exact;
- le numéro AHRI;
- la certification ENERGY STAR applicable;
- la capacité de chauffage reconnue à -8 °C;
- la date réelle d’installation;
- les conditions du programme applicables à l’habitation.
Cette vérification est importante, car Hydro-Québec précise que le montant dépend de la capacité à -8 °C et que les conditions applicables sont celles en vigueur au moment de l’installation.
Ce que nous aimons particulièrement dans le résultat final
La photo extérieure de cette installation raconte beaucoup sur le projet.
La grande grille du ventilateur est complètement libre. L’unité est élevée au-dessus du terrain. La fenêtre de sous-sol reste dégagée. Le système est solidement positionné devant la façade de brique et l’accès au côté technique demeure possible.
Nous voyons également notre identification AirGreen apposée sur l’appareil, un détail simple qui permet au propriétaire de retrouver rapidement les coordonnées de l’entreprise ayant réalisé l’installation lorsqu’un besoin de service ou d’entretien survient.
Rien n’a été placé au hasard.
La présence d’une descente pluviale, des blocs au sol, de la fenêtre et de la maçonnerie faisait de cette zone un emplacement qui nécessitait une vraie planification avant de fixer la thermopompe.
Les erreurs à éviter lorsqu’on installe une thermopompe extérieure près du sol
Cette réalisation permet aussi d’illustrer plusieurs erreurs que nous cherchons à prévenir sur nos projets :
- déposer une unité directement sur une surface instable;
- installer la thermopompe trop bas pour les conditions hivernales;
- bloquer le ventilateur avec un obstacle rapproché;
- placer l’appareil directement devant une fenêtre;
- négliger l’écoulement de l’eau de dégivrage;
- utiliser un support inadéquat pour le poids de l’équipement;
- oublier les vibrations transmises à la structure;
- rendre le panneau de service inaccessible;
- réutiliser automatiquement d’anciennes conduites frigorifiques;
- choisir la protection électrique sans consulter les spécifications du modèle;
- accumuler ensuite neige, objets ou matériaux autour du condenseur.
Une bonne installation de thermopompe murale doit fonctionner aussi bien lors de la première mise en marche qu’après plusieurs hivers québécois.
Une installation MIDEA35 pensée pour quatre saisons à Huntingdon
Ce projet de Huntingdon montre bien pourquoi nous considérons l’unité extérieure comme une partie essentielle de l’installation, et non comme un appareil qu’il suffit de cacher au coin de la maison.
La MIDEA35 a besoin d’un environnement qui lui permet d’exploiter correctement ses capacités de chauffage et de climatisation. Son emplacement, son support, ses dégagements et la qualité de ses raccordements ont tous une influence sur le fonctionnement du système.
Chez AirGreen, nous appliquons cette même logique à nos installations de thermopompes murales à Huntingdon et ailleurs dans la grande région desservie, notamment à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord.
Chaque maison présente une configuration différente. Une façade de brique, une fenêtre de sous-sol, une terrasse, un passage étroit ou une accumulation importante de neige peuvent complètement changer la solution d’installation.
Notre travail consiste à adapter le système au bâtiment plutôt qu’à forcer le bâtiment à s’adapter à la thermopompe.
Dans cette réalisation de Huntingdon, la combinaison d’un support mural surélevé, d’un dégagement frontal généreux et d’une implantation soigneusement choisie permet à cette MIDEA35 de s’intégrer proprement à l’extérieur de la maison tout en restant prête pour les exigences du climat québécois.
