À Saint-Jude, une installation triple zone où le positionnement des unités intérieures fait toute la différence
Pour cette installation de thermopompe triple zone Fujitsu Aquila XLTH à Saint-Jude, notre objectif ne se limitait pas à fournir du chauffage et de la climatisation dans trois secteurs distincts de la résidence. Nous devions aussi intégrer chaque unité intérieure de manière logique, favoriser une bonne circulation de l’air et conserver une installation visuellement propre dans les pièces de vie.

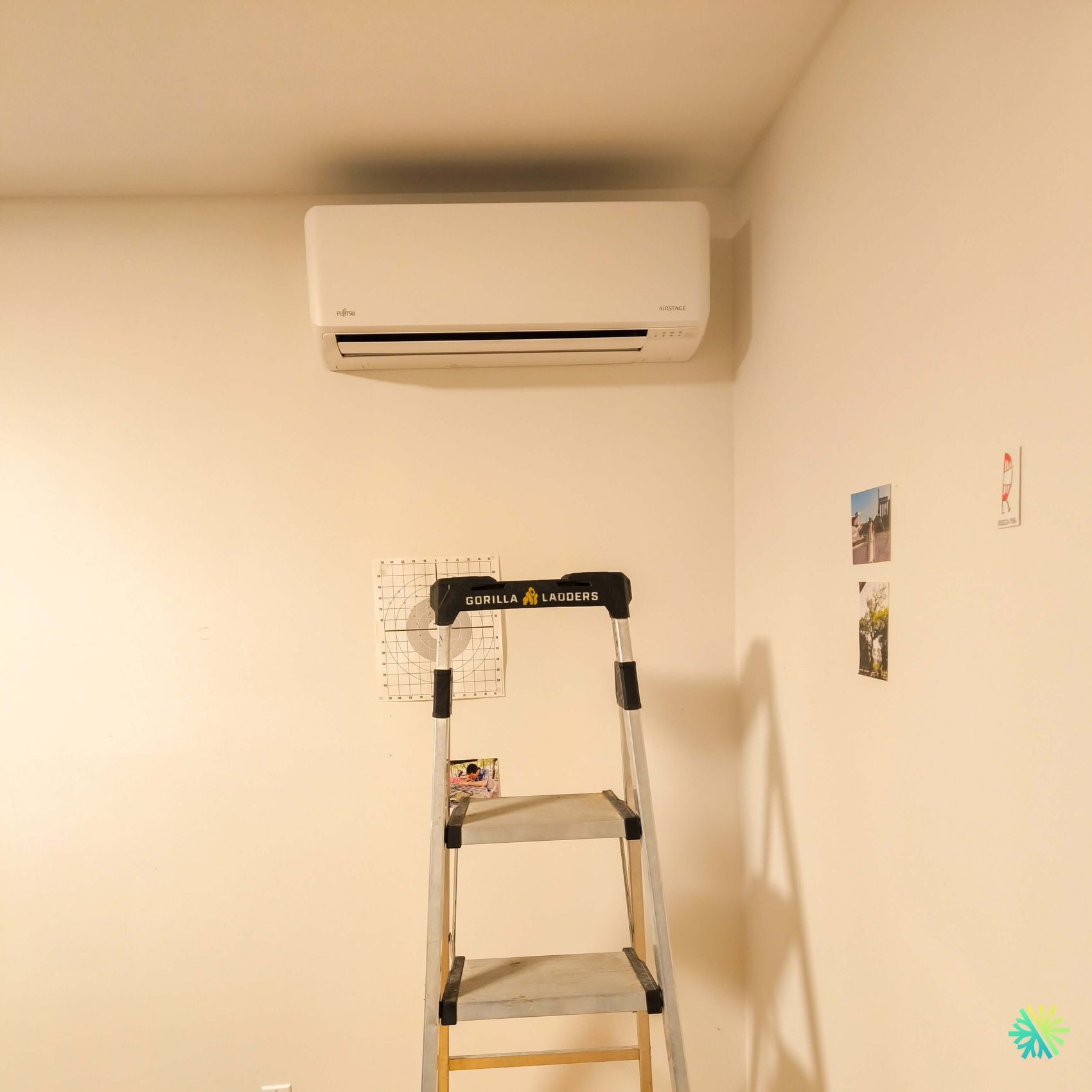

La photo prise pendant les travaux montre l’une des unités murales Fujitsu AIRSTAGE déjà installée près du plafond, dans un angle de la pièce. Ce positionnement illustre bien une réalité souvent sous-estimée dans les projets multizones : quelques dizaines de centimètres peuvent modifier considérablement la façon dont l’air chauffé ou climatisé se distribue dans un espace.
Une thermopompe triple zone n’est donc pas simplement une unité extérieure à laquelle nous raccordons trois appareils muraux. C’est un véritable système de CVAC multizone, dont chaque élément doit être choisi et placé en fonction du bâtiment.
Sur cette installation à Saint-Jude, le choix de la gamme Fujitsu Aquila XLTH permettait de réunir plusieurs zones de confort autour d’une seule plateforme extérieure, tout en profitant de la flexibilité offerte par la série AIRSTAGE.
La documentation Fujitsu de la série H Aquila présente des unités extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h pouvant être combinées à plusieurs formats d’unités intérieures. Le modèle extérieur de 24 000 BTU/h peut notamment desservir jusqu’à trois unités intérieures, alors que les capacités supérieures permettent quatre ou cinq zones selon la configuration.
Pourquoi trois zones plutôt qu’une seule grosse unité murale?
Dans certaines maisons, une seule unité murale peut suffire à traiter une aire ouverte. Dans d’autres, elle crée rapidement des compromis.
Un appareil installé dans le salon peut très bien maintenir cette pièce à température, tout en laissant une chambre située au bout d’un corridor beaucoup plus chaude en été ou plus froide en hiver. Les portes fermées, les étages, les escaliers, les cloisons et les orientations solaires empêchent souvent l’air de se répartir uniformément.
Avec une thermopompe triple zone, nous pouvons traiter trois secteurs de façon beaucoup plus ciblée.
Chaque unité intérieure peut être contrôlée séparément. Fujitsu indique d’ailleurs que les unités intérieures de ses systèmes multizones peuvent être commandées individuellement, ce qui permet d’adapter la température de chaque zone à son utilisation.
Pour les occupants, cela permet par exemple de maintenir :
- une température confortable dans l’aire de vie principale;
- une température légèrement différente dans les chambres;
- un troisième réglage dans un bureau, un sous-sol ou un autre secteur moins occupé.
Le véritable avantage n’est pas seulement de disposer de trois télécommandes. C’est d’éviter d’essayer de chauffer ou climatiser toute une maison à partir d’un seul point de diffusion.
Ce que montre la photo de l’unité intérieure Fujitsu installée à Saint-Jude
L’unité intérieure est installée en hauteur, à proximité du plafond, sur un mur relativement dégagé.
Ce choix permet à l’appareil de souffler l’air dans la pièce sans être immédiatement bloqué par un meuble ou un obstacle. Sur la photo, nous voyons également que la thermopompe est installée à proximité d’un coin, mais qu’elle conserve un dégagement permettant l’ouverture de l’appareil et l’accès aux filtres.
Ce sont des détails importants pour l’entretien CVAC futur.
Une installation qui semble très discrète le premier jour peut devenir frustrante si le propriétaire ne peut plus retirer facilement les filtres ou si un technicien doit démonter une partie du plafond pour accéder à l’appareil.
Nous cherchons donc toujours un équilibre entre :
la diffusion de l’air, l’esthétique, le parcours des conduites, l’accessibilité et la facilité d’entretien.
Pourquoi nous évitons de coller une unité murale directement contre le plafond
Une unité murale a besoin d’espace pour aspirer l’air de la pièce.
Si elle est installée trop près du plafond, le débit d’air à l’entrée peut être réduit et le service devient plus difficile. Il faut également pouvoir ouvrir le panneau frontal pour nettoyer ou retirer les filtres.
Dans cette installation, l’espace disponible au-dessus de l’unité permet une intégration propre sans enfermer la machine.
Cette règle paraît simple, mais elle fait partie des détails que nous vérifions systématiquement lors d’une installation de thermopompe murale à Saint-Jude, Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud.
Le meilleur emplacement n’est pas forcément celui où la tuyauterie est la plus courte
Il serait toujours possible de choisir le mur qui réduit le plus la longueur des conduites frigorifiques.
Ce serait cependant une mauvaise façon de concevoir un système.
Nous analysons d’abord la façon dont l’air doit circuler dans la pièce. Ensuite, nous cherchons le parcours technique le plus propre pour les conduites, le fil de communication et le drain de condensat.
Sur un système triple zone, cette réflexion doit être répétée trois fois.
Il faut ensuite relier les trois unités intérieures à l’unité extérieure en tenant compte des longueurs maximales autorisées, des différences de hauteur et des combinaisons permises par Fujitsu.
Toutes les unités intérieures n’ont pas nécessairement besoin de la même puissance
Un autre avantage du multizone Fujitsu est la flexibilité des capacités intérieures.
Les tableaux Fujitsu présentent plusieurs combinaisons de 7 000, 9 000, 12 000, 15 000, 18 000 ou 24 000 BTU/h selon le type d’unité et la capacité extérieure choisie. Pour une unité extérieure pouvant accueillir trois zones, plusieurs répartitions sont autorisées plutôt qu’un simple scénario avec trois appareils identiques.
Cela permet d’adapter réellement les unités aux pièces.
Une petite chambre peut demander beaucoup moins de capacité qu’un grand salon. Installer trois unités de puissance identique uniquement parce qu’il s’agit d’un système trois zones pourrait conduire à un mauvais équilibre.
Sur ce projet de Saint-Jude, la photo ne permet pas de confirmer la capacité exacte de l’unité intérieure montrée. Nous ne l’inférons donc pas simplement à partir de ses dimensions extérieures.
C’est une distinction importante lorsqu’on compare des installations : la taille physique d’un appareil mural ne permet pas toujours de déterminer précisément son nombre de BTU.
Pourquoi le calcul de charge reste essentiel avec un système Fujitsu multizone
Un système triple zone offre beaucoup de flexibilité, mais il ne faut pas confondre flexibilité et surdimensionnement.
Fujitsu permet dans certaines configurations que la somme des capacités nominales des unités intérieures dépasse 100 % de la capacité nominale de l’unité extérieure. Le fabricant précise toutefois qu’une combinaison supérieure à 100 % n’augmente pas la capacité de production réelle du système.
Autrement dit, installer davantage de capacité nominale à l’intérieur ne crée pas automatiquement davantage de puissance à l’extérieur.
Le fabricant précise aussi que ses tableaux de combinaison ne servent pas, à eux seuls, à choisir la capacité du système et recommande l’utilisation de son logiciel Design Simulator pour effectuer la sélection des équipements AIRSTAGE série H.
Chez AirGreen, nous tenons compte notamment de :
- la superficie de chaque zone;
- la hauteur des plafonds;
- la quantité de fenêtres;
- l’exposition au soleil;
- le niveau d’isolation;
- les infiltrations d’air;
- l’étage où se trouve la pièce;
- l’utilisation réelle de chaque secteur.
Cette approche évite de choisir un système uniquement selon une règle simplifiée de « BTU par pied carré ».
Fujitsu Aquila XLTH : pourquoi ce type de système multizone convient bien à une résidence québécoise
Une conception orientée vers le chauffage par temps froid
À Saint-Jude comme dans le reste du Québec, une thermopompe doit être évaluée autant pour son comportement en janvier que pour son rendement durant une journée chaude de juillet.
La documentation Fujitsu relative à la gamme Aquila mentionne des systèmes destinés au climat froid capables de fonctionner en chauffage jusqu’à -26 °C pour les versions CTEB.
Cette caractéristique devient particulièrement intéressante dans une installation triple zone, puisque plusieurs pièces peuvent bénéficier du chauffage thermodynamique à partir de la même unité extérieure.
Une thermopompe n’élimine toutefois pas l’importance d’une bonne stratégie de chauffage. Plus la température extérieure baisse, plus la charge thermique de la résidence augmente. C’est pourquoi la sélection de la capacité extérieure doit correspondre au bâtiment plutôt que simplement au nombre de zones.
Trois zones indépendantes, mais pas trois modes différents
Il existe une nuance importante que nous expliquons toujours aux propriétaires d’un système multizone.
Chaque unité intérieure peut avoir sa propre consigne de température, mais l’ensemble du système doit fonctionner dans un mode compatible.
Fujitsu précise que ses systèmes multizones fournissent le chauffage et la climatisation, mais pas simultanément.
Cela signifie que si la maison fonctionne en mode chauffage pendant l’hiver, une unité intérieure ne peut pas demander du froid au même moment.
Dans la majorité des résidences québécoises, cette limitation n’est pas problématique puisque les différentes zones ont généralement besoin du même mode pendant les périodes les plus froides et les plus chaudes.
L’intérêt du compresseur inverter avec trois zones
Un système multizone ne fonctionne pas nécessairement avec ses trois unités intérieures à pleine capacité en permanence.
Une chambre peut atteindre sa température rapidement, tandis qu’une pièce plus grande continue de demander du chauffage. Le soleil peut également faire varier la charge d’une zone à l’autre au cours de la journée.
Le compresseur inverter utilisé sur les systèmes Fujitsu ajuste son fonctionnement en fonction de la demande plutôt que de fonctionner uniquement selon un cycle marche-arrêt traditionnel.
La documentation Fujitsu mentionne également des protections intégrées pour les circuits, le moteur du ventilateur et le compresseur, ainsi qu’un échangeur conçu pour améliorer la résistance à la corrosion et la longévité du serpentin.
Pour un système destiné à fonctionner douze mois par année, ces caractéristiques contribuent à une exploitation plus stable.
Un autre avantage : la variété des unités intérieures compatibles
Même si l’image de Saint-Jude montre clairement une unité murale Fujitsu AIRSTAGE, la plateforme Aquila n’est pas limitée à ce type d’évaporateur.
Fujitsu prévoit également des configurations compatibles avec des unités Slim Duct, des cassettes compactes et certaines unités gainables Mid Static Duct.
Cette possibilité peut être intéressante lorsqu’une maison comporte plusieurs architectures intérieures.
Une unité murale peut être idéale dans une chambre. Dans une aire où l’esthétique demande une intégration plus discrète, un appareil gainable peut parfois être envisagé. Dans d’autres espaces, une cassette peut mieux convenir.
La sélection finale doit toutefois toujours respecter les tableaux de combinaisons autorisées.
L’unité intérieure doit être installée de niveau
Une thermopompe murale ne fait pas que chauffer et déplacer l’air. En mode climatisation, elle retire également de l’humidité de la pièce.
Cette humidité devient de l’eau dans le bac de condensat et doit être évacuée correctement par le drain.
Une unité mal positionnée ou une pente de drain inadéquate peut provoquer des problèmes d’écoulement.
C’est pourquoi, pendant l’installation, nous vérifions :
- le niveau de l’appareil;
- le raccord du drain;
- la pente de la conduite d’évacuation;
- l’absence d’étranglement;
- l’étanchéité des raccords;
- l’écoulement avant la remise du système au propriétaire.
L’échelle visible devant l’appareil sur la photo rappelle d’ailleurs qu’au moment de la prise de vue, nous étions encore dans la phase de travail et de vérification.
Le passage mural derrière l’unité : une finition qui doit rester discrète
Lorsqu’une installation le permet, nous aimons faire sortir les conduites directement derrière l’unité intérieure.
Cette méthode réduit considérablement la quantité de cache-tuyau visible dans la pièce.
Dans une maison déjà finie, chaque percement doit toutefois être planifié avec prudence. Il faut tenir compte de la structure du mur, des fils électriques, de la plomberie et de la trajectoire nécessaire vers l’extérieur.
Un trou quelques centimètres trop à gauche ou trop à droite peut compliquer tout le reste du projet.
Dans un système triple zone, la coordination de ces trois passages devient une partie importante du chantier.
Des erreurs simples peuvent réduire la qualité d’une installation pourtant équipée d’une excellente machine
Lors de l’installation d’une thermopompe Fujitsu Aquila XLTH triple zone, nous cherchons notamment à éviter :
- une unité intérieure placée dans un coin où l’air reste emprisonné;
- un appareil trop près du plafond;
- une unité soufflant directement vers une zone inconfortable pour les occupants;
- un drain sans pente suffisante;
- des conduites frigorifiques excessivement longues sans justification;
- trois unités dimensionnées sans tenir compte des charges individuelles;
- une unité extérieure choisie uniquement selon la somme théorique des BTU intérieurs;
- une mauvaise explication du fonctionnement commun chauffage/climatisation.
Ces détails influencent directement le confort à long terme.
Une installation réussie doit être confortable même lorsque l’on oublie qu’elle est là
L’objectif final d’une bonne installation CVAC est relativement simple : l’occupant ne devrait pas avoir à intervenir constamment pour obtenir une température stable.
L’unité intérieure visible sur cette réalisation de Saint-Jude est installée discrètement, en hauteur, à l’écart des zones d’occupation directe. Son rôle est de distribuer le chauffage ou la climatisation dans la pièce tout en s’intégrant naturellement au bâtiment.
Dans un système triple zone, cette même logique doit être répétée pour chacune des trois unités.
Le résultat est alors très différent d’une solution où une seule thermopompe tente de traiter toute la maison à travers des portes et des corridors.
Subventions : toujours vérifier la combinaison exacte installée
Les propriétaires intéressés par une thermopompe Fujitsu à Saint-Jude souhaitent naturellement connaître les aides financières disponibles.
Il est important de ne jamais présumer qu’une subvention s’applique simplement parce que le système porte une marque connue ou fonctionne à basse température.
L’admissibilité dépend généralement de la combinaison exacte des unités intérieure et extérieure, des certifications applicables et des règles du programme en vigueur au moment de l’installation.
Le document Fujitsu fourni présente les combinaisons techniques permises de la série Aquila, mais ne suffit pas à établir un montant précis de subvention pour cette réalisation. Pour une estimation fiable, nous vérifions les numéros de modèles exacts et les critères du programme applicable avant de confirmer un montant.
Notre approche AirGreen pour les thermopompes multizones
Chez AirGreen, nous réalisons des installations de thermopompes multizones Fujitsu en considérant le bâtiment dans son ensemble.
Nous ne commençons pas par demander où le client souhaite simplement « mettre les trois têtes ». Nous analysons plutôt où chaque unité pourra réellement chauffer et climatiser efficacement.
Nous planifions ensuite le réseau de conduites, les drains, les parcours électriques et l’emplacement de l’unité extérieure.
Cette méthode nous permet de réaliser des projets adaptés aussi bien à Saint-Jude qu’à Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud.
Ce projet de Saint-Jude résume bien notre vision d’un système triple zone
La partie la plus visible de cette installation est une unité murale blanche installée près du plafond.
Mais derrière cette apparente simplicité se trouve tout le travail de conception d’une thermopompe triple zone Fujitsu Aquila XLTH : sélection de la capacité, combinaison des unités intérieures, emplacement de chaque évaporateur, circulation de l’air, drainage et raccordement à une seule unité extérieure.
C’est précisément ce qui distingue une installation correctement conçue d’un simple assemblage d’équipements.
Une thermopompe multizone doit offrir un confort naturel dans plusieurs parties de la maison, sans forcer les occupants à constamment ajuster les réglages pour compenser une mauvaise distribution.
À Saint-Jude, cette unité Fujitsu AIRSTAGE installée en hauteur représente donc seulement la partie visible d’un projet beaucoup plus complet : trois zones de confort coordonnées dans un seul système CVAC adapté au climat québécois.
