Confort quatre saisons pour un immeuble urbain : une installation CVAC exemplaire sur toit plat
Contexte du projet
Dans un immeuble résidentiel du Sud-Ouest de Montréal, l’un des copropriétaires nous confie la mise en place d’une thermopompe murale pour assurer un refroidissement précis l’été et un chauffage économique en mi-saison. Le bâtiment possède un toit plat gravillonné avec plusieurs émergences (cheminées, prises d’air, évents). L’objectif : installer un condenseur Zephyr sur le toit, relier proprement les liaisons frigorifiques à la tête intérieure et garantir une fiabilité maximale sans compromettre l’étanchéité du toit ni gêner les autres occupants.
Pourquoi choisir Zephyr pour un toit urbain
-
Technologie Inverter : modulation fine du compresseur, économie d’énergie et température stable.
-
Empreinte compacte : format adapté aux zones techniques exiguës et toits partagés.
-
Acoustique maîtrisée : ventilateur et carénage optimisés pour un fonctionnement discret, indispensable en copropriété.
-
Maintenance facilitée : accès aisé aux panneaux et fourniture de pièces disponible localement via notre réseau.
Mise en œuvre AirGreen : ce que nous avons réalisé sur ce toit plat
Étude préalable et implantation
-
Relevé des dégagements autour des émergences afin d’éloigner l’unité des rejets d’air vicié (cuisine/salle de bain) et des prises d’air neuf.
-
Orientation du soufflage à l’opposé des obstacles pour éviter les recirculations d’air chaud en mode climatisation et conserver un échange thermique optimal.
-
Cheminement protégé pour les techniciens : nous prévoyons un couloir de service libre de tout obstacle, utile pour l’entretien périodique.

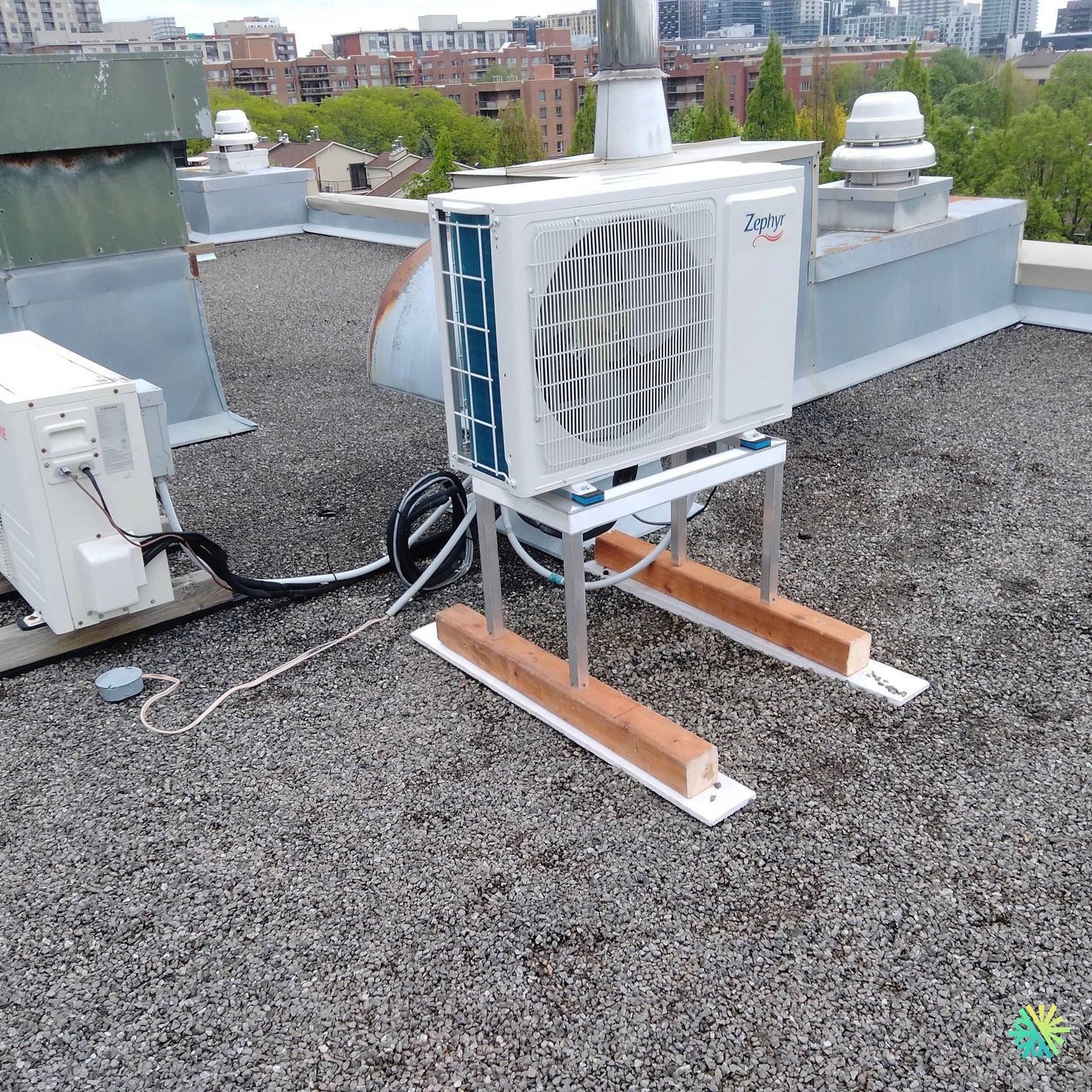

Supportage sur stand surélevé
-
Structure en acier galvanisé montée sur patins antivibratiles bleus pour limiter les transmissions solidiennes au bâtiment.
-
Semelles répartitrices posées sur le gravier avec cales en bois traité fixées sur platines pour repartir la charge et résister au gel-dégel.
-
Garde au sol augmentée : la hauteur du support garde l’unité au-dessus de l’accumulation de neige et des flaques, tout en dégageant l’aspiration et le refoulement.
Liaisons frigorifiques et électricité
-
Parcours optimisé via une cheminée technique existante : aucune ouverture nouvelle dans la membrane; nous empruntons un passage étanche déjà prévu pour les services, puis redescendons vers l’appartement.
-
Longueur totale estimée : 12 à 18 mètres, parfaitement compatible avec les préconisations Zephyr (avec ajout de réfrigérant si nécessaire selon la longueur réelle).
-
Isolation des deux lignes avec mousse haute densité et ruban UV pour résister aux rayons solaires et aux écarts de température.
-
Câble de communication et alimentation dédiée sur disjoncteur séparé; disconnect extérieur installé en proximité immédiate du condenseur conformément au code.
Gestion des condensats
-
Côté extérieur : le condenseur se draine à même le toit; nous vérifions l’écoulement vers les entrées pluviales afin d’éviter les flaques sous l’unité.
-
Côté intérieur : drainage gravitaire privilégié avec pente continue jusqu’au point de sortie; si l’architecture l’impose, une pompe de condensats silencieuse et anti-siphonage est prévue.
Étanchéité et durabilité du toit
-
Zéro perforation inutile : liaisons passées dans la gaine technique avec manchons coupe-feu à la traversée des planchers.
-
Quincaillerie inox et peinture galvanisée à froid sur les coupes pour prévenir la corrosion.
-
Protection mécanique des isolants et des câbles par goulottes UV aux zones exposées au piétinement.
Mise en service rigoureuse
-
Épreuve à l’azote avec recherche de fuite (savon + manomètres) sur toute la ligne.
-
Tirage au vide profond jusqu’à stabilisation, puis essai de remontée pour confirmer l’absence d’humidité.
-
Ouverture des vannes et lecture températures/pressions en modes froid et chaleur.
-
Contrôles acoustiques et vibratoires sur le stand.
-
Formation de l’occupant : modes, consignes, entretien des filtres, bonnes pratiques hivernales.
Résultats : efficacité réelle et confort urbain
-
Refroidissement uniforme de la zone jour, sans courant d’air agressif grâce à la modulation Inverter.
-
Chauffage d’appoint performant au printemps et à l’automne; en période plus froide, la thermopompe réduit significativement l’appel aux résistances électriques.
-
Silence : le niveau sonore reste contenu pour les voisins des toits adjacents et les occupants du dernier étage.
-
Esthétique : le condenseur, aligné avec les autres équipements de toiture, respecte la trame architecturale et laisse dégagés les accès d’entretien.
Conseils AirGreen pour une thermopompe sur toit plat à Montréal
Bonnes pratiques d’usage
-
Consignes stables : laisser l’Inverter travailler; éviter les écarts de réglage trop fréquents.
-
Dégagements : maintenir 1 m libre devant le refoulement et dégager les entrées pluviales.
-
Dégivrage : en hiver, ne coupez pas l’alimentation; laissez la machine gérer ses cycles.
Entretien et inspections
-
Filtre de la tête intérieure : nettoyage toutes les 4 à 8 semaines.
-
Inspection annuelle par AirGreen : vérification des pressions, évaporateur/condenseur, serrage des bornes électriques, contrôle de la membrane autour du passage technique.
-
Après tempête : confirmer qu’aucun gravier ou débris n’obstrue la grille; vérifier la stabilité des patins.
Erreurs fréquentes à éviter (et comment nous les prévenons)
-
Condenseur trop près d’un rejet d’air (hotte/cuisine) → risque de graissage de la batterie et baisse de rendement : nous mesurons et repositionnons au besoin.
-
Appui direct sur la membrane → poinçonnement : nous utilisons des semelles et patins répartiteurs dimensionnés.
-
Surdimensionnement de la capacité en BTU → cycles courts : nous dimensionnons selon les surfaces, l’ensoleillement et l’isolation réelle.
-
Drain intérieur mal pensé → fuites et taches : pente contrôlée, coudes anti-odeur et essais en charge.
Subventions et admissibilité
Les thermopompes murales à haut rendement peuvent être admissibles à certains programmes au Québec, sous réserve de la plage de fonctionnement à basse température et des niveaux d’efficacité certifiés. Notre équipe accompagne les clients de Montréal, Laval, Longueuil, Rive Nord et Rive Sud pour vérifier l’éligibilité et constituer les dossiers lorsque l’ensemble intérieur/extérieur satisfait les critères en vigueur.
Pourquoi confier votre projet à AirGreen
-
Maîtrise des toits plats montréalais : logistique d’accès, protection des membranes, gestion des dégagements et des vents dominants.
-
Finitions propres : capotage UV continu, fixations inox, stand rigide et nivelé, documentation remise au client.
-
Service complet : installation CVAC, entretien CVAC et service après-vente rapide sur Zephyr et autres marques courantes.
-
Couverture étendue : interventions à Montréal, Laval, Longueuil, ainsi que sur la Rive Nord et la Rive Sud.
FAQ express
Une unité sur toit est-elle plus bruyante ?
Non, un support antivibratile bien conçu et des dégagements suffisants maintiennent un niveau sonore très bas pour les occupants et le voisinage.
Que se passe-t-il en hiver ?
Le stand surélevé garde l’unité au-dessus de la neige. Les cycles de dégivrage protègent l’échangeur; un passage de service dégagé suffit à l’entretien hivernal.
Combien de temps dure l’installation ?
Dans un immeuble avec accès toiture, une journée suffit généralement pour la pose, le vide, les essais et la mise en service.
