Installation d'un échangeur d'air vänEE Série AI V160H75RS à Havelock, dans la MRC du Haut-Saint-Laurent

Une maison neuve trop étanche pour respirer seule : notre chantier de ventilation à Havelock

Havelock, c'est 800 habitants, des érablières, des rangs qui filent vers la frontière et des maisons neuves construites loin des grands centres. C'est aussi, l'hiver, des nuits à -28 °C où l'air extérieur descend sous 20 % d'humidité relative pendant que l'air intérieur, lui, sature. Le chantier dont nous parlons ici est celui d'une résidence de plain-pied de 1 600 pi², trois chambres, sous-sol non aménagé, autoconstruite par les propriétaires et livrée à l'automne. Charpente saine, membrane d'étanchéité soignée, uréthane giclé aux solives de rive, fenêtres à triple vitrage. Une enveloppe serrée, exactement comme le Code de construction du Québec l'exige aujourd'hui.

Et c'est précisément là que la ventilation mécanique cesse d'être une option. Une maison qui atteint 1,5 changement d'air à l'heure à 50 Pa ne se purge plus par ses fuites. L'humidité produite par la cuisson, les douches, la respiration et le séchage du linge reste à l'intérieur, les composés organiques volatils des matériaux neufs aussi, et le CO₂ grimpe pendant la nuit dans les chambres fermées. Chez AirGreen, nous voyons ce scénario chaque saison, autant à Havelock qu'à Saint-Chrysostome, Ormstown, Huntingdon ou Hemmingford.

Ce que les propriétaires nous ont décrit avant notre visite

Les propriétaires n'ont pas appelé pour de la théorie. Ils ont appelé pour trois observations concrètes, notées pendant leur premier hiver :

• De la condensation persistante dans le bas des fenêtres des chambres, dès que la température extérieure passait sous -15 °C.
• Une odeur de renfermé au réveil dans la chambre principale, porte fermée, malgré une maison neuve.
• Un sous-sol qui gardait une humidité relative de 65 % à 70 % en février, mesurée par leur propre hygromètre.

Le troisième point est celui qui nous a fait accélérer. Une dalle neuve dégage de l'humidité pendant 12 à 18 mois, et un sous-sol non aménagé qui plafonne à 70 % d'humidité relative en plein hiver est un sous-sol qui prépare des moisissures dans la laine minérale dès que les murs seront fermés.

Notre relevé sur place : calcul de débit avant tout choix d'appareil

Avant de nommer une marque, nous calculons. La norme CSA F326 et le chapitre Bâtiment du Code établissent une capacité de ventilation totale par pièce : 10 L/s pour la chambre principale, 5 L/s par chambre additionnelle, 5 L/s pour le salon, la salle à manger et la cuisine, et 10 L/s pour un sous-sol non fini. Pour cette maison, l'addition donnait environ 45 L/s, soit près de 95 pi³/min de capacité totale exigée, avec un débit d'extraction continu visé autour de 50 à 55 pi³/min en basse vitesse.

Ce chiffre change tout. Un appareil d'entrée de gamme à 90 pi³/min maximum aurait été à bout de souffle dès qu'on lui demandait la haute vitesse avec un réseau réel, ses coudes et sa perte de charge. À l'inverse, un appareil de 230 pi³/min aurait été surdimensionné, plus cher, plus encombrant sous les solives et incapable de moduler proprement en bas de gamme.

Pourquoi le vänEE Série AI V160H75RS pour cette maison

Nous avons retenu le vänEE Série AI V160H75RS, un ventilateur récupérateur de chaleur (VRC) à bouches latérales. Les données qui ont pesé dans la décision :

• Plage de débit de 35 à 159 pi³/min à 0,2 po d'eau, ce qui place notre besoin de 55 pi³/min en plein milieu de la courbe, là où un appareil est silencieux et efficace.
• Efficacité de récupération sensible (ERS) de 77 % à 0 °C et, surtout, 67 % à -25 °C. C'est ce deuxième chiffre qui compte dans le Haut-Saint-Laurent. Beaucoup d'appareils s'effondrent sous -20 °C ; celui-ci conserve les deux tiers de la chaleur de l'air vicié à la température la plus dure de l'année.
• Efficacité sensible apparente de 81 % à 0 °C.
• Moteurs PMSM ECM sur les deux ventilateurs. La consommation électrique en continu est une dépense de 8 760 heures par année : c'est là que la différence entre un moteur PSC et un moteur à aimants permanents devient tangible sur la facture d'Hydro-Québec.
• Dégivrage par recirculation, qui isole momentanément l'apport extérieur et fait circuler l'air intérieur à travers le noyau pour le dégeler, sans jamais mettre la maison en dépression.
• Technologie Virtuo avec vérification de débit et équilibrage automatique, plus un écran ACL intégré à l'appareil.
• Filtres MERV 8 lavables et homologation HVI, un détail administratif qui a une valeur en dollars, comme nous l'expliquons plus bas.
• Encombrement de 19 1/8 po de hauteur, 23 1/2 po de largeur, 16 3/8 po de profondeur, pour 35 lb. Un boîtier compact qui se loge sous des solives de 9 1/4 po sans manger la hauteur libre du sous-sol.

Le point de dégivrage par recirculation mérite une insistance particulière ici, parce que cette maison est chauffée en appoint par un poêle à bois. Un appareil qui dégivre en coupant l'apport d'air neuf tout en continuant à extraire met la maison en pression négative. Dans une maison très étanche avec un appareil à combustion, cette dépression peut inverser le tirage de la cheminée. Le choix d'un VRC à dégivrage par recirculation n'est pas un raffinement technique : c'est une décision de sécurité.

Le déroulement de l'installation, poste par poste

Deux techniciens, une journée et demie sur place.

Suspension et isolation vibratoire

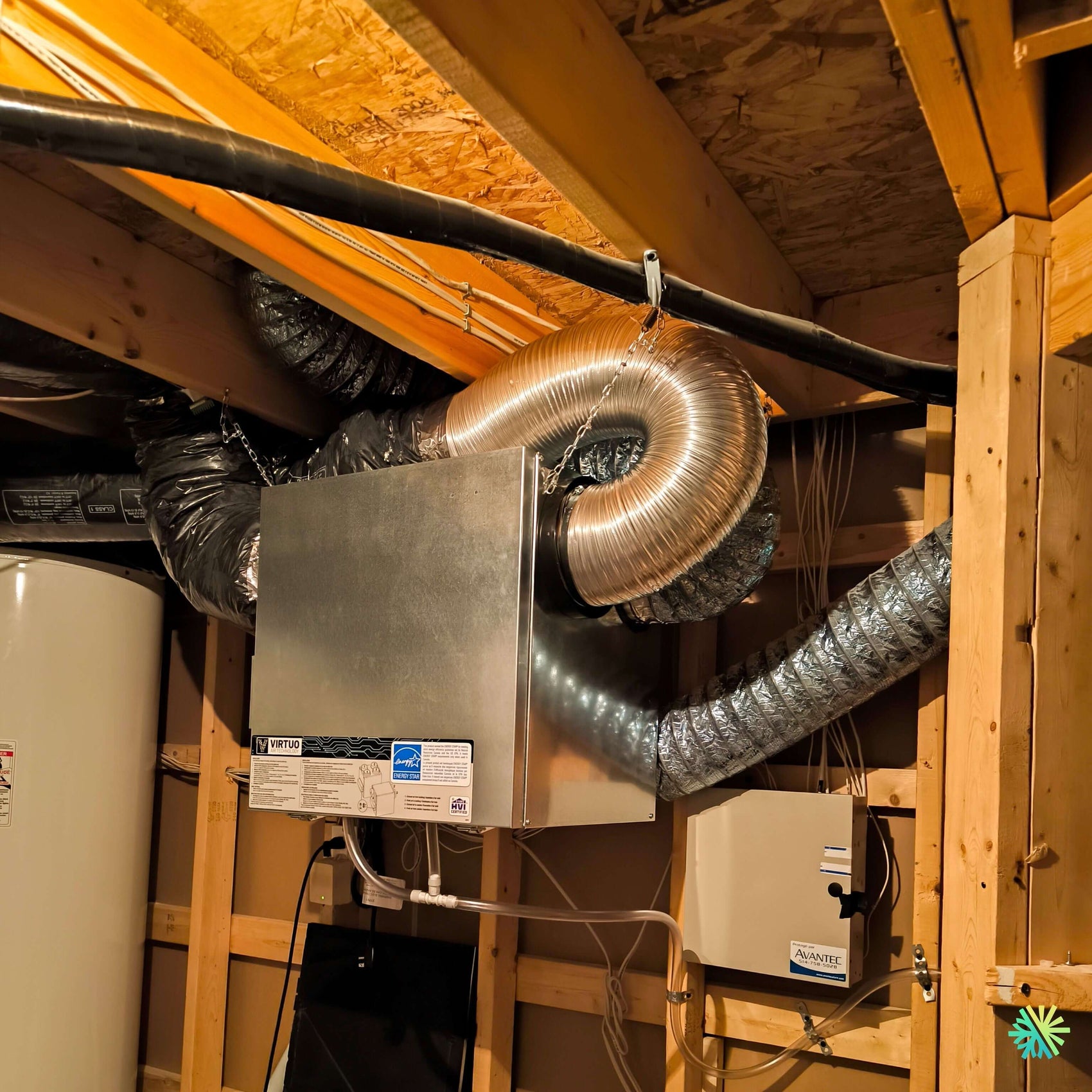

L'appareil est suspendu par chaînes et ressorts, accroché à des crochets vissés directement dans les solives de plancher, à proximité du chauffe-eau. Les ressorts ne sont pas décoratifs : ils désolidarisent le boîtier de la structure de bois. Sans eux, la moindre vibration du moteur se transmet aux solives et remonte dans le plancher du salon, où elle devient un bourdonnement de fond que le client entend chaque nuit. Nous avons aussi laissé un dégagement frontal suffisant pour ouvrir la porte d'accès et sortir le noyau à deux mains, sans démonter un conduit.

Raccordement des quatre bouches

Les quatre bouches de 6 po ont été raccordées avec des conduits flexibles isolés pour les deux parcours extérieurs (prise d'air neuf et rejet d'air vicié) et un conduit d'aluminium flexible pour le raccord court côté intérieur. L'isolation des deux conduits extérieurs n'est jamais négociable : un conduit nu qui transporte de l'air à -25 °C dans un sous-sol à 20 °C se couvre de condensation sur toute sa longueur, puis goutte sur l'isolant et la charpente.

Chaque raccord a été serré au collet, scellé et supporté à intervalles réguliers. Les flexibles ont été tendus au maximum : un conduit flexible affaissé ou écrasé peut doubler la perte de charge d'un parcours et faire perdre 20 pi³/min à un appareil parfaitement dimensionné.

Capots extérieurs

Les capots de prise d'air neuf et de rejet ont été installés à plus de 6 pi l'un de l'autre, sur des façades différentes, à bonne distance de la sortie de sécheuse et de l'évent de plomberie. À Havelock, les vents dominants d'hiver arrivent de l'ouest-sud-ouest : nous avons placé la prise d'air à l'abri de cette exposition directe pour limiter la neige poudreuse aspirée dans le grillage.

Réseau de distribution dédié

Comme la maison n'a pas de système à air pulsé, nous avons monté un réseau entièrement dédié : extraction dans les deux salles de bain et la salle de lavage, apport d'air neuf dans les trois chambres et le salon, plus une reprise au sous-sol pour attaquer directement l'humidité de la dalle. Les grilles murales sont des registres de type Whisper, réglables individuellement.

Drain et condensat

Le VRC produit du condensat en hiver. Le drain a été raccordé avec une boucle de siphon correctement remplie, en pente continue vers le renvoi de plancher. Un siphon absent ou une pente inversée, et l'appareil renvoie de l'air par le drain ou accumule l'eau dans le bac jusqu'au débordement.

Équilibrage et mise en service

L'équilibrage a été effectué à la mise en service, apport et extraction mesurés et ajustés jusqu'à obtenir des débits égaux. Un VRC déséquilibré n'est pas un VRC : s'il extrait plus qu'il n'apporte, il crée une dépression qui aspire de l'air non conditionné par les fissures et augmente le risque de refoulement du poêle à bois. S'il apporte plus qu'il n'extrait, il pousse de l'air humide dans les murs, où la vapeur condense contre le pare-air.

Résultat mesuré trois semaines après la mise en service, en pleine vague de froid : humidité relative stabilisée entre 38 % et 42 % au rez-de-chaussée, 52 % au sous-sol, condensation aux fenêtres disparue.

Nos repères d'installation d'un VRC, du Haut-Saint-Laurent jusqu'à Montréal, Laval et la Rive-Sud

Le chantier de Havelock reprend des principes que nous appliquons partout. Sur la Rive-Nord, à Blainville et Terrebonne, nous installons régulièrement des VRC dans des maisons certifiées Novoclimat, où l'échangeur d'air fait partie intégrante des exigences du programme. Sur la Rive-Sud, à Saint-Bruno et Chambly, nous remplaçons beaucoup d'appareils des années 1990 dont le noyau est colmaté et le moteur PSC devenu bruyant. À Longueuil, dans les triplex, le défi est le partage des parcours de conduits entre logements. À Montréal, sur le Plateau et dans Rosemont, la contrainte est la place : l'appareil finit souvent dans un garde-robe de rangement, ce qui impose de penser l'accès au noyau avant même de percer le premier trou. À Laval, les bungalows des années 1970 rénovés et réisolés basculent presque tous dans la catégorie « maison trop étanche pour se ventiler seule ».

Les erreurs que nous corrigeons le plus souvent

1. Choisir l'appareil au prix plutôt qu'au débit. Un VRC sous-dimensionné tourne en haute vitesse en permanence, consomme davantage, fait du bruit et s'use plus vite.
2. Rapprocher les deux capots extérieurs. Moins de 6 pi de séparation, et l'appareil réaspire son propre air vicié. L'efficacité mesurée chute sans qu'aucun voyant ne s'allume.
3. Négliger l'isolation des conduits extérieurs. Nous avons ouvert des sous-sols où l'isolant sous le conduit était noirci sur trois pieds par des années de condensation.
4. Ne jamais équilibrer. Un appareil livré et branché sans mesure de débit est un appareil dont personne ne connaît la performance réelle.
5. Éteindre le VRC l'hiver pour économiser. C'est le moment de l'année où il est le plus utile, et où la récupération de chaleur rembourse le plus vite l'électricité consommée.
6. Oublier les filtres intérieurs. Des filtres intérieurs encrassés étranglent les deux débits simultanément.

Entretien : le calendrier que nous remettons à nos clients

• Aux 3 mois : retirer et laver les filtres intérieurs MERV 8 à l'eau tiède savonneuse, les laisser sécher complètement avant de les remettre.
• Aux 6 mois : sortir le noyau, l'aspirer, le rincer si nécessaire, vérifier le bac et le siphon de drain.
• Aux 12 mois : inspecter les grillages des capots extérieurs (insectes, feuilles, glace), vérifier la tension des conduits flexibles, revalider les débits.
• Aux 5 ans : équilibrage complet, surtout si le réseau a été modifié ou si des pièces ont été ajoutées au sous-sol.

Aide financière : le VRC est admissible

Le programme Rénoclimat accorde une aide de 500 $ pour l'installation ou le remplacement d'un VRC ou d'un VRE, à condition que l'appareil figure à la section 3 du répertoire des produits certifiés du Home Ventilating Institute (HVI). Le vänEE Série AI est homologué HVI, ce qui rend la demande recevable. Deux conditions pratiques à connaître : l'évaluation énergétique doit être réalisée avant et après les travaux, et la cote ÉnerGuide de la maison doit s'améliorer entre les deux visites. Concrètement, un VRC installé seul génère rarement assez de gains pour déclencher l'aide ; combiné à de l'isolation, à de l'étanchéisation ou au remplacement d'un système de chauffage, il devient un ajout rentable au dossier. Nous aidons nos clients à séquencer leurs travaux dans cet ordre.
