Quarante pieds de conduit flexible remplacés par de l'acier galvanisé, et un sonomètre pour le prouver
La mesure initiale, prise dans la chambre principale d'une maison du secteur Symbiocité à La Prairie, indiquait 41 dBA la nuit, échangeur d'air en marche à vitesse moyenne. Le propriétaire, ingénieur de formation, avait acheté un sonomètre avant de nous appeler. Il voulait un chiffre, pas une impression.
Le second symptôme était plus discret : la chambre du fond, à l'extrémité du réseau, recevait un filet d'air à peine perceptible, alors que le bureau situé à quinze pieds de l'appareil était balayé par un courant froid en janvier.
Un seul et même coupable expliquait les deux : le réseau de conduits.
Ce que nous avons trouvé au-dessus du plafond suspendu
L'installation d'origine, réalisée à la construction, comptait environ quarante pieds de conduit flexible sur le côté alimentation. Trois observations, toutes courantes :
- Affaissements entre les points de suspension. Le flexible pendait en festons, chaque creux formant une poche de pression.
- Rayons de courbure trop serrés. Deux coudes à angle droit repliés sur eux-mêmes, à moins d'un diamètre de rayon.
- Compression aux traversées. Le conduit passait écrasé entre une solive et un conduit de plomberie, réduit à peut-être 60 % de sa section.
Un conduit flexible correctement tendu impose déjà nettement plus de résistance à l'écoulement qu'un conduit rigide lisse du même diamètre. Affaissé, plié serré et comprimé, l'écart devient considérable, et il se paie sur trois plans : débit perdu, bruit généré, consommation électrique inutile.
Pourquoi nous privilégions le conduit rigide galvanisé
Le réseau que nous avons monté à La Prairie est en acier galvanisé rigide sur la quasi-totalité de son parcours, avec des tronçons flexibles courts uniquement aux endroits où ils servent réellement à quelque chose.
Ce que le rigide apporte
- Une paroi intérieure lisse. Moins de turbulence, moins de perte de charge, moins de bruit d'écoulement.
- Une géométrie stable dans le temps. Un conduit rigide bien suspendu conserve sa section pendant vingt ans. Un flexible s'affaisse dès la première année.
- La nettoyabilité. Un réseau rigide se brosse et s'aspire. Un flexible ondulé retient la poussière dans chaque creux et se déchire sous la brosse.
- L'étanchéité contrôlée. Joints vissés, scellés au ruban d'aluminium homologué ou au mastic, vérifiables à l'œil.
Où le flexible reste le bon choix
Le flexible n'est pas un mauvais matériau. C'est un matériau mal employé.
Nous l'utilisons délibérément :
- En manchon court à la sortie de l'appareil, sur douze à dix-huit pouces, pour découpler les vibrations du caisson du réseau rigide. C'est visible sur notre chantier de La Prairie, aux buses de l'appareil.
- En raccordement final à une grille, lorsque la géométrie du plafond fini l'impose.
- Pour contourner un obstacle ponctuel qu'un coude rigide ne peut pas franchir proprement.
Dans ces trois cas, nous appliquons les mêmes règles : conduit tendu, jamais lové en réserve; support tous les quatre pieds environ; rayon de courbure d'au moins un diamètre, préférablement un et demi; aucune compression.
Le scellement, un détail qui décide de tout
Le ruban toilé gris, communément appelé « duct tape », n'a pas sa place sur un réseau de ventilation. Son adhésif sèche, se craquelle et lâche en deux à quatre ans dans un vide technique chaud. Nous scellons au ruban d'aluminium homologué ou au mastic pour conduits, avec vis aux emboîtements.
Un réseau qui fuit de 15 % livre 15 % de moins aux chambres tout en consommant autant. La fuite est invisible et permanente.
Le choix structurant : trois façons de raccorder un échangeur d'air
C'est la question que le propriétaire de La Prairie nous a posée après le diagnostic, et c'est celle que se posent la plupart des lecteurs qui comparent des soumissions sur la Rive Sud. Les trois méthodes n'ont ni le même prix ni le même résultat.
Méthode 1 — Installation simplifiée
L'échangeur d'air puise l'air vicié dans le plénum de retour de la fournaise et y réinjecte l'air frais.
- Coût : le plus bas
- Distribution : dépend entièrement du ventilateur de la fournaise
- Contrainte majeure : le ventilateur central doit tourner, en continu ou asservi à l'échangeur d'air. Sans cet asservissement, l'air frais stagne dans le plénum et retombe au sous-sol.
- Risque de court-circuit : si la prise d'air vicié et l'injection d'air frais sont trop rapprochées dans le plénum, l'appareil tourne en boucle sur lui-même. Nous les espaçons franchement, en général d'au moins trois pieds, et l'injection se fait en amont de la fournaise.
À réserver aux budgets serrés et aux maisons déjà équipées d'un réseau à air pulsé bien conçu.
Méthode 2 — Installation partiellement dédiée
L'évacuation est faite par des grilles dédiées dans les salles de bain, la salle de lavage et la cuisine. L'alimentation reste injectée dans le plénum de retour.
- Coût : intermédiaire
- Avantage réel : l'humidité et les odeurs sont captées à la source, là où elles sont produites
- Limite : la distribution d'air frais reste tributaire du ventilateur central
C'est le compromis que nous recommandons le plus souvent en rénovation, lorsque les plafonds des chambres sont finis et que percer un réseau d'alimentation complet impliquerait des travaux de plâtre importants.
Méthode 3 — Installation entièrement dédiée
Deux réseaux distincts : alimentation vers les chambres, le salon et le bureau; évacuation depuis les salles de bain, la cuisine et la salle de lavage. L'échangeur d'air fonctionne indépendamment du système de chauffage.
- Coût : le plus élevé
- Performance : la meilleure, sans comparaison
- Autonomie : l'appareil ventile même quand la fournaise ou la thermopompe est à l'arrêt, ce qui compte beaucoup en mi-saison
C'est cette méthode que nous avons retenue à La Prairie, dans une maison à haute performance énergétique où l'étanchéité de l'enveloppe rend la ventilation mécanique non négociable.
Le détail qui change le confort en janvier : le réchauffeur de conduit
Une installation entièrement dédiée souffle de l'air frais directement dans les chambres. Même après passage dans le noyau de récupération, cet air reste plus froid que l'air ambiant lors des grands froids de la Rive Sud.
Venmar propose deux réchauffeurs de conduit électriques :
- 1604103 (EDH 6.1) — 6 po de diamètre, 1 kW, 120 VAC, thermostat interne ajustable à une étape
- 02120 — 6 po de diamètre, 2000 W, 220 V, température ajustable de 0 °C à 40 °C
Installé sur le tronçon principal d'alimentation, en aval de l'appareil, il tempère l'air entrant et supprime la sensation de courant d'air aux grilles de chambre. C'est la différence entre un système que les occupants laissent fonctionner et un système qu'ils débranchent au premier janvier.
Les composants de réseau que nous spécifions
Le catalogue Venmar couvre l'ensemble du parcours de l'air :
- Bouches d'air Whisper — 4 po (01269), 5 po (02863), 6 po (01271), et registre blanc 8 po (03585)
- Grilles et registres — registre blanc 4 po x 10 po avec volet (00913), grille intérieure 8 po x 12 po (04790) et son adaptateur 8 po (04400)
- Transitions — T 8 x 8 x 8 (05261), coude 90° 4 po (01662), transition Y Tandem isolée (04319)
- Registres de contrôle d'air 24 VAC — 6 po (1603104), 7 po (1603106), 8 po (1603109), livrés normalement ouverts et convertibles en normalement fermés
- Conduit flexible isolé — 8 po x 30 pi (04399), 5 po x 20 pi (04316) — et non isolé pour l'intérieur (05247, 04396)
Les registres 24 VAC méritent une mention particulière : ils permettent d'asservir une portion du réseau, par exemple pour couper l'alimentation d'un sous-sol inoccupé, ou pour interconnecter proprement l'échangeur d'air et le système central.
L'électricité et le contrôle

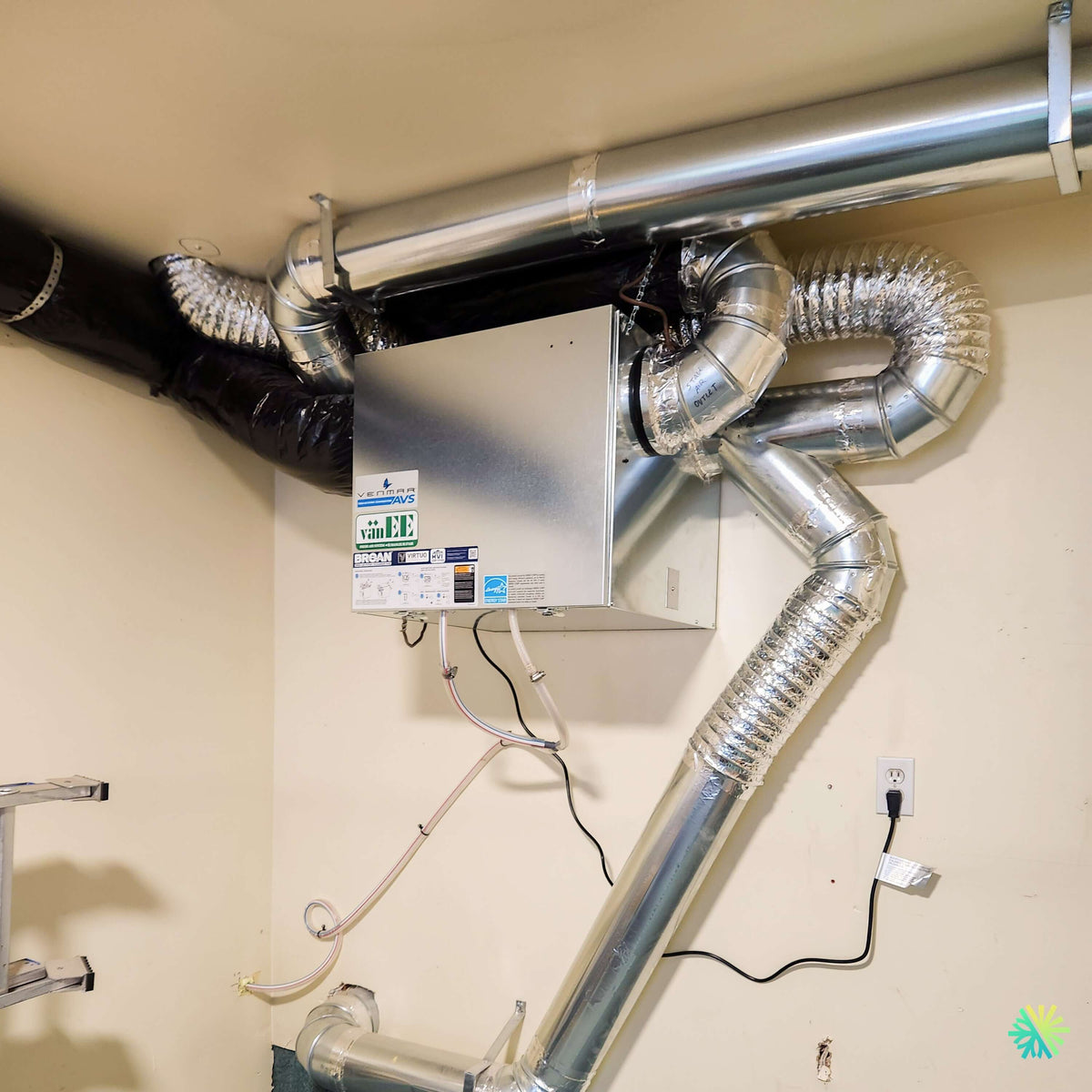

Sur la photo du chantier, deux éléments distincts se croisent sous l'appareil :
La prise 120 V dédiée. L'appareil est branché sur un réceptacle réservé, à portée du cordon, sans rallonge. C'est la configuration attendue par le manufacturier.
Le câble de commande basse tension. Le fil trois conducteurs qui relie la commande murale à l'appareil est laissé avec une boucle de service, non tendu. Nous le maintenons physiquement séparé du 120 V : croiser les deux dans un même trou de solive introduit du bruit électrique dans la ligne de commande, et les symptômes qui en découlent — écran qui se réinitialise, vitesse qui change seule — sont pénibles à diagnostiquer après coup.
L'identification. Chaque conduit reçoit une inscription indélébile de sa fonction, directement sur le métal, avant la fermeture du plafond. Le prochain technicien qui interviendra dans dix ans n'aura pas à deviner.
Les erreurs que nous corrigeons le plus souvent sur les réseaux de ventilation
- Utiliser du flexible sur tout le parcours parce qu'il s'installe plus vite.
- Empiler deux coudes dos à dos sans tronçon droit entre les deux. La turbulence générée équivaut à plusieurs pieds de conduit supplémentaires.
- Réduire le diamètre sous celui de la buse de l'appareil. Un appareil à collets de 6 po raccordé en 5 po perd du débit dès la première section.
- Sceller au ruban toilé.
- Omettre l'asservissement du ventilateur central dans une installation simplifiée ou partiellement dédiée.
- Laisser un conduit non isolé sur un tronçon qui transporte de l'air à température extérieure. Condensation garantie, taches au plafond ensuite.
- Suspendre les conduits avec du fil de fer au lieu de sangles larges, ce qui déforme la section.
- Ne pas laisser de dégagement de service devant la porte de l'appareil.
Résultat mesuré
Après remplacement du réseau d'alimentation en rigide, ajout du réchauffeur de conduit et équilibrage documenté, le sonomètre du propriétaire affichait 31 dBA dans la chambre principale à la même vitesse, et le débit à la chambre du fond était passé de quasi nul à une valeur conforme à la répartition prévue.
L'appareil n'avait pas changé. Le réseau, oui.
Certifications et aide financière
Les unités Venmar AVS et vänEE sont certifiées HVI et cUL, et plusieurs portent la certification ENERGY STAR, valide au Canada. Venmar est membre du Home Ventilating Institute depuis 1991 et membre de la HRAI. Les garanties varient selon la famille d'appareil, de deux à cinq ans sur les pièces, avec garantie limitée à vie sur le noyau de récupération de chaleur des VRC.
Le remplacement d'un VRC peut être admissible au programme Rénoclimat, à condition que l'évaluation énergétique initiale précède les travaux.
Ce que le chantier de La Prairie met en évidence
Une soumission d'installation CVAC qui ne précise pas la méthode de raccordement ni le type de conduit n'est pas comparable à une autre. Deux entrepreneurs peuvent proposer le même appareil, au même prix, et livrer des systèmes dont les performances diffèrent du simple au double.
Les trois questions à poser avant de signer :
- Installation simplifiée, partiellement dédiée ou entièrement dédiée?
- Conduit rigide ou flexible, et sur quelle proportion du parcours?
- Les débits seront-ils mesurés et remis par écrit à la fin des travaux?
