Installation d'une thermopompe centrale GREE FLEXX R32 de 4 tonnes à Saint-Théodore-d'Acton, MRC d'Acton

Montée sur pattes, tirée au vide, pesée au gramme : anatomie d'une mise en service extérieure en Montérégie

À Saint-Théodore-d'Acton, les maisons ne sont pas collées les unes sur les autres. On pourrait croire que cela simplifie l'installation d'une thermopompe centrale. C'est l'inverse. En milieu rural, l'unité extérieure encaisse la poudrerie qui traverse les champs, la neige qui glisse du toit, l'eau de dégivrage qui gèle sur place, et parfois trois pieds d'accumulation au sol entre deux passages de souffleuse. Le boîtier est le même qu'à Montréal. Le contexte, non.

Ce chantier-ci portait sur un système central complet : une GREE FLEXX R32 de 4 tonnes, unité extérieure GUD60W2/NhE-D(U) jumelée à l'appareil de traitement d'air GUD48AH2/G-D(U). La série FLEXX R32 est distribuée au Québec par Dettson, un fabricant établi à Sherbrooke, ce qui simplifie l'accès aux pièces et au soutien technique dans la région.

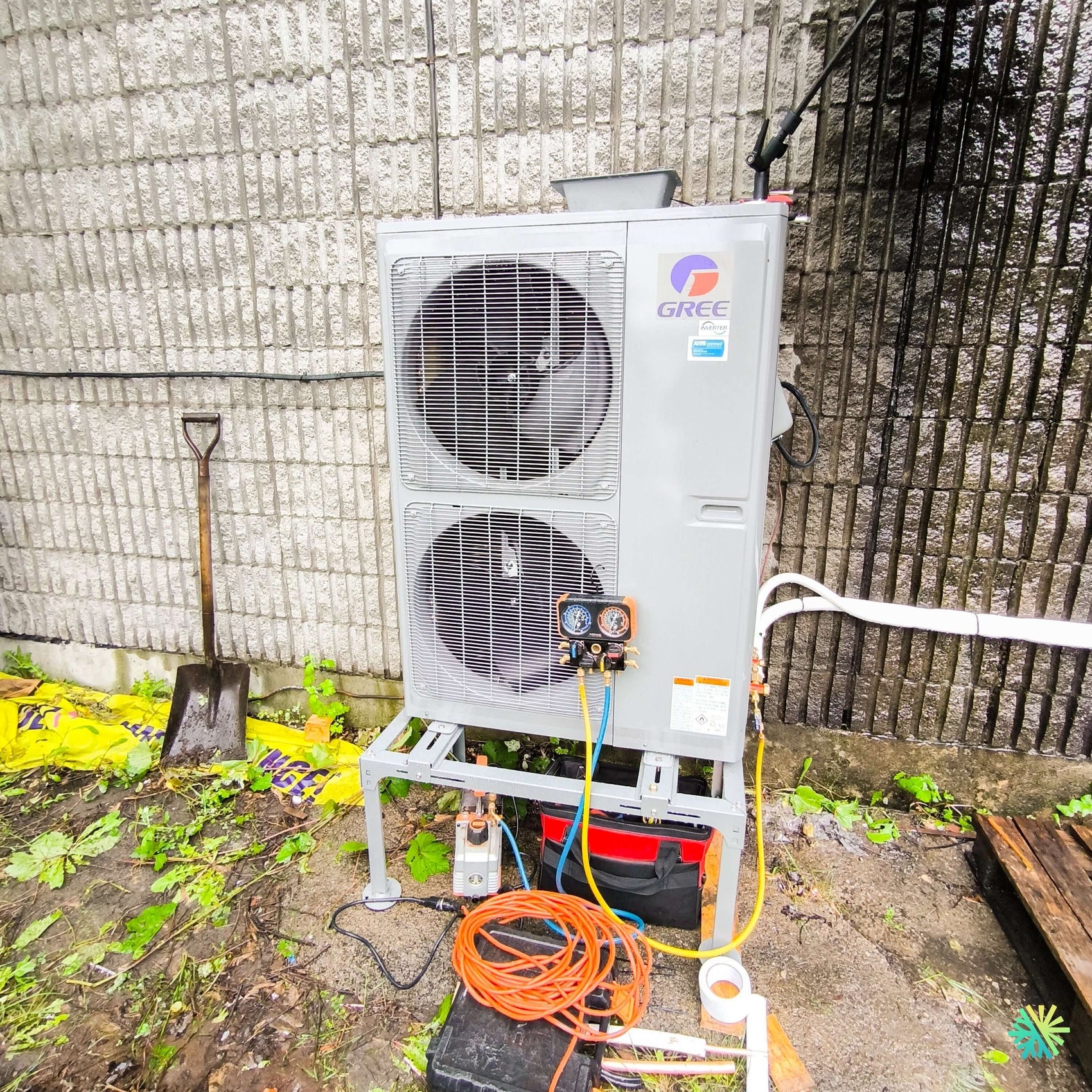

La photo de ce chantier a été prise au moment le plus déterminant de la journée : manomètres branchés, pompe à vide en marche, boyaux jaune et bleu raccordés aux vannes de service. C'est là que se décide la durée de vie du système, bien plus que dans le choix de la marque.

Le jumelage retenu et pourquoi ce calibre

Les chiffres du système installé, tirés des données du fabricant :

• Unité extérieure : GUD60W2/NhE-D(U) — deux ventilateurs, moteurs 2 × 1/6 HP
• Appareil de traitement d'air : GUD48AH2/G-D(U)
• Capacité nominale : 48 000 BTU en climatisation comme en chauffage
• Modulation en climatisation : 34 000 à 50 000 BTU — en chauffage : 34 000 à 52 000 BTU
• TRÉS2 (SEER2) : 19 — le meilleur rendement saisonnier de la gamme FLEXX
• CPSC2 (HSPF2) : 10 — TRÉ2 (EER2) : 12 — COP : 3,4
• Numéro AHRI : 217120761, homologation ENERGY STAR
• Réfrigérant R32, charge d'usine de 4,6 lb (162,3 oz)
• Chauffage garanti jusqu'à -30 °C, climatisation de -15 °C à 54 °C
• Alimentation 208-230 V : extérieur MCA 39,9 A / MOCP 45 A, intérieur MCA 7,1 A / MOCP 15 A
• Cabinet extérieur : 35 1/2 x 49 3/5 x 13 1/3 po, 241,4 lb (109,5 kg)
• Wi-Fi monté en usine, sonde de détection de fuite A2L incluse

Le choix des 4 tonnes n'est pas venu d'une règle au pied carré. La maison possède un grand rez-de-chaussée, un étage partiellement fini et un sous-sol chauffé, avec les apports solaires typiques d'une implantation dégagée en campagne. Le calcul de charge donnait une demande de pointe qui se logeait confortablement dans la fenêtre de modulation du GUD48AH2/G-D(U).

C'est cette fenêtre — 34 000 à 50 000 BTU — qui compte le plus. Un appareil qui ne descend jamais sous 34 000 BTU sur une maison qui n'en demande que 20 000 en mars fonctionnerait par à-coups. Ici, la charge réelle croise la plage de modulation pendant la grande majorité de la saison, ce qui donne des cycles longs, une déshumidification correcte en juillet et une température stable d'une pièce à l'autre.

Le cabinet à deux ventilateurs : ce que cela change à l'implantation

L'unité extérieure du calibre 4 et 5 tonnes est un cabinet vertical mince — 13 1/3 po de profondeur seulement — avec deux ventilateurs superposés et une décharge frontale. Ce format se glisse le long d'un mur là où un appareil carré classique ne passerait pas. Il impose en revanche une discipline précise :

• Le dégagement arrière doit rester libre. La batterie aspire par l'arrière et par les côtés. Un cabinet plaqué contre un mur de blocs de béton aspire son propre air rejeté, ce qui fait chuter la capacité en chauffage exactement au moment où on en a besoin.
• La décharge frontale ne doit viser ni une haie, ni un cabanon, ni une clôture pleine. L'air sortant doit pouvoir s'éloigner sans revenir.
• Les deux ventilateurs travaillent ensemble. Une obstruction partielle en haut ou en bas déséquilibre le débit sur la batterie et fausse la lecture des pressions en mise en service.

Sur ce chantier, l'appareil est adossé au mur de fondation avec le dégagement requis derrière la batterie et une trajectoire de décharge dégagée vers la cour.

Le support surélevé : la décision la plus rentable de la journée

L'appareil ne repose pas sur une dalle au sol. Il est monté sur un support en acier galvanisé à pieds réglables, ce qui le place bien au-dessus du niveau du sol. Trois raisons, toutes vérifiables l'hiver suivant :

1. L'accumulation de neige. À Saint-Théodore-d'Acton, la neige au sol ne fond pas entre décembre et mars. Un appareil posé bas finit enseveli, la batterie bouchée, le dégivrage inefficace.
2. L'eau de dégivrage. En chauffage, la thermopompe inverse son cycle plusieurs fois par jour pour dégeler sa batterie. Cette eau doit quitter le bac de base et s'éloigner. Si elle s'accumule sous l'appareil, elle gèle, monte, et finit par emprisonner le ventilateur inférieur dans un bloc de glace.
3. L'entretien. Un appareil surélevé se nettoie, s'inspecte et se répare debout, pas à genoux dans la boue.

Nous ajoutons systématiquement un lit de pierre nette sous le support pour que l'eau de dégivrage percole plutôt que de stagner. Le petit détail qui distingue une installation qui passe dix hivers d'une installation qui demande une visite chaque février.

La mise sous vide : l'étape que le client ne voit jamais et qui décide de tout

Sur la photo, la pompe à vide tourne au pied de l'appareil, reliée aux manomètres par le boyau jaune. C'est l'étape la plus souvent bâclée dans l'industrie, et la seule qu'un propriétaire ne peut absolument pas vérifier après coup.

Voici ce que nous faisons, dans l'ordre :

1. Épreuve de pression à l'azote sec sur la ligne frigorifique complète avant toute mise sous vide, avec maintien et lecture chronométrée. Une fuite se trouve à l'azote, pas au réfrigérant.
2. Balayage à l'azote pour chasser l'humidité résiduelle des raccords neufs.
3. Mise sous vide profonde avec micronomètre branché à l'extrémité opposée de la pompe, jamais sur la pompe elle-même.
4. Test de remontée (decay test) : la pompe est isolée et la lecture doit rester stable. Une remontée rapide signale de l'humidité ou une fuite. Une remontée lente qui se stabilise signale de l'humidité résiduelle.
5. Ouverture des vannes de service seulement une fois le vide validé et documenté.

Avec le R32, cette rigueur n'est pas optionnelle. L'humidité résiduelle dans un circuit R32 réagit avec l'huile POE et forme des acides qui attaquent le bobinage du compresseur. Le système fonctionne parfaitement pendant deux ans, puis meurt sans avertissement. Personne ne fait le lien avec les quinze minutes économisées le jour de l'installation.

Charge de réfrigérant : peser, noter, coller

Le GUD60W2/NhE-D(U) quitte l'usine avec 4,6 lb de R32, une charge prévue pour une longueur de ligne de 24,6 pi (7,5 m). Au-delà, il faut ajouter 0,22 oz par pied linéaire (20 g/m).

Les limites du fabricant encadrent le travail :

• Ligne liquide : 3/8 po — Ligne gaz : 3/4 po
• Longueur maximale entre les unités : 98,4 pi (30 m)
• Dénivelé maximal : 49,2 pi (15 m)

Nous mesurons la longueur réelle, nous calculons l'ajout, nous pesons sur une balance électronique et nous inscrivons la valeur sur une étiquette apposée dans le compartiment électrique. Un système chargé « à l'oreille » ou « aux pressions » sur un appareil à compresseur inverter est un système dont personne ne pourra jamais diagnostiquer une dérive de rendement, parce que la référence de départ n'existe pas.

Les raccords évasés sont serrés au couple prescrit avec une clé dynamométrique, puis contrôlés au détecteur électronique. Le R32 appartient à la classe A2L, faiblement inflammable : les étiquettes orange visibles sur le panneau inférieur de l'appareil ne sont pas décoratives. Une fuite lente à un raccord mal serré n'est pas seulement une perte de rendement.

Raccordement électrique et sectionneur

Avec un MCA de 39,9 A et un MOCP de 45 A, l'unité extérieure n'est pas un appareil qu'on branche sur un circuit existant en espérant que ça passe. Le circuit dédié, le calibre de conducteur, le sectionneur à proximité de l'appareil et le cheminement du câble d'interconnexion à basse tension sont vérifiés avant même la commande du matériel.

L'appareil intérieur, lui, ne demande que 7,1 A de MCA avec un MOCP de 15 A. La différence surprend souvent les propriétaires : c'est le compresseur extérieur qui consomme, pas le ventilateur intérieur.

Bruit, voisinage et implantation en campagne

Le cabinet est annoncé jusqu'à 63 dB(A) en pression sonore à haute vitesse. En pratique, un compresseur inverter passe la majeure partie de sa vie à vitesse réduite, donc bien en dessous. Mais l'implantation compte quand même :

• Éviter de placer l'appareil sous une fenêtre de chambre, même à la campagne.
• Éviter les angles rentrants entre deux murs, qui renvoient le son plutôt que de le laisser se disperser.
• Prévoir des plots antivibratoires entre le cabinet et son support, surtout quand le support est ancré à une structure.

Un mur de blocs de béton comme celui de ce chantier réfléchit le son. Le dégagement laissé derrière l'appareil sert donc deux fonctions à la fois : l'aéraulique et l'acoustique.

Jumelage certifié : pourquoi le numéro AHRI compte plus que le tonnage

Une thermopompe centrale n'est pas un appareil, c'est une paire. Le rendement annoncé — ici 19 TRÉS2 — n'existe que pour la combinaison exacte GUD60W2/NhE-D(U) + GUD48AH2/G-D(U), enregistrée sous le numéro AHRI 217120761.

Changer l'appareil intérieur pour un modèle d'un autre calibre, ou récupérer un serpentin existant parce qu'il « a l'air de la bonne grandeur », détruit trois choses d'un coup : le rendement réel, la certification ENERGY STAR, et l'admissibilité aux programmes d'aide financière. Nous ne proposons que des paires certifiées, et nous fournissons le numéro AHRI au dossier.

Subventions : ce qu'il faut valider avant l'achat

Un système central certifié ENERGY STAR avec un numéro AHRI valide entre dans les programmes québécois d'aide à l'installation de thermopompes. Le programme LogisVert d'Hydro-Québec établit généralement l'aide à partir de la capacité certifiée de l'appareil à -8 °C, ce qui explique pourquoi deux systèmes de même tonnage n'ouvrent pas droit au même montant. Rénoclimat peut s'ajouter lorsque d'autres travaux d'écoénergie accompagnent l'installation, et Chauffez vert vise le remplacement d'un système au mazout ou au propane — un cas fréquent dans la MRC d'Acton.

Deux conditions font échouer beaucoup de demandes :

• L'entrepreneur doit être inscrit au programme et détenir une licence RBQ valide. L'inscription n'est pas automatique.
• La paire exacte installée doit figurer sur la liste des appareils admissibles, et le numéro AHRI doit correspondre à ce qui est réellement en place.

Les montants et les règles évoluent d'une année à l'autre. Chez AirGreen, nous validons l'admissibilité avant la commande, pas après la facture.

Les erreurs qui reviennent le plus souvent sur une installation extérieure

• Poser l'appareil trop bas. L'erreur la plus courante au Québec, et la plus coûteuse en appels de service hivernaux.
• Escamoter la mise sous vide. Invisible le jour même, fatale à moyen terme sur un circuit R32.
• Ne pas documenter la charge ajoutée. Tout diagnostic futur commence alors à l'aveugle.
• Coller le cabinet au mur. La recirculation d'air se paie en capacité de chauffage à -20 °C.
• Isoler seulement la ligne d'aspiration. Sur un système en chauffage, les deux lignes travaillent; l'isolant doit être continu, scellé aux passages de mur et protégé aux ultraviolets.
• Oublier le calfeutrage du passage de mur. Un trou de ligne frigorifique mal scellé laisse entrer l'air froid, l'humidité et parfois la petite faune.

Ce que Saint-Théodore-d'Acton nous rappelle sur les thermopompes centrales en milieu rural

Le matériel est disponible partout. Ce qui varie d'un chantier à l'autre, c'est la préparation du site et la rigueur de la mise en service. Une FLEXX R32 de 4 tonnes montée sur un support solide, à bonne hauteur, avec un vide profond validé au micron et une charge pesée et documentée, donnera dix ou quinze ans de chauffage à haute efficacité. La même machine posée directement au sol, mise sous vide en quinze minutes et chargée à l'estimé donnera trois hivers moyens et une facture de compresseur.

C'est la seule véritable différence entre deux soumissions qui se ressemblent sur papier.
