Installation d'une thermopompe multizone 5 têtes GREE FreeMatch R32 à Pincourt (Île Perrot, MRC de Vaudreuil-Soulanges)

Un compresseur, deux ménages : la thermopompe multizone d'une maison bigénérationnelle de Pincourt

Chez AirGreen, la question la plus difficile de ce chantier n'était ni le calcul de charge ni le choix du modèle. Elle tenait en une phrase posée par la propriétaire pendant le relevé : « Si l'appareil chauffe aussi le logement de ma mère, qui paie l'électricité ? »

C'est une question de CVAC autant qu'une question de comptabilité familiale, et elle a une réponse technique nette qui doit être donnée avant la signature, pas après la première facture d'hiver. Voici le chantier complet : une thermopompe multizone à cinq têtes murales GREE FreeMatch R32 installée à Pincourt, sur l'île Perrot, dans la MRC de Vaudreuil-Soulanges, dans une maison comportant un logement intergénérationnel.

Le contexte : une maison d'Île Perrot au parc immobilier compact

Pincourt occupe la portion nord-ouest de l'île Perrot, entre le lac Saint-Louis et le lac des Deux Montagnes, avec environ 15 000 résidents et un tissu résidentiel dense pour la région : bungalows, maisons à paliers et jumelés des années 1960 à 1980, terrains modestes, marges latérales étroites, et un accès à l'ouest de l'île de Montréal par les ponts de l'autoroute 20. C'est précisément ce type de parc immobilier qui se prête aux conversions bigénérationnelles — et qui complique la pose d'un appareil extérieur, comme nous le verrons plus bas.

La maison compte deux ensembles habitables : le logement principal occupé par une famille de quatre personnes, et un logement intergénérationnel annexé, occupé par un parent âgé. Chauffage entièrement électrique par plinthes des deux côtés, aucun réseau de conduits, aucune climatisation centrale.

Cinq zones, deux ménages

L'appareil extérieur est le GWHD(42)ND6MO, certification AHRI 214931590 en configuration non gainée (214931596 en gainé, 214931600 en mixte) : le seul modèle de la gamme acceptant cinq unités intérieures, ce que nous avons détaillé dans notre article de Sainte-Martine. MCA 30 A, protection maximale 45 A, 2 700 g de R32 d'usine, 79 kg, 63 dB(A).

Exactement 100 % : le seul ratio défendable quand deux ménages partagent un compresseur

Quarante-deux mille BTU/h de têtes sur un compresseur de 42 000 BTU/h nominaux. Aucune marge de diversité. C'est le premier chantier à cinq têtes où nous refusons délibérément la surcapacité intérieure, et la raison n'est pas technique — elle est humaine.

Dans une maison ordinaire, un ratio de 115 % ou 125 % fonctionne parce que les occupants forment un seul ménage : personne ne se sent lésé si le salon met vingt minutes de plus à monter en température un matin de janvier. Dans une maison bigénérationnelle, les deux ménages ne partagent ni horaire, ni tolérance au froid, ni sentiment de priorité. Un parent âgé qui a froid pendant que les petits-enfants sont confortables, cela ne se règle pas par une explication sur le facteur de diversité.

À 100 %, chaque tête peut être alimentée même lorsque les cinq appellent simultanément, sans que le compresseur ait à arbitrer. C'est plus cher en équipement intérieur par BTU utile, et c'est le bon choix ici. Le raisonnement inverse — un sous-appariement volontaire — est expliqué dans notre article de Beauharnois.

Les plinthes électriques ont été conservées dans les deux logements, et une note écrite de point d'équilibre a été remise séparément à chaque ménage.

Un seul circuit, un seul compte : la réponse à la question de la propriétaire

Voici le point technique décisif, et il est rarement écrit noir sur blanc dans une soumission.

Sur cette gamme, les unités intérieures sont alimentées par l'appareil extérieur. Le système entier fonctionne donc sur un seul circuit dédié, tiré depuis un seul panneau électrique, raccordé à un seul compte de distribution. Il n'existe aucune configuration permettant de faire payer au logement intergénérationnel la part d'électricité consommée par ses deux têtes.

Les conséquences dépendent de la situation :

• Logement occupé par un membre de la famille, sans bail : la répartition est une entente privée. Nous recommandons simplement qu'elle soit discutée avant les travaux, parce que la consommation d'un système CVAC partagé devient visible dès la première facture d'hiver.
• Logement loué à un tiers : l'arrangement doit figurer explicitement au bail. Un appareil de chauffage commun dont le coût repose entièrement sur une partie est une source de litige connue. C'est une question contractuelle, pas mécanique, et elle se règle avec un conseiller juridique — pas avec un entrepreneur en installation CVAC.
• Logement doté de son propre panneau et de son propre compteur : c'est le cas où le multizone partagé devient franchement inadéquat, puisque le circuit doit obligatoirement partir d'un seul des deux panneaux.

Un sous-compteur privé peut servir à répartir un coût entre deux ménages d'une même famille, mais ce n'est pas un instrument de facturation du distributeur, et la revente d'électricité est encadrée. À valider auprès des instances concernées plutôt qu'auprès de nous.

Un seul mode pour deux ménages

Un multizone partage un circuit frigorifique et une vanne d'inversion : les cinq têtes chauffent ou refroidissent ensemble, jamais les deux à la fois. Dans une maison bigénérationnelle, ce n'est pas un détail technique, c'est une règle de cohabitation — les personnes âgées ont fréquemment besoin de chaleur en mai alors que le logement principal demande déjà du froid. La probabilité de conflit selon le nombre de zones est traitée dans notre article de Saint-Stanislas-de-Kostka; ce qui compte ici, c'est que la règle d'arbitrage soit convenue entre les deux ménages avant la commande, et écrite.

Chaque logement a reçu sa propre fiche : capacité de ses têtes, plage de consigne recommandée, vitesse de ventilation par saison, référence de filtre, et la phrase qui évite les malentendus — « le mode est commun aux deux logements ».

Quand deux systèmes distincts sont le meilleur choix

Nous le disons chaque fois que la configuration s'y prête, et une maison bigénérationnelle s'y prête particulièrement. Deux systèmes séparés — par exemple un bizone pour l'annexe et un trizone pour le logement principal — offrent trois avantages réels : modes indépendants, circuits électriques séparés donc facturation séparable si les panneaux le sont, et redondance (une panne ne prive pas les deux ménages). Ils coûtent davantage, exigent deux appareils extérieurs sur un terrain déjà étroit, et doublent le bruit extérieur. Le raisonnement sur le point unique de défaillance est développé dans notre article de Franklin.

À Pincourt, un seul appareil l'a emporté pour une raison précise et vérifiable sur place : il n'y avait physiquement pas d'emplacement conforme pour un deuxième appareil extérieur. Ce qui nous amène au deuxième sujet de ce chantier.

Le court-circuit d'air : ce qui arrive à un appareil extérieur coincé dans une cour latérale étroite

Sur la photo du chantier, on aperçoit par la fenêtre le mur de brique du bâtiment voisin, à quelques mètres. C'est la réalité de beaucoup de terrains de Pincourt, de L'Île-Perrot et de Terrasse-Vaudreuil : une marge latérale étroite, une clôture, et une seule façade disponible pour l'appareil extérieur.

Ce problème est presque toujours discuté sous l'angle du bruit et des règlements municipaux — sujets que nous avons traités ailleurs. Le problème aéraulique, lui, n'est pratiquement jamais expliqué au client, et c'est celui qui coûte du rendement tous les jours.

Ce qui se passe réellement

Un appareil extérieur aspire l'air par sa batterie — à l'arrière et sur les côtés — et le rejette horizontalement par la face avant, à travers l'hélice. Si cette face avant souffle contre un mur, une clôture pleine ou un banc de neige situé trop près, l'air rejeté rebondit et une partie est réaspirée immédiatement par la batterie. L'appareil se met à respirer son propre air.

En climatisation, la batterie extérieure rejette de la chaleur. Réaspirer son propre rejet chaud fait monter la température d'air entrant, donc la température et la pression de condensation. Trois conséquences en cascade : la capacité de refroidissement baisse, le courant absorbé monte, le rendement instantané chute — et lors d'une canicule, l'appareil peut se verrouiller sur haute pression exactement le jour où on en a besoin.

En chauffage, la logique s'inverse mais le résultat est aussi mauvais. La batterie prélève de la chaleur dans l'air extérieur et rejette de l'air refroidi et chargé d'humidité. Réaspirer ce rejet abaisse la température d'air entrant : le givre se forme plus vite, les cycles de dégivrage se multiplient, et chaque dégivrage reprend de la chaleur à la maison. Un appareil correctement dégagé et un appareil en court-circuit d'air peuvent afficher la même fiche technique et livrer des saisons de chauffage très différentes.

Ce phénomène est le pendant extérieur du court-circuit de soufflage intérieur que nous décrivons dans notre article de Saint-Stanislas-de-Kostka — même principe, autre bout de la machine.

Ce que nous vérifions et corrigeons sur place

1. Les dégagements du manuel d'installation, pas ceux du bon sens. Les distances minimales devant la décharge, derrière la batterie et sur les côtés sont propres au modèle et figurent au manuel de l'appareil. Nous ne citons pas de chiffre ici : c'est le manuel de l'unité livrée qui gouverne, et un entrepreneur qui improvise ces valeurs improvise le rendement.
2. L'orientation de la décharge dans l'axe de la cour, jamais perpendiculaire au mur voisin, de manière que l'air rejeté s'échappe au lieu de rebondir.
3. Le dégagement au sol et la hauteur d'assise. Une base surélevée sort la batterie de la couche d'air froid stagnant en hiver et de l'accumulation de neige.
4. L'écran décoratif. Un habillage plein autour d'un appareil extérieur est un piège classique : il règle un problème esthétique et en crée un thermique. Nous n'acceptons qu'un écran ajouré, avec une surface libre suffisante et un côté complètement ouvert.
5. La position de l'appareil du voisin. Deux appareils qui se font face dans deux cours mitoyennes se nuisent mutuellement. Cela se vérifie en dix secondes lors du relevé et ne se corrige plus une fois les tuyauteries posées.
6. Le banc de neige de janvier. Un mur temporaire reste un mur : l'emplacement a été choisi hors de la zone où la souffleuse rejette la neige.

Le reste de l'installation

Les cinq parcours de tuyauterie totalisent 47 mètres développés — 6, 8, 9, 11 et 13 mètres. La maison est compacte et l'appareil extérieur est proche des zones, si bien que l'ensemble reste sous la précharge de 50 mètres : aucun réfrigérant n'a été ajouté, contrairement à des chantiers plus étalés comme celui de Sainte-Martine. C'est un avantage discret d'un terrain étroit, et il simplifie la vérification de surface minimale de pièce liée au caractère A2L du R32.

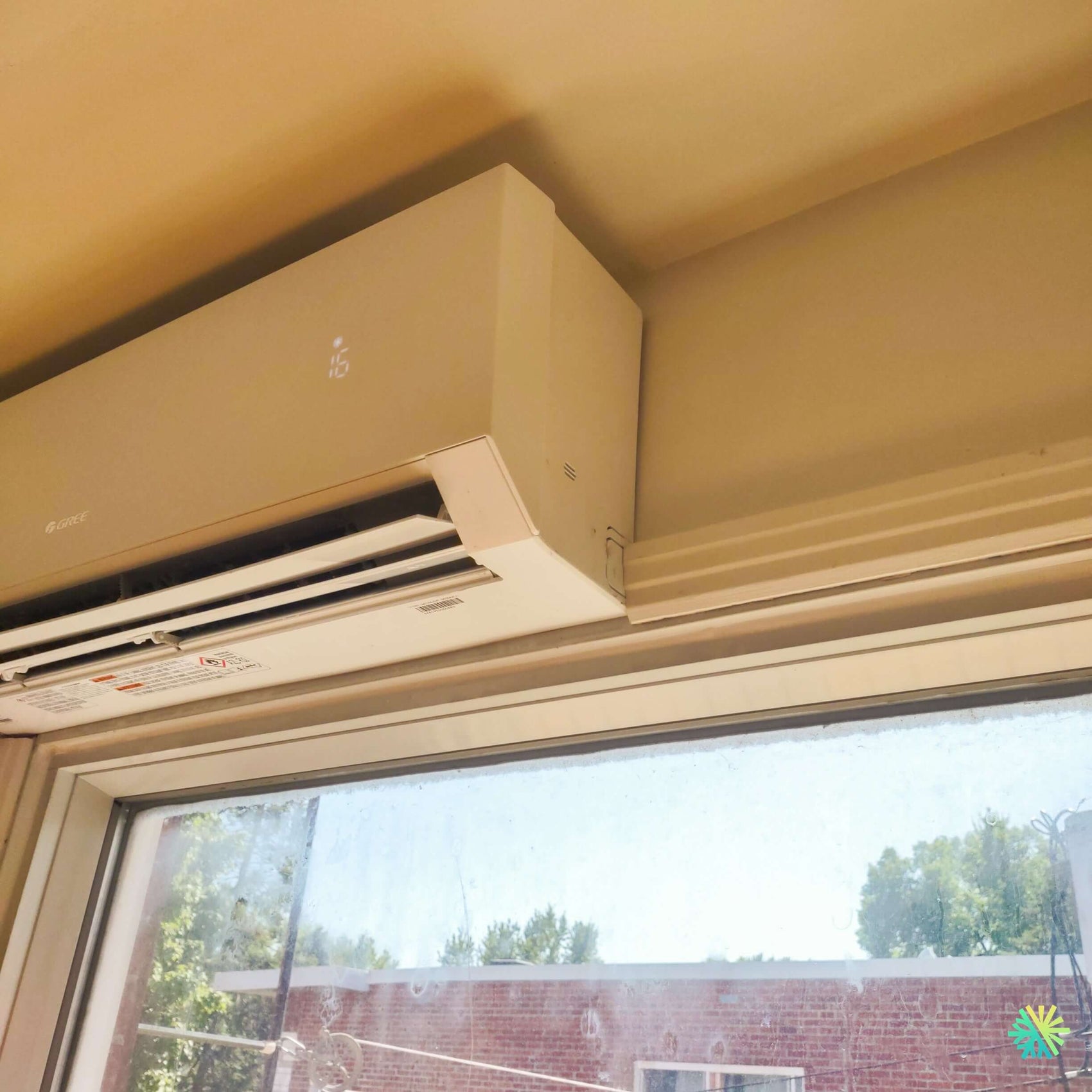

La tête visible sur la photo est posée très haut, contre le plafond, au-dessus du linteau d'une grande fenêtre, avec la sortie de tuyauterie latérale vers le coin de la pièce. Le choix du côté de sortie détermine le côté du drain de condensat, décision prise avant la pose de la plaque — le principe est développé dans notre article de Les Coteaux. L'afficheur indique 16, soit une consigne au plancher de la plage de chauffage laissée après la mise en service; la limite basse de consigne et ce qu'elle n'est pas est expliquée dans notre article de Saint-Anicet.

Enfin, un point propre aux logements intergénérationnels : si le logement annexé constitue une unité d'habitation distincte au sens réglementaire, la séparation coupe-feu entre les deux logements est traversée par des tuyauteries, un drain et un câble d'interconnexion. Ces traversées exigent un dispositif d'obturation coupe-feu éprouvé et documenté — sujet développé dans notre article de Saint-Urbain-Premier. La légalité du logement lui-même relève du permis municipal, pas de l'entrepreneur en CVAC.

Erreurs à éviter sur une maison bigénérationnelle

• Signer sans avoir réglé la question de la facturation entre les deux ménages.
• Promettre l'indépendance des modes sur un système monobloc à cinq têtes.
• Faire retirer les plinthes du logement du parent âgé. C'est le logement où la marge de sécurité compte le plus.
• Poser l'appareil extérieur face au mur du voisin parce que c'est le seul endroit qui « paraît » bien.
• Habiller l'appareil extérieur d'un coffrage plein.
• Oublier que le logement annexé a ses propres filtres. Deux têtes chez un occupant âgé qui ne montera pas sur un tabouret : l'entretien de ces deux zones doit être inscrit au contrat, pas laissé à la bonne volonté.

Subventions et garantie

La maison étant chauffée à l'électricité, les programmes visant l'abandon d'un combustible fossile ne s'appliquent pas; les avenues pertinentes sont les programmes d'efficacité énergétique d'Hydro-Québec et Rénoclimat. Dans une configuration bigénérationnelle, l'admissibilité peut dépendre du statut réglementaire du second logement et de la personne au dossier : nous validons cette question au moment d'ouvrir le dossier plutôt que d'annoncer un montant. Le code AHRI déclaré doit correspondre à la configuration réellement installée.

La gamme est garantie 10 ans, avec 2 années supplémentaires sur enregistrement auprès du distributeur et preuve d'installation. L'enregistrement est fait par nous à la fin du chantier, au nom du propriétaire de l'immeuble.
