Un appareil compact installé avec précision pour préserver l’espace habitable
À Saint-Lambert, chaque pied carré compte, particulièrement dans les condos, les appartements et les bâtiments résidentiels où l’ajout d’un système de climatisation traditionnel peut exiger des travaux importants. Pour cette installation, nous avons travaillé autour d’un PTAC AMANA mural encastré, une solution autonome qui réunit les principales composantes de climatisation dans un seul appareil installé directement à travers un mur extérieur.

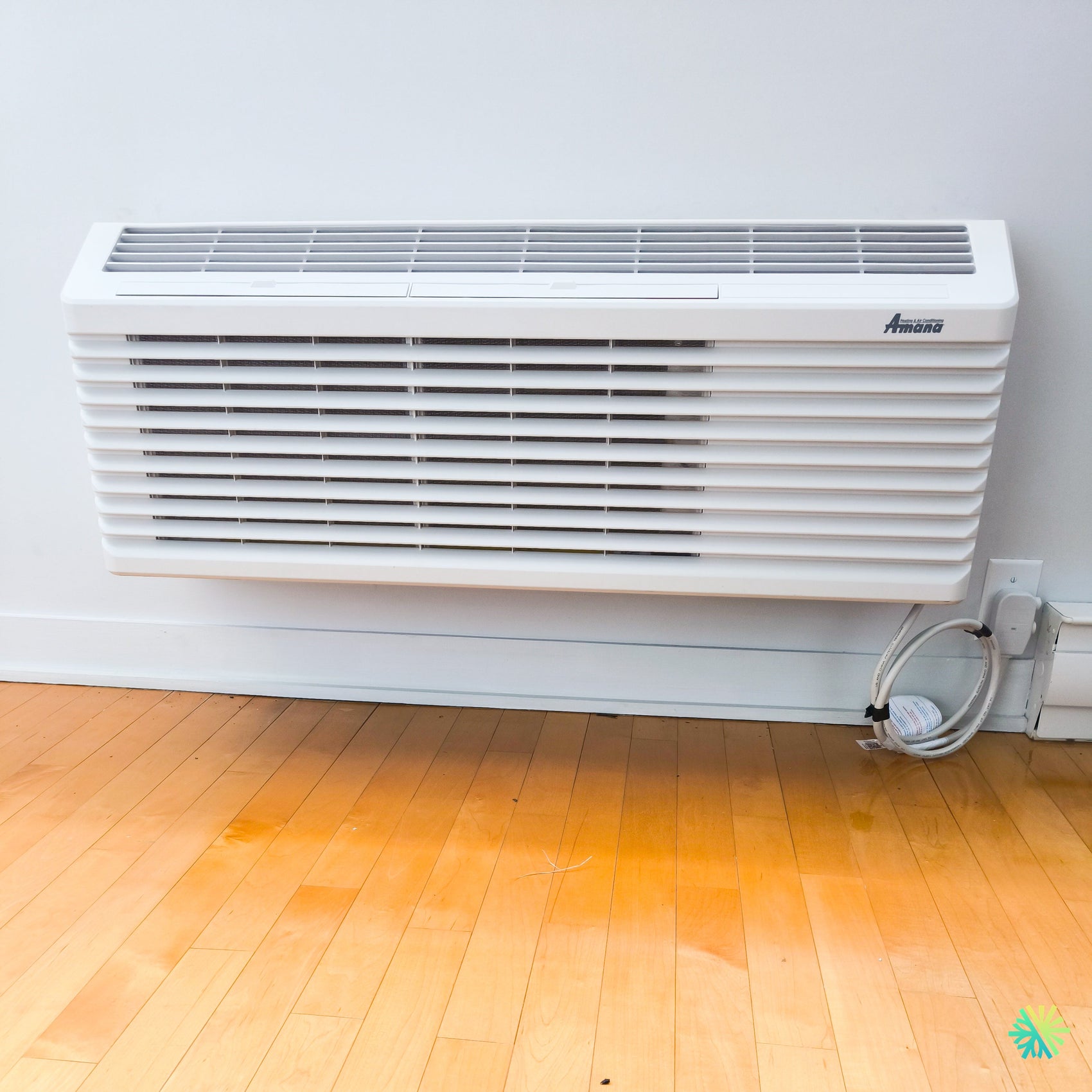

Le résultat visible sur la photo illustre bien l’un des principaux avantages d’un PTAC : aucun conduit de ventilation ne traverse le logement, aucune unité intérieure n’est suspendue près du plafond et aucune longue tuyauterie frigorifique n’est apparente dans la pièce. L’appareil occupe une section définie du mur, près du plancher, tout en conservant un accès direct à sa façade pour le nettoyage, l’entretien et les interventions techniques.
Dans ce projet à Saint-Lambert, l’installation devait également respecter l’aménagement existant : plancher de bois franc, plinthes, prise électrique située sur le côté droit et espace limité près du mur adjacent. Notre travail consistait donc à intégrer l’appareil proprement, sans compromettre la circulation de l’air ni rendre les futurs entretiens inutilement complexes.
Qu’est-ce qu’un PTAC AMANA?
Le terme PTAC signifie Packaged Terminal Air Conditioner, soit un climatiseur terminal monobloc. Contrairement à un climatiseur mural bibloc, dont le compresseur se trouve dans une unité extérieure séparée, le PTAC regroupe généralement le compresseur, l’évaporateur, le condenseur, les ventilateurs et les commandes dans un seul cabinet.
L’appareil est installé dans une ouverture aménagée dans un mur extérieur. Sa partie avant aspire et redistribue l’air intérieur, tandis que sa partie arrière échange la chaleur avec l’extérieur.
Selon la configuration exacte, un PTAC peut assurer :
- la climatisation;
- la ventilation et la circulation de l’air;
- le chauffage par élément électrique;
- le chauffage par thermopompe sur certains modèles;
- un contrôle local de la température;
- une commande par thermostat mural lorsqu’elle est compatible.
Les appareils AMANA PTAC sont fréquemment utilisés dans les hôtels, les résidences, les immeubles locatifs, les logements adaptés et certains bâtiments commerciaux. Ils peuvent aussi convenir à des propriétés résidentielles de Saint-Lambert, de Longueuil et de la Rive-Sud lorsqu’un système central n’est pas pratique et qu’une thermopompe murale conventionnelle ne correspond pas aux contraintes architecturales.
La plaque signalétique n’étant pas visible sur la photo, il serait imprudent d’attribuer à cet appareil un numéro de modèle, une capacité en BTU ou une performance énergétique précise. Ces renseignements doivent toujours être vérifiés sur l’étiquette technique du PTAC, habituellement accessible derrière le panneau frontal ou sur le cabinet métallique.
Une intégration adaptée à la configuration de la pièce
L’appareil AMANA présenté ici est installé à une hauteur relativement basse, conformément à la configuration habituelle des systèmes PTAC. Son large panneau frontal permet l’aspiration de l’air ambiant, tandis que les grilles situées sur le dessus dirigent l’air traité vers la pièce.
Ce positionnement demande une attention particulière. Un PTAC ne doit pas être placé derrière un canapé, un rideau lourd, un meuble ou une structure décorative qui limiterait le débit d’air. L’espace devant la façade doit demeurer suffisamment dégagé pour permettre :
- une bonne reprise de l’air;
- une diffusion uniforme de la climatisation;
- l’ouverture du panneau de service;
- le retrait ou le nettoyage des filtres;
- l’accès aux composantes électriques et mécaniques.
Sur cette installation à Saint-Lambert, la façade demeure entièrement accessible. L’appareil est aligné horizontalement et son dégagement par rapport au plancher facilite l’entretien tout en protégeant le cabinet contre les chocs courants causés par l’aspirateur, les meubles ou les objets déposés au sol.
L’alimentation électrique est positionnée du côté droit de l’appareil. Ce détail peut sembler secondaire, mais le passage du cordon, le calibre du circuit, la tension et la protection au panneau électrique doivent correspondre exactement aux exigences du fabricant. Un PTAC ne doit jamais être raccordé à une prise standard uniquement parce que la fiche semble compatible. La plaque signalétique doit confirmer la tension, l’intensité minimale du circuit et le type de dispositif de protection requis.
Le manchon mural : la partie invisible qui détermine la qualité du travail
Une installation de PTAC ne se résume pas à glisser un appareil dans une ouverture. Le manchon mural, parfois appelé gaine ou sleeve, joue un rôle central dans la stabilité, l’étanchéité et l’évacuation de l’eau.
Le manchon doit être :
- solidement fixé à la structure;
- parfaitement ajusté à l’épaisseur du mur;
- installé selon la pente prescrite;
- étanché à l’air et à l’eau;
- compatible avec le châssis de l’appareil;
- protégé adéquatement du côté extérieur.
Une mauvaise inclinaison peut provoquer une accumulation d’eau, des bruits de ventilation, des vibrations ou un écoulement vers l’intérieur. À l’inverse, une pente excessive peut nuire à l’ajustement du panneau frontal et créer un espace irrégulier autour de l’appareil.
Chez AirGreen, nous vérifions également l’état du manchon lors du remplacement d’un ancien PTAC. La présence d’un manchon existant ne signifie pas automatiquement qu’il peut être réutilisé. Une corrosion avancée, une déformation, une incompatibilité dimensionnelle ou une étanchéité déficiente peut justifier son remplacement.
Les risques d’une ouverture murale mal étanchée
Dans le climat québécois, une ouverture à travers un mur extérieur doit être traitée avec rigueur. À Saint-Lambert, les écarts importants entre les températures estivales et hivernales peuvent révéler rapidement une faiblesse dans l’enveloppe du bâtiment.
Une mauvaise étanchéité autour du PTAC peut entraîner :
- des infiltrations d’air froid;
- de la condensation à l’intérieur du mur;
- une augmentation des coûts de chauffage;
- une dégradation des matériaux;
- des traces d’humidité autour de l’appareil;
- une entrée d’eau lors de fortes pluies;
- des infiltrations d’insectes;
- une transmission accrue du bruit extérieur.
L’étanchéité doit être réalisée avec des matériaux adaptés au support, à l’enveloppe du bâtiment et aux conditions extérieures. Ajouter simplement un cordon de scellant visible autour de la façade intérieure ne règle pas nécessairement les fuites situées derrière le manchon.
La gestion des condensats et de l’humidité
Pendant la climatisation, le PTAC retire une partie de l’humidité contenue dans l’air. Cette eau doit être recueillie et évacuée conformément à la conception de l’appareil.
Selon le modèle, une partie des condensats peut être projetée sur le condenseur pour améliorer l’efficacité de l’échange thermique. D’autres configurations utilisent un drain ou un système d’évacuation particulier. L’état du bac, des passages d’eau et de la partie extérieure doit donc être vérifié lors de l’installation et de l’entretien CVAC.
Une fuite d’eau sous un PTAC n’est pas automatiquement causée par un drain bloqué. Elle peut aussi provenir :
- d’un appareil mal nivelé;
- d’un filtre très obstrué;
- d’un serpentin encrassé;
- d’un problème de ventilation;
- d’une formation de glace;
- d’une infiltration par le manchon;
- d’une humidité intérieure particulièrement élevée.
Dans une pièce avec plancher de bois comme celle présentée, la prévention des fuites est particulièrement importante. Une petite quantité d’eau répétée peut tacher le bois, soulever les lattes ou endommager la finition.
Les critères qui font la différence entre une pose rapide et une installation CVAC durable
Vérifier la capacité avant de sélectionner le PTAC
La capacité d’un climatiseur PTAC doit être calculée selon les caractéristiques réelles de l’espace. Choisir uniquement en fonction de la superficie peut mener à un appareil surdimensionné ou insuffisant.
Nous tenons notamment compte de :
- la superficie et la hauteur des plafonds;
- l’orientation des fenêtres;
- la quantité de vitrage;
- la qualité de l’isolation;
- l’étage du logement;
- l’exposition au soleil;
- le nombre d’occupants;
- les appareils qui produisent de la chaleur;
- les pertes thermiques du mur extérieur;
- l’usage résidentiel ou commercial de la pièce.
Un appareil trop petit fonctionnera presque continuellement sans atteindre la température souhaitée. Un appareil trop grand pourra refroidir rapidement, mais effectuer des cycles courts qui réduisent la déshumidification et augmentent l’usure des composantes.
Les capacités de PTAC sont souvent offertes dans différentes plages de BTU. Le choix final doit toutefois être associé au numéro de modèle complet, aux données du fabricant et aux conditions du bâtiment. Il ne faut pas estimer la puissance d’un appareil uniquement à partir de sa largeur, puisque plusieurs capacités peuvent partager un cabinet de dimensions semblables.
Le chauffage d’un PTAC ne doit pas être évalué comme celui d’une thermopompe murale basse température
Certains modèles AMANA peuvent être munis d’une fonction thermopompe, tandis que d’autres utilisent principalement une résistance électrique pour le chauffage. Le rendement hivernal varie donc considérablement d’une configuration à l’autre.
Un PTAC avec thermopompe peut transférer de la chaleur lorsque les conditions extérieures le permettent. À basse température, il peut toutefois devoir compter sur un chauffage électrique auxiliaire. Il ne faut pas présumer qu’il offrira les mêmes performances hivernales qu’une thermopompe murale pour climat froid conçue pour fonctionner à très basse température.
Lors de nos interventions à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud, nous vérifions toujours l’usage attendu du système. Un appareil destiné principalement à climatiser une chambre n’est pas sélectionné de la même façon qu’un appareil qui doit assurer une part importante du chauffage en janvier.
Conserver les plinthes électriques comme appoint lorsque la configuration l’exige
La photo montre une plinthe électrique qui se poursuit près du côté droit de l’installation. La coexistence d’un PTAC et de plinthes peut être pertinente, mais elle doit être évaluée avec soin.
Les plinthes ne doivent pas surchauffer le cabinet, le cordon ou les matériaux adjacents. Elles ne doivent pas non plus fausser la lecture du capteur de température du PTAC. Si l’appareil détecte directement la chaleur produite par une plinthe voisine, il peut interrompre son fonctionnement alors que le reste de la pièce demeure inconfortable.
Dans certains bâtiments, les plinthes sont conservées comme chauffage d’appoint ou comme solution de relève. Cette approche peut être avantageuse lorsque le PTAC n’est pas conçu pour couvrir l’ensemble de la charge de chauffage par grand froid.
Les erreurs les plus fréquentes lors du remplacement d’un ancien PTAC
Le remplacement d’un PTAC paraît souvent simple parce qu’une ouverture existe déjà. Plusieurs erreurs peuvent néanmoins réduire la durée de vie du nouvel appareil.
Commander un appareil sans vérifier les dimensions du manchon
Deux appareils de largeur semblable ne sont pas nécessairement compatibles. Il faut mesurer la largeur, la hauteur, la profondeur et la position des supports.
Réutiliser une prise ou un circuit sans valider les exigences électriques
La tension, la fiche et l’intensité peuvent différer d’un modèle à l’autre. Un changement de capacité ou de type de chauffage peut également modifier la charge électrique.
Négliger l’état de la grille extérieure
Une grille endommagée ou trop restrictive peut nuire à la ventilation du condenseur. Elle doit être compatible avec le nouvel appareil et permettre une circulation d’air adéquate.
Bloquer la façade avec du mobilier
Un meuble placé devant le PTAC réduit le débit d’air, augmente le bruit et peut provoquer des cycles anormaux.
Installer le châssis sans nettoyer le manchon
Des feuilles, de la poussière, des débris et des résidus peuvent rester dans le fond du manchon. Ils peuvent retenir l’eau ou obstruer les passages prévus pour l’évacuation.
Oublier l’isolation périphérique
Une ouverture mal isolée devient un point faible de l’enveloppe du bâtiment, particulièrement durant l’hiver québécois.
Entretien recommandé pour un PTAC AMANA
Un PTAC doit être entretenu plus régulièrement qu’un appareil installé dans une zone inaccessible, car il aspire directement l’air de la pièce près du sol. La poussière, les fibres textiles, les poils d’animaux et les particules s’accumulent rapidement sur les filtres et le serpentin.
Un entretien courant comprend :
- le nettoyage régulier des filtres;
- l’inspection de la façade et des grilles;
- la vérification du bac de condensats;
- le nettoyage des serpentins;
- l’inspection de la roue de ventilation;
- la vérification des commandes;
- le contrôle du cordon et de la prise;
- l’inspection du manchon et de l’étanchéité;
- le dégagement de la grille extérieure;
- l’essai des modes de climatisation et de chauffage.
Un filtre obstrué réduit le débit d’air et peut provoquer du bruit, une baisse de capacité, une consommation accrue ou la formation de glace. Le nettoyage doit être effectué selon les recommandations du fabricant, sans utiliser de produits qui pourraient endommager le filtre ou le serpentin.
Pourquoi confier une installation de PTAC à une entreprise spécialisée en CVAC
Le PTAC est un appareil compact, mais son installation touche plusieurs aspects du bâtiment : structure, enveloppe extérieure, drainage, électricité, ventilation et réfrigération. Une faiblesse dans un seul de ces éléments peut entraîner des problèmes qui apparaîtront plusieurs mois après la pose.
Chez AirGreen, notre approche consiste à examiner l’ensemble de l’installation plutôt que le seul appareil. Pour un projet à Saint-Lambert, nous évaluons le mur, le manchon, l’alimentation électrique, la diffusion de l’air, l’accessibilité et les conditions extérieures avant de confirmer la solution.
Cette méthode s’applique aussi à nos installations de climatiseurs muraux, de thermopompes, de systèmes centraux et d’équipements autonomes partout à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud.
Le PTAC AMANA montré sur cette installation présente une intégration sobre et fonctionnelle. La façade est accessible, l’air peut être diffusé par le dessus et l’appareil s’insère dans la pièce sans réseau de conduits apparent. Pour maintenir ce résultat dans le temps, la qualité du manchon, de l’étanchéité, du drainage et du raccordement électrique demeure aussi importante que le choix de l’appareil lui-même.
