Une installation compacte pensée pour le confort d’une pièce très fenestrée
À Mercier, sur la Rive-Sud de Montréal, nous avons réalisé l’installation d’un PTAC FORESTAIR dans une chambre où la configuration architecturale imposait une approche particulièrement précise. La pièce est bordée par une grande surface vitrée donnant sur l’extérieur, un élément qui apporte beaucoup de lumière naturelle, mais qui influence aussi fortement la température intérieure.
Une grande fenêtre peut devenir une source importante de chaleur pendant les journées ensoleillées et créer une sensation de paroi froide durant l’hiver. Dans une chambre, ces variations sont rapidement perceptibles, surtout lorsque le lit, les meubles ou l’espace de circulation se trouvent à proximité du vitrage. L’objectif de cette intervention était donc clair : fournir un appareil autonome capable de maintenir une température confortable sans occuper inutilement l’espace mural ni nécessiter l’installation d’un réseau de conduits.
Le PTAC, parfois appelé climatiseur terminal monobloc, réunit dans un même cabinet les principaux composants nécessaires au chauffage et à la climatisation de la pièce. Il traverse directement le mur extérieur à l’aide d’un manchon adapté. Cette conception convient particulièrement bien aux chambres, aux logements, aux hôtels, aux résidences, aux immeubles locatifs et à certains espaces commerciaux.
Dans ce projet de CVAC à Mercier, l’appareil FORESTAIR a été positionné sous la fenêtre, à un endroit permettant de traiter efficacement les gains et les pertes de chaleur associés au vitrage. Le résultat est une installation compacte, accessible et adaptée à l’utilisation quotidienne de la pièce.
Pourquoi installer le PTAC directement sous la fenêtre?
L’emplacement d’un appareil de chauffage et de climatisation ne doit jamais être choisi uniquement en fonction de l’espace disponible. Il faut également considérer le mouvement naturel de l’air, les sources de chaleur, les murs exposés à l’extérieur et l’aménagement du mobilier.
Sous une grande fenêtre, le PTAC FORESTAIR peut agir directement sur la zone où les variations thermiques sont généralement les plus importantes. En climatisation, il aide à limiter l’accumulation de chaleur provoquée par le soleil. En chauffage, selon la configuration et les capacités du modèle, il contribue à réduire la sensation de froid près du vitrage.
Le positionnement sous la fenêtre procure plusieurs avantages :
- une meilleure distribution de l’air dans la pièce;
- une intervention rapide sur les pertes thermiques du vitrage;
- une utilisation efficace de la partie inférieure du mur;
- une accessibilité pratique pour l’utilisation et l’entretien;
- l’absence d’unité murale installée près du plafond;
- une solution autonome pour une chambre ou une zone précise.
Dans cette installation, l’espace disponible était relativement serré. Le PTAC devait s’intégrer entre le mur latéral, la fenêtre et le passage donnant accès à la porte vitrée. Nous avons donc porté une attention particulière à l’alignement de l’appareil, à l’accès au panneau de commande et au dégagement nécessaire devant les grilles de circulation d’air.
Une installation qui doit respecter l’enveloppe du bâtiment
Un PTAC traverse le mur extérieur. La qualité de l’ouverture et de son étanchéité est donc aussi importante que le choix de l’appareil lui-même.
Une ouverture mal préparée peut provoquer plusieurs problèmes :
- infiltrations d’air;
- pénétration d’eau;
- formation de condensation;
- inconfort près de l’appareil;
- vibrations transmises à la structure;
- détérioration prématurée des matériaux entourant le manchon;
- bruit excessif pendant le fonctionnement.
Lors de nos installations de PTAC à Mercier, Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous vérifions la structure, le niveau du manchon, les surfaces d’appui et les points d’étanchéité. Le cabinet doit être installé de manière stable tout en conservant la pente et les dégagements prévus pour son fonctionnement.
Dans le cas présenté, le PTAC est inséré proprement dans une ouverture située sous le vitrage. Le panneau frontal demeure accessible depuis la chambre, tandis que la partie arrière communique avec l’extérieur à travers le manchon mural.
Le nivellement : un détail discret qui change tout
Un PTAC ne doit pas être placé approximativement dans son ouverture. Son positionnement influence notamment l’écoulement de l’eau de condensation et le niveau sonore.
Un appareil incorrectement nivelé peut produire des bruits de ruissellement, retenir de l’eau ou transmettre davantage de vibrations à la structure. Nous devons donc contrôler l’assise du manchon ainsi que la stabilité de l’appareil une fois inséré.
Dans un projet comme celui de Mercier, nos vérifications comprennent notamment :
- la solidité de l’ouverture;
- l’alignement du manchon;
- la stabilité du cabinet;
- les dégagements autour des prises et sorties d’air;
- l’écoulement approprié de la condensation;
- l’état des joints entre l’installation et le bâtiment;
- le fonctionnement du panneau de commande;
- la réponse de l’appareil dans les différents modes disponibles.
Ces étapes permettent de réduire les risques de rappel de service et d’assurer une utilisation plus agréable à long terme.
Une commande intégrée facile d’accès
Le panneau de commande du PTAC FORESTAIR est placé sur la partie supérieure de l’appareil. Cette configuration facilite l’ajustement de la température et du mode de fonctionnement sans avoir à accéder à un thermostat éloigné.

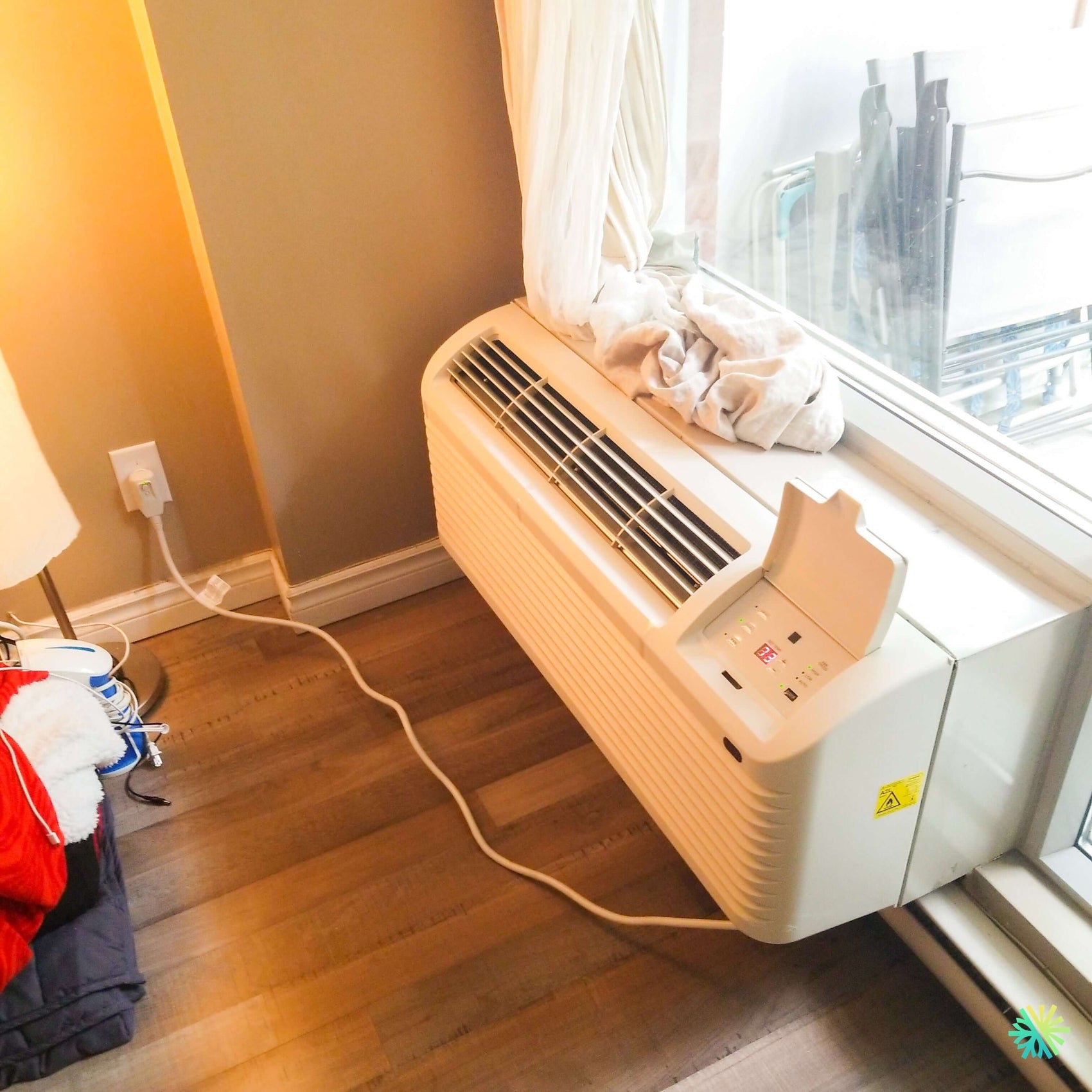

Sur la photographie du projet, l’affichage numérique est clairement visible. Les commandes permettent à l’occupant de consulter et de modifier les réglages directement sur le cabinet.
Pour une chambre, cette accessibilité est particulièrement utile. L’utilisateur peut modifier la température rapidement avant de dormir, au réveil ou lors d’un changement soudain des conditions extérieures.
Selon le modèle exact de PTAC, les fonctions disponibles peuvent comprendre la climatisation, la ventilation, différents niveaux de soufflerie et une fonction de chauffage. Nous validons toujours les caractéristiques réelles de l’appareil installé plutôt que de présumer que tous les PTAC offrent les mêmes performances.
L’alimentation électrique doit correspondre précisément à l’appareil
Un PTAC doit être alimenté par un circuit électrique adapté aux données inscrites sur sa plaque signalétique. La tension, l’intensité minimale du circuit et la protection maximale ne doivent pas être déterminées uniquement d’après l’apparence de la fiche.
Dans cette pièce, le câble d’alimentation rejoint une prise située sur le mur adjacent. Avant la mise en marche, il est essentiel de vérifier que la prise, le circuit et la protection électrique correspondent aux exigences du fabricant.
Parmi les erreurs à éviter, nous retrouvons :
- l’utilisation permanente d’une rallonge électrique;
- le branchement sur une prise endommagée;
- le partage du circuit avec plusieurs appareils énergivores;
- l’emploi d’un adaptateur non approuvé;
- le remplacement d’une protection électrique par un disjoncteur de capacité supérieure;
- l’installation d’un appareil dont la tension ne correspond pas au circuit existant.
La fiche technique et la plaque signalétique demeurent les références principales. Un modèle fonctionnant sur une tension donnée ne doit jamais être substitué à un autre sans vérification de l’installation électrique.
Ce que cette installation de PTAC à Mercier nous apprend
Les grilles doivent rester entièrement dégagées
La photographie met en évidence un point important pour tous les propriétaires et occupants utilisant un PTAC : les textiles, rideaux et objets ne doivent pas obstruer les grilles d’air.
Le rideau est très près de la partie supérieure de l’appareil, et des tissus ont été déposés sur le rebord de la fenêtre au-dessus du PTAC. Même lorsqu’ils semblent éloignés de quelques centimètres, ces éléments peuvent se déplacer avec le souffle d’air et recouvrir partiellement une prise ou une sortie.
Une obstruction peut entraîner :
- une mauvaise distribution de l’air;
- des cycles de fonctionnement plus longs;
- une consommation électrique accrue;
- une température moins uniforme;
- un fonctionnement plus bruyant;
- une accumulation de poussière sur l’échangeur;
- une surchauffe ou une protection de l’appareil dans certains cas.
Nous recommandons de conserver le dessus et le devant du PTAC complètement libres. Les rideaux doivent être attachés ou ajustés afin qu’ils ne puissent pas être aspirés vers la grille.
Il faut également éviter d’utiliser le dessus du cabinet comme tablette pour les vêtements, les serviettes, les sacs ou d’autres objets. Cette habitude est fréquente dans les chambres où l’espace est limité, mais elle compromet directement la circulation d’air.
L’entretien du filtre influence le confort et le bruit
Comme tout équipement de climatisation et de chauffage, un PTAC doit être entretenu. Le filtre intérieur retient une partie des poussières et des particules présentes dans la pièce. Lorsqu’il devient obstrué, le débit d’air diminue.
L’appareil peut alors fonctionner plus longtemps pour atteindre la température demandée. Le ventilateur devient parfois plus audible, tandis que la capacité réelle de chauffage ou de climatisation diminue.
L’entretien courant comprend généralement :
- l’inspection et le nettoyage du filtre;
- le dépoussiérage des grilles;
- la vérification de l’absence d’objets autour de l’appareil;
- l’inspection du cabinet et du manchon;
- la surveillance de tout bruit ou écoulement inhabituel;
- le nettoyage professionnel des composantes lorsque nécessaire.
La fréquence de nettoyage dépend de l’utilisation de la pièce, de la présence d’animaux, du niveau de poussière et du fonctionnement continu ou saisonnier de l’appareil.
Dans un logement locatif ou un immeuble à plusieurs unités, il est préférable de mettre en place une procédure d’entretien claire. Le filtre doit être accessible, et les occupants doivent savoir qu’un appareil obstrué ne peut pas maintenir son rendement normal.
Un PTAC n’est pas un climatiseur portatif
Le PTAC est parfois confondu avec un climatiseur portatif placé temporairement dans une pièce. Les deux équipements sont pourtant très différents.
Un climatiseur portatif rejette généralement l’air chaud au moyen d’un conduit flexible installé dans une fenêtre. Il occupe de l’espace au sol et doit souvent être déplacé ou remisé à la fin de la saison.
Le PTAC FORESTAIR, pour sa part, demeure installé dans le mur. Il utilise une ouverture permanente et une grille extérieure. Il ne nécessite pas de conduit flexible traversant une fenêtre et laisse généralement plus d’espace disponible dans la pièce.
Cette solution est particulièrement intéressante lorsque :
- l’installation d’un système central n’est pas possible;
- chaque chambre doit disposer de son propre contrôle;
- le bâtiment comporte déjà des ouvertures pour PTAC;
- la copropriété impose des limitations aux unités extérieures;
- l’occupant souhaite éviter un appareil mural près du plafond;
- la pièce exige une solution autonome et accessible.
Une sélection basée sur la pièce, pas uniquement sur les BTU
La capacité d’un PTAC doit correspondre à la charge thermique réelle de la pièce. Choisir automatiquement l’appareil le plus puissant n’est pas une bonne stratégie.
Un appareil surdimensionné peut atteindre rapidement la température de consigne sans fonctionner assez longtemps pour assurer un contrôle satisfaisant de l’humidité. Il peut également provoquer des variations de température plus perceptibles et des cycles de démarrage fréquents.
Un appareil sous-dimensionné risque plutôt de fonctionner presque continuellement sans réussir à maintenir le confort lors des périodes les plus chaudes ou les plus froides.
Pour déterminer la capacité appropriée, nous considérons notamment :
- la superficie de la pièce;
- la hauteur du plafond;
- la quantité et l’orientation des fenêtres;
- la qualité de l’isolation;
- l’exposition au soleil;
- le nombre d’occupants;
- les appareils qui dégagent de la chaleur;
- l’étage où se trouve la pièce;
- la température souhaitée;
- les capacités réelles du modèle dans les conditions d’utilisation.
La grande surface vitrée visible dans cette installation de Mercier constitue un facteur important. Deux chambres de même superficie peuvent nécessiter des solutions différentes lorsque l’une possède une petite fenêtre et que l’autre est presque entièrement vitrée.
Les aides financières ne doivent jamais être présumées
Les subventions offertes pour les travaux de CVAC au Québec dépendent du programme, du type de bâtiment, de la technologie installée et du modèle précis de l’équipement.
Un PTAC ne doit pas être présenté automatiquement comme admissible aux mêmes aides qu’une thermopompe murale certifiée pour climat froid ou qu’un système central répondant à des critères particuliers.
Pour ce projet, nous n’avançons aucune admissibilité sans avoir les références complètes du modèle et les conditions applicables au moment de la demande. Avant de baser une décision d’achat sur une aide financière, il faut obtenir une confirmation écrite et vérifier que l’appareil figure dans les listes d’équipements acceptés, lorsque de telles listes sont exigées.
Les erreurs courantes à éviter après l’installation
Même une installation professionnelle peut perdre une partie de son efficacité si l’appareil est mal utilisé. Nous conseillons aux occupants d’éviter plusieurs erreurs fréquentes :
Couvrir le dessus du PTAC
Les vêtements, serviettes et rideaux limitent le débit d’air. Le cabinet doit rester dégagé.
Modifier constamment la température
Des changements importants et répétés de consigne peuvent augmenter la durée de fonctionnement sans améliorer le confort. Une température stable est généralement préférable.
Négliger le filtre
Un filtre obstrué réduit le débit d’air et peut augmenter le bruit de fonctionnement.
Placer un meuble devant l’appareil
Le lit, une chaise, une valise ou un meuble installé trop près du PTAC peut empêcher l’air de se répartir dans la chambre.
Ignorer un bruit nouveau
Un changement sonore, une vibration ou un écoulement inhabituel mérite une inspection. Attendre peut transformer un ajustement mineur en réparation plus importante.
Utiliser une rallonge
Le PTAC doit être branché selon les exigences électriques prévues pour l’équipement. Une rallonge n’est pas une solution permanente appropriée.
Une solution pratique pour les propriétaires et gestionnaires d’immeubles
Les PTAC sont souvent choisis dans les bâtiments où chaque pièce ou logement doit être contrôlé indépendamment. Cette autonomie permet à un occupant de sélectionner sa température sans influencer directement les autres espaces.
Pour un gestionnaire immobilier, cette configuration simplifie aussi certains travaux. Une intervention sur un appareil peut généralement être effectuée sans interrompre le fonctionnement de toutes les autres unités du bâtiment.
Il faut cependant assurer une uniformité dans la sélection, l’entretien et le remplacement des équipements. Lorsqu’un ancien PTAC doit être remplacé, nous vérifions notamment :
- les dimensions du manchon existant;
- l’état de la grille extérieure;
- la tension électrique;
- la capacité de l’ancien appareil;
- les dégagements intérieurs;
- la gestion de la condensation;
- la compatibilité entre le nouveau cabinet et l’ouverture;
- les besoins réels de la pièce.
Un appareil qui semble similaire peut avoir des dimensions, une alimentation ou des exigences différentes. La validation préalable évite les modifications imprévues le jour des travaux.
Notre approche pour les installations de PTAC sur la Rive-Sud
Chez AirGreen, nous abordons une installation de PTAC comme un projet complet touchant à la fois le confort, le bâtiment, l’électricité, le drainage et l’utilisation quotidienne.
Dans cette chambre à Mercier, le défi n’était pas simplement de placer un appareil dans une ouverture. Il fallait l’intégrer dans un espace étroit, près d’un grand vitrage et d’une zone de passage, tout en préservant l’accès aux commandes et la circulation d’air.
Nous avons ainsi porté notre attention sur :
- la stabilité du PTAC;
- la qualité de son intégration sous la fenêtre;
- l’accessibilité du panneau de commande;
- les dégagements autour des grilles;
- la compatibilité électrique;
- la mise en marche et les essais;
- les recommandations d’utilisation remises à l’occupant.
Cette méthode s’applique à nos projets de CVAC à Mercier, Châteauguay, Candiac, Longueuil, Boucherville, Laval et Montréal, ainsi que dans les autres secteurs de la Rive-Sud et de la Rive-Nord.
L’installation visible démontre qu’un PTAC FORESTAIR peut constituer une solution pertinente pour une chambre très fenestrée lorsque le choix de l’emplacement, l’ouverture murale et les conditions électriques sont correctement analysés.
Le confort final dépend ensuite de gestes simples : garder les grilles libres, nettoyer le filtre, éviter les rallonges, maintenir une consigne raisonnable et faire inspecter rapidement tout comportement inhabituel.
